DMPDD1735AM - TV-Wandhalterung Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	Wandhalterung für TV (Tischklemme für Doppelbildschirm)
Marke	Tripp Lite
Modell	DMPDD1735AM
Anzahl der unterstützten Bildschirme	2
VESA-Kompatibilität	75 x 75 mm, 100 x 100 mm
Maximale Tragfähigkeit pro Bildschirm	10 kg (22 lb)
Material	Stahl, Kunststoff, Griff mit antimikrobiellem Band
Integrierte Anschlüsse	1 x USB 3.0
Befestigungsart	Tischklemme (Kabeldurchführung, Befestigungsloch)
Kompatible Tischplattenstärke	10 bis 84 mm (0,4 bis 3,3 Zoll)
Einstellungen	Höhe, Neigung, Drehung, Federausgleich
Antimikrobielles Band	Ja, am Griff (verhindert das Wachstum von Bakterien, Viren, Pilzen)
Kabelmanagement	Ja, Kabelmanagement-Abdeckungen inklusive
Verwendung	Nur für den Innenbereich
Garantie	5 Jahre (eingeschränkt)
Abmessungen (ca.)	Nicht in der Anleitung angegeben, geschätzt 60 x 30 x 15 cm (Arm ausgefahren)
Gewicht (ca.)	Nicht angegeben, geschätzt 5 kg
Lieferumfang	Basis, Arm, VESA-Platten, Schrauben, Inbusschlüssel, Kabelabdeckungen, antimikrobielles Band
Montageanleitung	Im Handbuch enthalten, erfordert eine qualifizierte Person
Wartung und Reinigung	Mit einem trockenen Tuch abwischen, Befestigung regelmäßig überprüfen (alle 3 Monate)
Sicherheit	Maximale Last nicht überschreiten, für die Installation einen Helfer verwenden, ohne Gewalt anziehen

Häufig gestellte Fragen - DMPDD1735AM Tripp Lite

Welche Bildschirme sind mit dieser Halterung kompatibel?

Die Halterung ist kompatibel mit Bildschirmen mit VESA-Aufnahme 75x75 mm oder 100x100 mm, bis zu 10 kg pro Stück.

Kann die Halterung an einer Wand montiert werden?

Nein, dieses Modell ist als Tischklemme konzipiert. Es wird am Rand oder durch ein Loch in der Arbeitsplatte befestigt.

Wie stelle ich die Spannung des Arms ein?

Verwenden Sie den mitgelieferten Inbusschlüssel, um die Federeinstellschraube zu drehen. Senkt sich der Arm, drehen Sie gegen den Uhrzeigersinn; hebt er sich, drehen Sie im Uhrzeigersinn.

Ist das antimikrobielle Band wirksam?

Ja, das Band am Griff hilft laut Hersteller, das Wachstum von Bakterien, Viren, Pilzen und Schimmel zu verhindern.

Benötigt der USB-3.0-Anschluss eine externe Stromversorgung?

Nein, der USB-Anschluss ist passiv und wird über ein Kabel mit Ihrem Computer oder USB-Hub verbunden.

Welche Garantie hat dieses Produkt?

Tripp Lite gewährt eine eingeschränkte Garantie von 5 Jahren auf Material- und Verarbeitungsfehler.

Kann ich diese Halterung im Freien verwenden?

Nein, dieses Produkt ist nur für den Innenbereich konzipiert. Die Verwendung im Freien kann zu Ausfällen führen.

Wie reinige ich die Halterung?

Regelmäßig mit einem weichen, trockenen Tuch abwischen. Keine scheuernden Mittel oder Lösungsmittel verwenden.

Was tun, wenn ein Teil fehlt?

Kontaktieren Sie den Tripp Lite-Support unter tripplite.com/support, um Ersatzteile zu erhalten.

Kann die Halterung schwenken?

Ja, der Gelenkarm ermöglicht eine Drehung, Neigung und Höhenverstellung für eine präzise Positionierung der Bildschirme.

BEDIENUNGSANLEITUNG DMPDD1735AM Tripp Lite

Schreibtischklemme zur präzisen Positionierung von zwei Bildschirmen mit antimikrobiellem Klebeband\*

und USB 3.0-Anschluss

Modell: DMPDD1735AM

English 1 • Español 13 • Français 25 • Русский 37

ACHTUNG: DIE ANGEBENE MAXIMALE NUTZLAST DARF NICHT ÜBERSCHRITTEN WERDEN. EINE ÜBERSCHREITUNG KANN ZU SCHWEREN VERLETZUNGEN UND ERHEBLICHEN SACHSCHÄDEN FÜHREN!

75 x 75 100 x 100

22 lb. x2 (10 kg x2)

* Das antimikrobielle Klebeband am Griff hilft, dem Wachstum von Bakterien, Viren, Pilzen, Schimmel und Mehltau entgegenzuwirken.

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.

Sicherheitshinweise

HINWEIS: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen.

WARNUNG

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in diesem Handbuch gelesen und verstanden haben. Sollten Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sie bitte tripplite.com/support.
• Diese Halterung sollte AUSSCHLIESSLICH wie in diesem Handbuch angegeben eingebaut und verwendet werden. Die unsachgemäße Installation dieses Produkts kann zu Schäden und schweren Verletzungen führen.
• Dieses Produkt darf nur von einer Person mit guten Montagefähigkeiten und Grunderfahrung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
• Stellen Sie sicher, dass die Montagefläche das Gewicht des Geräts sowie das zugehörige Material und alle zugehörigen Komponenten tragen kann.
• Holen Sie sich Hilfe oder verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher zu heben und zu positionieren.
• Ziehen Sie die Schrauben fest, aber nicht zu fest an. Durch zu festes Anziehen der Schrauben kann die Einheit beschädigt werden, wodurch die Haltekraft der Schrauben stark reduziert wird.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung dieses Produkts im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß allen zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTE GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.

Komponentenliste

WICHTIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile fehlen oder fehlerhaft sind, besuchen Sie tripplite.com/support für den Kundendienst.

A
(x1)

B
(x1)

M-A
M4x12 (x4)
(8 insgesamt)

M-B
M5x12 (x4)
(8 insgesamt)

M-C
D5 (x4)
(8 insgesamt)

1

Sockelmontage und Tischinstallation

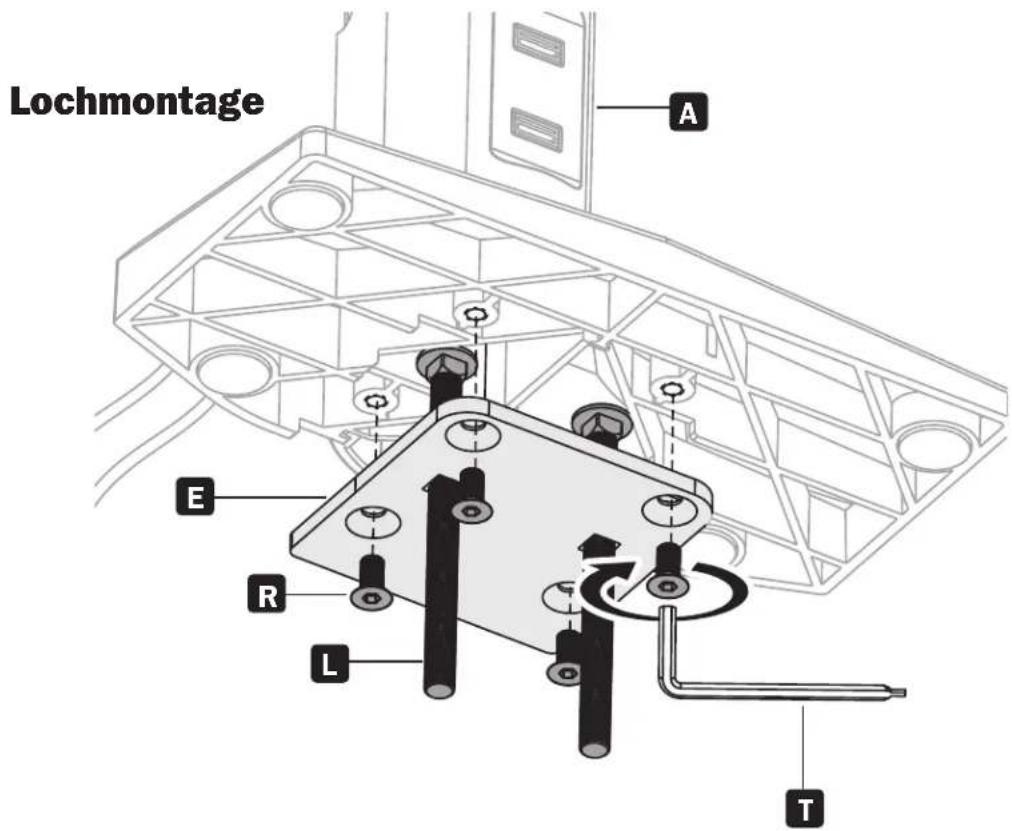

1a

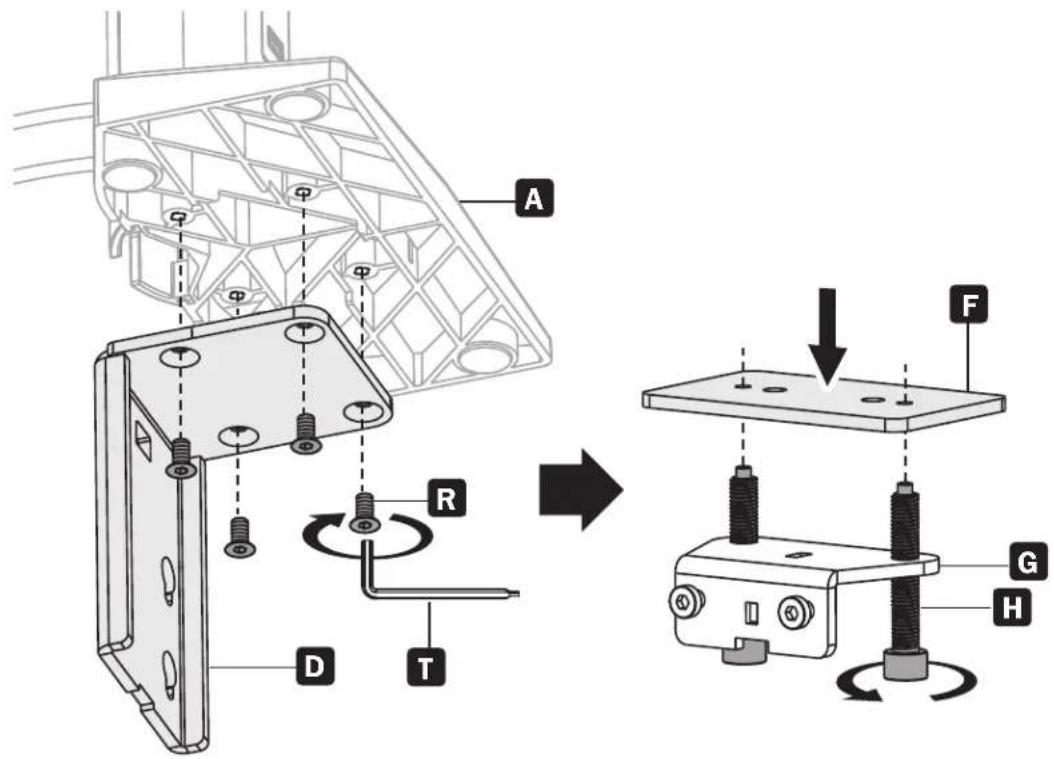

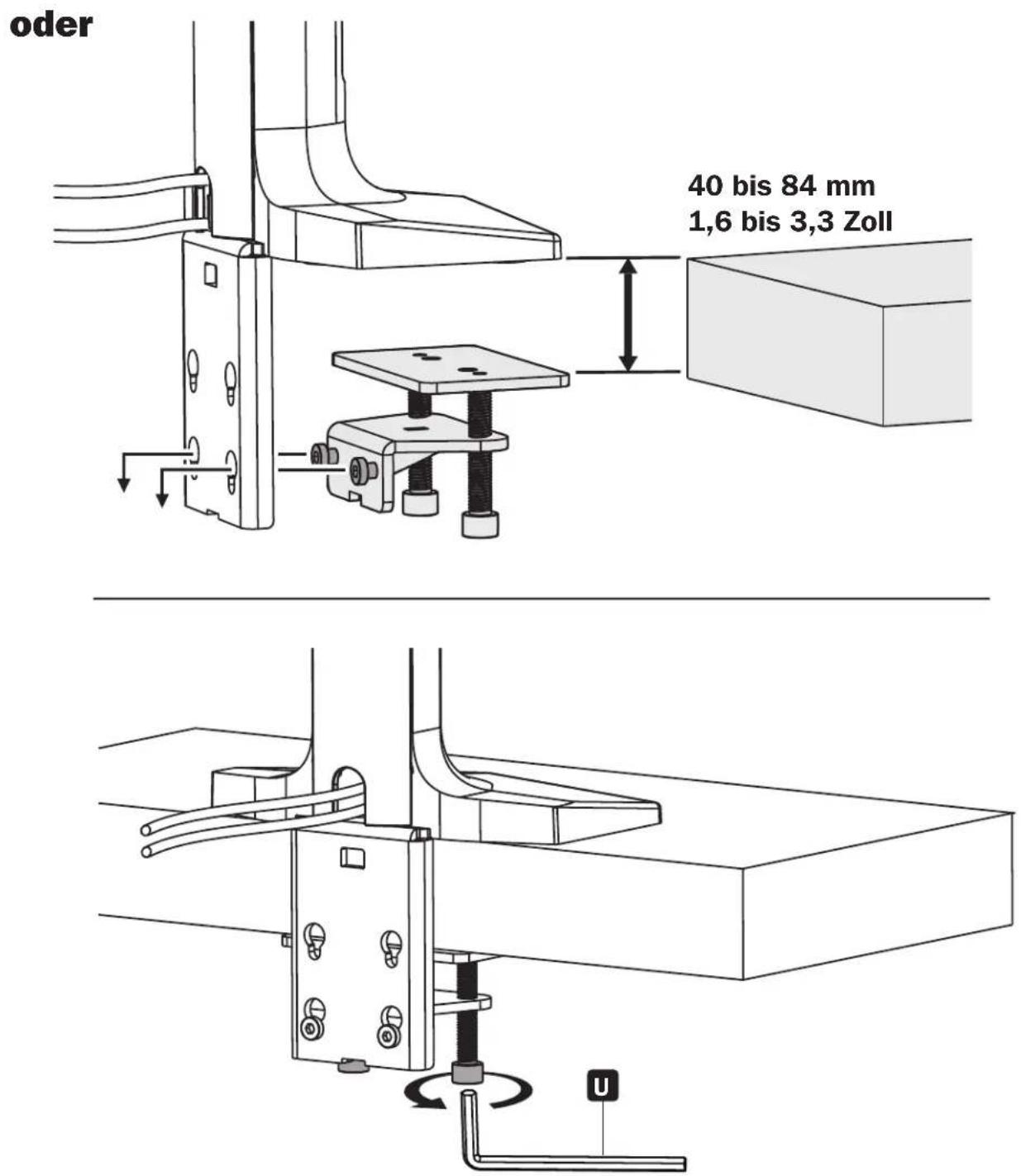

Kanteninstallation

Montage

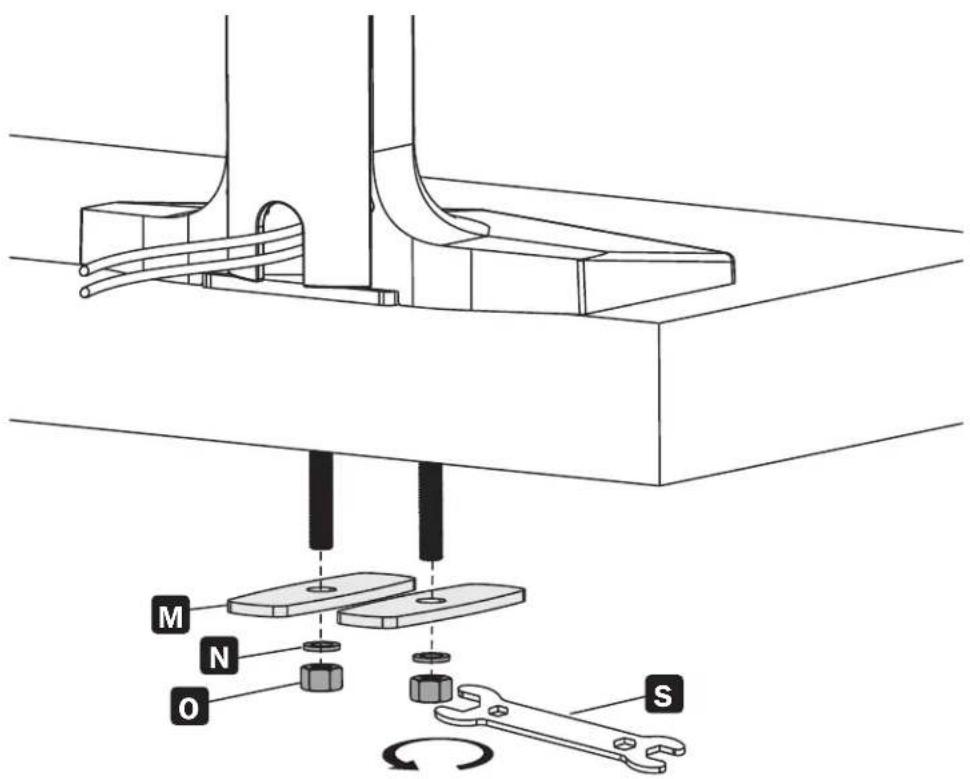

Sockelmontage und Tischinstallation

Montage

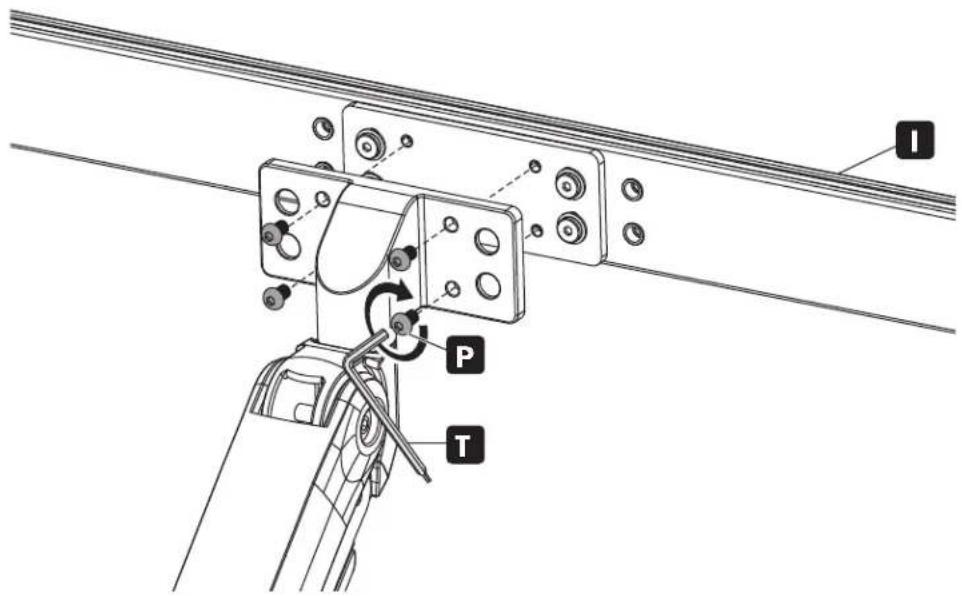

Befestigen der Montagehalterung am Arm

Montage

4

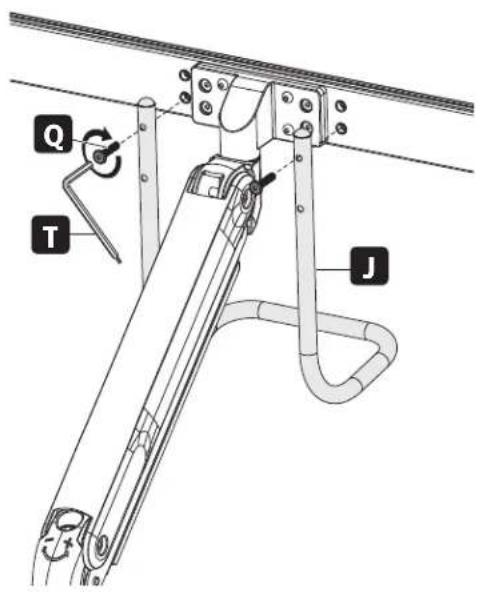

Anbringen des Griffs

a

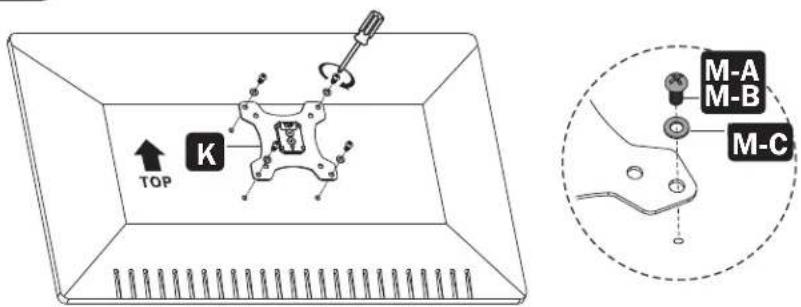

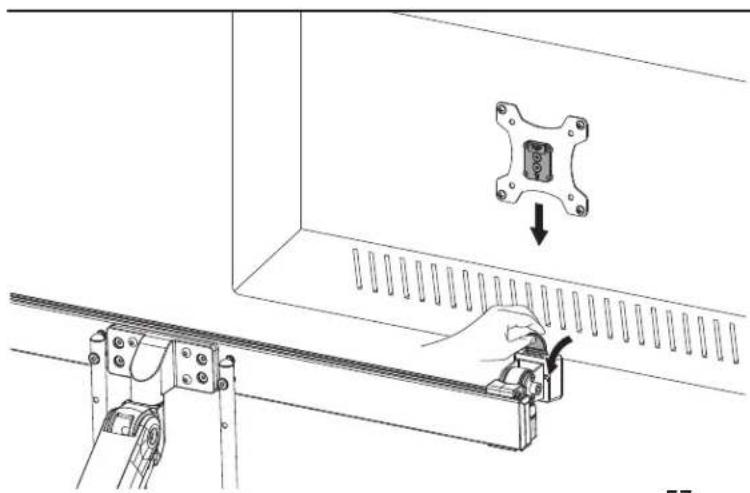

Befestigen der Universalplatte an der Montagehalterung

Ziehen
Sie die Schrauben nicht zu fest an.

Um die Universalplatte an der Montagehalterung zu befestigen, werden zwei Personen oder eine mechanische Hebevorrichtung benötigt.

Montage

6

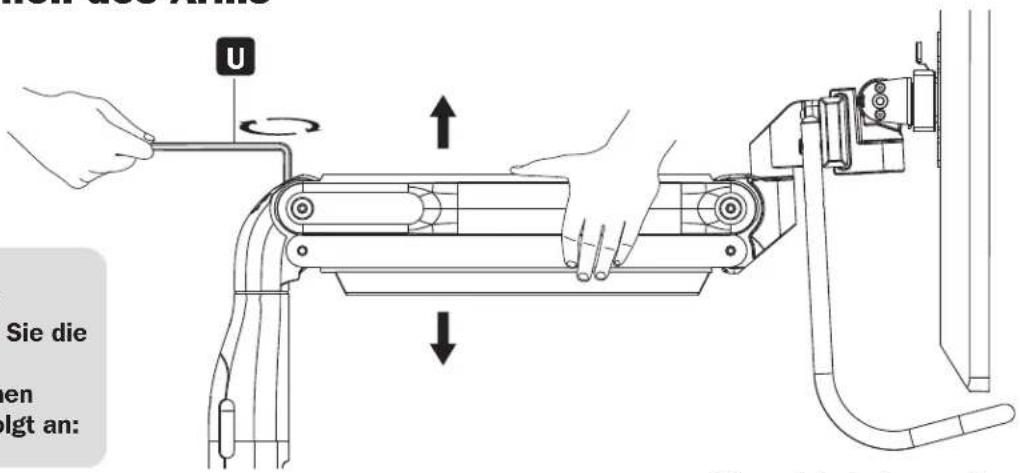

Ausgleichen des Arms

Um den Arm richtig mit den montierten Monitoren auszubalancieren, passen Sie die Federspannung mit dem im Lieferumfang enthaltenen Sechskantschlüssel wie folgt an:

Positionieren und halten Sie den Arm zunächst horizontal, wie gezeigt. Bitten Sie jemanden um Hilfe, falls Sie Unterstützung benötigen.

Um eine Beschädigung der Monitore oder Halterung zu vermeiden, halten Sie den Arm immer in einer horizontalen Position, während Sie Einstellungen vornehmen. Bitten Sie jemanden um Hilfe, falls Sie Unterstützung benötigen.

Wenn sich der Arm nach unten bewegt, drehen Sie die Einstellschraube gegen den Uhrzeigersinn, bis diese horizontal bleibt.

Wenn sich der Arm nach oben bewegt, drehen Sie die Einstellschraube im Uhrzeigersinn, bis diese horizontal bleibt.

Ziehen Sie die Schrauben nicht zu fest an.

7

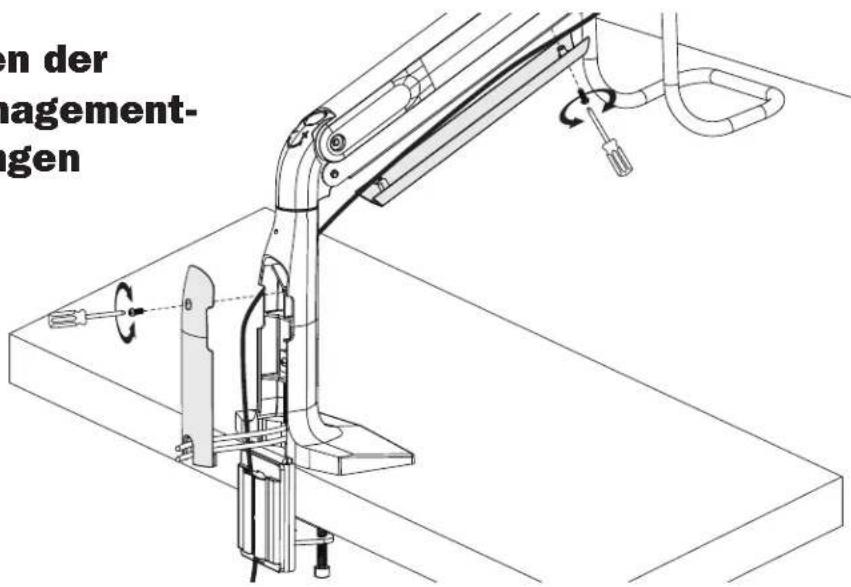

Befestigen der Kabelmanagement-Abdeckungen

Montage

8

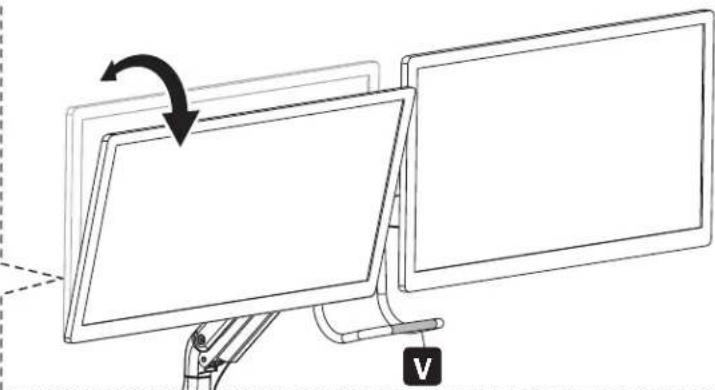

Anpassen und Anbringen des antimikrobiellen Klebebands

Hinweis: Wenn der Bildschirm nicht an der gewünschten Position anhält, ziehen Sie die Schrauben wie gezeigt fest.

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sicher angebracht ist.
• Wenn Sie Fragen haben, besuchen Sie bitte tripplite.com/support.
