Type de produit	Support de montage à bras flexible double pour écran plat
Marque	Tripp Lite
Modèle	DDR1327SDFC1
Utilisation	Montage sur bureau
Matériau	Acier
Couleur	Noir
Poids supporté maximum	15 kg
Normes VESA compatibles	75x75 mm, 100x100 mm
Rotation (pivot)	+90° / -90°
Inclinaison (tilt)	+15° / -15°
Orientation (swivel)	360°
Réglage en hauteur	Oui, via bras articulés
Épaisseur de bureau compatible	10 mm à 85 mm
Dimensions approximatives (L x l x H)	450 x 200 x 150 mm
Poids du produit	2,5 kg
Garantie	5 ans limitée
Contenu du colis	Support, bride, vis, clés hexagonales de 4 mm et 6 mm
Installation	Facile, outillage inclus, serrage manuel de la bride
Utilisation	Intérieur uniquement
Sécurité	Fixation par bride avec bouton de serrage, vérification régulière conseillée

FOIRE AUX QUESTIONS - DDR1327SDFC1 Tripp Lite

Comment installer ce support sur un bureau ?

Placez l'ensemble du support sur le bord du bureau, la bride en contact. Tournez le bouton pour serrer la bride sur le bureau. Assurez-vous que l'épaisseur du bureau est comprise entre 10 mm et 85 mm. Utilisez les clés hexagonales fournies pour fixer les vis et ajuster les bras.

Quel poids maximum peut supporter ce support ?

Le support peut supporter une charge maximale de 15 kg. Vérifiez que le poids de votre écran ne dépasse pas cette limite.

Quelles normes VESA sont compatibles ?

Ce support est compatible avec les normes VESA 75x75 mm et 100x100 mm. Assurez-vous que votre écran possède l'un de ces motifs.

Peut-on pivoter l'écran en mode portrait ?

Oui, le support permet une rotation (pivot) de +90° à -90°, ce qui permet de passer en mode portrait ou paysage.

Comment ajuster la hauteur et l'angle ?

Les bras articulés offrent un réglage en hauteur continu. L'inclinaison peut être ajustée de +15° à -15° et l'orientation (swivel) est possible à 360°. Serrez les vis aux articulations pour maintenir la position.

Ce support convient-il à un écran incurvé ?

Oui, il convient à la plupart des écrans incurvés, à condition qu'ils respectent les normes VESA compatibles et que le poids total soit inférieur à 15 kg. Vérifiez également la profondeur de l'écran.

Quelle épaisseur de bureau est requise ?

L'épaisseur du bureau doit être comprise entre 10 mm (minimum) et 85 mm (maximum). Le support se fixe par serrage sur le rebord.

Comment nettoyer et entretenir ce support ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques agressifs. Vérifiez régulièrement la fixation de la bride et les vis tous les trois mois pour garantir la sécurité.

Y a-t-il un système de gestion des câbles ?

Ce modèle ne dispose pas de gestion des câbles intégrée. Vous pouvez utiliser des attaches ou des chemins de câbles séparés pour organiser les fils.

Quelle est la durée de la garantie ?

La garantie limitée est de 5 ans à compter de la date d'achat initiale, couvrant les défauts de matériaux et de fabrication. Contactez le support Tripp Lite pour toute réclamation.

MODE D'EMPLOI DDR1327SDFC1 Tripp Lite

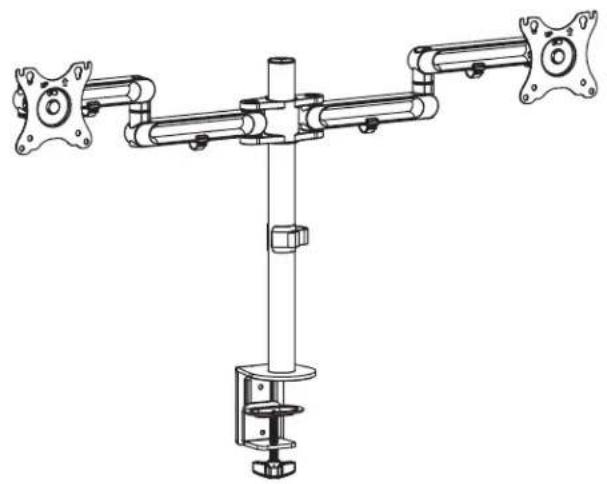

Bride pour bureau à bras flexible double pour écran plat

Modèle : DDR1327SDFC-1

Droits d'auteur © 2022 Tripp Lite. Tous droits réservés.

Consignes de sécurité

Remarque : Lire le manuel d'instructions en entier avant de commencer l'assemblage et l'installation.

Avertissement

• Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Pour toute question concernant les instructions ou les avertissements, visiter tripplite.com/support.
• Ce support de montage a été conçu pour être installé et utilisé UNIQUEMENT comme spécifié dans le présent manuel. Une mauvaise installation risque de causer des dommages ou des blessures graves.
• Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu’une pleine connaissance du présent manuel d'instructions.
• S'assurer que la surface d'appui peut supporter sans risque la charge combinée de l'équipement et de tout le matériel et les composants attachés.
• Si le produit est monté sur des montants muraux en bois, s'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et mettre en place l'équipement.
• Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait de les endommager, réduisant considérablement leur résistance à l'arrachement.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des lésions corporelles.

Garantie limitée de 5 ans

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériau ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, EST LIMITÉE À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'un territoire à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.

Liste de vérification des composants

IMPORTANT : S'assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visiter tripplite.com/support pour obtenir de l'aide.

A (x1)

B (x1)

E Petite vis à tête plate (x2)

F Vis à tête plate moyenne (x3)

Clé hexagonale de 4 mm (x1) Clé hexagonale de 6 mm (x1)

Assemblage

1 Installer le pôle et l'ensemble de la bride pour bureau

2 Installer l'ensemble du support d'adaptateur

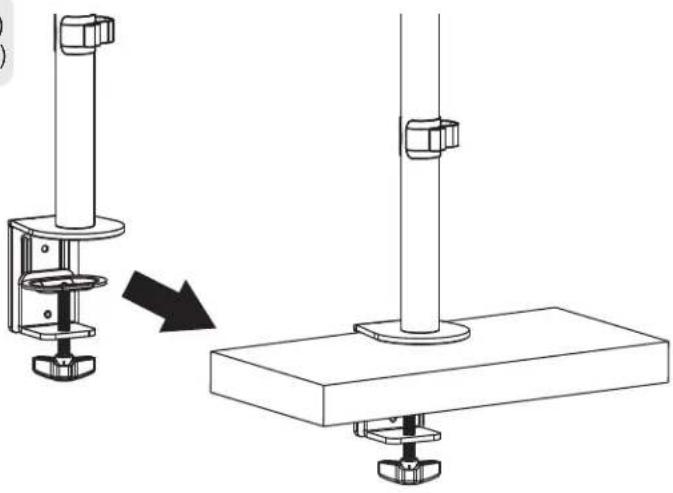

Installation sur un bureau

Remarque : épaisseur min. du dessus du bureau = 10 mm (0,4 po) épaisseur max. du dessus du bureau = 85 mm (3,3 po)

• Déterminer l'emplacement approximatif du support en gardant à l'esprit les exigences quant à la taille de l'écran, au réglage de la hauteur et l'angle/pivotement.
• Faire glisser l'ensemble du support pour bureau sur le rebord du bureau de façon à ce que la bride entre entièrement en contact avec le rebord du bureau.
• Tourner le bouton pour ajuster la bride au rebord du bureau et la maintenir solidement en place.

• Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois). • Pour toute question, visiter tripp-lite.com/support.
