DDR1327SDFC1 - Soporte de pared para televisión Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte de montaje de brazo flexible doble para pantalla plana
Marca	Tripp Lite
Modelo	DDR1327SDFC1
Uso	Montaje en escritorio
Material	Acero
Color	Negro
Peso máximo soportado	15 kg
Normas VESA compatibles	75x75 mm, 100x100 mm
Rotación (pivote)	+90° / -90°
Inclinación (inclinación)	+15° / -15°
Orientación (giro)	360°
Ajuste de altura	Sí, mediante brazos articulados
Grosor de escritorio compatible	10 mm a 85 mm
Dimensiones aproximadas (L x An x Al)	450 x 200 x 150 mm
Peso del producto	2,5 kg
Garantía	5 años limitada
Contenido del paquete	Soporte, brida, tornillos, llaves hexagonales de 4 mm y 6 mm
Instalación	Fácil, herramientas incluidas, apriete manual de la brida
Uso	Solo interior
Seguridad	Fijación mediante brida con botón de apriete, se recomienda verificación regular

Preguntas frecuentes - DDR1327SDFC1 Tripp Lite

¿Cómo instalar este soporte en un escritorio?

Coloque el conjunto del soporte en el borde del escritorio, la brida en contacto. Gire el botón para apretar la brida sobre el escritorio. Asegúrese de que el grosor del escritorio esté entre 10 mm y 85 mm. Utilice las llaves hexagonales proporcionadas para fijar los tornillos y ajustar los brazos.

¿Cuál es el peso máximo que puede soportar este soporte?

El soporte puede soportar una carga máxima de 15 kg. Verifique que el peso de su pantalla no supere este límite.

¿Qué normas VESA son compatibles?

Este soporte es compatible con las normas VESA 75x75 mm y 100x100 mm. Asegúrese de que su pantalla tenga uno de estos patrones.

¿Se puede girar la pantalla al modo retrato?

Sí, el soporte permite una rotación (pivote) de +90° a -90°, lo que permite cambiar al modo retrato o paisaje.

¿Cómo ajustar la altura y el ángulo?

Los brazos articulados ofrecen un ajuste de altura continuo. La inclinación se puede ajustar de +15° a -15° y la orientación (giro) es posible a 360°. Apriete los tornillos en las articulaciones para mantener la posición.

¿Este soporte es adecuado para una pantalla curva?

Sí, es adecuado para la mayoría de las pantallas curvas, siempre que cumplan con las normas VESA compatibles y el peso total sea inferior a 15 kg. Verifique también la profundidad de la pantalla.

¿Qué grosor de escritorio se requiere?

El grosor del escritorio debe estar entre 10 mm (mínimo) y 85 mm (máximo). El soporte se fija mediante apriete en el borde.

¿Cómo limpiar y mantener este soporte?

Use un paño suave y seco para quitar el polvo. Evite productos químicos agresivos. Verifique regularmente la fijación de la brida y los tornillos cada tres meses para garantizar la seguridad.

¿Hay un sistema de gestión de cables?

Este modelo no cuenta con gestión de cables integrada. Puede usar bridas o canaletas separadas para organizar los cables.

¿Cuál es la duración de la garantía?

La garantía limitada es de 5 años a partir de la fecha de compra inicial, cubriendo defectos de materiales y fabricación. Contacte al soporte de Tripp Lite para cualquier reclamo.

MANUAL DE USUARIO DDR1327SDFC1 Tripp Lite

Manual del Propietario

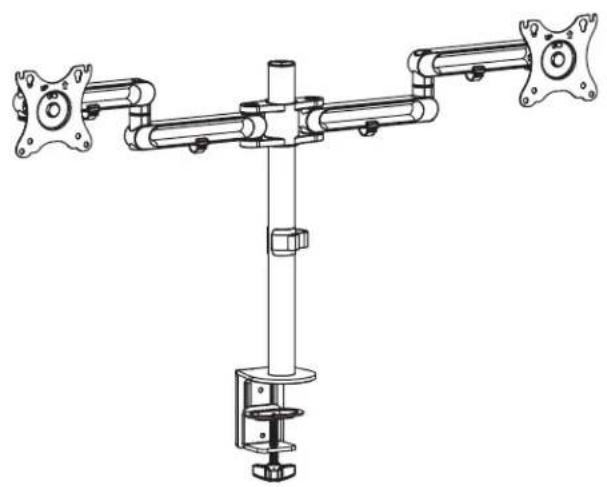

Abrazadera de Escritorio con Brazo Flexible para Pantalla Plana Doble

Modelo: DDR1327SDFC-1

PRECAUCIÓN: NO EXCEDA LA CAPACIDAD DE CARGA MÁXIMA INDICADA. ¡PUEDEN OCURRIR LESIONES SEVERAS O DAÑOS A LA PROPIEDAD!

75x75 / 100x100

Excelencia en Manufactura.

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

Copyright © 2022 Tripp Lite. Todos los derechos reservados.

Instrucciones de Seguridad

Nota: Lea todo el manual de instrucciones antes de iniciar la instalación y ensamble.

ADVERTENCIA

• No inicie la instalación hasta que haya leído y entendido las instrucciones y advertencias contenidas en este manual. Si tiene cualquier pregunta con respecto a cualquiera de las instrucciones o advertencias, visite tripplite.com/support.
• Este soporte de instalación fue diseñado para ser instalado y usado SOLAMENTE como se especifica en este manual. La instalación incorrecta de este producto puede causar daños o lesiones severas.
• Este producto debe ser instalado únicamente por alguien que posea competencia mecánica adecuada, experiencia básica en construcción y total comprensión de este manual de instrucciones.
• Cerciórese que la superficie de instalación pueda soportar con seguridad la carga combinada de todo el equipo, hardware y componentes instalados.
• Si se instala en paredes con travesaños de madera, cerciórese de que los tornillos de instalación estén anclados en el centro de los travesaños. Es muy recomendable usar un detector de vigas.
• Utilice siempre un ayudante o equipo de elevación mecánico para levantar y colocar el equipo con seguridad.
• Apriete los tornillos firmemente, pero no en exceso. Al apretar excesivamente los tornillos puede dañar los componentes, reduciendo sustancialmente su capacidad de soporte.
• Este producto está diseñado para usarse solo en interiores. Usar este producto en exteriores podría derivar en fallas del producto y lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, está libre de defectos en cuanto a materiales y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto resulta defectuoso en cuanto a materiales o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que es posible que las limitaciones anteriores no se apliquen a usted. Esta garantía le otorga derechos legales específicos y es posible que le asistan otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.

Accesorios y Partes Incluidas en el Empaque

IMPORTANTE: Asegúrese antes de instalar, de haber recibido todas las piezas de acuerdo a la lista de comprobación de componentes. Si faltase alguna parte o estuviese dañada, visite tripplite.com/support para solicitar servicio.

A
(x1)

B
(x1)

E
Tornillo de Cabeza Plana Pequeño (x2)

F
Tornillo de Cabeza Plana Mediano (x3)

G

Llave Hexagonal de 4 mm (x1)

H
Llave Hexagonal de 6 mm (x1)

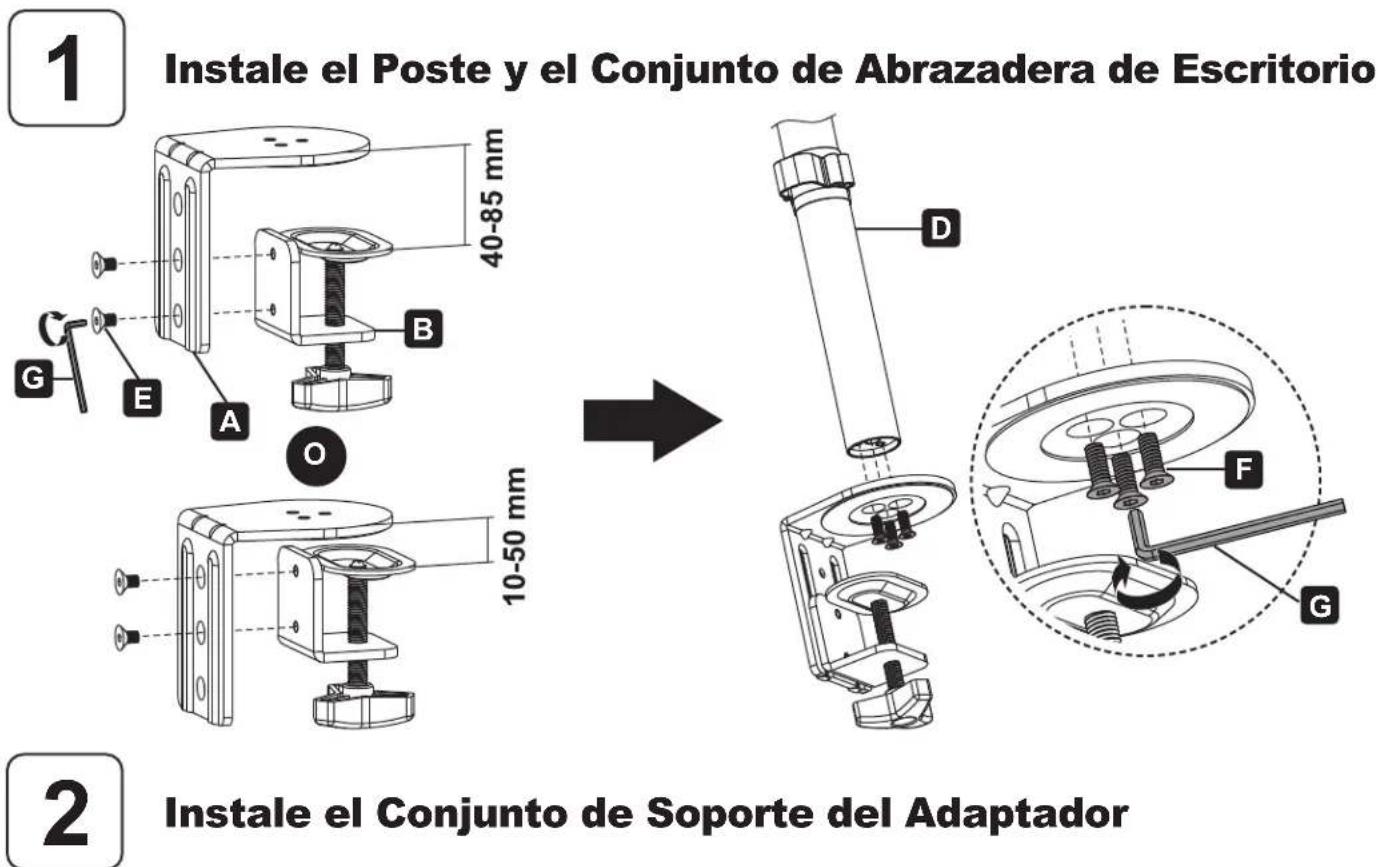

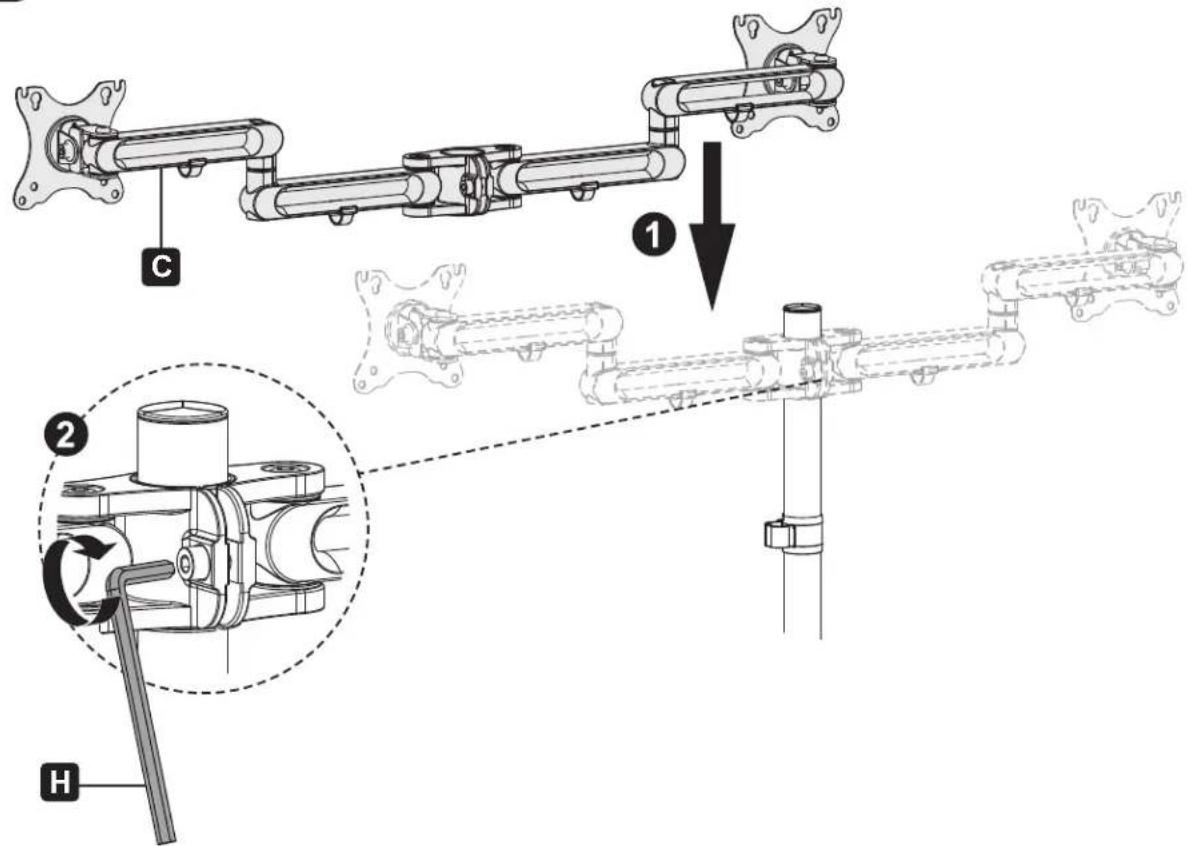

Ensamble

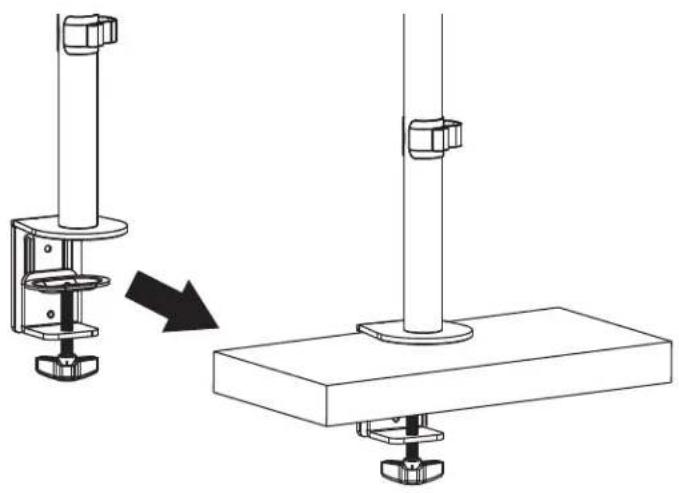

Instalación en el Escritorio

Nota: Espesor mínimo del escritorio=10 mm [0.4"] Espesor máximo del escritorio=85 mm [3.3"]

• Determine la ubicación aproximada para instalación, teniendo en cuenta los requerimientos de tamaño de pantalla, ajuste de altura e inclinación/giro.
• Deslice el conjunto de instalación de escritorio sobre el borde del escritorio de modo que la abrazadera haga contacto completo con el borde del escritorio.
• Gire la perilla para ajustar la abrazadera al borde del escritorio y asegúrala firmemente.

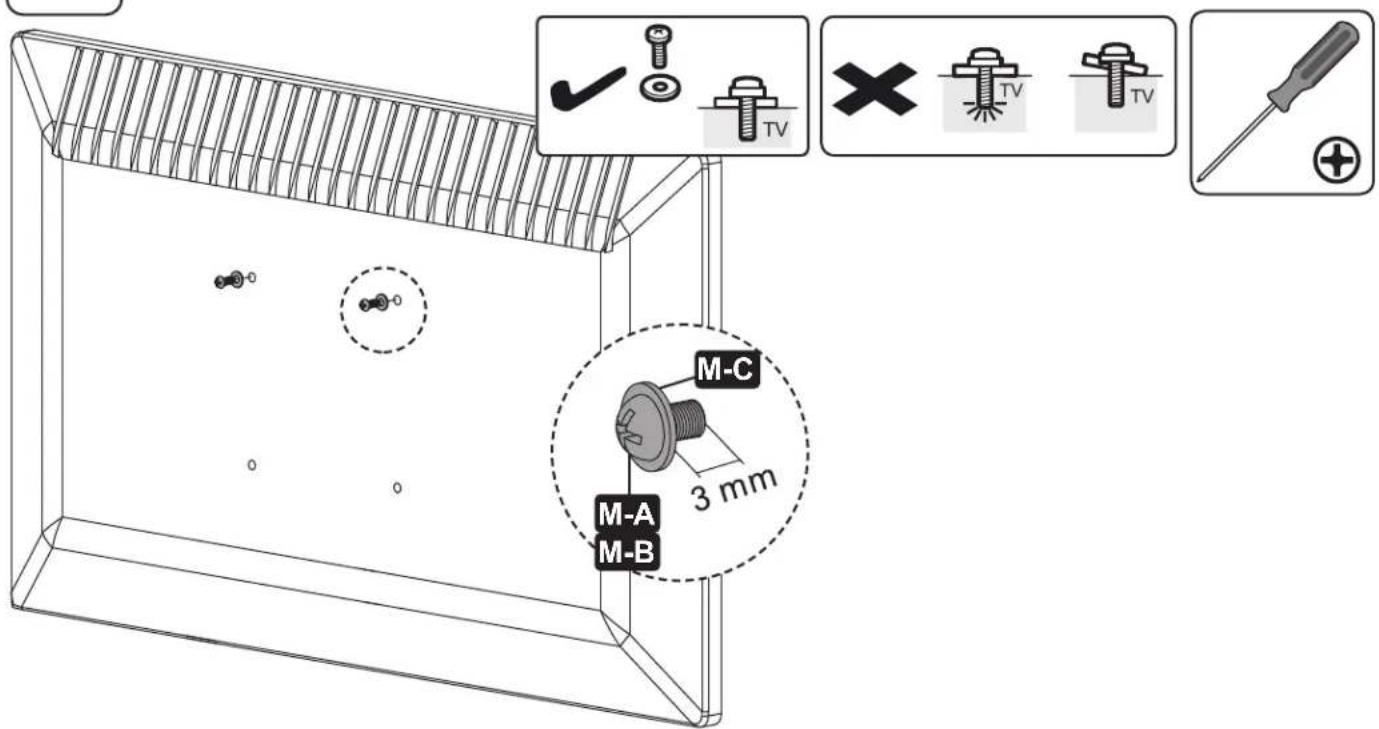

Instale los Tornillos Superiores de la Placa VESA

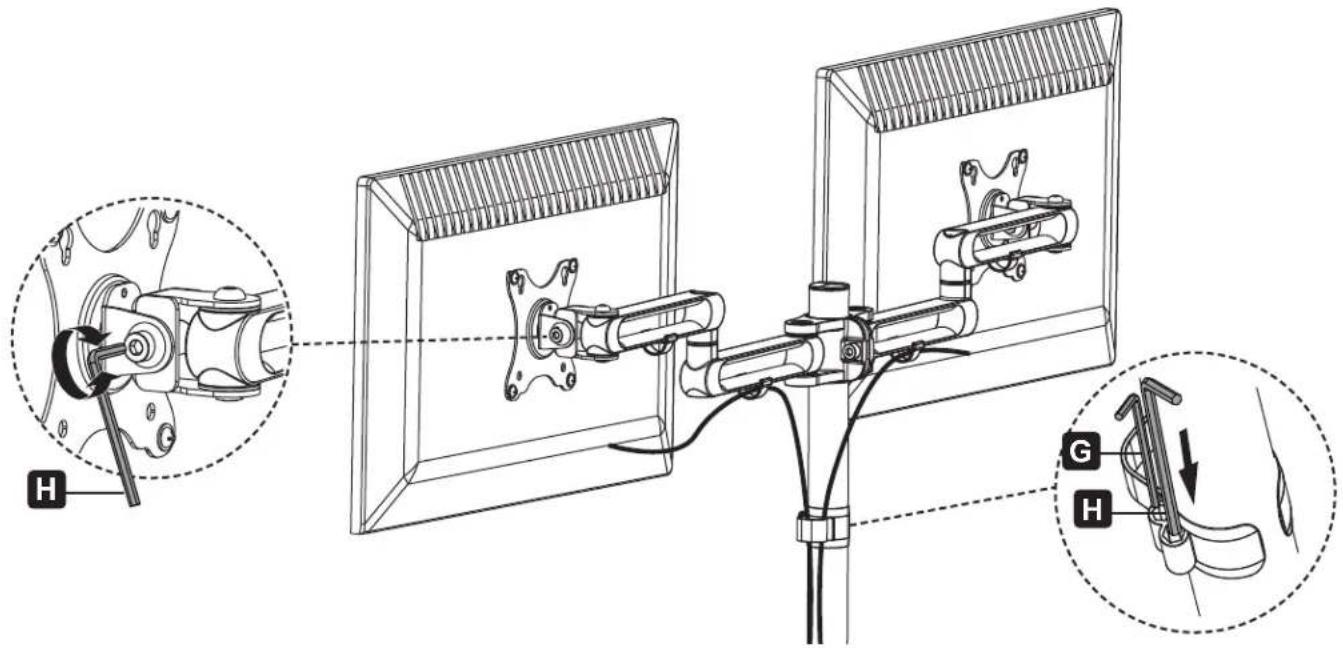

6 Ajuste las Placas VESA

• Compruebe a intervalos regulares (al menos trimestralmente) que el soporte esté bien instalado y sea seguro para usarse.
• Si tiene alguna pregunta, visite por favor tripplite.com/support.
