DDR1327SDFC1 - Настенное крепление для телевизора Tripp Lite - Бесплатное руководство пользователя

Тип изделия	Двойное крепление с гибким кронштейном для плоского экрана
Бренд	Tripp Lite
Модель	DDR1327SDFC1
Использование	Крепление на стол
Материал	Сталь
Цвет	Черный
Максимальный поддерживаемый вес	15 кг
Совместимые стандарты VESA	75x75 мм, 100x100 мм
Поворот (pivot)	+90° / -90°
Наклон (tilt)	+15° / -15°
Ориентация (swivel)	360°
Регулировка высоты	Да, с помощью шарнирных рычагов
Совместимая толщина стола	от 10 мм до 85 мм
Приблизительные размеры (Д x Ш x В)	450 x 200 x 150 мм
Вес изделия	2,5 кг
Гарантия	5 лет ограниченная
Содержимое упаковки	Кронштейн, зажим, винты, шестигранные ключи 4 мм и 6 мм
Установка	Просто, инструменты в комплекте, ручная затяжка зажима
Использование	Только для помещений
Безопасность	Крепление зажимом с ручкой затяжки, рекомендуется регулярная проверка

Часто задаваемые вопросы - DDR1327SDFC1 Tripp Lite

Как установить это крепление на стол?

Установите крепление на край стола, зажим должен соприкасаться с ним. Поверните ручку, чтобы затянуть зажим на столе. Убедитесь, что толщина стола составляет от 10 мм до 85 мм. Используйте прилагаемые шестигранные ключи для затяжки винтов и регулировки рычагов.

Какой максимальный вес может выдержать это крепление?

Крепление может выдерживать максимальную нагрузку 15 кг. Убедитесь, что вес вашего экрана не превышает этот предел.

Какие стандарты VESA совместимы?

Это крепление совместимо со стандартами VESA 75x75 мм и 100x100 мм. Убедитесь, что ваш экран имеет один из этих шаблонов.

Можно ли повернуть экран в портретный режим?

Да, крепление позволяет поворот от +90° до -90°, что позволяет переключиться в портретный или ландшафтный режим.

Как отрегулировать высоту и угол?

Шарнирные рычаги обеспечивают непрерывную регулировку высоты. Наклон можно регулировать от +15° до -15°, а ориентация возможна на 360°. Затяните винты в шарнирах, чтобы зафиксировать положение.

Подходит ли это крепление для изогнутого экрана?

Да, оно подходит для большинства изогнутых экранов при условии соблюдения совместимых стандартов VESA и общего веса менее 15 кг. Также проверьте глубину экрана.

Какая толщина стола требуется?

Толщина стола должна быть от 10 мм (минимум) до 85 мм (максимум). Крепление фиксируется зажимом на краю стола.

Как чистить и обслуживать это крепление?

Используйте мягкую сухую ткань для удаления пыли. Избегайте агрессивных химикатов. Регулярно проверяйте крепление зажима и винты каждые три месяца для обеспечения безопасности.

Есть ли система управления кабелями?

В этой модели нет встроенной системы управления кабелями. Вы можете использовать отдельные стяжки или кабельные каналы для организации проводов.

Какова продолжительность гарантии?

Ограниченная гарантия составляет 5 лет с даты первоначальной покупки и покрывает дефекты материалов и изготовления. Для претензий обращайтесь в службу поддержки Tripp Lite.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DDR1327SDFC1 Tripp Lite

Руководство пользователя

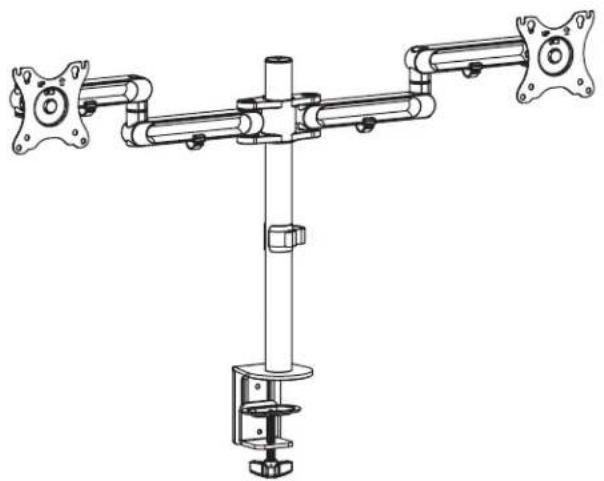

Двухместный зажим с гибким плечом для крепления лоского экрана столу

Модель: DDR1327SDFC-1

ВНИМАНИЕ! НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС. ЭТО МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ИМУЩЕСТВЕННОМУ УЩЕРБУ!

Охраняется авторским правом © 2022 Tripp Lite. Перепечатка запрещается.

Указания по технике безопасности

Примечание. Перед началом установки и сборки модуля внимательно изучите все разделы руководства.

ВНИМАНИЕ!

• Не начинайте установку до тех пор, пока не ознакомитесь со всеми указаниями и предупреждениями в настоящем руководстве и не поймете их смысл. При возникновении вопросов относительно любых указаний или предупреждений посетите страницу triplite.com/support.
• Монтажный кронштейн предназначен для установки и использования ТОЛЬКО в целях, указанных в настоящем руководстве. Неправильная установка данного изделия может привести к причинению материального ущерба или существенного вреда здоровью людей.
• Установка данного изделия должна производиться только специалистом с достаточной технической квалификацией и базовыми навыками строительства, в полной мере понимающим смысл информации, изложенной в настоящем руководстве.
• Убедитесь в том, что монтажная поверхность может с запасом выдерживать суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.
• В случае монтажа с креплением к деревянным элементам стенового каркаса следует обеспечить ввертывание крепежных винтов по центру таких элементов. С этой целью настоятельно рекомендуется использование детектора неоднородностей.
• Для безопасного подъема и надлежащего размещения оборудования обязательно обращайтесь за помощью или пользуйтесь грузоподъемным оборудованием.
• Винты следует затягивать плотно, но не перетягивая их. Перетягивание может привести к повреждению крепежных деталей, что значительно ухудшит прочность крепления.
• Данное изделие предназначено для использования только в закрытых помещениях. Использование данного изделия на открытом воздухе может привести к его выходу из строя и причинению вреда здоровью людей.

Гарантийные обязательства

Условия 5-летней ограниченной гарантии

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первоначальной покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых — исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет конкретные юридические права, а набор других прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.

Перечень комплектации

ВНИМАНИЕ! Перед началом установки убедитесь в наличии всех деталей согласно перечню комплектации. В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на страницу triplite.com/support.

A

1 шт.

B

1 шт.

Упаковочный комплект М

M-A

M4x12

(8 шт.)

M-B

M5x12

(8 шт.)

M-C

Шайба D5

(8 шт.)

Упаковочный комплект Р

E

Винт с плоской головкой малый (2 шт.)

F

Винт с плоской головкой средний (3 шт.)

G

Шестигранный ключ на 4 мм (1 шт.)

H

Шестигранный ключ на 6 мм (1 шт.)

Порядок сборки

1

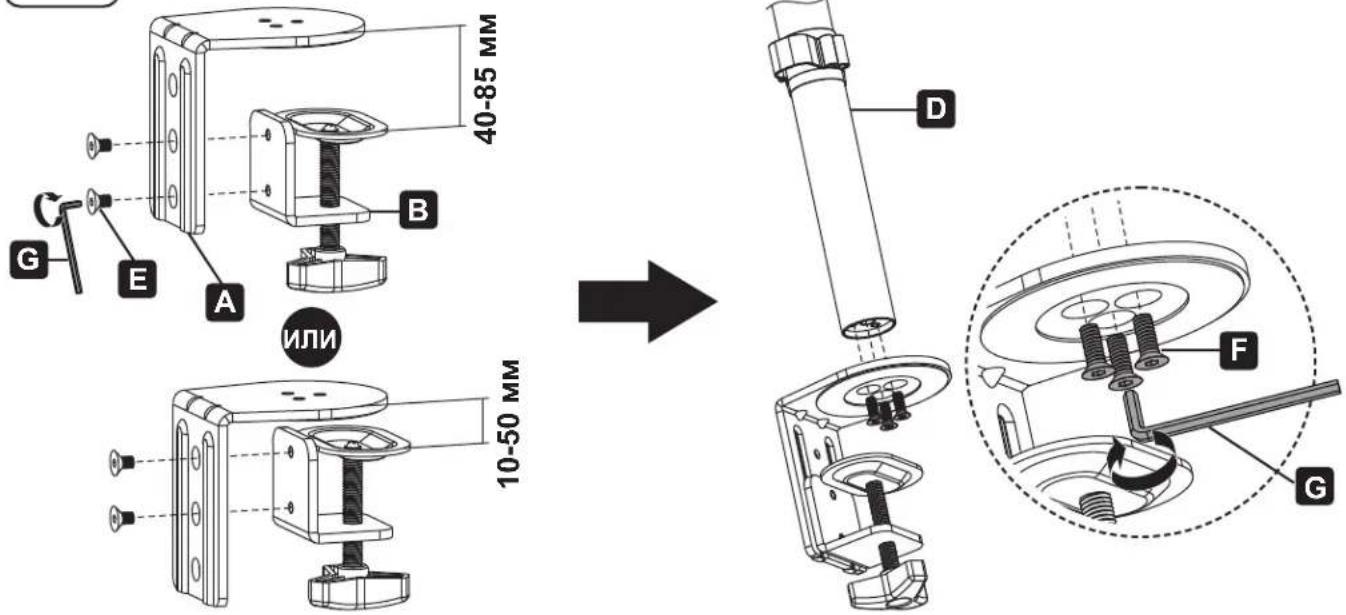

Установка опоры и зажима для крепления к столу в сборе

2

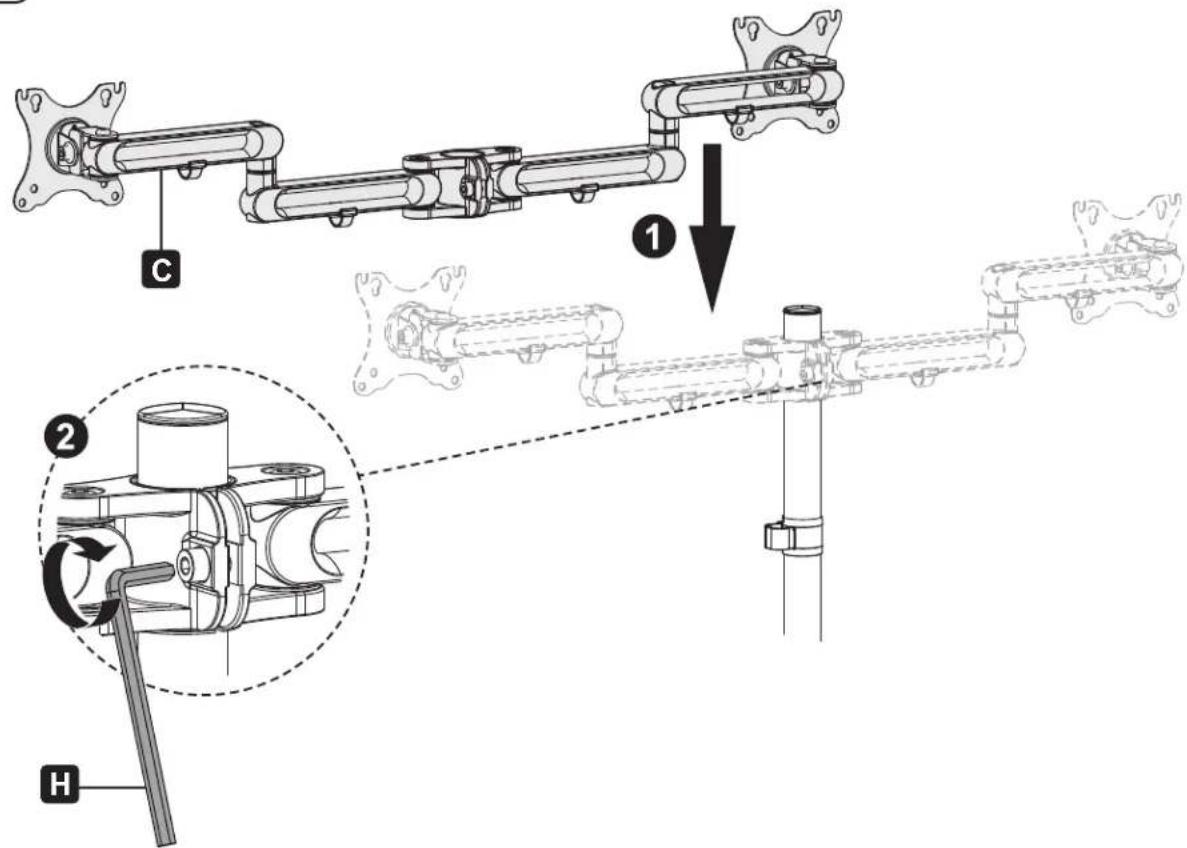

Установка переходного кронштейна в сборе

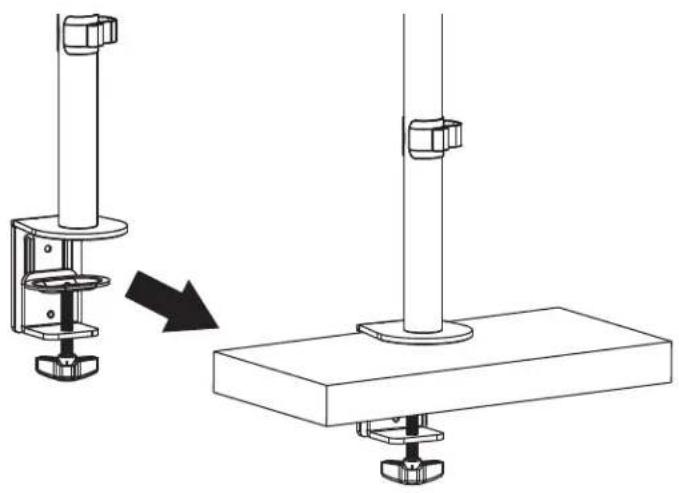

Настольная установка

Примечание. мин. толщина столешницы = 10 мм макс. толщина столешницы = 85 мм

• Определить приблизительное местоположение кронштейна с учетом размера дисплея, диапазона регулировки высоты и требований к шагу резьбы / вращению регулировочного винта.
• Насадить кронштейн для настольного монтажа на край стола таким образом, чтобы зажим полностью прилегал к краю стола.
• Повернуть фиксирующую гайку для подгонки зажима к краю стола и его плотной фиксации.

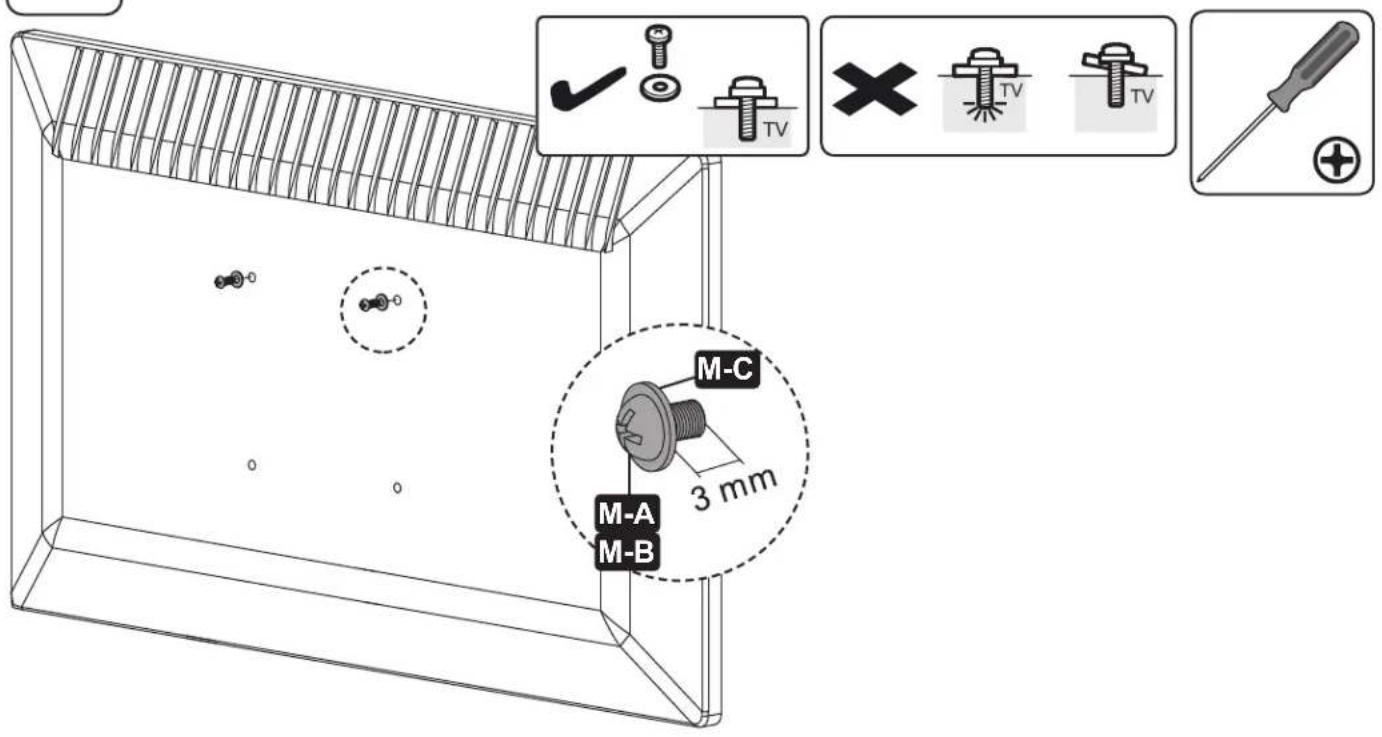

Установка винтов верхней пластины VESA

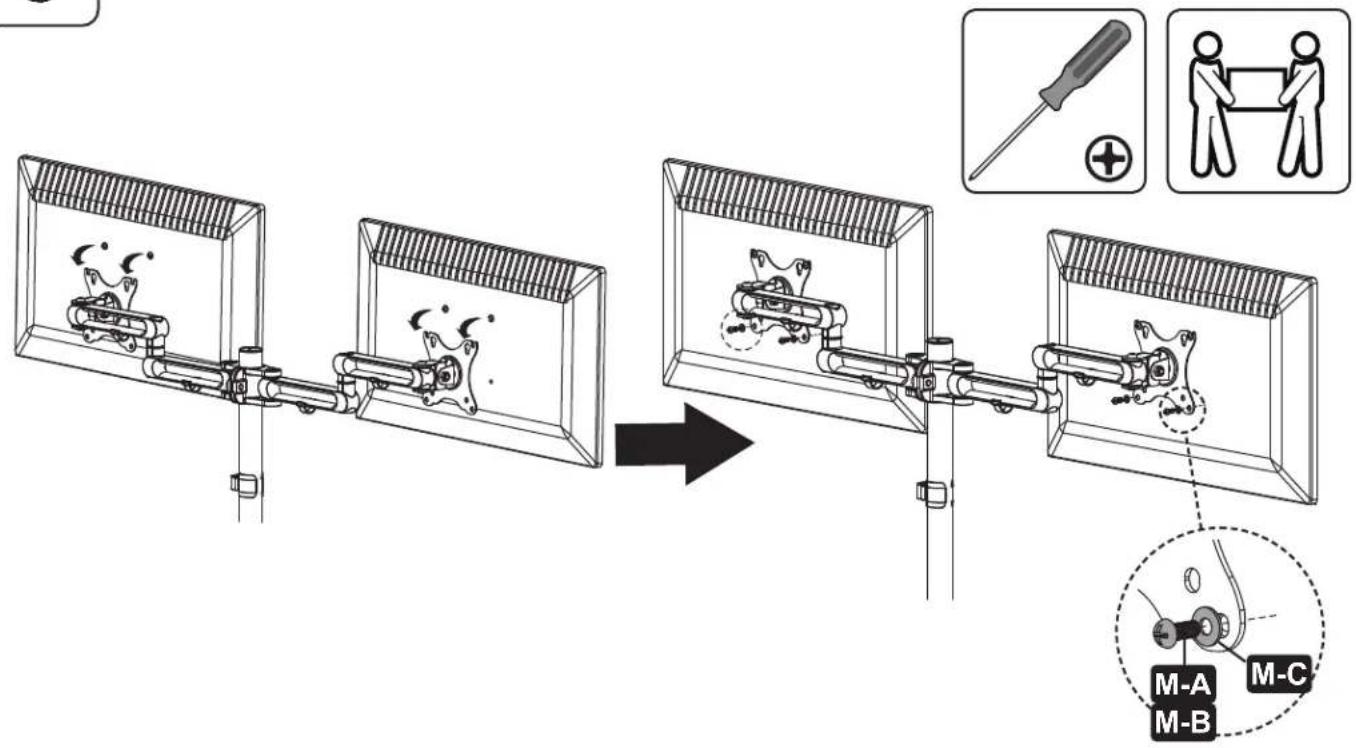

Установка пластин VESA

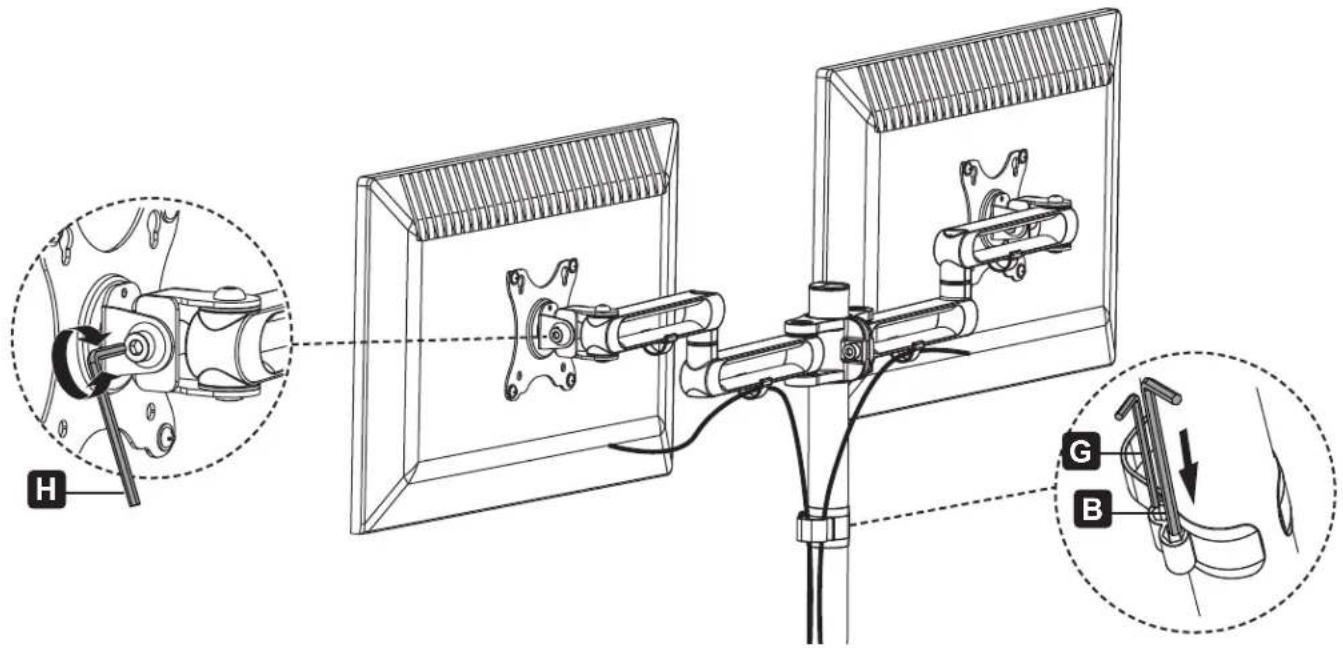

Регулировка пластин VESA

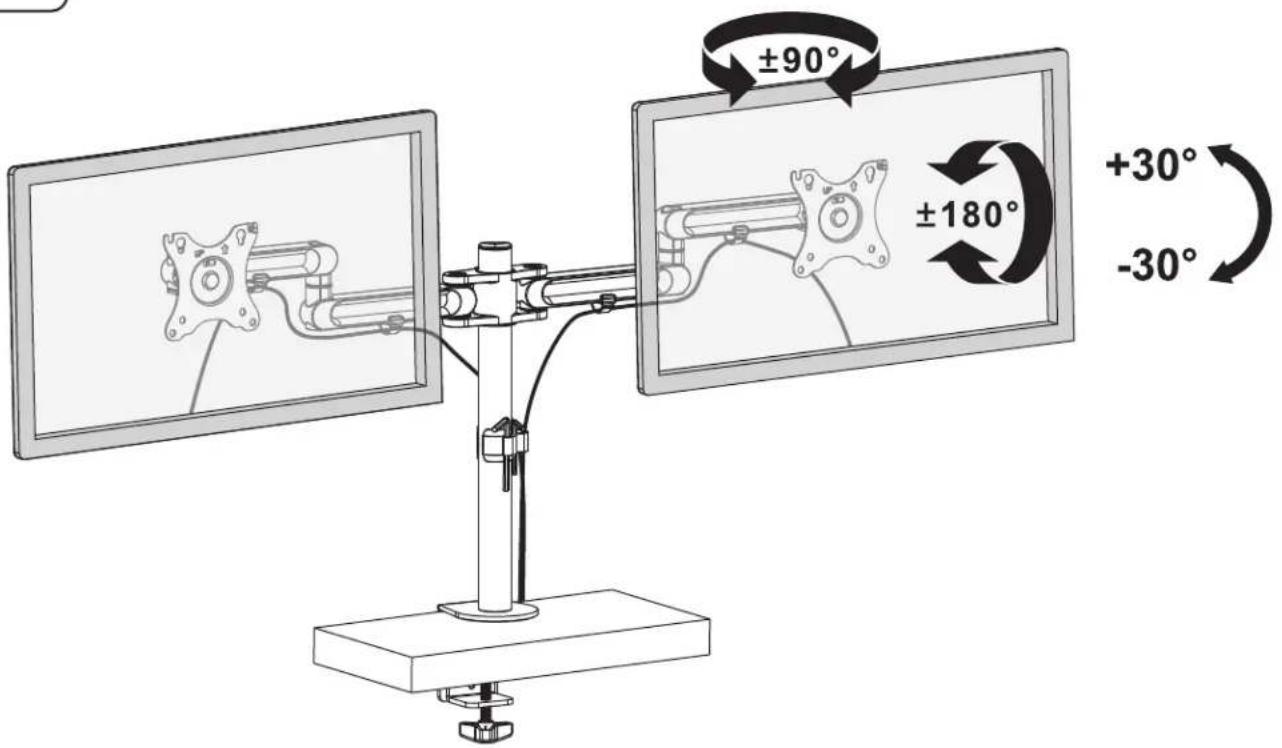

7 Корректировка положения

Техническое обслуживание

• Регулярно (не реже, чем раз в три месяца) проверяйте надежность крепления кронштейна и безопасность его использования.
  • В случае возникновения каких-либо вопросов посетите страницу triplite.com/support.
