Produkttyp	Doppelter flexibler Armhalterung für Flachbildschirm
Marke	Tripp Lite
Modell	DDR1327SDFC1
Verwendung	Montage auf Schreibtisch
Material	Stahl
Farbe	Schwarz
Maximal unterstütztes Gewicht	15 kg
Kompatible VESA-Normen	75x75 mm, 100x100 mm
Rotation (Pivot)	+90° / -90°
Neigung (Tilt)	+15° / -15°
Ausrichtung (Schwenken)	360°
Höhenverstellung	Ja, über Gelenkarme
Kompatible Schreibtischstärke	10 mm bis 85 mm
Ungefähre Abmessungen (B x T x H)	450 x 200 x 150 mm
Produktgewicht	2,5 kg
Garantie	5 Jahre beschränkt
Lieferumfang	Halterung, Klemmbefestigung, Schrauben, 4 mm und 6 mm Inbusschlüssel
Installation	Einfach, Werkzeug enthalten, manuelles Anziehen der Klemmbefestigung
Verwendung	Nur Innenbereich
Sicherheit	Befestigung durch Klemmbefestigung mit Spannknopf, regelmäßige Überprüfung empfohlen

Häufig gestellte Fragen - DDR1327SDFC1 Tripp Lite

Wie installiere ich diese Halterung auf einem Schreibtisch?

Setzen Sie die gesamte Halterung auf die Schreibtischkante, die Klemmbefestigung in Kontakt. Drehen Sie den Knopf, um die Klemmbefestigung am Schreibtisch festzuziehen. Stellen Sie sicher, dass die Schreibtischstärke zwischen 10 mm und 85 mm liegt. Verwenden Sie die mitgelieferten Inbusschlüssel, um die Schrauben zu befestigen und die Arme anzupassen.

Welches Maximalgewicht kann diese Halterung tragen?

Die Halterung kann eine maximale Last von 15 kg tragen. Überprüfen Sie, ob das Gewicht Ihres Bildschirms diese Grenze nicht überschreitet.

Welche VESA-Normen sind kompatibel?

Diese Halterung ist kompatibel mit den VESA-Normen 75x75 mm und 100x100 mm. Stellen Sie sicher, dass Ihr Bildschirm eines dieser Muster aufweist.

Kann der Bildschirm in den Hochformatmodus gedreht werden?

Ja, die Halterung ermöglicht eine Rotation (Pivot) von +90° bis -90°, was den Wechsel in den Hoch- oder Querformatmodus ermöglicht.

Wie stelle ich Höhe und Winkel ein?

Die Gelenkarme bieten eine stufenlose Höhenverstellung. Die Neigung kann von +15° bis -15° eingestellt werden, und die Ausrichtung (Schwenken) ist um 360° möglich. Ziehen Sie die Schrauben an den Gelenken fest, um die Position zu halten.

Ist diese Halterung für einen gekrümmten Bildschirm geeignet?

Ja, sie ist für die meisten gekrümmten Bildschirme geeignet, sofern sie die kompatiblen VESA-Normen einhalten und das Gesamtgewicht unter 15 kg liegt. Überprüfen Sie auch die Tiefe des Bildschirms.

Welche Schreibtischstärke ist erforderlich?

Die Schreibtischstärke muss zwischen 10 mm (Minimum) und 85 mm (Maximum) liegen. Die Halterung wird durch Spannen an der Kante befestigt.

Wie reinige und pflege ich diese Halterung?

Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Vermeiden Sie aggressive Chemikalien. Überprüfen Sie regelmäßig alle drei Monate die Befestigung der Klemmvorrichtung und die Schrauben, um die Sicherheit zu gewährleisten.

Gibt es ein Kabelführungssystem?

Dieses Modell verfügt über keine integrierte Kabelführung. Sie können separate Kabelbinder oder Kabelkanäle verwenden, um die Kabel zu organisieren.

Wie lange beträgt die Garantiezeit?

Die beschränkte Garantie beträgt 5 Jahre ab dem ursprünglichen Kaufdatum und deckt Material- und Verarbeitungsfehler ab. Wenden Sie sich bei Ansprüchen an den Tripp Lite Support.

BEDIENUNGSANLEITUNG DDR1327SDFC1 Tripp Lite

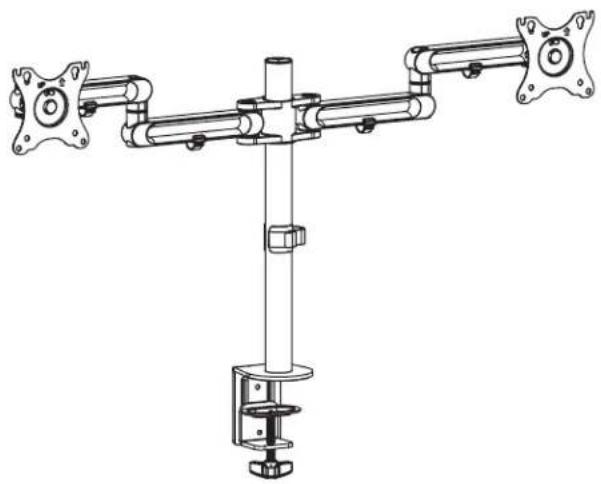

Dual-Flachbildschirm- Flexarmtischhalterung

Modell: DDR1327SDFC-1

ACHTUNG: DIE ANGEBENE MAXIMALE NUTZLAST DARF NICHT ÜBERSCHRITTEN WERDEN. EINE ÜBERSCHREITUNG KANN ZU SCHWEREN VERLETZUNGEN UND ERHEBLICHEN SACHSCHÄDEN FÜHREN!

75 × 75/100 × 100

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.

Sicherheitshinweise

Hinweis: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen.

WARNUNG

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in diesem Handbuch gelesen und verstanden haben. Sollten Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sie bitte tripplite.com/support.
• Diese Halterung sollte AUSSCHLIESSLICH wie in diesem Handbuch angegeben montiert und verwendet werden. Die unsachgemäße Installation dieses Produkts kann zu Schäden und schweren Verletzungen führen.
• Dieses Produkt darf nur von einer Person mit guten Montagefähigkeiten und Grunderfahrung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
• Stellen Sie sicher, dass die Montagefläche das Gewicht des Geräts sowie das zugehörige Material und alle zugehörigen Komponenten tragen kann.
• Stellen Sie bei der Montage an Holzwandbalken sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher anzuheben und zu positionieren.
• Ziehen Sie die Schrauben fest, aber nicht zu fest an. Durch zu festes Anziehen der Schrauben können die Komponenten beschädigt werden, wodurch die Haltekraft wesentlich reduziert wird.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung dieses Produktes im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß allen zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTE GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.

Komponentenliste

WICHTIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile fehlen oder fehlerhaft sind, besuchen Sie tripplite.com/support für den Kundendienst.

A
(x1)

B
(x1)

E
Kleine
Flachkopfschraube
(x2)

F
Mittlere
Flachkopfschraube
(x3)

G
4 mm
(x1)

Inbusschlüssel

H
6 mm
Inbusschlüssel
(x1)

Montage

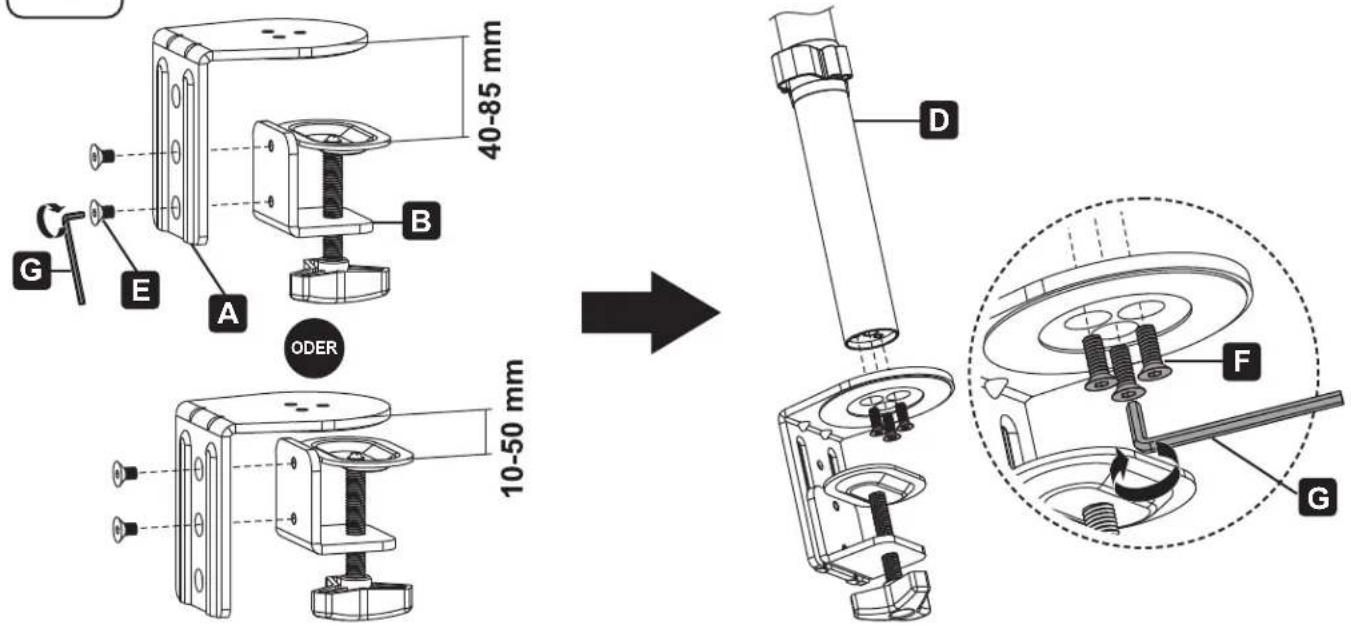

1 Installieren der Stange und Tischhalterung

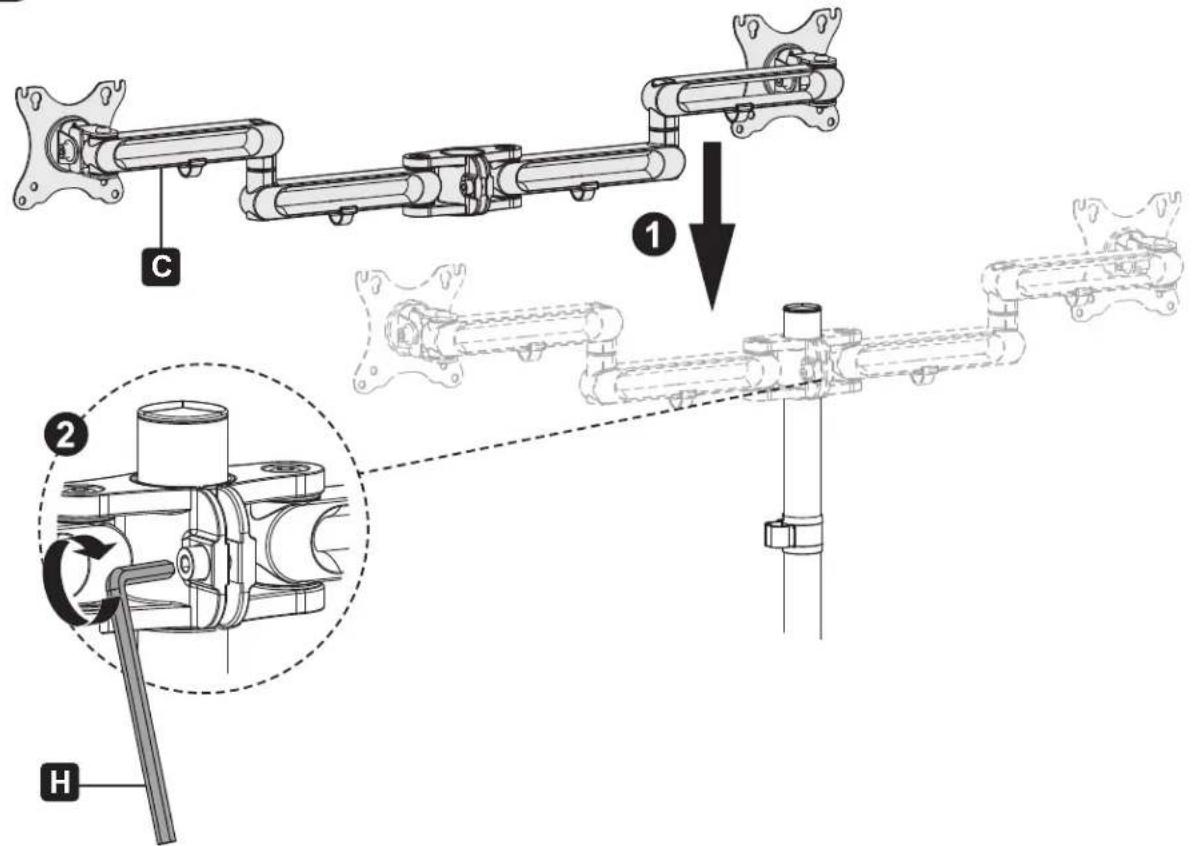

2 Installieren der Adapterhalterung

Hinweis: Min. Tischdicke=10 mm (0,4 Zoll) max. Tischdicke=85 mm (3,3 Zoll)

• Legen Sie unter Beachtung der Bildschirmgröße, der Höheneinstellung und der Neigungswinkeleinstellung näherungsweise den Standort für die Tischhalterung fest.

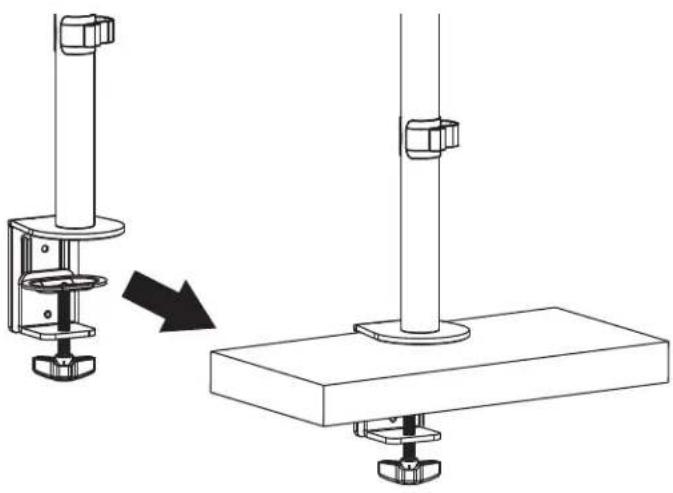

• Schieben Sie die Tischhalterung über die Tischkante auf die Tischplatte, so dass die Halterung überall guten Kontakt zur Tischplatte hat.
• Drehen Sie den Knopf, um die Halterung am Tisch zu befestigen und ziehen Sie ihn sicher fest.

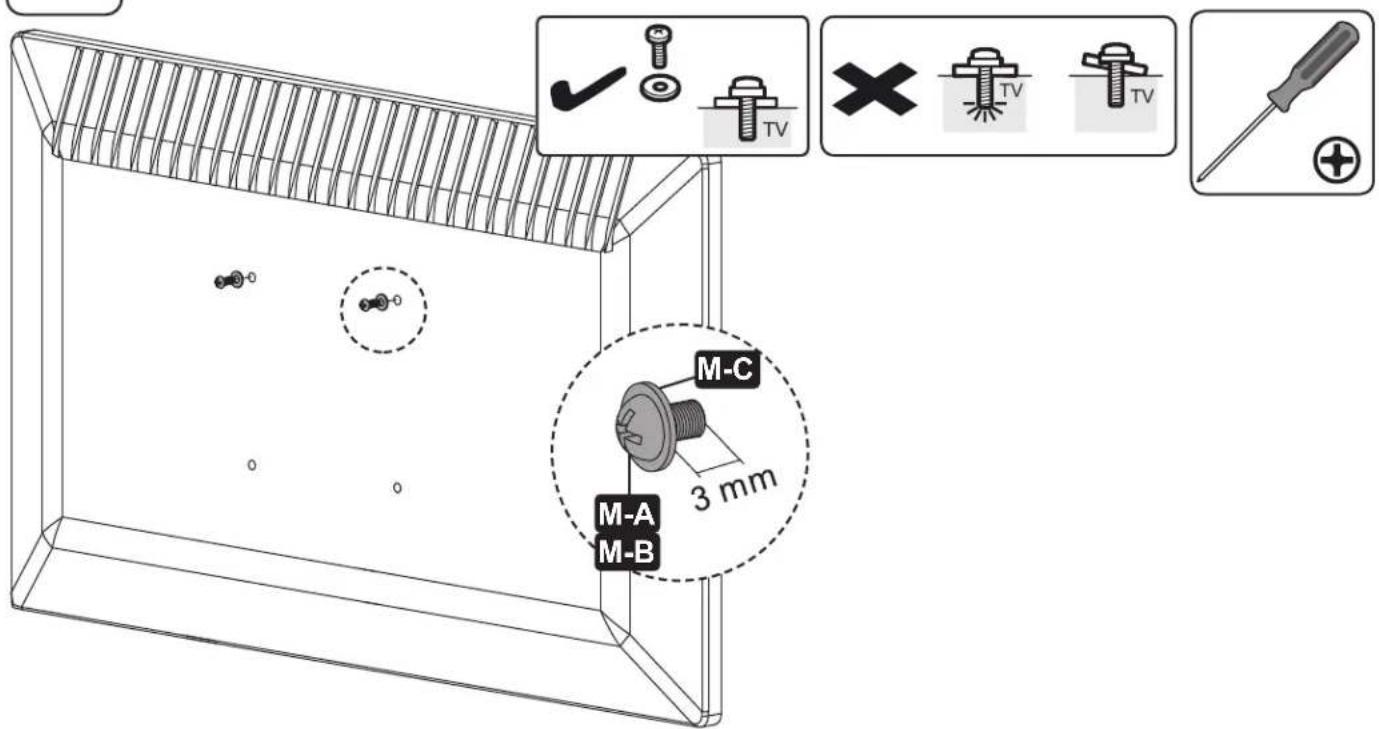

Anbringen der oberen VESA-Nivellierschrauben

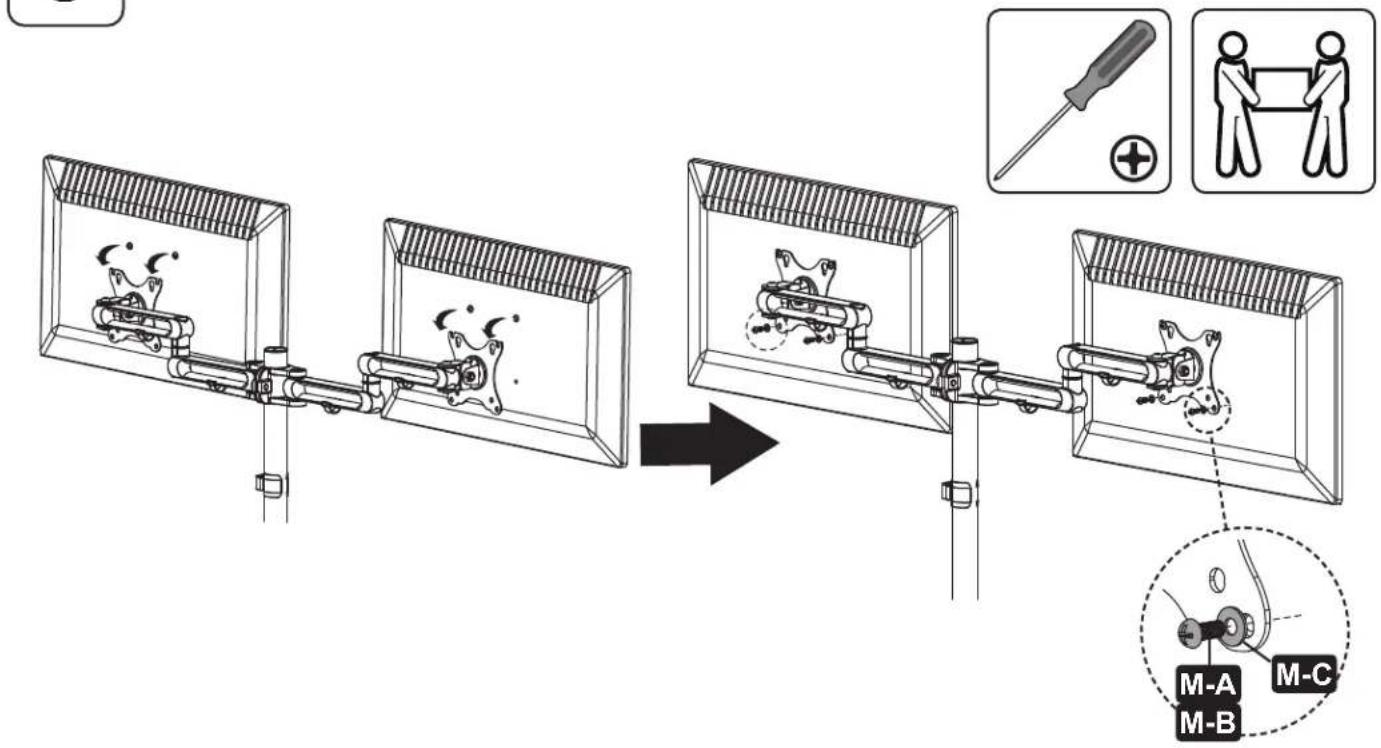

5 Anbringen der VESA-Platten

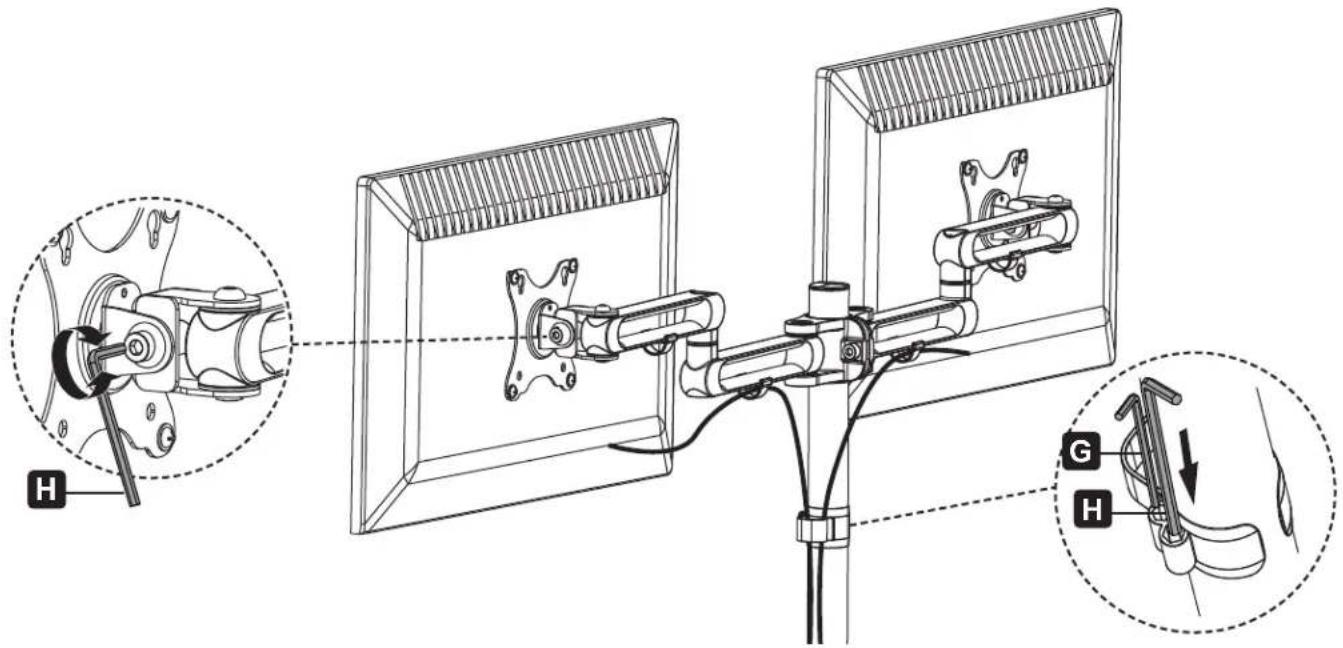

6 Einstellen der VESA-Platten

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sicher angebracht ist.
• Wenn Sie Fragen haben, besuchen Sie bitte tripplite.com/support.
