Type de produit	Kit extendateur HDMI/DisplayPort sur Cat6
Marque	Tripp Lite
Modèle	B127A111BDTD (B127A-1A1-BDBD / B127A-1A1-BDBH)
Résolution maximale	4K x 2K (3840 x 2160) @ 60 Hz
Distance maximale	Jusqu'à 70 m (230 pi) via câble Cat6 24 AWG
Technologie de transmission	HDBaseT via Cat6, alimentation par câble (PoC)
Alimentation	Adaptateur secteur externe (100-240 V CA, 50/60 Hz), fourni avec plusieurs fiches
Consommation électrique	Env. 10 W (transmetteur et récepteur)
Connecteurs émetteur	1 x DisplayPort IN, 1 x HDMI OUT (local), 1 x RJ45, 1 x USB Micro-B, 2 x Jack 3,5 mm IR
Connecteurs récepteur	1 x HDMI OUT (BDBH) ou DisplayPort OUT (BDBD), 1 x RJ45, 2 x USB-A, 1 x Toslink, 2 x Jack 3,5 mm IR
Formats audio pris en charge	Jusqu'à 7.1 canaux, extraction audio Toslink
Compatibilité HDCP	HDCP 2.2
Contrôle IR	Bidirectionnel, via câbles IR inclus
Port USB	USB 1.1 pour clavier/souris (hôte côté émetteur, périphériques côté récepteur)
Montage	Support mural, sur bâti (19") ou sur poteau (quincaillerie incluse)
Garantie	1 an limitée
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec et non pelucheux
Sécurité	Utiliser uniquement l'adaptateur fourni, ne pas exposer à l'humidité, déconseillé pour les équipements de survie
Pièces détachées et réparabilité	Contacter le support Tripp Lite pour toute réparation ou pièce
Informations générales	Logiciel ou pilote non requis, installation plug-and-play

FOIRE AUX QUESTIONS - B127A111BDTD Tripp Lite

Quelle est la distance maximale de transmission pour ce kit ?

Avec un câble Cat6 à fils rigides 24 AWG, la distance maximale est de 70 m (230 pi) pour une résolution 4K à 60 Hz. L'utilisation d'un câble de calibre supérieur (26 AWG) réduira la distance.

Ce kit nécessite-t-il une alimentation externe au niveau du récepteur ?

Non, grâce à la technologie alimentation par câble (PoC), le récepteur est alimenté par le transmetteur via le câble Cat6. Seul le transmetteur doit être branché à une prise secteur.

Puis-je utiliser un câble HDMI classique pour connecter la source au transmetteur ?

Pour le modèle B127A-1A1-BDBH, la source doit être connectée via un câble DisplayPort. Le port HDMI sur le transmetteur est une sortie locale. Pour le modèle BDBD, utilisez un câble DisplayPort des deux côtés.

Comment configurer la télécommande IR ?

Connectez le câble IR-OUT (avec capteur) au port correspondant du transmetteur et placez le capteur face à l'appareil à contrôler. Branchez le câble IR-IN sur le récepteur pour recevoir les signaux de la télécommande. Le commutateur DIP doit être réglé sur IR (par défaut).

Puis-je connecter un clavier et une souris USB au récepteur ?

Oui, le récepteur dispose de deux ports USB-A pour des périphériques USB 1.1 (clavier, souris). Connectez le câble Micro-USB fourni au transmetteur et branchez vos périphériques sur le récepteur.

Comment extraire le son via Toslink ?

Connectez un câble Toslink du port de sortie du récepteur à votre système audio (barre de son, ampli). L'extraction audio numérique est prise en charge jusqu'à 7.1 canaux.

Le kit est-il compatible avec HDCP 2.2 ?

Oui, les deux modèles (BDBD et BDBH) sont compatibles HDCP 2.2, ce qui permet de diffuser du contenu protégé (Netflix 4K, Blu-ray) sans problème.

Quelles méthodes de montage sont possibles ?

Le kit inclut une quincaillerie de montage pour trois configurations : montage mural, montage en bâti 19 pouces (avec supports) et montage sur poteau. Les supports s'adaptent aux boîtiers du transmetteur et du récepteur.

Que faire si l'image ne s'affiche pas après l'installation ?

Vérifiez les réglages de la source : assurez-vous qu'elle est configurée pour 60 Hz et que le moniteur est réglé sur HDMI 2.0 (pour le modèle BDBH) ou DisplayPort 1.2a (pour BDBD). Vérifiez aussi que le commutateur DIP est sur IR et que les câbles Cat6 sont bien insérés.

Le kit prend-il en charge le HDR ?

Oui, le kit transmet le HDR (High Dynamic Range) lorsqu'il est activé sur la source et le moniteur. Assurez-vous que le réglage UHD Deep Color est activé sur votre téléviseur pour profiter du HDR.

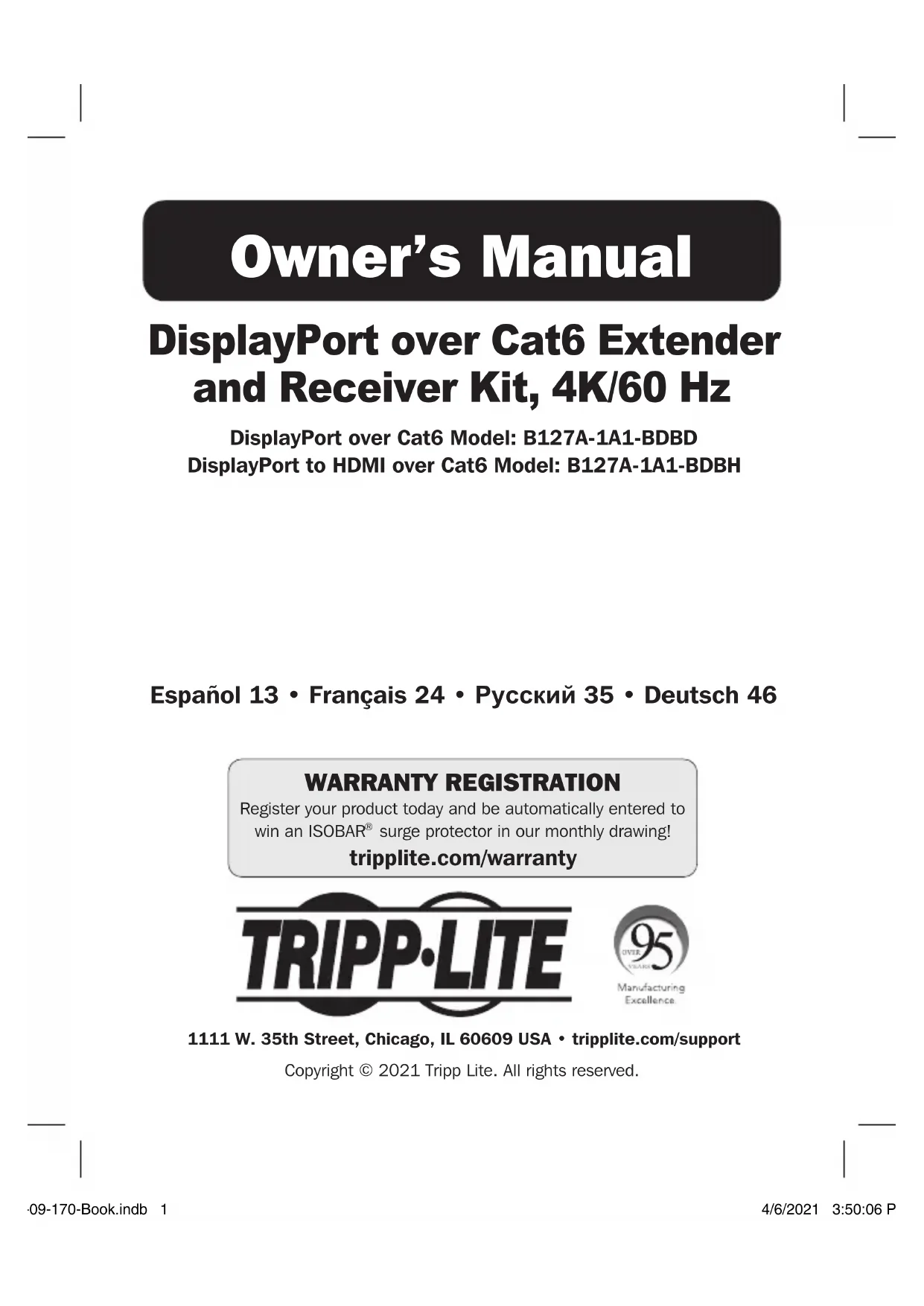

MODE D'EMPLOI B127A111BDTD Tripp Lite

Trousse de prolongateur et récepteur displayport sur CAT6, 4k/60 Hz

Modèle DisplayPort sur Cat6 : B127A-1A1-BDBD

Modèle DisplayPort à HDMI sur Cat6 : B127A-1A1-BDBH

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Contenu de l'emballage

• Transmetteur et récepteur - Adaptateurs pour fiche d'alimentation externe : NEMA 1-15P Amérique du Nord; AS/NZS 3112 Australie; BS 1363 Royaume-Uni; CEE 7/16 Schuko - Quincaillerie de montage

Accessoires en option :

• Cordons de raccordement à fils rigides 24 AWG Cat6 de la série N202
• Câbles HDMI 2.0 haute vitesse de la série P569-XXX-CERT ou P568-XXX-2A
• Câbles DisplayPort de la série P580 avec loquets

B127A-1A1-BDBH

• Trousse de prolongateur de DisplayPort 1.2a à HDMI sur Cat6 avec alimentation par câble (PoC)
• Permet de prolonger un signal de 4K x 2K (3 840 x 2 160) @ 60 Hz, comme précisé dans HDMI 2.0, jusqu'à 70 m (230 pi) de la source
• Le port HDMI local intégré prend en charge un signal de 4K @ 60 Hz.
• Le récepteur à distance comporte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.
• Prénd en charge les systèmes ambiophoniques jusqu'à 7.1 canaux
• Le récepteur est doté d'un port Toslink intégré pour la fonction d'extraction audio.
• Compatible HDCP 2.2
• Prêt à l'emploi - aucun logiciel ou lecteur requis
• Préserve en charge IR bidirectionnelle et la fonction USB 1.1 par le biais de la sélection du commutateur DIP
• Inclut la quincaillerie de montage qui permet au transmetteur local et au récepteur à distance d'être installés au mur, ou montés dans un bâti ou sur un poteau

B127A-1A1-BDBD

• Trousse de prolongateur et de récepteur de DisplayPort 1.2a sur Cat6 avec alimentation par câble (PoC)
• Prolonge un signal 4K x 2K (3 840 x 2 160 @ 60 Hz) jusqu'à 70 m (230 pi) de la source
• Le port HDMI local intégré prend en charge des résolutions de 4K x 2K (3 840 x 2 160) @ 60 Hz.
• Le récepteur à distance comporte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.
• Prénd en charge les systèmes ambiophoniques jusqu'à 7.1 canaux
• Le récepteur est doté d'un port Toslink pour l'extraction audio.
• Préserve les DisplayPort 1.2a et est compatible HDCP 2.2
• Prêt à l'emploi - aucun logiciel ou lecteur requis
• Préserve en charge IR bidirectionnelle et la fonction USB 1.1 par le biais de la sélection du commutateur DIP
• Inclut la quincaillerie de montage qui permet au transmetteur local et au récepteur à distance d'être installés au mur, ou montés dans un bâti ou sur un poteau

Clause de non-responsabilité

Avant l'installation, vérifier les paramètres suivants de la ou des sources et de la télévision/du ou des moniteurs :

1. Configurer pour afficher 60 Hz. Révérifier les réglages de l'usine au cas où le réglage par défaut est configuré à une fréquence moindre (Hz) que celle annoncée.
2. S'assurer que le réglage d'entrée du moniteur est configuré à HDMI 2.0. Certains écrans peuvent avoir un réglage par défaut configuré à HDMI 1.4. Remarque : Cela est important seulement pour le modèle B127A-1A1-BDBH; le modèle B127A-1A1-BDBD nécessitera les réglages DP 1.2a.
3. Vérifier que la fonctionnalité HDR du moniteur est activée. Cette fonctionnalité peut être désactivée comme paramètre d'usine pour certains écrans.
4. Vérifier si le réglage Ultra HD (UHD) Deep Color (couleur foncée ultra-haute définition) est activé sur la télévision/le moniteur. Confirmer avec le fabricant de la télévision/du moniteur quels ports HDMI prennent en charge UHD Deep Color (couleur foncée ultra-haute définition).

Remarque : Seulement pour le modèle B127A-1A1-BDBH.

1. Vérifier le commutateur DIP USB/IR pour s'assurer que le réglage par défaut est configuré à « IR ».

Remarque : Pour raccorder un moniteur local à l'installation, le réglage UHD Deep Color peut devoir être désactivé sur la télévision/le moniteur local(e) (selon la marque/le modèle) pour obtenir une résolution de 4K 60 Hz.

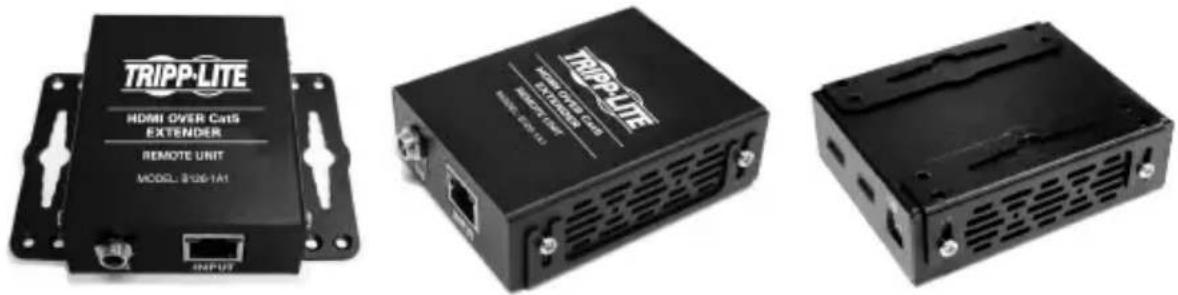

Instructions de montage

Le B127A-1A1-BDBH et le B127A-1A1-BDBD incluent la quincaillerie de montage qui permet différentes méthodes de montage. Les images suivantes illustrent comment les supports de montage inclus peuvent être fixés pour différentes installations.

Remarque : Le modèle illustré sur les images ci-dessous est à des fins d'illustration uniquement. Le produit peut varier selon le numéro de modèle, la taille ou l'orientation des ports. Les options de montage pour tous les appareils sur IP sont les mêmes.

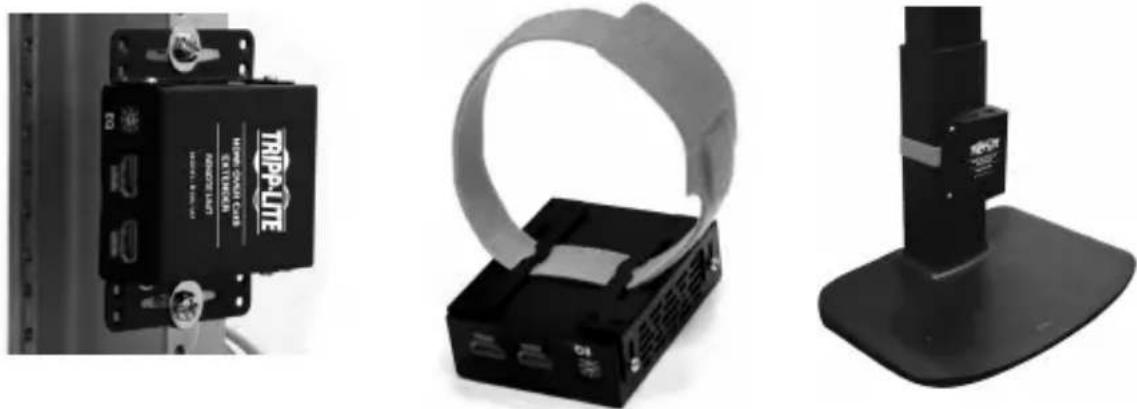

Montage mural

Montage en bâti de 48,3 cm (19 po) Montage sur poteau

Remarques :

1. Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.
2. Pour obtenir la distance et la performance maximales, utiliser un câble Cat6 à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat6 ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un câble dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un câble dont le calibre est inférieur. Tous les câbles Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG inférieur.

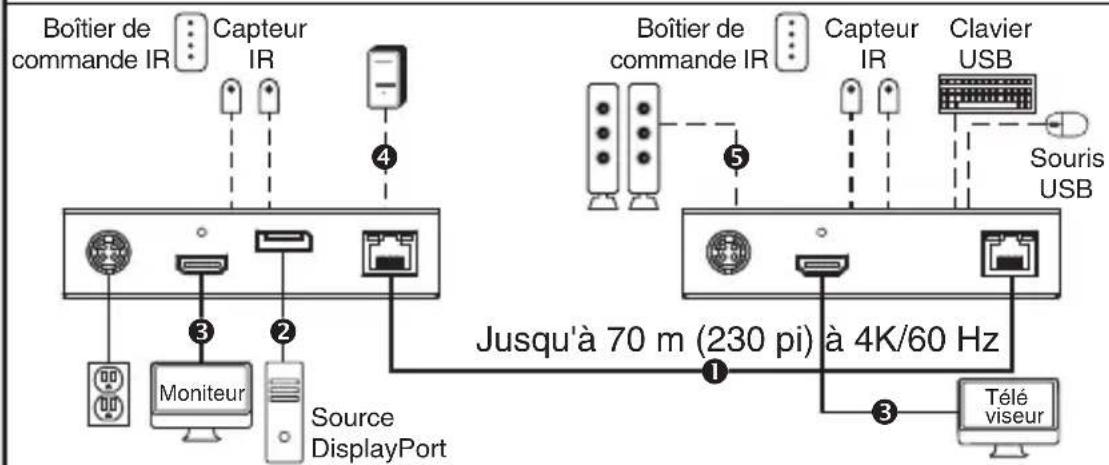

3. Le diagramme d'installation illustre un appareil B127A-1A1-BDBH.
4. Aucune alimentation externe n'est requise pour les récepteurs en raison de la technologie par câble (PoC) incorporée aux transmetteurs.

B127A-1A1-BDBH trousse de prolongateur

LOCAL/TRANSMETTEUR DISTANCE/RÉCEPTEUR

1. S'assurer que tout l'équipement de l'installation — comme les moniteurs, la source DisplayPort et le transmetteur — est hors tension.

Installation de la trousse du prolongateur standard

1. À l'aide d'un câble DisplayPort, raccorder la source DisplayPort au port INPUT (entrée) sur le transmetteur local.
2. Facultatif pour le B127A-1A1-BDBH : À l'aide d'un câble HDMI (comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), connecter un moniteur local au port LOCALOUT (sortie locale) sur le transmetteur B127A-1A1-BDBH local.
3. À l'aide d'un câble Cat6, raccorder le port RJ45 sur le transmetteur local au port RJ45 sur le récepteur à distance.
4. À l'aide d'un câble HDMI (comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder le port HDMI du récepteur à un moniteur.
5. Mettre les téléviseurs/moniteurs connectés sous tension. Le voyant à DEL LOCAL (orange) s'allumera pour indiquer que le port local a été connecté à un écran.
6. Brancher la source d'alimentation externe au transmetteur local et le brancher à une prise murale disponible ou (facultatif) à un parasurtenseur, une unité de distribution de puissance (PDU) ou un onduleur Tripp Lite. Le voyant à DEL POWER (alimentation) (vert) sur le transmetteur local s'allumera pour indiquer que l'appareil est alimenté par l'alimentation locale. Le voyant à DEL POWER (alimentation) (vert) sur le récepteur à distance s'allumera pour indiquer que l'appareil est alimenté par le transmetteur local par le biais de la technologie PoC.

Remarque: L'adaptateur d'alimentation externe peut être branché dans le transmetteur ou le récepteur.

1. Mettre la source DisplayPort sous tension. Le voyant à DEL OUTPUT (sortie) (orange) s'allume sur le transmetteur pour indiquer qu'un signal est reçu de la source.
2. Le voyant à DEL RJ45 (orange) s'allumera sur le transmetteur local et le récepteur à distance pour indiquer qu'un signal est reçu de la source vers l'écran. L'écran devrait maintenant s'afficher sur le moniteur.

Remarques :

1. Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.
2. Pour obtenir la distance et la performance maximales, utiliser un câble Cat6 à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat6 ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un câble dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un câble dont le calibre est inférieur. Tous les câbles Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG inférieur.

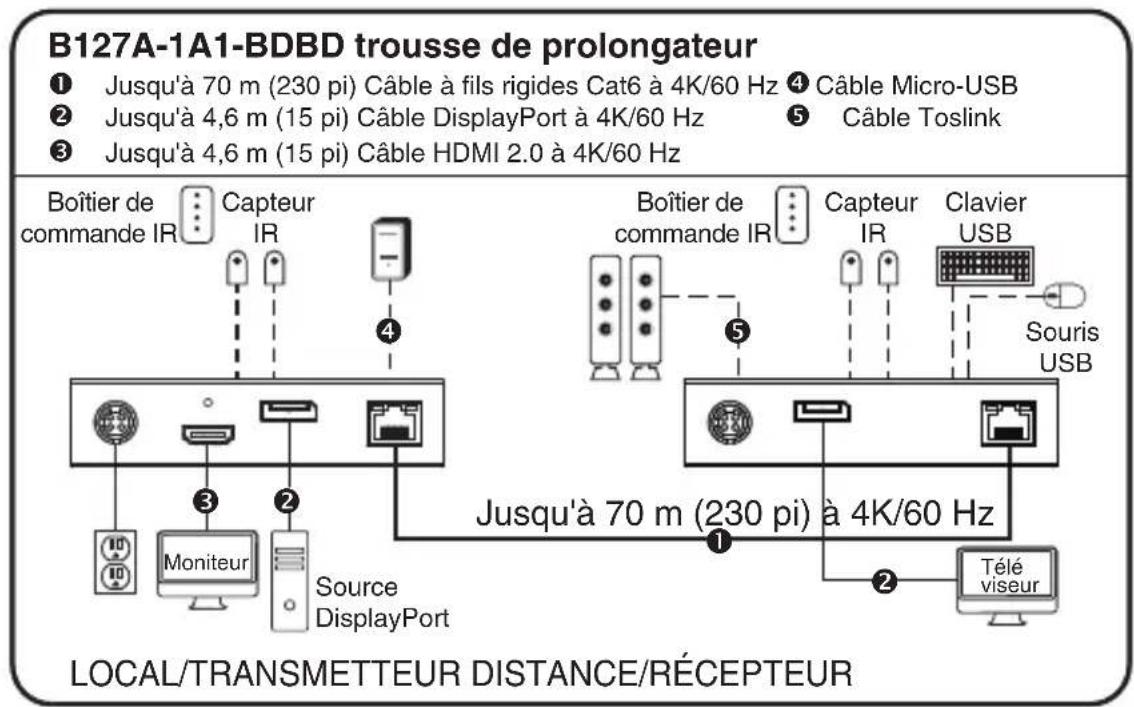

3. Le diagramme d'installation illustre un appareil B127A-1A1-BDBD.
4. Aucune alimentation externe n'est requise pour les récepteurs en raison de la technologie par câble (PoC) incorporée aux transmetteurs.

1. S'assurer que tout l'équipement de l'installation — comme les moniteurs, la source DisplayPort et le transmetteur — est hors tension.

Installation de la trousse du prolongateur standard

1. À l'aide d'un câble DisplayPort, raccorder la source DisplayPort au port INPUT (entrée) sur le transmetteur local.
2. À l'aide d'un câble HDMI (comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder un moniteur local au port LOCALOUT (sortie locale) sur le transmetteur local B127A-1A1-BDBD.
3. À l'aide d'un câble Cat6, raccorder le port RJ45 sur le transmetteur local au port RJ45 sur le récepteur à distance.
4. À l'aide d'un câble DisplayPort, raccorder le port DisplayPort du récepteur à distance à un moniteur.
5. Mettre les téléviseurs/moniteurs connectés sous tension. Le voyant à DEL LOCAL (orange) s'allumera pour indiquer que le port local a été connecté à un écran.
6. Brancher la source d'alimentation externe au transmetteur local et le brancher à une prise murale disponible ou (facultatif) à un parasurtenseur, une unité de distribution de puissance (PDU) ou un onduleur Tripp Lite. Le voyant à DEL POWER (alimentation) (vert) sur le transmetteur local s'allumera pour indiquer que l'appareil est alimenté par l'alimentation locale. Le voyant à DEL POWER (alimentation) (vert) sur le récepteur à distance s'allumera pour indiquer que l'appareil est alimenté par le transmetteur local par le biais de la technologie PoC.
7. Mettre la source DisplayPort sous tension. Le voyant à DEL OUTPUT (sortie) (orange) s'allume sur le transmetteur pour indiquer qu'un signal est reçu de la source.
8. Le voyant à DEL RJ45 (orange) s'allumera sur le transmetteur local et le récepteur à distance pour indiquer qu'un signal est reçu de la source vers l'écran. L'écran devrait maintenant s'afficher sur le moniteur.

Commande usb/ir/toslink

La trousse du prolongateur fournit les contrôles fonctionnels suivants :

• USB 1.1 – Une entrée USB Micro-B au niveau du transmetteur, sorties doubles USB-A au niveau du récepteur
• IR bidirectionnelle – Prises doubles de 3,5 mm au niveau du transmetteur et du récepteur
• Sortie Toslink au niveau du récepteur et de l'émetteur-récepteur

(facultatif) Raccorder le câble IR-OUT inclus au port IR-OUT du transmetteur. Placer le capteur sur le câble IR-OUT dans un espace dégagé à la vue de l'appareil étant contrôlé. Raccorder ensuite le câble IR-IN inclus au port IR-IN du récepteur. Le câble IR-IN communiquera la commande voulue via le câble IR-OUT du transmetteur.

Remarque : Le câble IR-OUT reçoit le signal de la télécommande et l'envoie à l'appareil étant contrôlé (p. ex. lecteur Blu-ray™).

(facultatif) À l'aide d'un câble USB Micro-B fourni par l'utilisateur (comme un câble USB de la série U050-XXX de Tripp Lite), raccorder le port Micro-B du transmetteur. Raccorder ensuite un clavier et une souris aux ports USB-A disponibles sur le récepteur.

(facultatif) Connecter un câble Toslink (comme les câbles de la série A102-XXM de Tripp Lite) à un ensemble de haut-parleurs, un récepteur audio ou autre système audio doté de sorties numériques Toslink.

Garantie limitée de 1 an

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir une réparation sous la présente garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (RMA) auprès de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation reconnu par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

- D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)

- De retourner le nouvel équipement afin qu’il soit recyclé à la fin de sa vie utile.

Avertissement

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou nuire de façon majeure à sa sécurité ou à son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
