B127A111BDTD - Удлинитель HDMI Tripp Lite - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B127A111BDTD Tripp Lite

Руководство пользователя

Ретранслятор и приемник DisplayPort через Cat6 в комплекте (4K / 60 Гц)

DisplayPort через Cat6: модель B127A-1A1-BDBD DisplayPort — HDMI через Cat6: модель B127A-1A1-BDBH

English 1 • Español 13 • Français 24 • Deutsch 46

TRIPP·LITE

Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается.

Содержимое упаковки

• Передатчик и приемник
- Штепсель- переходники для внешнего источника питания: NEMA 1-15P (Северная Америка); AS/NZS 3112 (Австралия); BS 1363 (Великобритания); CEE 7/16 (Шуко)
• Монтажные приспособления

Опциональные комплектующие:

• Соединительные кабели Cat6 серии N202 с одножильными проводами калибра 24 AWG
  • Высокоскоростные кабели HDMI 2.0 серии P569-XXX-CERT или P568-XXX-2A
  • Кабели DisplayPort серии P580 с фиксаторами

Характеристики изделия

B127A-1A1-BDBH

• Ретранслятор DisplayPort 1.2a — HDMI через Cat6 с питанием по кабелю (PoC) в комплекте
• Обеспечивает ретрансляцию сигнала разрешением 4K x 2K (3840 x 2160) при 60 Гц согласно стандарту HDMI 2.0 на расстояние до 70 м от источника.
  • Встроенный локальный порт HDMI поддерживает сигнал разрешением 4K при 60 Гц
• Удаленный приемник имеет встроенный эквалайзер (EQ) и автоматическую регулировку качества изображения в формате EDID
• Поддерживает аудиосистемы объемного звучания до 7.1
• Приемник имеет встроенный порт Toslink для выделения аудиосигнала
• Совместим с HDCP 2.2
• Подключается по технологии Plug-and-Play без необходимости использования какого-либо программного обеспечения или драйверов
• Поддерживает двустороннюю связь по ИК-каналу и через интерфейс USB 1.1 посредством выбора соответствующего положения DIP-переключателя
• В комплект поставки входят монтажные приспособления, обеспечивающие возможность настенного монтажа, стоечного монтажа или монтажа на мачте как для локального передатчика, так и для удаленного приемника

Характеристики изделия

B127A-1A1-BDBD

• Ретранслятор и приемник DisplayPort 1.2а через Cat6 в комплекте с питанием по кабелю (PoC)
• Обеспечивают ретрансляцию сигнала разрешением 4K x 2K (3840 x 2160) при 60 Гц на расстояние до 70 м от источника
• Встроенный локальный порт HDMI поддерживает разрешения 4K x 2K (3840 x 2160) при 60 Гц
• Удаленный приемник имеет встроенный эквалайзер (EQ) и автоматическую регулировку качества изображения в формате EDID
• Поддерживает аудиосистемы объемного звучания до 7.1
• Приемник имеет порт Toslink для выделения аудиосигнала
• Поддерживает стандарт DisplayPort 1.2a и совместим с интерфейсом HDCP 2.2
• Подключается по технологии Plug-and-Play без необходимости использования какого-либо программного обеспечения или драйверов
• Поддерживает двустороннюю связь по ИК-каналу и через интерфейс USB 1.1 посредством выбора соответствующего положения DIP-переключателя
• В комплект поставки входят монтажные приспособления, обеспечивающие возможность настенного монтажа, стоечного монтажа или монтажа на мачте как для локального передатчика, так и для удаленного приемника

Ограничение ответственности

Перед началом установки проверьте следующие настройки своих источников и телевизоров/мониторов:

1. Выполните настройку на частоту 60 Гц. Перепроверьте заводские настройки в случае, если по умолчанию установлена более низкая частота (в Гц) по сравнению с заявленной.
2. Убедитесь в том, что монитор настроен на входной сигнал стандарта HDMI 2.0. Некоторые дисплеи могут быть настроены по умолчанию на стандарт HDMI 1.4
   Примечание. Это имеет значение только для модели B127A-1A1-BDBH; модель B127A-1A1-BDBD требует настроек DP 1.2a.
3. Проверьте, включена ли на мониторе функция HDR. На некоторых дисплеях эта функция может быть отключена в качестве заводской настройки.
4. Проверьте, включена ли на телевизоре/мониторе настройка Ultra HD (UHD) Deep Color. Узнайте у производителя своего телевизора/монитора, какие HDMI-порты поддерживают UHD Deep Color.
   Примечание. Только для модели B127A-1A1-BDBH.
5. Проверьте положение DIP-переключателя USB/IR, поскольку по умолчанию задана настройка "IR".

Примечание. Для подключения локального монитора к данной установке может потребоваться отключение настройки UHD Deep Color на локальном телевизоре/мониторе (в зависимости от его марки/модели) для достижения разрешения 4К при 60 Гц.

Указания по монтажу

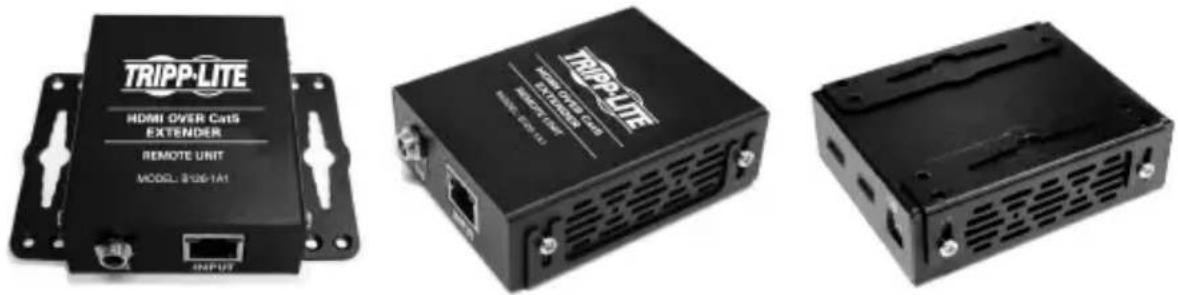

Модели B127A-1A1-BDBH и B127A-1A1-BDBD комплектуются монтажной оснасткой, обеспечивающей возможность крепления различными способами. На приведенных ниже изображениях представлены возможные способы крепления входящих в комплект монтажных кронштейнов для различных установок.

Примечание. Приведенная ниже модель представлена только в качестве илюстрации. Ваш продукт может отличаться по номеру модели, размеру или ориентации портов. Варианты монтажа одинаковы для всех IP-модулей.

Настенный монтаж

Монтаж в стойку 19" Монтаж на мачте

TRIPP-LITE HDMI-TRIPP-LITE CELLULAR MACHINE LIFT MACHINE LIFT

Установка стандартного комплекта ретранслятора

Модель B127A-1A1-BDBH

Примечания:

1. Перед протягиванием кабелей через стены/потолки необходимо проверить правильность функционирования всей установки.
2. Для достижения максимальной дистанции и производительности используйте кабель Cat6 с одножильными проводами калибра 24 AWG. Использование кабеля Cat6 с многожильными проводами или кабеля с проводами калибра выше 24 AWG приведет к сокращению длины ретрансляции. Кабели более высоких калибров (например, 26 AWG) имеют более ограниченную передающую способность по сравнению с кабелями более низких калибров. Все кабели Cat6 серии N202 марки Tripp Lite изготавливаются с использованием одножильных проводов калибра 24 AWG.
3. На схеме установки показана модель B127A-1A1-BDBH.
4. Удаленные приемники не требуют внешнего источника питания благодаря использованию технологии РoC (питание по кабелю) в передающих модулях.

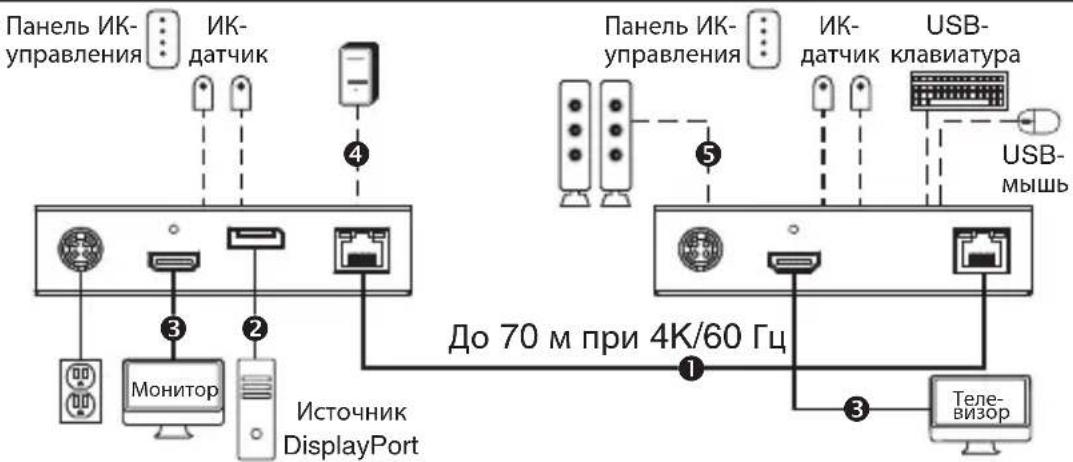

B127A-1A1-BDBH Комплект ретранслятора

① До 70 м Одножильный кабель Cat6 при 4K/60 Гц
② До 4,5 м Кабель DisplayPort при 4K/60 Гц
③ До 4,5 м Кабель HDMI 2.0 при 4K/60 Гц

④ Кабель с разъемами Micro-USB
⑤ Кабель Toslink

Панель ИК- управления ИК- датчик ④ Панель ИК- управления ИК- датчик USB- клавиатура USB- мышь ⑤ До 70 м при 4K/60 Гц ① ③ Теле- визор Монитор Источник DisplayPort

ЛОКАЛЬНЫЙ / ПЕРЕДАТЧИКУДАЛЕННЫЙ / ПРИЕМНИК

1. Убедитесь в том, что питание всего оборудования (а именно мониторов, источника DisplayPort и передатчика) отключено.

Установка стандартного комплекта ретранслятора

1. Используя кабель DisplayPort, подключите источник DisplayPort ко ВХОДНОМУ порту локального передатчика.
2. Опционально для мод. B127A-1A1-BDBH: с помощью HDMI-кабеля (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) подключите локальный монитор к порту LOCALOUT локального передатчика B127A-1A1-BDBH.
3. С помощью кабеля Cat6 соедините порт RJ45 локального передатчика с портом RJ45 удаленного приемника.
4. С помощью HDMI-кабеля (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) соедините HDMI-порт удаленного приемника с монитором.
5. Подайте питание на подключенные телевизоры/мониторы. Включение светодиодного индикатора LOCAL (оранжевого цвета) указывает на то, что локальный порт подключен к дисплею.
6. Подключите передатчик к внешнему источнику питания и включите его в свободную электрическую розетку или (опционально) в розетку сетевого фильтра, блока распределения питания (PDU) или источника бесперебойного питания (ИБП) Tripp Lite. Горящий светодиодный индикатор POWER/ПИТАНИЕ (зеленого цвета) локального передатчика свидетельствует о том, что данный модуль получает электропитание от внешнего источника. Горящий светодиодный индикатор POWER/ПИТАНИЕ (зеленого цвета) удаленного приемника свидетельствует о том, что данный модуль получает электропитание от локального передатчика по технологии PoC. Примечание. Внешний блок питания может быть подключен либо к передатчику, либо к приемнику.
7. Включите питание источника DisplayPort. Светодиодный индикатор OUTPUT/BYIXOD (оранжевого цвета) локального передатчика свидетельствует о получении им сигнала от источника.
8. Горящий светодиодный индикатор RJ45 (оранжевого цвета) на локальном передатчике и удаленном приемнике свидетельствует о получении сигнала от источника на дисплее. Теперь представляемая на экране информация должна выводиться на подключенный монитор.

Установка стандартного комплекта ретранслятора

Модель B127A-1A1-BDBD

Примечания:

1. Перед протягиванием кабелей через стены/потолки необходимо проверить правильность функционирования всей установки.
2. Для достижения максимальной дистанции и производительности используйте кабель Cat6 с одножильными проводами калибра 24 AWG. Использование кабеля Cat6 с многожильными проводами или кабеля с проводами калибра выше 24 AWG приведет к сокращению длины ретрансляции. Кабели более высоких калибров (например, 26 AWG) имеют более ограниченную передающую способность по сравнению с кабелями более низких калибров. Все кабели Cat6 серии N202 марки Tripp Lite изготавливаются с использованием одножильных проводов калибра 24 AWG.
3. На схеме установки показана модель B127A-1A1-BDBD.
4. Удаленные приемники не требуют внешнего источника питания благодаря использованию технологии РoC (питание по кабелю) в передающих модулях.

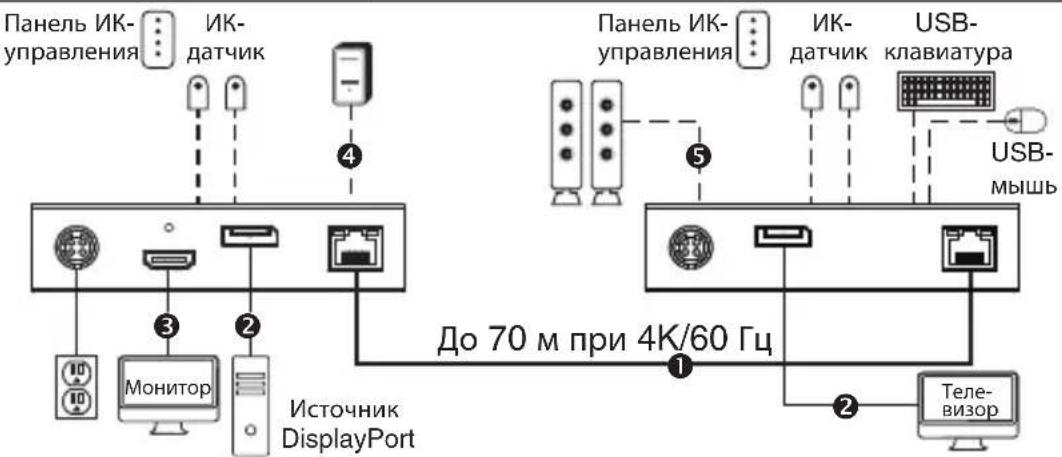

B127A-1A1-BDBD Комплект ретранслятора

① До 70 м Одножильный кабель Cat6 при 4K/60 Гц
② До 4,5 м Кабель DisplayPort при 4K/60 Гц
③ До 4,5 м Кабель HDMI 2.0 при 4K/60 Гц

④ Кабель с разъемами Micro-USB

⑤ Кабель Toslink

Панель ИК- управления ИК- датчик ④ Панель ИК- управления ИК- датчик USB- клавиатура USB- мышь ⑤ До 70 м при 4K/60 Гц ① Источник DisplayPort ② Теле- визор

ЛОКАЛЬНЫЙ / ПЕРЕДАТЧИКУДАЛЕННЫЙ / ПРИЕМНИК

1. Убедитесь в том, что питание всего оборудования (а именно мониторов, источника DisplayPort и передатчика) отключено.

Установка стандартного комплекта ретранслятора

1. Используя кабель DisplayPort, подключите источник DisplayPort ко ВХОДНОМУ порту локального передатчика.
2. С помощью HDMI-кабеля (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) подключите локальный монитор к порту LOCALOUT локального передатчика B127A-1A1-BDBD.
3. С помощью кабеля Cat6 соедините порт RJ45 локального передатчика с портом RJ45 удаленного приемника.
4. С помощью кабеля DisplayPort соедините порт DisplayPort удаленного приемника с монитором.
5. Подайте питание на подключенные телевизоры/мониторы. Горящий светодиодный индикатор LOCAL/ЛОКАЛЬНЫЙ (оранжевого цвета) указывает на то, что локальный порт подключен к дисплею.
6. Подключите передатчик к внешнему источнику питания и включите его в свободную электрическую розетку или (опционально) в розетку сетевого фильтра, блока распределения питания (PDU) или источника бесперебойного питания (ИБП) Tripp Lite. Горящий светодиодный индикатор POWER/ПИТАНИЕ (зеленого цвета) локального передатчика свидетельствует о том, что данный модуль получает электропитание от внешнего источника. Горящий светодиодный индикатор POWER/ПИТАНИЕ (зеленого цвета) удаленного приемника свидетельствует о том, что данный модуль получает электропитание от локального передатчика по технологии PoC.
7. Включите питание источника DisplayPort. Светодиодный индикатор OUTPUT/BYIXOD (оранжевого цвета) локального передатчика свидетельствует о получении им сигнала от источника.
8. Горящий светодиодный индикатор RJ45 (оранжевого цвета) на локальном передатчике и удаленном приемнике свидетельствует о получении сигнала от источника на дисплее. Теперь представляемая на экране информация должна выводиться на подключенный монитор.

Управление через USB/ИК/Toslink

Комплект ретранслятора имеет следующие функциональные элементы управления:

• USB 1.1 – Один вход Micro-USB на передатчике, два выхода USB-A на приемнике
• Двунаправленный ИК – по два разъема 3.5 mm на передатчике и приемнике
• Выход Toslink на приемнике и передатчике

(Необязательно) Вставьте выходной ИК-кабель (IR-OUT) из комплекта в порт IR-OUT передатчика. Установите датчик на кабель IR-OUT в свободном от препятствий месте таким образом, чтобы управляемое устройство находилось в пределах видимости. Затем вставьте входной ИК-кабель (IR-IN) из комплекта в порт IR-IN приемника. Кабель IR-IN будет передавать нужные команды через кабель IR-OUT передатчика.

Примечание. Кабель IR-OUT принимает сигнал дистанционного управления и передает его на управляемое устройство (например, проигрыватель Blu-ray™ и пр.).

(Необязательно) С помощью кабеля USB Micro-B, не входящего в комплект поставки (например, USB-кабеля Tripp Lite серии U050-XXX), выполните подключение к порту Micro-B передатчика. Затем подключите клавиатуру и мышь к свободным портам USB-A приемника.

(Необязательно) Подсоедините кабель Toslink (например, кабели Tripp Lite серии A102-XXM) к акустической системе, аудиоприемнику или другой аудиосистеме, оснащенной цифровыми выходами Toslink.

Гарантийные обязательства

Ограниченная гарантия сроком 1 год

Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение одного (1) года

с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA — разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Возврат изделий в компанию TRIPP LITE или ее авторизованный сервисный центр должен производиться с предоплатой транспортировки и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место приобретения. Действие данной гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться а покупателя.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)

- Отправку нового оборудования на переработку после окончательной выработки его ресурса

ВНИМАНИЕ!

Использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность, не рекомендуется.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.
