BEDIENUNGSANLEITUNG B127A111BDTD Tripp Lite

DisplayPort über Cat6 Extender- und Empfänger-Kit, 4K/60 Hz

DisplayPort über Cat6 Modell: B127A-1A1-BDBD DisplayPort zu HDMI über Cat6 Modell: B127A-1A1-BDBH

English 1 • Español 13 • Français 24 • Русский 35

TRIPP·LITE

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.

Lieferumfang

• Sender-und Empfängereinheiten
• ExterneStromversorgungs-Steckeradapter:NEMA 1-15P (Nordamerika); AS/NZ S3112 (Australien); BS 1363 (UK); CEE 7/16 Schuko (Europa)
  • Befestigungsmaterial

Optionales Zubehör:

• N202-Serie Cat6 24 AWG Volldraht-Patchkabel
• P569-XXX-CERT oder P568-XXX-2A-Serie Hochgeschwindigkeits-HDMI 2.0-Kabel
- DisplayPort-Kabel der P580-Serie mit Verriegelungen

Produktmerkmale

B127A-1A1-BDBH

• DisplayPort 1.2a zu HDMI über Cat6 Power-over-Cable (PoC) Erweiterungskit
• Verlängert ein 4K x 2K (3840 x 2160) bei 60 Hz Signal, wie in HDMI 2.0 spezifiziert, bis zu 70 m von der Quelle.
• Eingebauter lokaler HDMI-Anschluss unterstützt 4K bei 60 Hz Signal
  • Die externe Empfangseinheit verfügt über einen eingebauten Entzerrungsregler (EQ) und automatische EDID-Bildanpassung
• Unterstützt bis zu 7.1-Kanal-Surround-Sound-Audio
• Der Empfänger verfügt über einen Toslink-Anschluss für die Audioausgabe
• HDCP 2.2-kompatibel
• Plug-and-Play – keine Software oder Treiber erforderlich
• Unterstützt bidirektionale IR- und USB 1.1-Funktion durch DIP-Schalterauswahl
• Beinhaltet Montagematerial, mit dem sowohl der lokale Sender als auch der externe Empfänger an der Wand, im Rack oder an einem Mast montiert werden können.

Produktmerkmale

B127A-1A1-BDBD

• DisplayPort 1.2a über Cat6-Extender und Empfängerkit mit Power-over-Cable (PoC)
• Verlängert ein 4K x 2K (3840 x 2160) bei 60 Hz Signal bis zu 70 m von der Quelle entfernt.
• Eingebauter lokaler HDMI-Anschluss unterstützt Auflösungen von 4K x 2K (3840 x 2160) bei 60 Hz
  • Die externe Empfangseinheit verfügt über einen eingebauten Equalizer (EQ) Audio-Regler EDID-Bildanpassung
• Unterstützt bis zu 7.1-Kanal-Surround-Sound-Audio
• Der Empfänger verfügt über einen Toslink-Anschluss für die Audioausgabe
• Unterstützt DisplayPort 1.2a und ist HDCP 2.2 kompatibel
• Plug-and-Play – keine Software oder Treiber erforderlich
• Unterstützt bidirektionale IR- und USB 1.1-Funktion durch DIP-Schalterauswahl
• Enthält Befestigungsmaterial, mit dem sowohl die lokale Sende- als auch die externe Empfangseinheit an der Wand, im Rack oder an einem Mast montiert werden können

Haftungsausschluss

Überprüfen Sie vor der Installation die folgenden Einstellungen Ihrer Quelle(n) und Ihres Fernsehers/Monitors:

1. Stellen Sie die Anzeige auf 60 Hz ein. Überprüfen Sie die Werkseinstellungen, falls die Voreinstellung auf eine niedrigere Frequenz (Hz) als angegeben eingestellt ist.
2. Stellen Sie sicher, dass die Eingangseinstellung Ihres Monitors auf HDMI 2.0 eingestellt ist. Einige Bildschirme haben möglicherweise die Standardeinstellung bei HDMI 1.4.
   Hinweis: Dies ist nur für das Modell B127A-1A1-BDBH wichtig; das Modell B127A-1A1-BDBD benötigt DP 1.2a-Einstellungen.
3. Vergewissern Sie sich, dass auf Ihrem Monitor die HDR-Funktion aktiviert ist. Bei einigen Bildschirmen ist diese Funktion möglicherweise werkseitig deaktiviert.
4. Prüfen Sie, ob die Einstellung Ultra HD (UHD) Deep Color auf Ihrem Fernseher/Monitor angezeigt werden. Bestätigen Sie mit dem Hersteller Ihres Fernsehers/Monitors, welche HDMI-Anschlüsse UHD Deep Color unterstützen
   Hinweis: Nur für das Modell B127A-1A1-BDBH.
5. Überprüfen Sie den USB/IR-DIP-Schalter, da die Standardeinstellung auf „IR“ eingestellt ist.

Hinweis: Wenn Sie einen lokalen Monitor an Ihre Installation anschließen möchten, muss die Einstellung „UHD Deep Color“ möglicherweise auf Ihrem lokalen Fernseher/Monitor deaktiviert werden (je nach Marke/Modell), um eine 4K/60 Hz-Auflösung zu erreichen.

Montageanleitung

Die B127A-1A1-BDBH und B127A-1A1-BDBD enthalten Befestigungselemente, die eine Vielzahl von Befestigungsmethoden ermöglichen. Die folgenden Abbildungen zeigen, wie die mitgelieferten Montagehalterungen für unterschiedliche Installationen angebracht werden können.

Hinweis: Das Modell, das in den folgenden Abbildungen gezeigt wird, dient nur zu Illustrationszwecken. Ihr Produkt kann je nach Modellnummer, Größe oder Anschlussausrichtung variieren. Die Montageoptionen für alle IP-Geräte sind die gleichen.

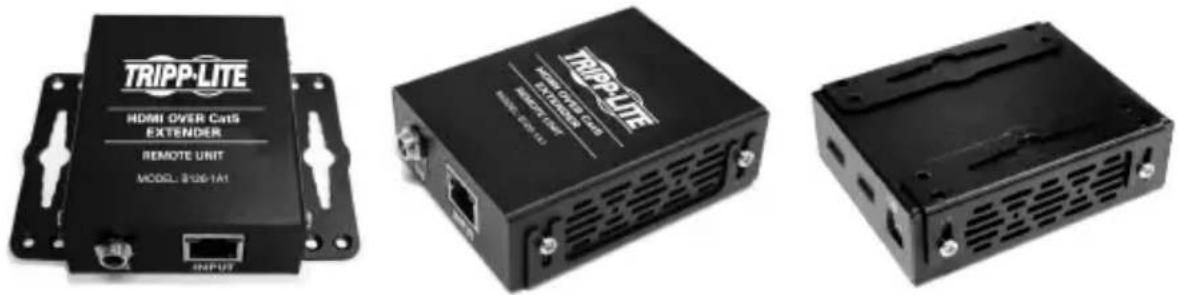

Wandhalterung

19"-Rack-Montage

TRIPP-LITE HIGH-THY-CAKE ELENTIMETER RAGUATE LIME TECHNOLOGY

Mastenmontage

Installation des Standard-Extender-Kits

Model B127A-1A1-BDBH

Hinweise:

1. Prüfen Sie, dass die gesamte Installation ordnungsgemäß funktioniert, bevor Sie Kabel durch Decken/Wände ziehen.
2. Um eine maximale Reichweite und Leistung zu erreichen, verwenden Sie 24 AWG-Volldrahtkabel der Kategorie 6. Die Verwendung von Cat6-Litzenkabeln oder Kabeln mit einem höheren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. Kabel mit höherem Querschnitt, wie z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit geringerem Querschnitt. Alle Cat6-Kabel der N202-Serie von Tripp Lite werden mit 24 AWG-Volldrahtkabeln Querschnitt.
3. Der Installationsplan zeigt ein Gerät B127A-1A1-BDBH.
4. Aufgrund der in den Sendeeinheiten integrierten Power-over-Cable (PoC)-Technologie ist für die externen Empfängereinheiten keine externe Stromversorgung erforderlich.

B127A-1A1-BDBH erweiterungssatz

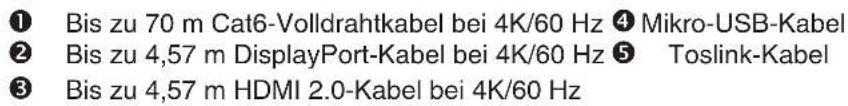

① Bis zu 70 m Cat6-Volldrahtkabel bei 4K/60 Hz ④ Mikro-USB-Kabel ② Bis zu 4,57 m DisplayPort-Kabel bei 4K/60 Hz ⑤ Toslink-Kabel ③ Bis zu 4,57 m HDMI 2.0-Kabel bei 4K/60 Hz

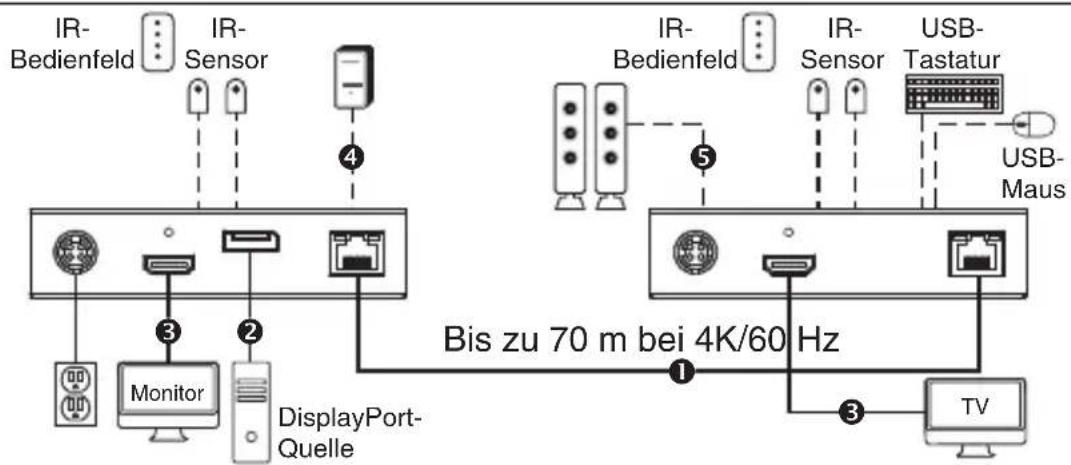

IR- Bedienfeld IR- Sensor 4 Monitor 2 DisplayPort- Quelle Bis zu 70 m bei 4K/60 Hz 1 3 5 IR- Bedienfeld IR- Sensor USB- Tastatur USB- Maus TV

LOKAL / SENDER EXTERN / EMPFÄNGER

1. Stellen Sie sicher, dass alle Geräte in der Installation – wie Monitore, die DisplayPort-Quelle und der Sender – ausgeschaltet sind.

Installation des Standard-Extender-Kits

1. Schließen Sie die DisplayPort-Quelle mit einem DisplayPort-Kabel an den Eingangsanschluss der lokalen Sendeeinheit an.
2. Optional für B127A-1A1-BDBH: Schließen Sie mit einem HDMI-Kabel (wie z. B. Kabel der Serien P569-XXX-CERT oder P568-XXX-2A von Tripp Lite) einen lokalen Monitor an den LOCALOUT-Anschluss der lokalen Sendeeinheit B127A-1A1-BDBH an.
3. Verbinden Sie mit einem Cat6-Kabel den RJ45-Anschluss an der lokalen Sendeeinheit mit dem RJ45-Anschluss an der externen Empfangseinheit.
4. Verwenden Sie ein HDMI-Kabel (z. B. Kabel der Serien P569-XXX-CERT oder P568-XXX-2A von Tripp Lite), um den HDMI-Anschluss des externen Empfängers mit einem Monitor zu verbinden.
5. Schalten Sie Ihre angeschlossenen Fernseher/Monitore ein. Die LOKALE (orange) LED leuchtet auf, um anzuzeigen, dass der lokale Anschluss an einen Bildschirm angeschlossen ist.
6. Schließen Sie das externe Netzteil an die lokale Sendeeinheit an und stecken Sie es in eine verfügbare Steckdose oder (optional) in einen Tripp-Lite-Überspannungsschutz, eine Stromverteilereinheit (PDU) oder eine unterbrechungsfreie Stromversorgung (USV). Die POWER-LED (grün) an der lokalen Sendereinheit leuchtet auf, um anzuzeigen, dass das Gerät von der externen Stromversorgung mit Strom versorgt wird. Die POWER-LED (grün) leuchtet an der externen Empfangseinheit auf, um anzuzeigen, dass das Gerät über die PoC-Technologie Strom von der lokalen Sendeeinheit empfängt.
   Hinweis: Der externe Netzadapter kann entweder an den Sender oder die Empfängereinheit angeschlossen werden.
7. Schalten Sie den Strom für die DisplayPort-Quelle ein. Die OUTPUT-LED (orange) an der lokalen Sendeeinheit leuchtet, um anzuzeigen, dass ein Signal von der Quelle empfangen wird.
8. Die RJ45-LED (orange) leuchtet sowohl an der lokalen Sende- als auch an der externen Empfangseinheit, um anzuzeigen, dass ein Signal von der anzuzeigenden Quelle empfangen wird. Der Bildschirm sollte nun auf dem angeschlossenen Monitor angezeigt werden.

Installation des Standard-Extender-Kits

Modell B127A-1A1-BDBD

Hinweise:

1. Prüfen Sie, dass die gesamte Installation ordnungsgemäß funktioniert, bevor Sie Kabel durch Decken/Wände ziehen.
2. Um eine maximale Reichweite und Leistung zu erreichen, verwenden Sie 24 AWG-Volldrahtkabel der Kategorie 6. Die Verwendung von Cat6-Litzenkabeln oder Kabeln mit einem höheren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. Kabel mit höherem Querschnitt, wie z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit geringerem Querschnitt. Alle Cat6-Kabel der N202-Serie von Tripp Lite werden mit 24 AWG-Volldrahtkabeln hergestellt.
3. Der Installationsplan zeigt ein Gerät B127A-1A1-BDBD.
4. Aufgrund der in den Sendeeinheiten integrierten Power-over-Cable (PoC)-Technologie ist für die externen Empfängereinheiten keine externe Stromversorgung erforderlich.

B127A-1A1-BDBD erweiterungssatz

① Bis zu 70 m Cat6-Volldrahtkabel bei 4K/60 Hz ④ Mikro-USB-Kabel ② Bis zu 4,57 m DisplayPort-Kabel bei 4K/60 Hz ⑤ Toslink-Kabel ③ Bis zu 4,57 m HDMI 2.0-Kabel bei 4K/60 Hz

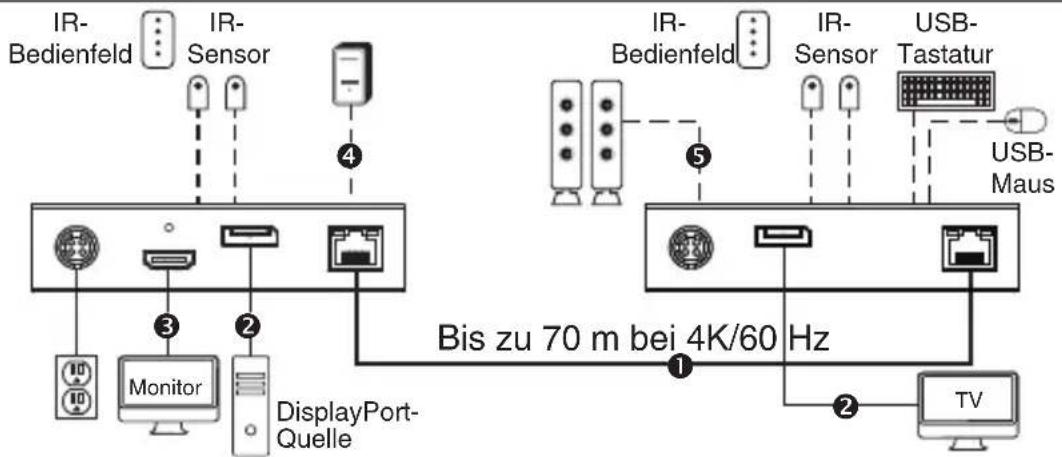

IR- Bedienfeld IR- Sensor 4 3 2 Monitor DisplayPort- Quelle 5 IR- Bedienfeld IR- Sensor USB- Tastatur USB- Maus 1 2 TV Bis zu 70 m bei 4K/60 Hz

LOKAL / SENDER EXTERN / EMPFÄNGER

1. Stellen Sie sicher, dass alle Geräte in der Installation – wie Monitore, die DisplayPort-Quelle und der Sender – ausgeschaltet sind.

Installation des Standard-Extender-Kits

1. Schließen Sie die DisplayPort-Quelle mit einem DisplayPort-Kabel an den Eingangsanschluss der lokalen Sendeeinheit an.
2. Verwenden Sie ein HDMI-Kabel (z. B. Kabel der Serien P569-XXX-CERT oder P568-XXX-2AI von Tripp Lite), und schließen Sie einen lokalen Monitor an den LOKALEN AUSGANGS-Anschluss der lokalen Sendeeinheit B127A-1A1-BDBD an.
3. Verbinden Sie mit einem Cat6-Kabel den RJ45-Anschluss an der lokalen Sendeeinheit mit dem RJ45-Anschluss an der externen Empfangseinheit.
4. Schließen Sie den DisplayPort-Anschluss der Fernbedienungseinheit über ein DisplayPort-Kabel an einen Monitor an.
5. Schalten Sie Ihre angeschlossenen Fernseher/Monitore ein. Die LOKALE (orange) LED leuchtet, um anzuzeigen, dass der lokale Anschluss mit einem Bildschirm verbunden ist.
6. Schließen Sie das externe Netzteil an die lokale Sendeeinheit an und stecken Sie es in eine verfügbare Steckdose oder (optional) in einen Tripp-Lite-Überspannungsschutz, eine Stromverteilereinheit (PDU) oder eine unterbrechungsfreie Stromversorgung (USV). Die POWER-LED (grün) an der lokalen Sendereinheit leuchtet auf, um anzuzeigen, dass das Gerät von der externen Stromversorgung mit Strom versorgt wird. Die POWER-LED (grün) leuchtet an der externen Empfangseinheit auf, um anzuzeigen, dass das Gerät über die PoC-Technologie Strom von der lokalen Sendeeinheit empfängt.
7. Schalten Sie den Strom für die DisplayPort-Quelle ein. Die OUTPUT-LED (orange) an der lokalen Sendeeinheit leuchtet, um anzuzeigen, dass ein Signal von der Quelle empfangen wird.
8. Die RJ45-LED (orange) leuchtet sowohl an der lokalen Sende- als auch an der externen Empfangseinheit, um anzuzeigen, dass ein Signal von der anzuzeigenden Quelle empfangen wird. Der Bildschirm sollte nun auf dem angeschlossenen Monitor angezeigt werden.

USB/IR/Toslink-Steuerungen

Der Erweiterungssatz bietet die folgenden Funktionssteuerungen:

• USB 1.1 – Ein USB-Micro-B-Eingang am Sender, zwei USB-A-Ausgänge am Empfänger
• Bidirektionale IR – Zwei 3,5-mm-Klinkenbuchsen an Sender und Empfänger
• Toslink-Ausgang an Empfänger und Transceiver

(Optional) Schließen Sie das mitgelieferte IR-OUT-Kabel an den IR-OUT-Anschluss der Sendeeinheit an. Platzieren Sie den Sensor am IR-OUT-Kabel in einem ungehinderten Bereich mit freier Sicht auf das zu steuernde Gerät. Schließen Sie dann das beiliegende IR-IN-Kabel an den IR-IN-Anschluss der Empfängereinheit an. Das IR-IN-Kabel wird den gewünschten Befehl über das IR-OUT-Kabel des Senders übermitteln.

Hinweis: Das IR-OUT-Kabel empfängt das Signal von der Fernbedienung und sendet es an das zu steuernde Gerät (z. B. Blu-ray™ -Player, usw.).

(Optional) Schließen Sie ein vom Benutzer zur Verfügung gestelltes USB-Micro-B-Kabel (z. B. ein USB-Kabel der Serie U050-XXX von Tripp Lite) an den Micro-B-Anschluss des Senders an. Schließen Sie dann eine Tastatur und Maus an die verfügbaren USB-A-Anschlüsse der Empfängereinheit an.

(Optional) Schließen Sie ein Toslink-Kabel (z. B. die Kabel der Serie A102-XXM von Tripp Lite) an einen Satz Lautsprecher, einen Audio-Receiver oder ein anderes Audiosystem an, das mit digitalen Toslink-Ausgängen ausgestattet ist.

Garantie

1 Jahr eingeschränkte Garantie

TRIPP LITE garantiert, dass seine Produkte für einen Zeitraum von einem (1) Jahr ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Die Verpflichtung von TRIPP LITE im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Um Service im Rahmen dieser Garantie zu erhalten, müssen Sie eine RMA-Nummer (Returned Material Authorization) von TRIPP LITE oder einem autorisierten TRIPP-LITE-Servicezentrum erhalten. Die Produkte müssen an TRIPP LITE oder ein autorisiertes TRIPP LITE Service-Center zurückgeschickt werden, wobei die Transportkosten im Voraus bezahlt werden müssen und eine kurze Beschreibung des aufgetretenen Problems sowie ein Nachweis des Kaufdatums und -ortes beizufügen sind. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GIBT TRIPP LITE KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER VORSTEHENDEN BESTIMMUNGEN IST TRIPP LITE IN KEINEM FALL HAFTBAR FÜR DIREKTE, INDIREKTE, BESONDERE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTS ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haftet TRIPP LITE nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

WEEE-Compliance-Informationen für Tripp-Lite-Kunden und Recycler (Europäische Union)

Gemäß der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) und den Durchführungsbestimmungen haben Kunden beim Kauf neuer elektrischer und elektronischer Geräte von Tripp Lite ein Anrecht auf:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

WARNUNG

Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.
