BEDIENUNGSANLEITUNG B127A1A1BCBH Tripp Lite

USB-C™ zu 4K HDMI über Cat6 - und KVM-Extender-Kit

Modell: B127A-1A1-BCBH

English 1

Español 13

Français 25

Русский 37

TRIPP·LITE

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.

Lieferumfang

• Sender-und Empfängereinheiten
• Externes Netzteil (Eingang: 100-240 V, 50/60 Hz, 0,6 A; Ausgang: 24 V/1 A)
  • Steckeradapter: NEMA 1-15P (Nord Amerika), CEE 7/16 Schuko (Europa), BS 1363 (UK) und AS/NZS 3112 (Australien)
  • Befestigungsmaterial
• Benutzerhandbuch

Optionales Zubehör

• N202-Serie Cat6 24 AWG-Volldraht-Patchkabel
• P569-XXX-CERT oder P568-XXX-2A-Serie Hochgeschwindigkeits-HDMI 2.0-Kabel
• USB-C-3.1-Gen-1/2-Kabel der Serie U420

Produktmerkmale

• Verlängert die Reichweite von 4K x 2K (3840 x 2160) bei 60 Hz-Video (wie in HDMI 2.0 spezifiziert) bis zu 70 m von der Quelle entfernt
• Eingebauter lokaler HDMI-Anschluss unterstützt ein 4K x 2K (3840 x 2160) bei 60 Hz-Signal
  • USB-Typ-C PD 3.0-Anschluss liefert bis zu 90 W Ladeleistung
• Fernbedienbare Empfangseinheit mit integrierter Entzerrungsregelung (EQ) und automatischer EDID-Bildanpassung
• Unterstützt bis zu 7.1-Kanal-Surround-Sound-Audio
• Der Empfänger verfügt über einen integrierten Toslink-Anschluss für die Audioausgabe
  • HDCP 2.2-kompatibel
• Plug-and-Play – keine Software oder Treiber erforderlich
• Unterstützt bidirektionale IR und USB 1.1 über DIP-Schalterauswahl
• Enthält Befestigungsmaterial, mit dem sowohl die lokale Sende- als auch die externe Empfangseinheit an der Wand, im Rack oder an einem Mast montiert werden können

Haftungsausschluss

Bitte überprüfen Sie vor der Installation die folgenden Einstellungen Ihrer Quelle(n) und Fernseher/Monitor(e):

1. Bildschirm auf 60 Hz festlegen. Überprüfen Sie die Werkeinstellungen, da Standardeinstellungen auf eine niedrigere Frequenz (Hz) als angegeben eingestellt werden können.
2. Stellen Sie sicher, dass die Eingangseinstellung Ihres Monitors auf HDMI 2.0 eingestellt ist. Einige Bildschirme haben möglicherweise die Standardeinstellung bei HDMI 1.4.
3. Prüfen Sie, ob die Einstellung Ultra HD (UHD) Deep Color auf Ihrem Fernseher/Monitor aktiviert ist. Bestätigen Sie mit dem Hersteller Ihres Fernsehers/Monitors, welche HDMI-Anschlüsse UHD Deep Color unterstützen.
4. Überprüfen Sie den USB/IR-Schalter. „IR“ ist die Standardeinstellung.

Hinweis: Wenn Sie einen lokalen Monitor an Ihre Installation anschließen möchten, muss die Einstellung „UHD Deep Color“ möglicherweise auf Ihrem lokalen Fernseher/Monitor deaktiviert werden (je nach Marke/Modell), um eine 4K/60 Hz-Auflösung zu erreichen.

Montageanleitung

Im Lieferumfang des B127A-1A1-BCBH ist Befestigungsmaterial enthalten, das eine Vielzahl von Montagemethoden ermöglicht. Die folgenden Abbildungen zeigen, wie die mitgelieferten Montagehalterungen für unterschiedliche Installationen angebracht werden können.

Hinweis: Das Modell, das in den folgenden Abbildungen gezeigt wird, dient nur zu Illustrationszwecken. Ihr Produkt kann je nach Modellnummer, Größe oder Anschlussausrichtung variieren. Die Montageoptionen für alle IP-Geräte sind die gleichen.

Wandhalterung

19" Rack-Mount

TRIP-LITE NEW DISEC-CAH EXTENSER RECYLLAIC

Stangenmontage

• Vergewissern Sie sich, dass alle Geräte in der Installation – z. B. Fernsehgeräte, ein Typ-C-Notebook-PC und der Sender – ausgeschaltet sind.
• Prüfen Sie, dass die gesamte Installation ordnungsgemäß funktioniert, bevor Sie Kabel durch Decken/Wände ziehen.
• Um eine maximale Reichweite und Leistung zu erreichen, verwenden Sie 24 AWG-Volldrahtkabel der Kategorie 6. Die Verwendung von Cat6-Litzenkabeln oder Kabeln mit einem höheren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. Kabel mit höherem Querschnitt, z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit geringerem Querschnitt. Alle Cat6-Kabel der N202-Serie von Tripp Lite werden mit 24 AWG-Volldrahtkabeln hergestellt.
• Aufgrund der in den Sendeeinheiten integrierten Power-over-Cable (PoC)-Technologie ist für die abgesetzten Empfängereinheiten keine externe Stromversorgung erforderlich.

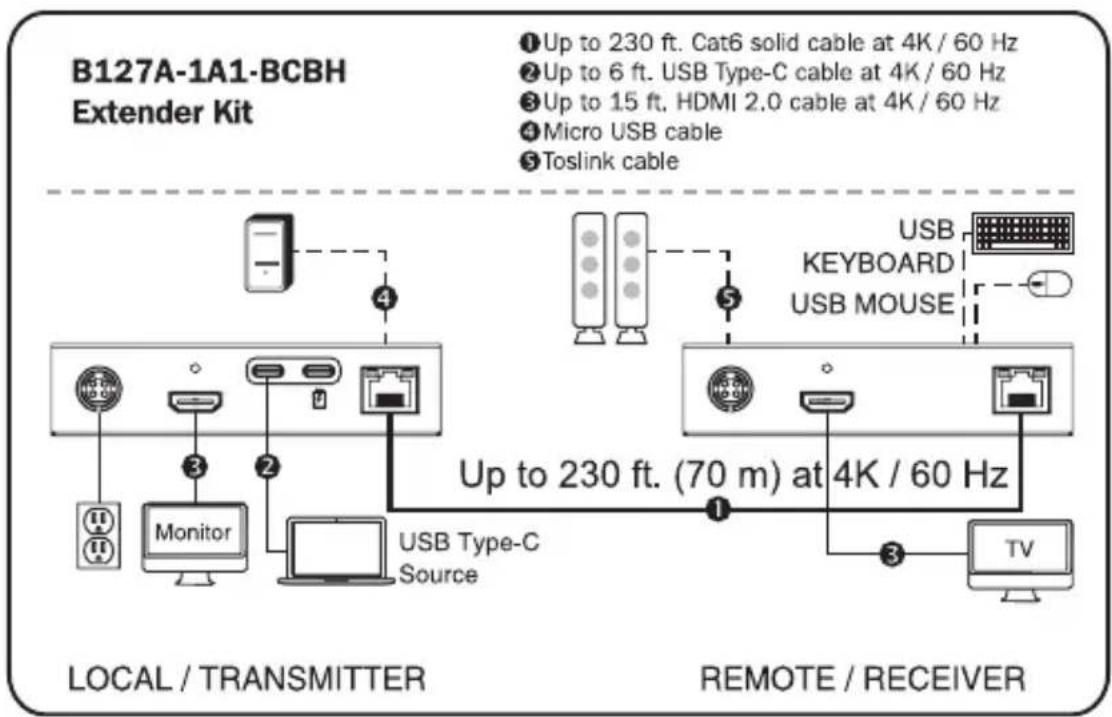


Installation

1. Schließen Sie die USB-Typ-C-Quelle mit einem USB-3.0-Typ-C-Kabel an den Anschluss „INPUT“ der lokalen Sendeeinheit an.
2. Optional: Verwenden Sie ein HDMI 2.0-Kabel (z. B. Kabel der Serien P569-XXX-CERT oder P568-XXX-2A von Tripp Lite) und schließen Sie einen lokalen Monitor an den Anschluss „LOCALOUT“ der lokalen Sendeeinheit B127A-1A1-BCBH an.
3. Verbinden Sie mit einem Cat6-Kabel den RJ45-Anschluss an der lokalen Sendeeinheit mit dem RJ45-Anschluss an der externen Empfangseinheit.
4. Verbinden Sie den HDMI-Anschluss der externen Empfängereinheit mit einem HDMI 2.0-Kabel (z. B. Kabel der Tripp Lite Serie P569-XXX-CERT oder P568-XXX-2A) mit einem Monitor.
5. Schalten Sie Ihre angeschlossenen Fernseher/Monitore ein. Die LOKALE (orange) LED leuchtet auf, um anzuzeigen, dass der lokale Anschluss an einen Bildschirm angeschlossen ist.
6. Schließen Sie das externe Netzteil an die lokale Sendeeinheit an und stecken Sie es in eine verfügbare Wandsteckdose oder (optional) in einen Tripp Lite-Überspannungsschutz, eine Stromverteilereinheit (PDU) oder eine unterbrechungsfreie Stromversorgung (USV). Die POWER-LED (grün) an der lokalen Sendereinheit leuchtet auf, um anzuzeigen, dass das Gerät von der externen Stromversorgung mit Strom versorgt wird. Die POWER-LED (grün) an der abgesetzten Empfangseinheit leuchtet auf, um anzuzeigen, dass das Gerät über die PoC-Technologie Strom von der lokalen Sendeeinheit erhält.
7. Schalten Sie die Stromversorgung der USB-Typ-C-Quelle ein. Die LED OUTPUT (orange) an der lokalen Sendeeinheit leuchtet, um anzuzeigen, dass ein Signal von der Quelle empfangen wird.
8. Die (orangefarbene) RJ45-LED leuchtet sowohl an der lokalen Sendeeinheit als auch an der externen Empfangseinheit, um anzuzeigen, dass ein Signal von der Quelle zur Anzeige empfangen wird. Der Bildschirm sollte nun auf dem angeschlossenen Monitor angezeigt werden.

USB/IR/Toslink-Steuerungen

Der Erweiterungssatz bietet die folgenden Funktionssteuerungen:

• USB 1.1 – ein Mikro-USB-Eingang am Sender, zwei USB-A-Ausgänge am Empfänger
• Bidirektionale IR – Zwei 3,5-mm-Klinkenbuchsen an Sender und Empfänger
• Toslink – Audioausgang am Empfänger

Hinweis: Alle der folgenden USB/IR/Toslink-Schritte sind optional. Die Lage der Anschlüsse entnehmen Sie bitte dem Diagramm im Abschnitt Installation des Extender-Kits.

IR-Steuerung

1. Schließen Sie ein vom Benutzer bereitgestelltes IR-OUT-Kabel an den IR-OUT-Anschluss der Sendeeinheit an. Platzieren Sie den Sensor am IR-OUT-Kabel in einem ungehinderten Bereich mit freier Sicht auf das zu steuernde Gerät. Schließen Sie dann ein vom Benutzer bereitgestelltes IR-IN-Kabel an den IR-IN-Anschluss der Empfängereinheit an. Das IR-IN-Kabel wird den gewünschten Befehl über das IR-OUT-Kabel des Senders übermitteln.

USB/IR/Toslink-Steuerungen

Hinweis: Das IR-OUT-Kabel empfängt das Signal von der Fernbedienung und sendet es an das zu steuernde Gerät (z. B. Blu-ray™ -Player, usw.).

USB-Steuerung

1. Schließen Sie ein vom Benutzer zur Verfügung gestelltes USB-Micro-B-Kabel (z. B. ein USB-Kabel der Serie U050-XXX von Tripp Lite) an den Micro-B-Anschluss des Senders an. Schließen Sie dann eine Tastatur und Maus an die verfügbaren USB-A-Anschlüsse der Empfängereinheit an.

Toslink-Steuerung

1. Schließen Sie mit einem vom Benutzer bereitgestellten Toslink-Kabel (z. B. Kabel der Serie A102-XXM von Tripp Lite) einen Audioempfänger, kompatible Lautsprecher oder ein anderes Audiosystem an, das mit einem digitalen Toslink-Eingang ausgestattet ist.

Garantie

1 Jahr eingeschränkte Garantie

TRIPP LITE garantiert, dass seine Produkte für einen Zeitraum von einem (1) Jahr ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Die Verpflichtung von TRIPP LITE im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Um Service im Rahmen dieser Garantie zu erhalten, müssen Sie eine RMA-Nummer (Returned Material Authorization) von TRIPP LITE oder einem autorisierten TRIPP-LITE-Servicezentrum erhalten. Die Produkte müssen an TRIPP LITE oder an ein autorisiertes TRIPP-LITE-Servicezentrum unter Vorauszahlung der Transportkosten zurückgeschickt werden und mit einer kurzen Beschreibung des aufgetretenen Problems sowie einem Nachweis über Datum und Ort des Kaufs versehen sein. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GIBT TRIPP LITE KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN IST TRIPP LITE UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN,

Garantie

SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haftet TRIPP LITE nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

WEEE-Compliance-Informationen für Tripp-Lite-Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des

Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern.

Spezifikationen können ohne Ankündigung geändert werden.

Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.
