MODE D'EMPLOI B127A1A1BCBH Tripp Lite

à 4K HDMI sur Cat6 Modèle : B127A-1A1-BCBH 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/supportDroits d'auteur © 2021 Tripp Lite. Tous droits réservés. Manuel de l'utilisateur English 1 Español 13 Русский 37 Deutsch 49 20-08-367 93-3D19.indb 2520-08-367 93-3D19.indb 25 3/3/2021 3:25:50 PM3/3/2021 3:25:50 PM26 Contenu de l'emballage

• Transmetteur et récepteur

• Source d'alimentation externe (entrée : 100 à 240 V, 50/60 Hz, 0,6 A; sortie : 24 V/1 A)

• Adaptateurs de fiche : NEMA 1-15P (Amérique du Nord), CEE 7/16 Schuko (Europe), BS 1363 (Royaume-Uni) et AS/NZS 3112 (Australie)

• Quincaillerie de montage

• Manuel de l'utilisateur Accessoires en option

• Cordons de raccordement à fils rigides 24 AWG Cat6 de la série N202

• Câbles HDMI 2.0 haute vitesse de la série P569-XXX-CERT ou

• Câbles Gen 1/2 USB-C 3.1 de la série U420 20-08-367 93-3D19.indb 2620-08-367 93-3D19.indb 26 3/3/2021 3:25:50 PM3/3/2021 3:25:50 PM27 Caractéristiques du produit

• Permet de prolonger un signal vidéo de 4K x 2K (3 840 x 2

160) @ 60 Hz (comme spécifié dans HDMI 2.0) jusqu'à 70 m

(230 pi) de la source

• Le port HDMI local intégré prend en charge un signal de 4K x 2K (3 840 x 2 160) @ 60 Hz.

• Le port de chargement de la distribution de puissance 3.0 USB Type-C fournit jusqu'à 90 W de puissance de charge.

• Le récepteur à distance inclut un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.

• Prend en charge les systèmes ambiophoniques jusqu'à

• Le récepteur inclut un port Toslink intégré pour l'extraction audio.

• Prêt à l'emploi; aucun logiciel ou lecteur requis

• Prend en charge IR bidirectionnelle et USB 1.1 via la sélection du commutateur DIP

• Inclut la quincaillerie de montage qui permet au transmetteur local et au récepteur à distance d'être installés au mur, ou montés dans un bâti ou sur un poteau 20-08-367 93-3D19.indb 2720-08-367 93-3D19.indb 27 3/3/2021 3:25:50 PM3/3/2021 3:25:50 PM28 Clause de non-responsabilité Avant l'installation, vérifier les paramètres suivants de la ou des sources et de la ou des télévisions/du ou des moniteurs :

1. Configurer l'affichage à 60 Hz. Revérifier les réglages de

l'usine, car ils peuvent être configurés par défaut à une fréquence moindre (Hz) que celle annoncée.

2. S'assurer que le réglage d'entrée du moniteur est configuré

à HDMI 2.0. Certains écrans peuvent avoir un réglage par défaut configuré à HDMI 1.4.

3. Vérifier si le réglage Ultra HD (UHD) Deep Color (couleur

foncée ultra-haute définition) est activé sur la télévision/ le moniteur. Confirmer avec le fabricant de la télévision/du moniteur quels ports HDMI prennent en charge UHD Deep Color (couleur foncée ultra-haute définition).

4. Vérifier le commutateur USB/IR. Le réglage par défaut est « IR ».

Remarque : Pour raccorder un moniteur local à l'installation, le réglage UHD Deep Color peut devoir être désactivé sur la télévision/le moniteur local(e) (selon la marque/le modèle) pour obtenir une résolution de 4K 60 Hz. 20-08-367 93-3D19.indb 2820-08-367 93-3D19.indb 28 3/3/2021 3:25:50 PM3/3/2021 3:25:50 PM29 Instructions de montage Le B127A-1A1-BCBH inclut la quincaillerie de montage qui permet différentes méthodes de montage. Les images suivantes illustrent comment les supports de montage inclus peuvent être fixés pour différentes installations. Remarque : Le modèle illustré sur les images ci-dessous est pour des fins d'illustration uniquement. Le produit peut varier selon le numéro de modèle, la taille ou l'orientation des ports. Les options de montage pour tous les appareils sur IP sont les mêmes. Montage sur poteau Montage au mur Montage en bâti de 48,3 cm (19 po) 20-08-367 93-3D19.indb 2920-08-367 93-3D19.indb 29 3/3/2021 3:25:50 PM3/3/2021 3:25:50 PM30 Installation Remarques :

• S'assurer que tout l'équipement de l'installation — comme les télévisions, un PC portable Type-C et le transmetteur — est hors tension.

• Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.

• Pour obtenir la distance et la performance maximales, utiliser un câble Cat6 à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat6 ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un câble dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un câble dont le calibre est inférieur. Tous les câbles Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG.

• Aucune alimentation externe n'est requise pour les récepteurs à distance en raison de la technologie alimentation par câble (PoC) incorporée au transmetteur. 20-08-367 93-3D19.indb 3020-08-367 93-3D19.indb 30 3/3/2021 3:25:50 PM3/3/2021 3:25:50 PM31 Installation

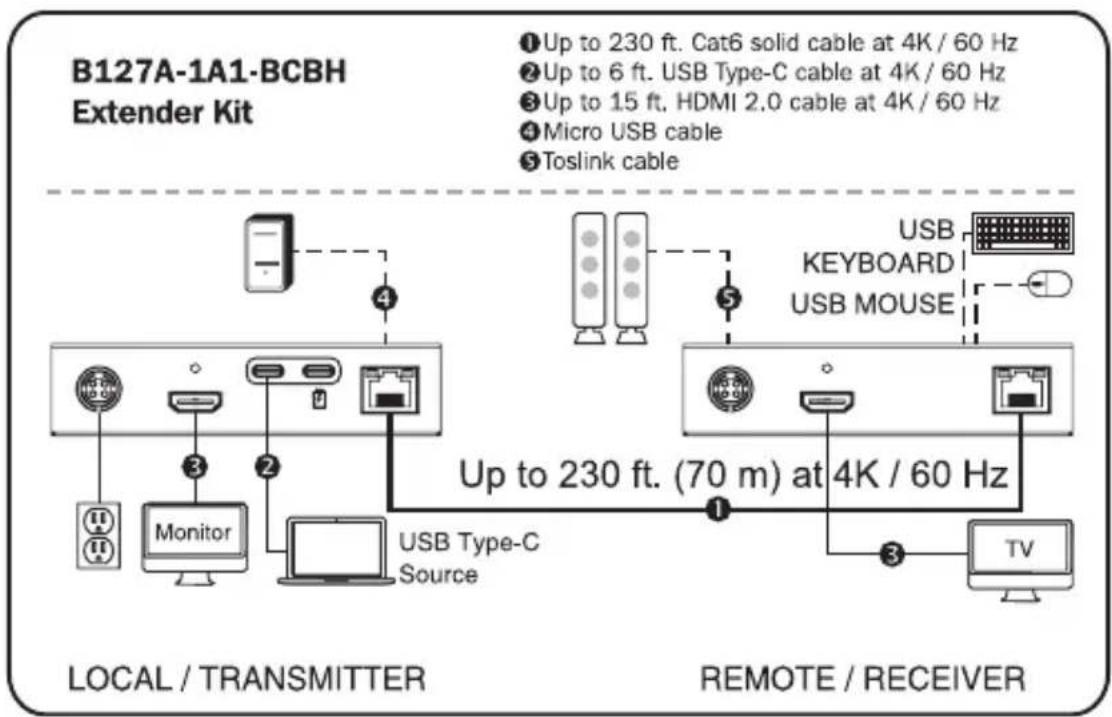

1. À l'aide d'un câble USB 3.0 Type-C, connecter la source USB

Type-C au port INPUT (entrée) sur le transmetteur local.

2. Facultatif : À l'aide d'un câble HDMI 2.0 (comme les câbles de la

série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), connecter un moniteur local au port LOCALOUT (sortie locale) sur le transmetteur local B127A-1A1-BCBH.

3. À l'aide d'un câble Cat6, raccorder le port RJ45 sur le

transmetteur local au port RJ45 sur le récepteur à distance.

4. À l'aide d'un câble HDMI 2.0 (comme les câbles de la série

P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder le port HDMI du récepteur à distance à un moniteur.

5. Mettre les téléviseurs/moniteurs connectés sous tension. Le

voyant à DEL LOCAL (orange) s'allumera pour indiquer que le port local est connecté à un écran.

6. Brancher l'alimentation externe au transmetteur local et le brancher

à une prise murale disponible ou (facultatif) à un parasurtenseur, une unité de distribution de puissance (PDU) ou un onduleur Tripp Lite. Le voyant à DEL POWER (alimentation) (vert) sur le transmetteur local s'allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Le voyant à DEL POWER (alimentation) (vert) sur le récepteur à distance s'allumera pour indiquer que l'appareil est alimenté par le transmetteur local par le biais de la technologie PoC.

7. Mettre la source USB Type-C sous tension. Le voyant à DEL

OUTPUT (sortie) (orange) s'allume sur le transmetteur pour indiquer qu'un signal est reçu de la source.

8. Le voyant à DEL RJ45 (orange) s'allumera sur le transmetteur

local et le récepteur à distance pour indiquer qu'un signal est reçu de la source vers l'écran. L'écran devrait maintenant s'afficher sur le moniteur connecté. 20-08-367 93-3D19.indb 3120-08-367 93-3D19.indb 31 3/3/2021 3:25:50 PM3/3/2021 3:25:50 PM32 La trousse de prolongateur fournit les contrôles fonctionnels suivants :

• USB 1.1 – Une entrée Micro-USB au niveau du transmetteur, sorties doubles USB-A au niveau du récepteur

• IR bidirectionnelle – Prises doubles de 3,5 mm au niveau du transmetteur et du récepteur

• Toslink – Sortie audio au niveau du récepteur Remarque : Toutes les étapes suivantes USB/IR/Toslink sont facultatives. Pour l'emplacement des ports, consulter le schéma dans la section Installation de la trousse de prolongateur. Commande IR

1. Raccorder un câble IR-OUT fourni par l'utilisateur au port IR-

OUT du transmetteur. Placer le capteur sur le câble IR-OUT dans un espace dégagé à la vue de l'appareil étant contrôlé. Raccorder ensuite un câble IR-IN fourni par l'utilisateur au port IR-IN du récepteur. Le câble IR-IN communiquera la commande voulue via le câble IR-OUT du transmetteur. Remarque : Le câble IR-OUT reçoit le signal de la télécommande et l’envoie à l'appareil étant contrôlé (p. ex. lecteur Blu-ray™). Commande USB/IR/Toslink 20-08-367 93-3D19.indb 3220-08-367 93-3D19.indb 32 3/3/2021 3:25:50 PM3/3/2021 3:25:50 PM33 Commande USB/IR/Toslink Commande USB

1. À l'aide d'un câble USB Micro-B fourni par l'utilisateur (comme

un câble USB de la série U050-XXX de Tripp Lite), raccorder le port Micro-B du transmetteur. Raccorder ensuite un clavier et une souris aux ports USB-A disponibles sur le récepteur. Commande Toslink

1. Avec un câble Toslink fourni par l'utilisateur (comme les câbles

de la série A102-XXM de Tripp Lite), connecter un récepteur audio, un ou des haut-parleurs ou un autre système audio équipé d'une entrée numérique Toslink. 20-08-367 93-3D19.indb 3320-08-367 93-3D19.indb 33 3/3/2021 3:25:50 PM3/3/2021 3:25:50 PM34 Garantie limitée de 1 an TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir une réparation sous la présente garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (RMA) auprès de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation reconnu par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque. SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE

NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue Garantie 20-08-367 93-3D19.indb 3420-08-367 93-3D19.indb 34 3/3/2021 3:25:50 PM3/3/2021 3:25:50 PM35 Garantie responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres. Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne) En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)

• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l’appareil de maintien de la vie ou de nuire de façon majeure à sa sécurité ou à son efficacité. La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations. 20-08-367 93-3D19.indb 3520-08-367 93-3D19.indb 35 3/3/2021 3:25:50 PM3/3/2021 3:25:50 PM36 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support 20-08-367 93-3D19_RevA 20-08-367 93-3D19.indb 3620-08-367 93-3D19.indb 36 3/3/2021 3:25:50 PM3/3/2021 3:25:50 PM37 КВМ-ретранслятор в комплекте с переходником USB-C
