B127A111BHTH - Extension audio/video Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

MODE D'EMPLOI B127A111BHTH Tripp Lite

Modèle du répéteur : B127A-010-H 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support Droits d'auteur © 2021 Tripp Lite. Tous droits réservés. Manuel de l'utilisateur English 1 • Español 27 • Русский 79 • Deutsch 105 20-10-008-933D27-Book.indb 5320-10-008-933D27-Book.indb 53 4/21/2021 4:00:32 PM4/21/2021 4:00:32 PM54

B127A-110-BH B127A-010-H Appareils local et à distance (LR), appareil à distance (R), répéteur (RT) LR LR LR R RT Alimentations externes (0 ou 1) 1 1 1 1 0 Quincaillerie de montage O O O O N Contenu de l'emballage Caractéristiques du produit Tout

• Prend en charge des résolutions vidéo jusqu'à 4K x 2K (3 840 x 2 160) @ 60 Hz, comme spécifié dans HDMI 2.0, avec sous- échantillonnage de la chrominance 4:4:4

• Prend en charge les systèmes ambiophoniques jusqu'à 7.1 canaux

• Compatible HDCP 2.2- et HDR

• Prêt à l'emploi; aucun logiciel ou lecteur requis Remarque : La norme USB 1.1 et IR bidirectionnelle s'appliquent uniquement aux trousses de prolongateur et non pas au répéteur. 20-10-008-933D27-Book.indb 5420-10-008-933D27-Book.indb 54 4/21/2021 4:00:32 PM4/21/2021 4:00:32 PM55 Caractéristiques du produit

• Trousse de prolongateur d'alimentation par câble (PoC) HDMI sur Cat6

• Permet de prolonger un signal de 4K x 2K (3 840 x 2 160) @ 60 Hz (comme spécifié dans HDMI 2.0) jusqu'à 70 m (230 pi) de la source

• Le port HDMI local intégré prend en charge un signal de 4K @ 60 Hz.

• L'appareil récepteur à distance comporte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.

• Prend en charge les systèmes ambiophoniques jusqu'à 7.1 canaux

• Le récepteur est doté d'un port Toslink intégré pour la fonction d'extraction audio.

• Compatible avec HDCP 2.2

• Prêt à l'emploi; aucun logiciel ou lecteur requis

• Prise en charge IR bidirectionnelle et la fonction USB 1.1 par le biais de la sélection du commutateur DIP

• Inclut la quincaillerie de montage qui permet au transmetteur local et au récepteur à distance d'être installés au mur, ou montés dans un bâti ou sur un poteau

• La fonction d'alimentation par câble (PoC) permet de brancher la source d'alimentation externe au transmetteur ou au récepteur et d'alimenter les deux appareils. 20-10-008-933D27-Book.indb 5520-10-008-933D27-Book.indb 55 4/21/2021 4:00:32 PM4/21/2021 4:00:32 PM56 Caractéristiques du produit

• Trousse de prolongateur d'alimentation par câble (PoC) HDMI sur Cat6 avec récepteur à queue de cochon

• Permet de prolonger un signal de 4K x 2K (3 840 x 2 160) @ 60 Hz (comme spécifié dans HDMI 2.0) jusqu'à 70 m (230 pi) de la source

• Le port HDMI local intégré prend en charge un signal de 4K @ 60 Hz.

• Le récepteur à distance comporte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID avec un cordon HDMI mâle de 0,3 m (1 pi).

• Prend en charge les systèmes ambiophoniques jusqu'à

• Compatible avec HDCP 2.2

• Prêt à l'emploi; aucun logiciel ou lecteur requis

• Inclut la quincaillerie de montage qui permet au transmetteur local et au récepteur à distance d'être installés au mur, ou montés dans un bâti ou sur un poteau

• La fonction d'alimentation par câble (PoC) permet de brancher la source d'alimentation externe au transmetteur et d'alimenter les deux appareils. 20-10-008-933D27-Book.indb 5620-10-008-933D27-Book.indb 56 4/21/2021 4:00:32 PM4/21/2021 4:00:32 PM57 Caractéristiques du produit

• Trousse de prolongateur d'alimentation par câble (PoC) HDMI sur Cat6 pouvant être configurée en chaîne

• L'émetteur-récepteur à distance comporte un égalisateur (EQ) intégré, un réglage automatique de l'image EDID et un port d'expansion RJ45 pour connecter le prochain B127A-110-BH.

• L'émetteur-récepteur est doté d'un port Toslink intégré pour la fonction d'extraction audio.

• Permet de prolonger et d'élargir un signal 4K x 2K (3 840 x 2 160) @ 60 Hz, comme spécifié dans HDMI 2.0, dans une installation over Cat6, permettant la présence de plusieurs moniteurs à différents points dans une chaîne en ajoutant jusqu'à quatre appareils B127A-110-BH

• Prolonge un signal 4K (3 840 x 2 160) @ 60 Hz jusqu'à 70,1 m (230 pi) supplémentaires ou un signal 1 080 p @ 60 Hz jusqu'à 70,1 m (230 pi) supplémentaires de chaque appareil à distance/ répéteur vers l'appareil suivant dans la chaîne (dans une installation complète en guirlande de quatre niveaux, un signal de 4K (3 840 x 216) @ 60 Hz jusqu'à 280,4 m (920 pi) ou un un signal 1 080 p @ 60 Hz jusqu'à 152,4 m (500 pi) de la source vers le dernier appareil à distance de la chaîne

• Prend en charge les systèmes ambiophoniques jusqu'à 7.1 canaux

• L'émetteur-récepteur est doté d'un port Toslink intégré pour la fonction d'extraction audio. 20-10-008-933D27-Book.indb 5720-10-008-933D27-Book.indb 57 4/21/2021 4:00:32 PM4/21/2021 4:00:32 PM58 Caractéristiques du produit

• Compatible avec HDCP 2.2

• Prêt à l'emploi; aucun logiciel ou lecteur requis

• Inclut la quincaillerie de montage qui permet à l'appareil d'être installé au mur, monté dans un bâti ou sur un poteau

• La fonction d'alimentation par câble (PoC) permet de brancher la source d'alimentation externe au transmetteur ou au récepteur et d'alimenter les appareils connectés. B127A-110-BH

• Émetteur-récepteur à distance à alimentation par câble (PoC) HDMI sur Cat6

• Fonctionne avec le B127A-111-BHTH pour prolonger un signal 4K x 2K (3 840 x 2 160) @ 60 Hz, comme spécifié dans HDMI 2.0, jusqu'à 70 m (230 pi)

• Cet émetteur-récepteur comporte un égalisateur (EQ) intégré, un réglage automatique de l'image EDID et un port d'expansion RJ45 pour connecter le prochain B127A-110-BH.

• L'émetteur-récepteur est doté d'un port Toslink intégré pour la fonction d'extraction audio. 20-10-008-933D27-Book.indb 5820-10-008-933D27-Book.indb 58 4/21/2021 4:00:32 PM4/21/2021 4:00:32 PM59 Caractéristiques du produit B127A-010-H

• Le répéteur permet de prolonger la transmission d'un signal 4K x 2K (3 840 x 2 160) @ 60 Hz, comme spécifié dans HDMI 2.0, jusqu'à un total de 120 m (400 pi).

• La technologie d'alimentation par câble (PoC) signifie qu'aucune alimentation externe n'est requise pour alimenter l'appareil.

• Compatible HCDP 2.2 et HDR

• Prend en charge les systèmes ambiophoniques jusqu'à 7.1 canaux Accessoires en option :

• Cordons de raccordement à fils rigides 24 AWG Cat6 de série N202

• Câbles HDMI 2.0 haute vitesse de la série P569-XXX-CERT ou

20-10-008-933D27-Book.indb 5920-10-008-933D27-Book.indb 59 4/21/2021 4:00:32 PM4/21/2021 4:00:32 PM60 Clause de non-responsabilité Avant l'installation, vérifier les paramètres suivants de la ou des sources et du téléviseur/du ou des moniteurs :

1. Configurer l'affichage à 60 Hz. Revérifier les réglages de

l'usine, car ils peuvent être configurés par défaut à une fréquence moindre (Hz) que celle annoncée.

2. S'assurer que le réglage d'entrée du moniteur est configuré

à HDMI 2.0. Certains écrans peuvent avoir un réglage par défaut configuré à HDMI 1.4.

3. Vérifier que la fonctionnalité HDR du moniteur est activée.

Cette fonctionnalité peut être désactivée comme paramètre d'usine pour certains écrans.

4. Vérifier si le réglage Ultra HD (UHD) Deep Color (couleur

foncée ultra-haute définition) est activé sur le téléviseur/ moniteur. Confirmer avec le fabricant du téléviseur/moniteur quels ports HDMI prennent en charge UHD Deep Color (couleur foncée ultra-haute définition).

5. Vérifier le commutateur DIP USB/IR pour s'assurer que le

réglage par défaut est configuré à IR. Remarque : Pour raccorder un moniteur local à l'installation, le réglage UHD Deep Color peut devoir être désactivé sur le téléviseur/ moniteur local (selon la marque/le mode) pour obtenir une résolution de 4K 60 Hz. 20-10-008-933D27-Book.indb 6020-10-008-933D27-Book.indb 60 4/21/2021 4:00:32 PM4/21/2021 4:00:32 PM61 Instructions de montage (certains modèles seulement) Le B127A-1A1-BHBH, B127A-1A1-BHPH, B127A-111-BHTH et B127A-110-BH incluent la quincaillerie de montage qui permet différentes méthodes de montage. Les images suivantes illustrent comment les supports de montage inclus peuvent être fixés pour différentes installations. Remarque : Le modèle illustré sur les images ci-dessous est pour des fins d'illustration uniquement. Le produit peut varier selon le numéro de modèle, la taille ou l'orientation des ports. Les options de montage pour tous les appareils sur IP sont les mêmes. Montage au mur Montage en bâti de 48,3 cm (19 po) Montage sur poteau 20-10-008-933D27-Book.indb 6120-10-008-933D27-Book.indb 61 4/21/2021 4:00:32 PM4/21/2021 4:00:32 PM62 Installation de la trousse du prolongateur standard Remarques :

1) Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne

correctement avant de tirer les câbles à travers les plafonds/murs.

2) Pour obtenir la distance et la performance maximales, utiliser un câble

Cat6 à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat6 ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un câble dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un câble dont le calibre est inférieur. Tous les câbles Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG.

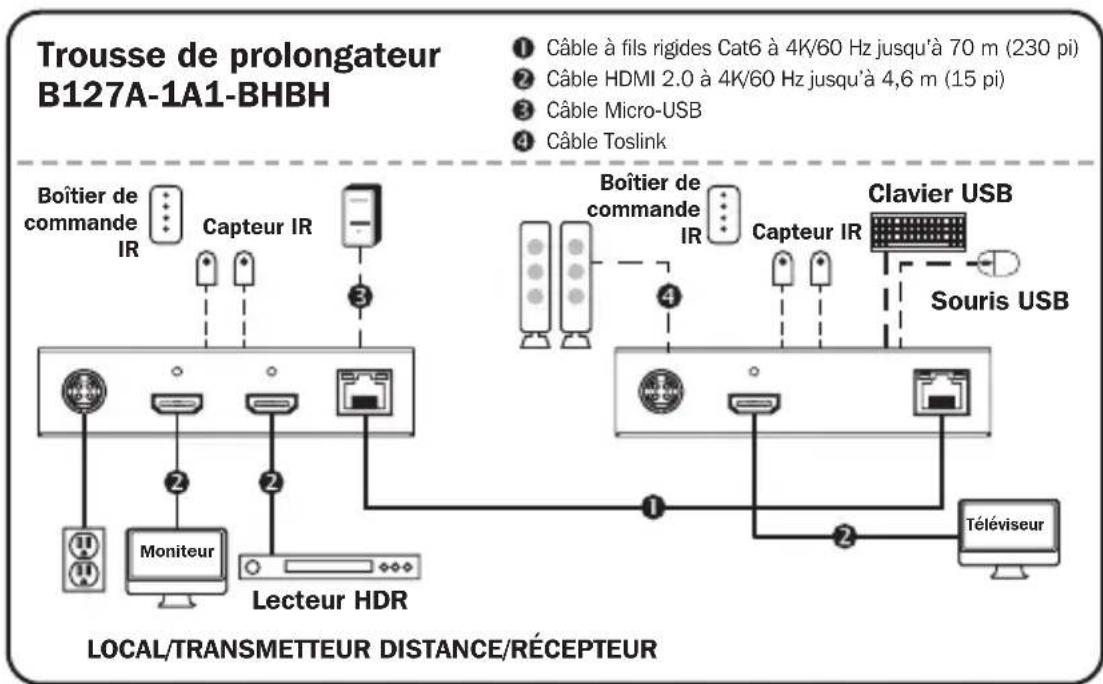

3) Le diagramme d'installation illustre un appareil B127A-1A1-BHBH.

4) Aucune alimentation externe n'est requise pour les récepteurs à distance

en raison de la technologie alimentation par câble (PoC) incorporée au transmetteur. Trousse de prolongateur

Capteur IR Lecteur HDR

LOCAL/TRANSMETTEUR DISTANCE/RÉCEPTEUR

Moniteur Téléviseur Clavier USB Souris USB Câble à fils rigides Cat6 à 4K/60 Hz jusqu’à 70 m (230 pi) Câble HDMI 2.0 à 4K/60 Hz jusqu’à 4,6 m (15 pi) Câble Micro-USB Câble Toslink Boîtier de commande

1. S'assurer que tout l'équipement de l'installation — comme

les téléviseurs, les lecteurs Blu-ray™ et le transmetteur — est hors tension.

2. À l'aide d'un câble HDMI 2.0 (comme les câbles de la série

P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder une source locale au port INPUT (entrée) sur le transmetteur local.

3. Facultatif pour le B127A-1A1-BHBH : À l'aide d'un câble

HDMI 2.0 (comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), connecter un moniteur local au port LOCALOUT (sortie locale) sur le transmetteur local B127A-1A1-BHBH.

4. Facultatif : Pour une plus longue portée, connecter un

répéteur de signal B127A-010-H au transmetteur et au récepteur via le câblage Cat6. Consulter les fonctionnalités du produit B127A-010-H pour de plus amples informations.

5. À l'aide d'un câble Cat6, raccorder le port RJ45 sur le

transmetteur local au port RJ45 sur le récepteur à distance.

6. À l'aide d'un câble HDMI 2.0 (comme les câbles de la série

P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder le port HDMI du récepteur à distance à un moniteur.

7. Mettre les téléviseurs/moniteurs connectés sous tension. Le

voyant à DEL LOCAL (orange) s'allumera pour indiquer que le port local a été connecté à un écran. 20-10-008-933D27-Book.indb 6320-10-008-933D27-Book.indb 63 4/21/2021 4:00:32 PM4/21/2021 4:00:32 PM64 Installation de la trousse du prolongateur standard

8. Brancher la source d'alimentation externe au transmetteur

local ou au récepteur. La brancher à une prise murale disponible ou à un parasurtenseur, à une unité de distribution de puissance (PDU) ou à un onduleur de Tripp Lite. Le voyant à DEL POWER (alimentation) (vert) sur le transmetteur local s'allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Le voyant à DEL POWER (alimentation) (vert) sur le récepteur à distance s'allumera pour indiquer que l'appareil est alimenté par le transmetteur local par le biais de la technologie PoC.

9. Mettre la source HDMI sous tension. Le voyant à DEL

OUTPUT (sortie) (orange) s'allume sur le transmetteur pour indiquer qu'un signal est reçu de la source.

10. Le voyant à DEL RJ45 (orange) s'allumera sur le

transmetteur local et le récepteur à distance pour indiquer qu'un signal est reçu de la source vers l'écran. L'écran devrait maintenant s'afficher sur le ou les moniteurs connectés. 20-10-008-933D27-Book.indb 6420-10-008-933D27-Book.indb 64 4/21/2021 4:00:32 PM4/21/2021 4:00:32 PM65 Installation de la trousse du prolongateur standard Remarques :

1) Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne

correctement avant de tirer les câbles à travers les plafonds/murs.

2) Pour obtenir la distance et la performance maximales, utiliser un câble Cat6

à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat6 ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un câble dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un câble dont le calibre est inférieur. Tous les câbles Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG.

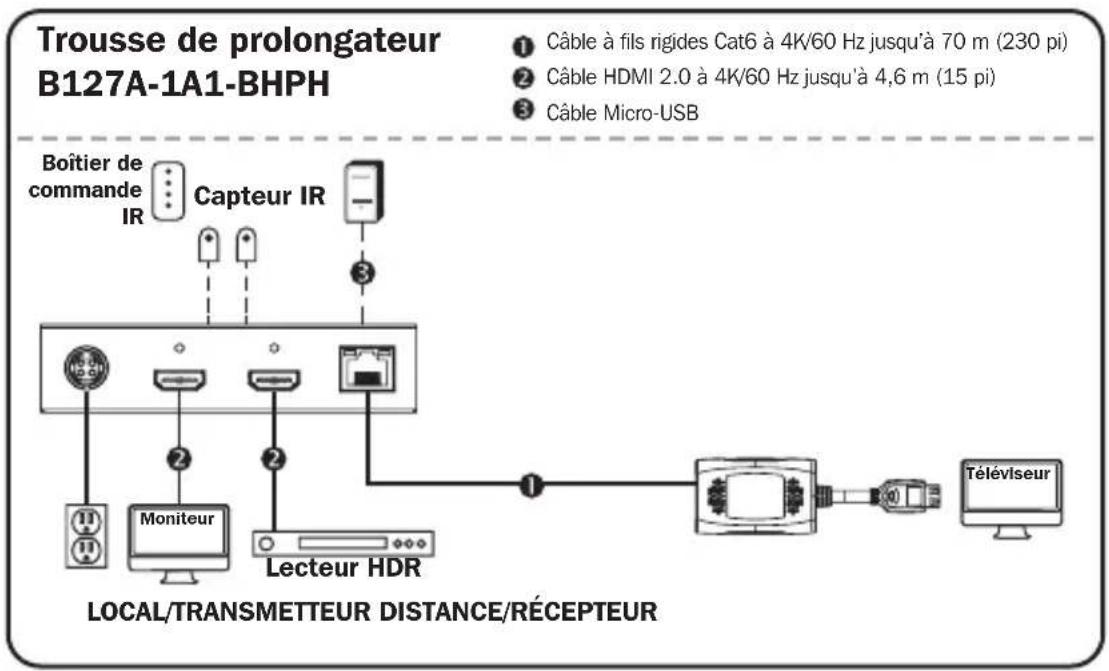

3) Le diagramme d'installation illustre un appareil B127A-1A1-BHPH.

4) Aucune alimentation externe n'est requise pour les récepteurs à distance

en raison de la technologie alimentation par câble (PoC) incorporée au transmetteur. Trousse de prolongateur

Capteur IR Lecteur HDR

LOCAL/TRANSMETTEUR DISTANCE/RÉCEPTEUR

Moniteur Téléviseur Câble à fils rigides Cat6 à 4K/60 Hz jusqu’à 70 m (230 pi) Câble HDMI 2.0 à 4K/60 Hz jusqu’à 4,6 m (15 pi) Câble Micro-USB 20-10-008-933D27-Book.indb 6520-10-008-933D27-Book.indb 65 4/21/2021 4:00:32 PM4/21/2021 4:00:32 PM66 Installation de la trousse du prolongateur standard

1. S'assurer que tout l'équipement de l'installation — comme

les téléviseurs, les lecteurs Blu-ray et le transmetteur — est hors tension.

2. À l'aide d'un câble HDMI 2.0 (comme les câbles de la série

P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder une source locale au port INPUT (entrée) sur le transmetteur local.

3. Facultatif pour le B127A-1A1-BHPH : À l'aide d'un câble

HDMI 2.0 (comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), connecter un moniteur local au port LOCALOUT (sortie locale) sur le transmetteur local B127A-1A1-BHPH.

4. Facultatif : Pour une plus longue portée, connecter un

répéteur de signal B127A-010-H au transmetteur et au récepteur via le câblage Cat6. Consulter les fonctionnalités du produit B127A-010-H pour de plus amples informations.

5. À l'aide d'un câble Cat6, raccorder le port RJ45 sur le

transmetteur local au port RJ45 sur le récepteur à distance.

Raccorder le câble HDMI du récepteur à distance à un moniteur/téléviseur.

7. Mettre les téléviseurs/moniteurs connectés sous tension. Le

voyant à DEL LOCAL (orange) s'allumera pour indiquer que le port local a été connecté à un écran. 20-10-008-933D27-Book.indb 6620-10-008-933D27-Book.indb 66 4/21/2021 4:00:32 PM4/21/2021 4:00:32 PM67 Installation de la trousse du prolongateur standard

8. Brancher la source d'alimentation externe au transmetteur.

La brancher à une prise murale disponible ou à un parasurtenseur, à une unité de distribution de puissance ou à un onduleur de Tripp Lite. Le voyant à DEL POWER (alimentation) (vert) sur le transmetteur local s'allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Le voyant à DEL POWER (alimentation) (vert) sur le récepteur à distance s'allumera pour indiquer que l'appareil est alimenté par le transmetteur local par le biais de la technologie PoC.

9. Mettre la source HDMI sous tension. Le voyant à DEL

OUTPUT (sortie) (orange) s'allume sur le transmetteur pour indiquer qu'un signal est reçu de la source.

10. Le voyant à DEL RJ45 (orange) s'allumera sur le

transmetteur local et le récepteur à distance pour indiquer qu'un signal est reçu de la source vers l'écran. L'écran devrait maintenant s'afficher sur le ou les moniteurs connectés. 20-10-008-933D27-Book.indb 6720-10-008-933D27-Book.indb 67 4/21/2021 4:00:32 PM4/21/2021 4:00:32 PM68 Installation de la trousse du prolongateur standard Remarques :

1) Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne

correctement avant de tirer les câbles à travers les plafonds/murs.

2) Pour obtenir la distance et la performance maximales, utiliser un câble

Cat6 à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat6 ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un câble dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un câble dont le calibre est inférieur. Tous les câbles Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG.

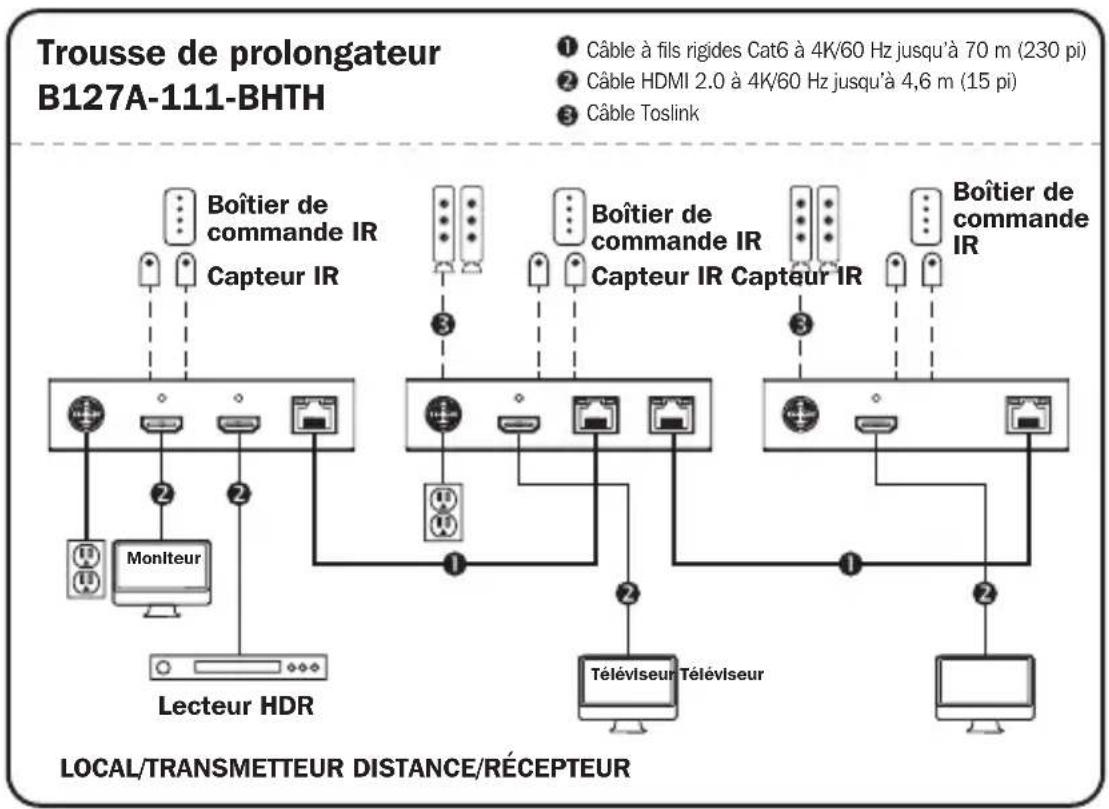

3) Le diagramme d'installation illustre un appareil B127A-111-BHTH.

4) Aucune alimentation externe n'est requise pour les récepteurs à distance

en raison de la technologie alimentation par câble (PoC) incorporée au transmetteur. Trousse de prolongateur

Boîtier de commande IR Boîtier de commande IR Boîtier de commande

Capteur IR Capteur IR Capteur IR Lecteur HDR

LOCAL/TRANSMETTEUR DISTANCE/RÉCEPTEUR

Moniteur Téléviseur Téléviseur Câble à fils rigides Cat6 à 4K/60 Hz jusqu’à 70 m (230 pi) Câble HDMI 2.0 à 4K/60 Hz jusqu’à 4,6 m (15 pi) Câble Toslink 20-10-008-933D27-Book.indb 6820-10-008-933D27-Book.indb 68 4/21/2021 4:00:32 PM4/21/2021 4:00:32 PM69 Installation de la trousse du prolongateur standard

1. S'assurer que tout l'équipement de l'installation — comme

les téléviseurs, les lecteurs Blu-ray et le transmetteur — est hors tension.

2. À l'aide d'un câble HDMI 2.0 (comme les câbles de la série

P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder une source locale au port INPUT (entrée) sur le transmetteur local.

3. Facultatif pour le B127A-111-BHTH : À l'aide d'un câble

HDMI 2.0 (comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), connecter un moniteur local au port LOCALOUT (sortie locale) sur le transmetteur local B127A-111-BHTH.

4. À l'aide d'un câble Cat6, raccorder le port RJ45 sur le

transmetteur local au port RJ45 sur le récepteur à distance.

5. À l'aide d'un câble HDMI 2.0 (comme les câbles de la série

P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder le port HDMI du récepteur ou de l'émetteur-récepteur à distance à un moniteur.

6. Mettre les téléviseurs/moniteurs connectés sous tension. Le

voyant à DEL LOCAL (orange) s'allumera pour indiquer que le port local a été connecté à un écran. 20-10-008-933D27-Book.indb 6920-10-008-933D27-Book.indb 69 4/21/2021 4:00:32 PM4/21/2021 4:00:32 PM70 Installation de la trousse du prolongateur standard

7. Brancher la source d'alimentation externe au transmetteur.

La brancher à une prise murale disponible ou à un parasurtenseur, à une unité de distribution de puissance ou à un onduleur de Tripp Lite. Le voyant à DEL POWER (alimentation) (vert) sur le transmetteur local s'allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Le voyant à DEL POWER (alimentation) (vert) sur le récepteur à distance s'allumera pour indiquer que l'appareil est alimenté par le transmetteur local par le biais de la technologie PoC.

8. Mettre la source HDMI sous tension. Le voyant à DEL

OUTPUT (sortie) (orange) s'allume sur le transmetteur pour indiquer qu'un signal est reçu de la source.

9. Le voyant à DEL RJ45 (orange) s'allumera sur le

transmetteur local et le récepteur à distance pour indiquer qu'un signal est reçu de la source vers l'écran. L'écran devrait maintenant s'afficher sur le moniteur connecté. 20-10-008-933D27-Book.indb 7020-10-008-933D27-Book.indb 70 4/21/2021 4:00:32 PM4/21/2021 4:00:32 PM71 Installation en guirlande d'un émetteur-récepteur (B127A-110-BH seulement) Remarques :

1) Effectuer un essai pour s'assurer que l'ensemble de l'installation

fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.

2) Pour obtenir la distance et la performance maximales, utiliser un

câble Cat5e/6 à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat5e/6 ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un câble dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un câble dont le calibre est inférieur. Tous les câbles Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG.

3) Le diagramme d'installation illustre l'installation du B127A-111-BHTH

et du B17A-110-BH. 20-10-008-933D27-Book.indb 7120-10-008-933D27-Book.indb 71 4/21/2021 4:00:32 PM4/21/2021 4:00:32 PM72 Installation en guirlande d'un émetteur-récepteur (B127A-110-BH seulement) Émetteur-récepteur B127A-110-BH Boîtier de commande IR Boîtier de commande IR Boîtier de commande

Capteur IR Capteur IR Capteur IR Capteur IR Capteur IR Niveau 1 Niveau 2 Niveau 3 Niveau 4 Lecteur HDR MoniteurTéléviseurTéléviseurTéléviseurTéléviseur Câble à fils rigides Cat6 à 4K/60 Hz jusqu’à 70 m (230 pi) Câble HDMI 2.0 à 4K/60 Hz jusqu’à 4,6 m (15 pi) Câble Toslink 20-10-008-933D27-Book.indb 7220-10-008-933D27-Book.indb 72 4/21/2021 4:00:32 PM4/21/2021 4:00:32 PM73

1. S'assurer que tout l'équipement de l'installation — comme les

téléviseurs, les lecteurs Blu-ray et le transmetteur — est hors tension.

2. Raccorder la source HDMI au port INPUT (entrée) sur le

B127A-111-BHTH en utilisant un câble HDMI de la série P568 de Tripp Lite.

3. Raccorder un moniteur local au port HDMI LOCAL en utilisant

un câble HDMI de la série P568 de Tripp Lite.

4. Brancher l'alimentation externe à l'appareil local et le brancher

à un parasurtenseur, à une unité de distribution de puissance (PDU) ou à un onduleur de Tripp Lite. Le voyant à DEL RJ45 vert s'allume pour indiquer que l'appareil est alimenté par une source d'alimentation externe.

5. À l'aide d'un câble Cat5e/6, raccorder un des ports de sortie

RJ45 sur l'appareil local au port d'entrée RJ45 sur l’émetteur- récepteur B127A-110-BH.

6. Raccorder un moniteur au port HDMI OUTPUT (sortie) sur

l'émetteur-récepteur en utilisant un câble HDMI de la série P568 de Tripp Lite.

7. Le voyant à DEL vert d'alimentation et les voyants à DEL

verts RJ45 sur l'émetteur-récepteur s'allument pour indiquer que l'appareil est alimenté. Jusqu'à quatre appareils peuvent être installés en guirlande (trois émetteurs-récepteurs et un récepteur). Pour connecter des émetteurs-récepteurs supplémentaires, passer à l'étape 8. Pour terminer l'installation avec un appareil B127A-110-BH, passer à l'étape 12. Installation en guirlande d'un émetteur-récepteur (B127A-110-BH seulement) 20-10-008-933D27-Book.indb 7320-10-008-933D27-Book.indb 73 4/21/2021 4:00:32 PM4/21/2021 4:00:32 PM74 Installation en guirlande d'un émetteur-récepteur (B127A-110-BH seulement)

8. À l'aide d'un câble Cat5e/6, raccorder le port RJ45 OUTPUT

(sortie) sur le récepteur B127A-111-BHTH au port RJ45 INPUT (entrée) sur le B127A-110-BH.

9. Raccorder un moniteur au port HDMI OUTPUT (sortie) sur le

B127A-110-BH venant tout juste d'être ajouté en utilisant un câble HDMI de la série P568 de Tripp Lite.

10. Brancher l'alimentation externe au B127A-110-BH, puis le

brancher à un parasurtenseur,à une unité de distribution de puissance (PDU) ou à un onduleur de Tripp Lite. Le voyant à DEL vert d'alimentation et les voyants à DEL verts RJ45 s'allumeront pour indiquer que l'appareil est alimenté.

11. Pour ajouter un second B127A-110-BH, répéter les étapes

8 à 10. Pour terminer l'installation avec un B127A-110-BH, passer à l'étape 12.

12. À l'aide d'un câble Cat5e/6, raccorder le port RJ45 OUTPUT

(sortie) sur le dernier B127A-110-BH au port RJ45 INPUT (entrée).

13. Raccorder un moniteur au port HDMI OUTPUT (sortie) sur le

B127A-110-BH en utilisant un câble HDMI de la série P568 de Tripp Lite.

14. Le voyant à DEL vert sur le B127A-110-BH s'allumera pour

indiquer que l'appareil est alimenté par l'émetteur-récepteur précédent. Le voyant à DEL orange s'allumera pour indiquer que l'appareil est raccordé à un appareil à distance/répéteur sous tension. 20-10-008-933D27-Book.indb 7420-10-008-933D27-Book.indb 74 4/21/2021 4:00:32 PM4/21/2021 4:00:32 PM75 Installation en guirlande d'un émetteur-récepteur (B127A-110-BH seulement)

15. Mettre la source HDMI sous tension. Les voyants à DEL

orange sur l'appareil local s'allumeront pour indiquer qu'un signal est reçu de la source.

16. Au besoin, utiliser l'égalisateur sur le ou les appareils à

distance/répéteurs et le récepteur à distance pour régler l'image vidéo.

17. Le nombre maximum de couches en guirlande est 4 pour

une distance totale de 280,4 m (920 pi). Remarque :Un mauvais réglage de l'égalisateur peut amener le moniteur à n'afficher aucune image. Essayer chaque paramètre de l'égalisateur jusqu'à ce qu'une image acceptable soit affichée. 20-10-008-933D27-Book.indb 7520-10-008-933D27-Book.indb 75 4/21/2021 4:00:32 PM4/21/2021 4:00:32 PM76 Commandes USB/IR/Toslink La trousse de prolongateur fournit les contrôles fonctionnels suivants :

• USB 1.1 – Une entrée Micro-USB au niveau du transmetteur, sorties doubles USB-A au niveau du récepteur

• IR bidirectionnelle – Prises doubles de 3,5 mm au niveau du transmetteur et du récepteur

• Sortie Toslink au niveau du récepteur et de l'émetteur- récepteur (facultatif) Raccorder le câble IR-OUT inclus au port IR-OUT du transmetteur. Placer le capteur sur le câble IR-OUT dans un espace dégagé à la vue de l'appareil étant contrôlé. Raccorder ensuite le câble IR-IN inclus au port IR-IN du récepteur. Le câble IR-IN communiquera la commande voulue via le câble IR-OUT du transmetteur. Remarque : Le câble IR-OUT reçoit le signal de la télécommande et l’envoie à l'appareil étant contrôlé (p. ex. lecteur Blu-ray, etc.). (facultatif) À l'aide d'un câble USB Micro-B fourni par l'utilisateur (comme un câble USB de la série U050-XXX de Tripp Lite), raccorder le port Micro-B du transmetteur. Raccorder ensuite un clavier et une souris aux ports USB-A disponibles sur le récepteur. (facultatif) À l'aide d'un câble Toslink (comme les câbles de la série A102-XXM de Tripp Lite), raccorder le câble Toslink à un ensemble de haut-parleurs, à un récepteur audio ou à un autre système audio doté de sorties numériques Toslink. 20-10-008-933D27-Book.indb 7620-10-008-933D27-Book.indb 76 4/21/2021 4:00:32 PM4/21/2021 4:00:32 PM77 Garantie Garantie limitée de 1 an TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de un (1) an à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir une réparation sous la présente garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (RMA) auprès de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation reconnu par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque. SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur. À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres. 20-10-008-933D27-Book.indb 7720-10-008-933D27-Book.indb 77 4/21/2021 4:00:32 PM4/21/2021 4:00:32 PM78 Garantie Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne) En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer le vieil équipement au recyclage pourvu qu'il remplace un équipement équivalent (cela varie selon les pays)

• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile. AVERTISSEMENT Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l’appareil de maintien de la vie ou nuire de façon majeure à sa sécurité ou à son efficacité. La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations. 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support 20-10-008 93-3D27_RevA 20-10-008-933D27-Book.indb 7820-10-008-933D27-Book.indb 78 4/21/2021 4:00:33 PM4/21/2021 4:00:33 PM79 Комплекты ретрансляторов HDMI через Cat6 и ретранслятор (4K/60 Гц) Модели комплектов ретрансляторов: B127A-1A1-BHBH, B127A-1A1-BHPH, B127A-111-BHTH, B127A-110-BH Модель ретранслятора: B127A-010-H 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается. Руководство пользователя English 1 • Español 26 • Français 53 • Deutsch 105 20-10-008-933D27-Book.indb 7920-10-008-933D27-Book.indb 79 4/21/2021 4:00:33 PM4/21/2021 4:00:33 PM80
