B12300160 - Extendeur HDMI Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Extendeur HDMI actif
Marque	Tripp Lite
Modèle	B123-001-60
Distance maximale (1080p @ 60 Hz)	38 mètres
Résolution prise en charge	Jusqu'à 1080p, compatible 3D
Formats audio pris en charge	DTS-HD, Dolby TrueHD, son surround 7.1 canaux
Connecteurs	1 x entrée HDMI (source), 1 x sortie HDMI intégrée (écran), 1 x micro USB (alimentation optionnelle)
Câble intégré	Oui, côté écran
Alimentation	Par câble HDMI (passif) ou via port micro USB (5 V, adaptateur non inclus)
Compatibilité câbles recommandés	Câbles HDMI série P568 de Tripp Lite (24 AWG pour >23 m)
Accessoires inclus	Manuel d'utilisation
Garantie	1 an, limitée
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas utiliser pour des équipements de survie
Pièces détachées	Non disponibles, produit non réparable

FOIRE AUX QUESTIONS - B12300160 Tripp Lite

Quelle est la distance maximale de transmission ?

Avec un signal 1080p à 60 Hz, l'extendeur peut transmettre jusqu'à 38 mètres depuis la source.

L'alimentation est-elle nécessaire ?

La plupart des installations fonctionnent sans alimentation externe. Si l'image ne s'affiche pas, branchez un câble micro USB sur le port de l'extendeur vers un chargeur mural USB (5 V) ou un port USB d'ordinateur.

Quels câbles HDMI utiliser pour de longues distances ?

Pour des distances supérieures à 23 m, utilisez un câble HDMI 24 AWG comme le modèle P568-100-HD de Tripp Lite. Les câbles de la série P568 sont recommandés pour des performances maximales.

Ce produit supporte-t-il le son surround 7.1 ?

Oui, il prend en charge les formats audio DTS-HD et Dolby TrueHD ainsi que les systèmes ambiophoniques 7.1 canaux.

Est-il compatible avec la 3D ?

Oui, l'extendeur est compatible avec les contenus 3D et le système de protection des contenus numériques haute définition (HDCP).

Comment installer l'extendeur ?

Branchez un câble HDMI (le plus long) de la source au port SOURCE de l'extendeur, puis branchez le câble HDMI intégré de l'extendeur au port DISPLAY du moniteur.

Que faire si aucune image n'apparaît ?

Vérifiez d'abord les connexions. Si le problème persiste, alimentez l'extendeur via le port micro USB avec un chargeur mural (par exemple, Tripp Lite U280-002-W12) ou un port USB d'ordinateur.

Quelle est la durée de la garantie ?

La garantie limitée est d'un (1) an à compter de la date d'achat initiale. Elle couvre les vices de matériaux et de fabrication.

Puis-je utiliser cet extendeur avec un câble HDMI standard ?

Oui, mais pour de longues distances, il est fortement recommandé d'utiliser des câbles de qualité comme la série P568 de Tripp Lite pour éviter une perte de signal.

Où trouver le manuel d'utilisation ?

Le manuel est inclus dans l'emballage. Vous pouvez également le télécharger gratuitement au format PDF sur notice-facile.com.

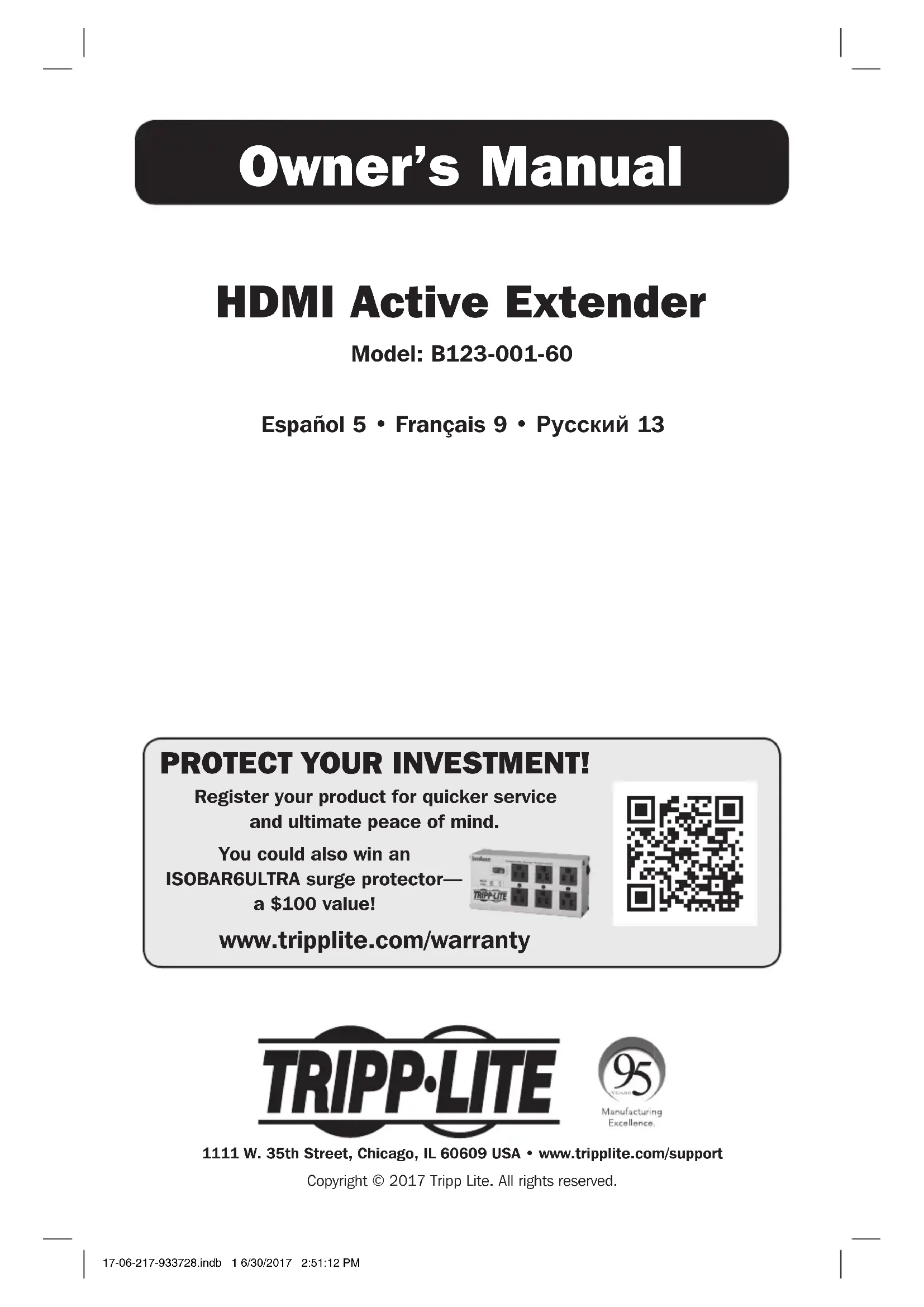

MODE D'EMPLOI B12300160 Tripp Lite

Rallonge active HDMI

Modèle : B123-001-60

Droits d'auteur © 2017 Tripp Lite. Tous droits réservés.

Contenu de l'emballage

Rallonge active HDMI B123-001-60 - Manuel de l'utilisateur

Caractéristiques du produit

• Prolonge un signal 1080p de 60 Hz jusqu'à 38 m de la source
• Prénd en charge DTS-HD, Dolby® True HD et les systèmes ambiophoniques de 7.1 canaux
• Compatible avec le système de protection des contenus numériques en haute définition compatible 3D

Accessoires en option

Cables HDMI de série P568 Cable HDMI vitesse standard, haute définition 24 AWG P568-100-HD, 30,5 m Chargeur mural USB U280-002-W12

Remarques :

1. Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.
2. Le B123-001-60 a été conçu pour être utilisé avec les câbles HDMI de la série P568 de Tripp Lite. Pour obtenir une distance et une performance maximales, il est recommandé d'utiliser les câbles HDMI de la série P568 de Tripp Lite. Pour les distances supérieures à 23 m, un câble 24 AWG comme le câble P568-100-HD de Tripp Lite est requis.
3. Bien que la plupart des installations ne nécessiteront pas d'alimentation, un port micro USB est fourni si de l'alimentation supplémentaire est requise. Si aucune image ne s'affiche après avoir effectué les étapes suivantes, raccorder un cable Micro-USB du port sur l'appareil à un ordinateur USB, un moniteur ou un port de chargeur mural USB, comme l'U280-002-W12 de Tripp Lite.

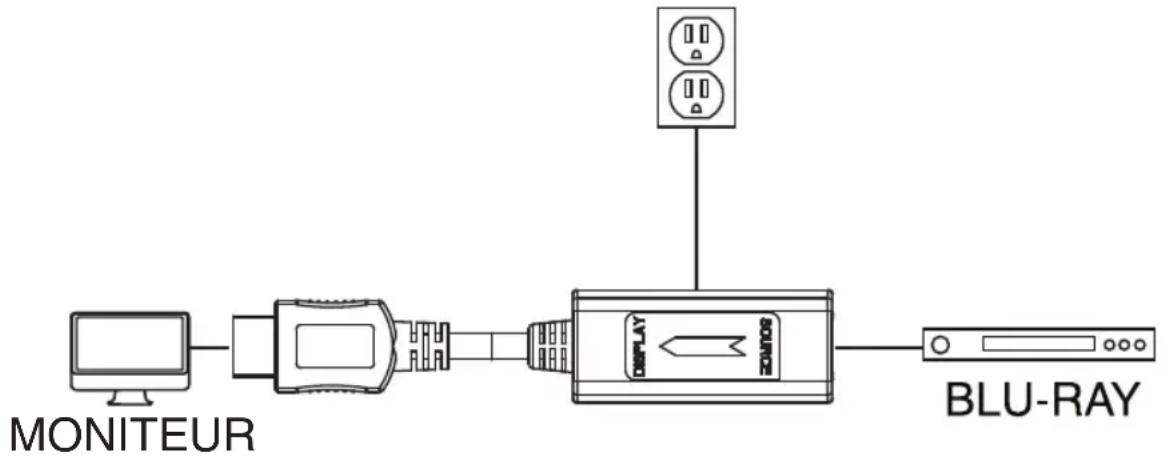

Raccorder le câble HDMI le plus long entre la source et le port SOURCE sur le B123-001-60.

Remarque : Lors de la transmission d'un signal 1 080 p @ 60 Hz, le cable HDMI raccordant la source au B123-001-60 ne doit pas dépasser 38 m.

Raccorder le câble HDMI intégré entre le moniteur HDMI et le port DISPLAY sur le B123-001-60.

Garantie limitée d'un (1) an

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE.

Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d’une brève description du problème et d’un justificatif de la date et du lieu d’achat. Cette garantie ne s’applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d’une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRESENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTS DE QUALITÉ COMMERCIALE ET D'ADEQUATION À UN USAGE PARTICULARIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISE DE L'EVENTUALité DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

L'information de conformité WEEE pour les clients de tripp lite et recyclateurs (union européenne)

Sous les directives et réglementations de déchets d'équipements électriques et électroniques (Waste Electrical and Electronic Equipment, WEEE), lorsque les clients achètent le matériel électrique et électronique neuf de Tripp Lite, ils sont autorisés à :

• Envoyer le nouveau matériel pour le recyclage sur une base de un-contre-un et en nature (ceci varie selon le pays)
• Renvoyer le matériel neuf pour recyclage quand ceci devient eventuellement un rebut

Attention

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie ou une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont sujettes à changement sans préavis.

1111 W. 35th Street, Chicago, IL 60609 USA • www.triplite.com/support
