B12300160 - Extensor hdmi Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Extensor HDMI activo
Marca	Tripp Lite
Modelo	B123-001-60
Distancia máxima (1080p @ 60 Hz)	38 metros
Resolución admitida	Hasta 1080p, compatible con 3D
Formatos de audio admitidos	DTS-HD, Dolby TrueHD, sonido envolvente 7.1 canales
Conectores	1 x entrada HDMI (fuente), 1 x salida HDMI integrada (pantalla), 1 x micro USB (alimentación opcional)
Cable integrado	Sí, lado de la pantalla
Alimentación	Por cable HDMI (pasivo) o mediante puerto micro USB (5 V, adaptador no incluido)
Compatibilidad de cables recomendados	Cables HDMI serie P568 de Tripp Lite (24 AWG para >23 m)
Accesorios incluidos	Manual de usuario
Garantía	1 año, limitada
Mantenimiento	Limpiar con un paño suave y seco
Seguridad	No utilizar para equipos de soporte vital
Piezas de repuesto	No disponibles, producto no reparable

Preguntas frecuentes - B12300160 Tripp Lite

¿Cuál es la distancia máxima de transmisión?

Con una señal 1080p a 60 Hz, el extensor puede transmitir hasta 38 metros desde la fuente.

¿Es necesaria la alimentación?

La mayoría de las instalaciones funcionan sin alimentación externa. Si la imagen no se muestra, conecte un cable micro USB al puerto del extensor hacia un cargador de pared USB (5 V) o un puerto USB de computadora.

¿Qué cables HDMI usar para largas distancias?

Para distancias superiores a 23 m, use un cable HDMI 24 AWG como el modelo P568-100-HD de Tripp Lite. Los cables de la serie P568 se recomiendan para un rendimiento máximo.

¿Este producto admite sonido envolvente 7.1?

Sí, admite formatos de audio DTS-HD y Dolby TrueHD, así como sistemas de sonido envolvente de 7.1 canales.

¿Es compatible con 3D?

Sí, el extensor es compatible con contenido 3D y el sistema de protección de contenido digital de alta definición (HDCP).

¿Cómo instalar el extensor?

Conecte un cable HDMI (el más largo) desde la fuente al puerto SOURCE del extensor, luego conecte el cable HDMI integrado del extensor al puerto DISPLAY del monitor.

¿Qué hacer si no aparece ninguna imagen?

Primero verifique las conexiones. Si el problema persiste, alimente el extensor a través del puerto micro USB con un cargador de pared (por ejemplo, Tripp Lite U280-002-W12) o un puerto USB de computadora.

¿Cuál es la duración de la garantía?

La garantía limitada es de un (1) año a partir de la fecha de compra inicial. Cubre defectos de materiales y mano de obra.

¿Puedo usar este extensor con un cable HDMI estándar?

Sí, pero para largas distancias, se recomienda encarecidamente usar cables de calidad como la serie P568 de Tripp Lite para evitar pérdida de señal.

¿Dónde encontrar el manual de usuario?

El manual está incluido en el embalaje. También puede descargarlo gratis en formato PDF en notice-facile.com.

MANUAL DE USUARIO B12300160 Tripp Lite

Manual del Propietario

Extensor Activ HDMI

Modelo: B123-001-60

English 1 • Français 9 • Pycckn 13

Copyright © 2017 Tripp Lite. Todos los derechos reservados.

Contenido del Empaque

B123-001-60 - Extensor Activo HDMI
- Manual del Propietario

Characteristicas del Producto

• Extienda una BCH 1080p @ 60 Hz hasta 38 m de la fuente
• Soporta DTS-HD, Dolby True HD y Audio de 7.1 canales de sonido envolvente
• Cumple con HDCP y lista para 3D

Accesorios Opcionales

Cables HDMI de la Serie P568
P568-100-HD - Cable HDMI de Velocidad Estandar, de Alta Definacion, 24 AWG
U280-002-W12-Cargador USB de Pared

Instalación

Notas:

1. Pruebe para asegurar de que toda la instalacion travaje correctamente antes de tender los cables a trovés de techos y paredes.
2. El B123-001-60 ha sido Diseño para usarse con cables HDMI de la Serie P568 de Tripp Lite. Para garantizar una distancia y rendimiento máximo, se recomienda utiliser cables HDMI series P568 de Tripp Lite. Para distancias de mas de 23 m, se requires un cable 24 AWG como el P568-100-HD de Tripp Lite.
3. Aúnque la mayoría de las instalaciones no requires alimentación, se proportionscna un puerto Micro USB para el caso de necessitar energia. Si no aparece una imagen afterwards de realizar los siguientes pasos, conecte el cable Micro USB del puerto de la unidad al puerto USB de una computadora, monitor o de cargador USB de pared, como el U280-002-W12 de Tripp Lite.

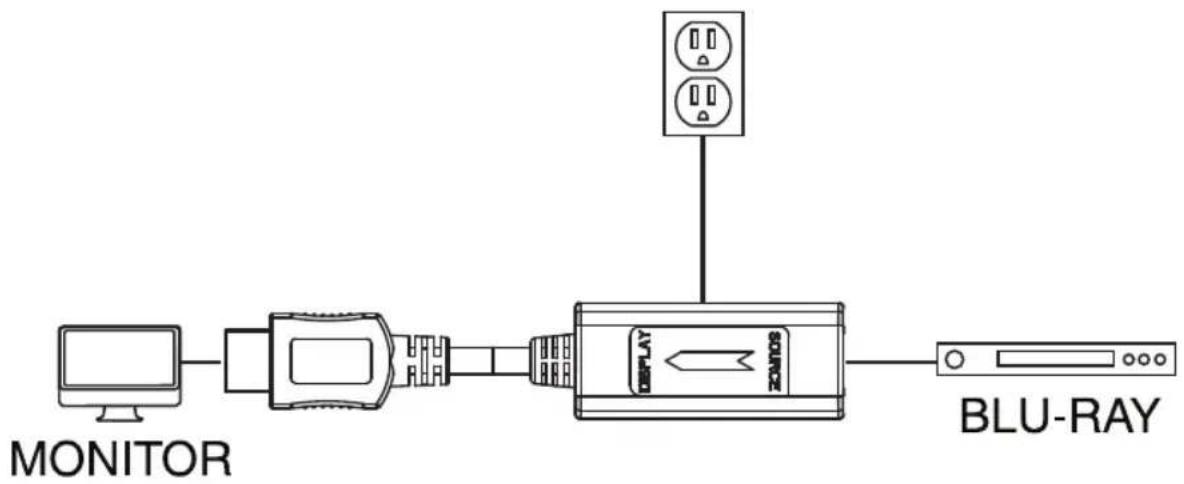

1 Conecte el cable HDMI más largo entre la fuente y el puerto SOURCE [Fuente] en el B123-001-60.
Note: Cuando se transmite una senal 1080p @ 60 Hz, el cable HDMI que conecta la fuente B123-001-60 no debe tener mas de 38 m.
2 Conecte el cable HDMI incorporealdo entre el monitor HDMI y el puerto DISPLAY [Pantalla] en el B123-001-60.

Garantía

Garantía limitada por 1 año

TRIPP LITE garantiza por un (1) ano desde la Fecha de comprar inicial que este producto no Tiene defectos de materiales ni de mano de obr. La obligacion TRIPP LITE bajo this guarantia esta limitada a la reparacion o reemplazo (A su entera disrecion) de qualquier producto defectuoso. Para obtener serviceo bajo this guarantia, debe obtener un numero de Autorizacion de Devolucion de Mercancia (RMA) de TRIPP LITE o de un centro de serviceo autorizado de

TRIPP LITE. Los productos deben ser regresados a TRIPP LITE o a un centro de servicios autorizzato de TRIPP LITE con los cargos de transporte prepagados y debenaccompanarse con una breve descripción del problema y un comprobante de la Fecha y el lugar de compra.Esta garantía no se aplicá a equipos que hayan sido danados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de unaresha.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTIAS EXPRESAS O IMPLICITAS, INCLUIDAS GARANTIAS DE COMERCIABILIDAD Y ADECUACION PARA UN PROPENSITY PARTICULAR.

Algunos estados no permitted la limitacion o exclusion de garantias implicadas; por lo tanto, las limitaciones o exclusiones antes Mentionadas peuvent no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGUN CASO TRIPP LITE SERA RESPONSABLE POR DANOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE Este PRODUCTO, INCLUSSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO. Especificamente, TRIPP LITE no es responsable por ningún costo, como perdida de Utilities o ingressos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamaciones de terceros o de qualquier otra forma.

Información de Cumplimiento con WEEE para CLIENTES y Recicladores de Tripp Lite (Unión Europea)

Bajo la Directiva de Desechos de Equipos Eléctricos y Electrónicos (WEEE) [Waste Electrical and Electronic Equipment] y regulaciones aplicables, cuando los clients adquieren un nuevo equipo electrico y electrónico de Tripp Lite está obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varia de un País a除外)
• Regresar el equipo nuevo para reciclaje una vez que finalmente sea un desecho

Advertencia

No se recomienda el uso de este equipo en aplicaciones de soporte de vida enonde razonablementesecouldaesperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente suseguidad o efectividad.

Tripp Lite tiene una的政治a de mejora continua. Las specifications estan susjetas a cambio sin previo aviso.

1111 W. 35th Street, Chicago, IL 60609 USA · www.triplite.com/support
