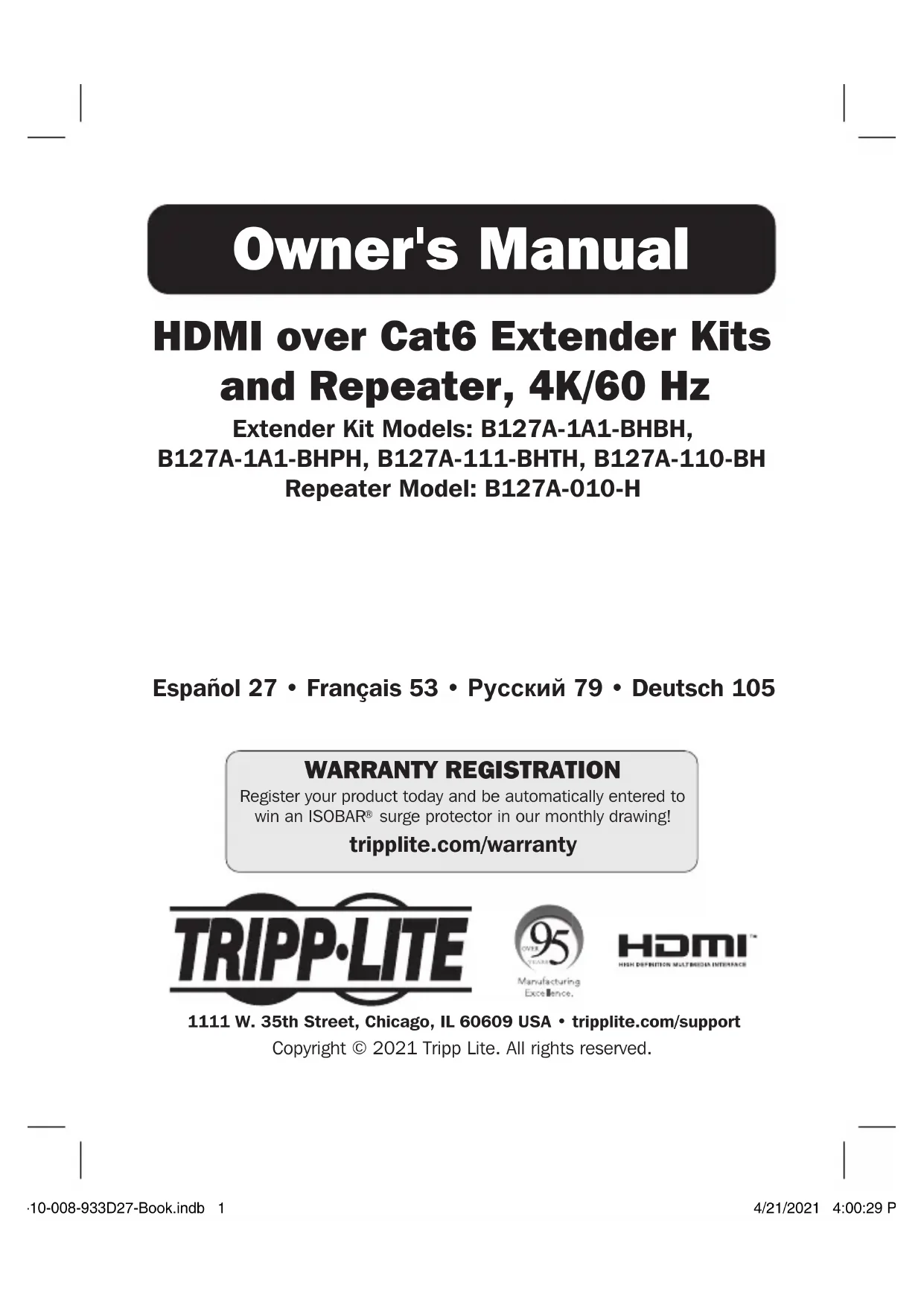

MODE D'EMPLOI B127A1A0BH Tripp Lite

Manuel de l'utilisateur

Trousses de prolongateur HDMI sur Cat6 et repéuter, 4K/60 Hz

Modèles de trousses de prolongateur :

B127A-1A1-BHBH, B127A-1A1-BHPH,

B127A-111-BHTH, B127A-110-BH

Modèle du repéateur : B127A-010-H

English 1 • Espanol 27 • Pyszczny 79 • Deutsch 105

D'excellence Industrielle.

HOMI

HIGHDPHTTINMULTBIOINTERFAE

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Contenu de l'emballage

	B127A-1A1-BHBH	B127A-1A1-BHPH	B127A-111-BHTH	B127A-110-BH	B127A-010-H
Appareils local et à distance (LR), apparéil à distance (R), repêateur (RT)	LR	LR LR	R RT
Alimentations externes (O ou 1) 1 1 1 1 0
Quincaillerie de montage O O O O N

Caracteristiques du produit

Tout

• Prend en charge des résolutions video jusqu'à 4K x 2K (3 840 x 2 160) @ 60 Hz, comme spécifique dans HDMI 2.0, avec sous-)echantillonnage de la chrominance 4:4:4
• Prend en charge les systèmes ambiophoniques jusqu'à 7.1 canaux
• Compatible HDCP 2.2- et HDR
• Norme USB 1.1
• Pré à l'emploi; aucun logiciel ou lecteur requis

Remarque: La norme USB 1.1 et IR bidirectionnelle s'appliquent uniquement aux trousse de prolongateur et non pas au repéteur.

Caracteristiques du produit

B127A-1A1-BHBH

• Trousse de prolongateur d'alimentation par cable (PoC) HDMI sur Cat6
• Permet de prolonger un signal de 4K x 2K (3 840 x 2 160) @ 60 Hz ( comme spécifié dans HDMI 2.0) jusqu'à 70 m (230 pi) de la source
  Le port HDMI local intégré prend en charge un signal de 4K @ 60 Hz.
• L'appareil récepteur à distance compte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.
• Prend en charge les systèmes ambiophoniques jusqu'à 7.1 canaux
• Le récepteur est doté d'un port Toslink intégré pour la fonction d'extraction audio.
• Compatible avec HDCP 2.2
• Pré à l'emploi;aucunlogicieloulecteur requis
• Prise en charge IR bidirectionnelle et la fonction USB 1.1 par le biais de la selection du commutateur DIP
• Inclut la quincaillerie de montage qui permet au transmetteur local et au récepteur à distance d'être installés au mur, ou montés dans un bâti ou sur un poteau
• La fonction d'alimentation par cable (PoC) permet de brancher la source d'alimentation externe au transmetteur ou au récepteur et d'alimenter les deux appareils.

Caracteristiques du produit

B127A-1A1-BHPH

• Trousse de prolongateur d'alimentation par cable (PoC) HDMI sur Cat6 avec récepteur à queue de cochon
• Permet de prolonger un signal de 4K x 2K (3 840 x 2 160) @ 60 Hz ( comme spécifique dans HDMI 2.0) jusqu'à 70 m (230 pi) de la source
• Le port HDMI local intégré prend en charge un signal de 4K @ 60 Hz.
• Le récepteur à distance comporte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID avec un cordon HDMI mâle de 0,3 m (1 pi).
• Prend en charge les systèmes ambiophoniques jusqu'à 7.1 canaux
• Compatible avec HDCP 2.2
• Pré à l'emploi;aucunlogicieloulecteurrequis
• Inclut la quincaillerie de montage qui permet au transmetteur local et au recepteur à distance d'être installés au mur, ou montés dans un bâti ou sur un poteau
• La fonction d'alimentation par cable (PoC) permet de brancher la source d'alimentation externe au transmetteur et d'alimenter les deux apparciils.

Caracteristiques du produit

B127A-111-BHTH

• Trousse de prolongateur d'alimentation par cable (PoC) HDMI sur Cat6 pouvant etre configurée en chaine
• L'émetteur-recepteur à distance compte un égalisateur (EQ) intégré, un réglage automatique de l'image EDID et un port d'expansion RJ45 pour connecter le prochain B127A-110-BH.
• L'émetteur-recepteur est doté d'un port Toslink intégré pour la fonction d'extraction audio.
• Permet de prolonger et délargir un signal 4K x 2K (3 840 x 2 160) @ 60 Hz, comme spécifique dans HDMI 2.0, dans une installation over Cat6, permettant la présence de plusieurs moniteurs à différents points dans une chaine en ajoutant jusqu'à quatre apparèils B127A-110-BH
• Prolonge un signal 4K (3 840 x 2 160) @ 60 Hz jusqu'à 70,1 m (230 pi) supplémentaires ou un signal 1 080 p @ 60 Hz jusqu'à 70,1 m (230 pi) supplémentaires de chaque apparéil à distance/ repéteur vers l' apparéil suivant dans la chaine (dans une installation complète en guirlande de quatre niveaux, un signal de 4K (3 840 x 216) @ 60 Hz jusqu'à 280,4 m (920 pi) ou un un signal 1 080 p @ 60 Hz jusqu'à 152,4 m (500 pi) de la source vers le dernier apparéil à distance de la chaine
• Prend en charge les systèmes ambiophoniques jusqu'à 7.1 canaux
• L'émetteur-recepteur est doté d'un port Toslink intégré pour la fonction d'extraction audio.

Caracteristiques du produit

• Compatible avec HDCP 2.2
• Pré à l'emploi; aucun logiciel ou lecteur requis
• Inclut la quincaillerie de montage qui permet à l'appareil d'être installé au mur, monté dans un bâti ou sur un poteau
• La fonction d'alimentation par cable (PoC) permet de brancher la source d'alimentation externe au transmetteur ou au récepteur et d'alimenter les appareils connectés.

B127A-110-BH

• Émetteur-recepteur à distance à alimentation par cable (PoC) HDMI sur Cat6
• Fonctionne avec le B127A-111-BHTH pour prolonger un signal 4K x 2K (3 840 x 2 160) @ 60 Hz, comme spécifique dans HDMI 2.0, jusqu'à 70 m (230 pi)
• Cét émetteur-recepteur comporte un égalisateur (EQ) intégré, un réglage automatique de l'image EDID et un port d'expansion RJ45 pour connecter le prochain B127A-110-BH.
• L'émetteur-recepteur est doté d'un port Toslink intégré pour la fonction d'extraction audio.

Caracteristiques du produit

B127A-010-H

• Le repétateur permet de prolonger la transmission d'un signal 4K x 2K (3 840 x 2 160) @ 60 Hz, comme spécifique dans HDMI 2.0, jusqu'à un total de 120 m (400 pi).
• La technologie d'alimentation par cable (PoC) signifie qu'aucune alimentation exter n'est requise pour alimenter l'appareil.
• Compatible HCDP 2.2 et HDR
• Prend en charge les systèmes ambiophoniques jusqu'à 7.1 canaux

Accessoires en option :

Cordons de raccordement à fils rigides 24 AWG Cat6 de série N202
- Câbles HDMI 2.0 haute vitesse de la série P569-XXX-CERT ou P568-XXX-2A

Clause de non-responsabilité

Avant l'installation, vérifier les paramètres suivants de la ou des sources et du téléviseur/du ou des moniteurs :

1. Configurer l'affichage à 60 Hz. Reverifier les réglages de l'usine, car ils peuvent être configurés par défaut à une fréquence moindre (Hz) que celle_annocée.
2. S'assurer que le réglage d'entrée du moniteur est configuré à HDMI 2.0. Certains écrons peuvent avoir un réglage par défaut configuré à HDMI 1.4.
3. Vérifier que la fonctionnalité HDR du moniteur est activée. Cette fonctionnalité peut être désactivée comme paramètre d'usine pour certains écrans.
4. Vérifier si le réglage Ultra HD (UHD) Deep Color (couleur fonçée ultra-haute définition) est activé sur le téléviseur/moniteur. Confirmer avec le fabricant du téléviseur/moniteur quels ports HDMI prennant en charge UHD Deep Color (couleur fonçée ultra-haute définition).
5. Vérifier le commutateur DIP USB/IR pour s'assurer que le réglage par défaut est configuré à IR.

Remarque: Pour raccorder un monitreur local à l'installation, le réglage UHD Deep Color peut devoir être désactifé sur le téléviseur/monitreur local (selon la marquee/le mode) pour obtenir une résolution de 4K 60 Hz.

Instructions de montage (certains modèles seulement)

Le B127A-1A1-BHBH, B127A-1A1-BHPH, B127A-111-BHTH et B127A-110-BH incluent la quincaillerie de montage qui permet différentes méthodes de montage.

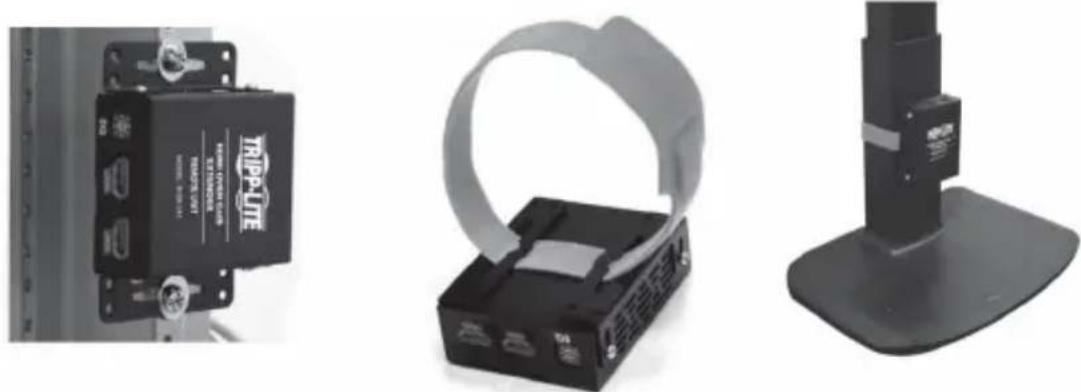

Les images suivantes illustrent comment les supports de montage inclus peuvent etre fixes pour différentes installations.

Remarque: Le modèle illustré sur les images ci-dessous est pour des fins d'illustration uniquement. Le produit peut varier selon le numéro de modulo, la taille ou l'orientation des ports. Les options de montage pour tous les apparciels sur IP sont les mêmes.

Montage au mur

Montage en bâti de 48,3 cm (19 po) Montage sur poteau

Installation de la trousse du prolongateur standard

Remarques :

1) Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les cables à travers les plafonds/murs.
2) Pour obtenir la distance et la performance maximales, utiliser un cable Cat6 à fils rigides 24 AWG. L'utilisation d'un cable à fils à toron Cat6 ou d'un cable dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un cable dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limite qu'un cable dont le calibre est inférieur. Tous les cables Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG.

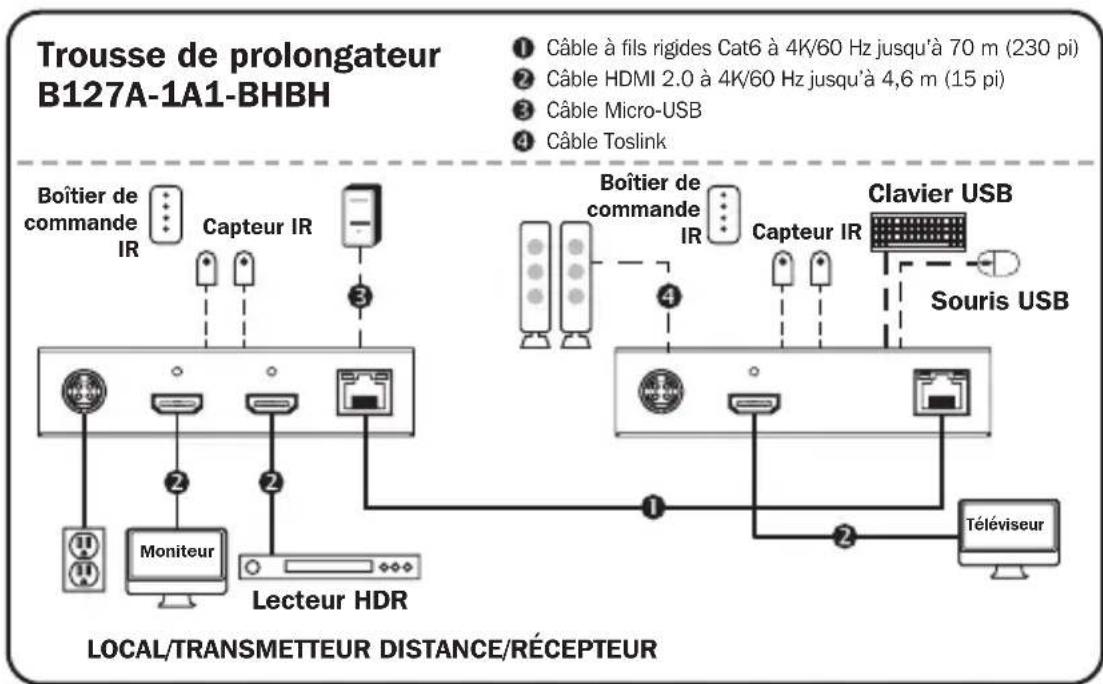

3) Le diagramme d'installation illustré un apparéil B127A-1A1-BHBH.
4) Aucune alimentation exter n'est requise pour les recepteurs à distance en raison de la technologie alimentation par cable (PoC) incorporee au transmetteur.

Installation de la trousse du prolongateur standard

1. S'assurer que tout l'équipement de l'installation — comme les téléviseurs, les lecteurs Blu-ray™ et le transmetteur — est hors tension.
2. À l'aide d'un cable HDMI 2.0 ( comme les cables de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder une source locale au port INPUT (entree) sur le transmetteur local.
3. Facultatif pour le B127A-1A1-BHBH : À l'aide d'un cable HDMI 2.0 ( comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), connecter un moniteur local au port LOCALOUT (sortie locale) sur le transmetteur local B127A-1A1-BHBH.
4. Facultatif : Pour une plus longue portée, connecter un répéteur de signal B127A-010-H au transmetteur et au récepteur via le câblage Cat6. Consulter les fonctionnalités du produit B127A-010-H pour de plus amples informations.
5. À l'aide d'un cable Cat6, raccorder le port RJ45 sur le transmetteur local au port RJ45 sur le récepteur à distance.
6. À l'aide d'un cable HDMI 2.0 ( comme les cables de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccarder le port HDMI du récepteur à distance à un moniteur.
7. Mettre les téléviseurs/moniteurs connectés sous tension. Levoyant à DEL LOCAL (orange) s'allumera pour indiquer que le port local a été connecté à un écran.

Installation de la trousse du prolongateur standard

1. Brancher la source d'alimentation externe au transmetteur local ou au récepteur. La brancher à une prise murale disponible ou à un parasurtenseur, à une unité de distribution de puissance (PDU) ou à un onduleur de Tripp Lite. Levoyant à DEL POWER (alimentation) (vert) sur le transmetteur local s'allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Levoyant à DEL POWER (alimentation) (vert) sur le récepteur à distance s'allumera pour indiquer que l'appareil est alimenté par le transmetteur local par le biais de la technologie PoC.
2. Mettre la source HDMI sous tension. Levoyant à DEL OUTPUT (sortie) (orange) s'allume sur le transmetteur pour indiquer qu'un signal est reçu de la source.
3. Levoyant à DEL RJ45 (orange) s'allumera sur le transmetteur local et le récepteur à distance pour indiquer qu'un signal est reçu de la source vers l'écran. L'écran devrait maintainant s'afficher sur le ou les moniteurs connectés.

Installation de la trousse du prolongateur standard

Remarques :

1) Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les cables à travers les plafonds/murs.
2) Pour obtenir la distance et la performance maximales, utiliser un cable Cat6 à fils rigides 24 AWG. L'utilisation d'un cable à fils à toron Cat6 ou d'un cable dont le calibre (AWG) est supérieur à 24 AWG donna sera lieu à une distance d'extension plus courte. Un cable dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limite qu'un cable dont le calibre est inférieur. Tous les cables Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG.

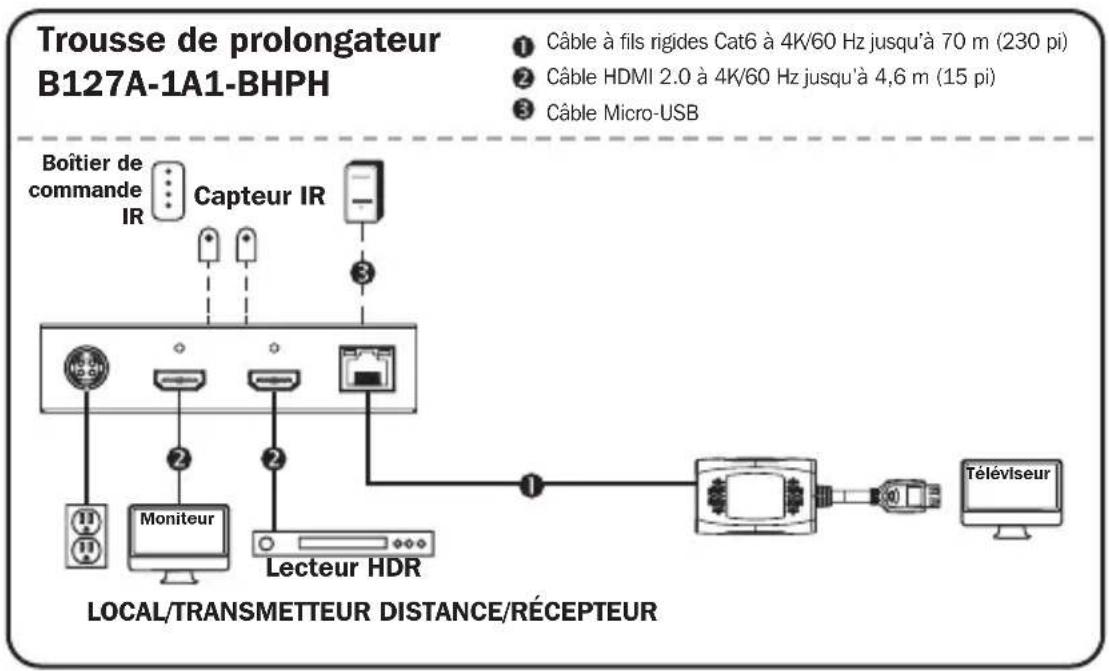

3) Le diagramme d'installation illustré un apparéil B127A-1A1-BHPH.
4) Aucune alimentation exter n'est requise pour les recepteurs à distance en raison de la technologie alimentation par cable (PoC) incorporee au transmetteur.

Installation de la trousse du prolongateur standard

1. S'assurer que tout l'équipement de l'installation — comme les téléviseurs, les lecteurs Blu-ray et le transmetteur — est hors tension.
2. À l'aide d'un cable HDMI 2.0 ( comme les cables de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder une source locale au port INPUT (entree) sur le transmetteur local.
3. Facultatif pour le B127A-1A1-BHPH : À l'aide d'un cable HDMI 2.0 ( comme les cables de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), connecter un moniteur local au port LOCALOUT (sortie locale) sur le transmetteur local B127A-1A1-BHPH.
4. Facultatif : Pour une plus longue portée, connecter un répéteur de signal B127A-010-H au transmetteur et au récepteur via le câblage Cat6. Consulter les fonctionnalités du produit B127A-010-H pour de plus amples informations.
5. À l'aide d'un cable Cat6, raccorder le port RJ45 sur le transmetteur local au port RJ45 sur le récepteur à distance.
6. Raccorder le cable HDMI du récepteur à distance à un moniteur/téléviseur.
7. Mettre les téléviseurs/moniteurs connectés sous tension. Le voyant à DEL LOCAL (orange) s'allumera pour indiquer que le port local a été connecté à un écran.

Installation de la trousse du prolongateur standard

1. Brancher la source d'alimentation externe au transmetteur. La brancher à une prise murale disponible ou à un parasurtenseur, à une unité de distribution de puissance ou à un onduleur de Tripp Lite. Levoyant à DEL POWER (alimentation) (vert) sur le transmetteur local s/allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Levoyant à DEL POWER (alimentation) (vert) sur le récepteur à distance s/allumera pour indiquer que l'appareil est alimenté par le transmetteur local par le biais de la technologie PoC.
2. Mettre la source HDMI sous tension. Levoyant à DEL OUTPUT (sortie) (orange) s'allume sur le transmetteur pour indiquer qu'un signal est reçu de la source.
3. Levoyant à DEL RJ45 (orange) s'allumera sur le transmetteur local et le récepteur à distance pour indiquer qu'un signal est reçu de la source vers l'écran. L'écran devrait maintainant s'afficher sur le ou les moniteurs connectés.

Installation de la trousse du prolongateur standard

Remarques :

1) Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les cables à travers les plafonds/murs.
2) Pour obtenir la distance et la performance maximales, utiliser un cable Cat6 à fils rigides 24 AWG. L'utilisation d'un cable à fils à toron Cat6 ou d'un cable dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un cable dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limite qu'un cable dont le calibre est inférieur. Tous les cables Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG.

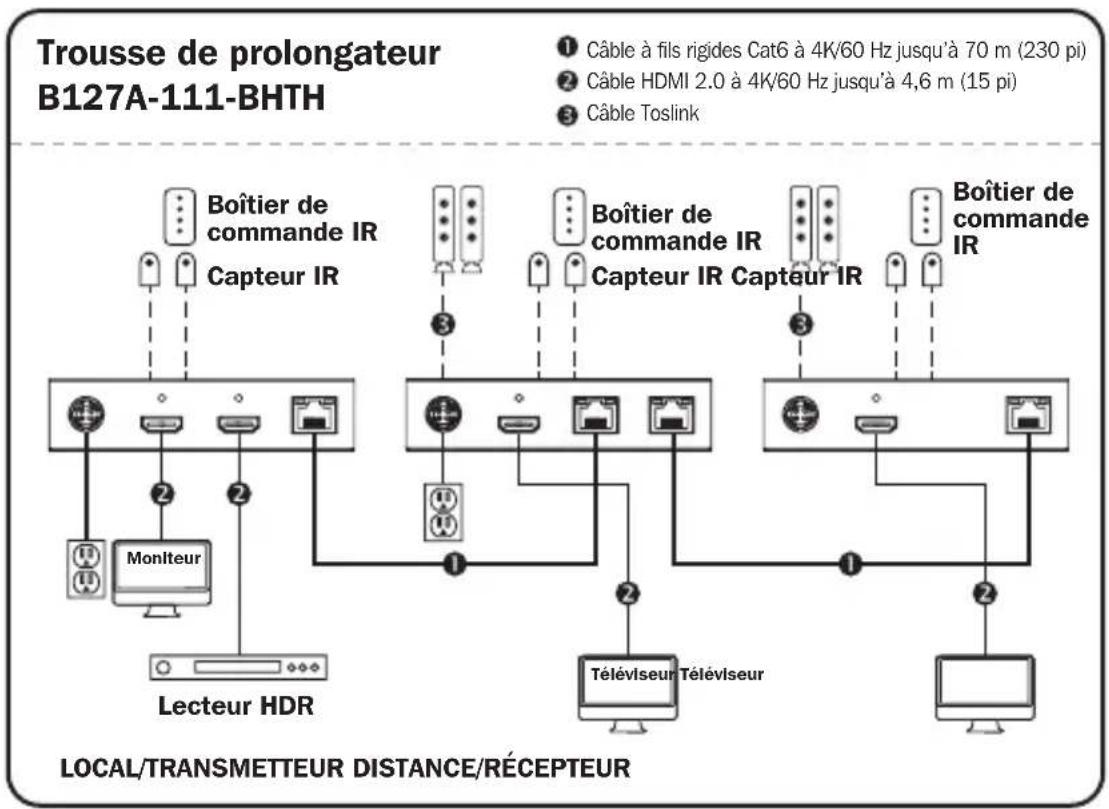

3) Le diagramme d'installation illustré un apparéil B127A-111-BHTH.
4) Aucune alimentation externe n'est requise pour les récepteurs à distance en raison de la technologie alimentation par cable (PoC) incorporee au transmetteur.

Installation de la trousse du prolongateur standard

1. S'assurer que tout l'équipement de l'installation — comme les téléviseurs, les lecteurs Blu-ray et le transmetteur — est hors tension.
2. À l'aide d'un cable HDMI 2.0 ( comme les cables de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder une source locale au port INPUT (entree) sur le transmetteur local.
3. Facultatif pour le B127A-111-BHTH : À l'aide d'un cable HDMI 2.0 ( comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), connecter un moniteur local au port LOCALOUT (sortie locale) sur le transmetteur local B127A-111-BHTH.
4. À l'aide d'un cable Cat6, raccarder le port RJ45 sur le transmetteur local au port RJ45 sur le récepteur à distance.
5. À l'aide d'un cable HDMI 2.0 ( comme les cables de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder le port HDMI du récepteur ou de l'émetteur-recepteur à distance à un monitér.
6. Mettre les téléviseurs/moniteurs connectés sous tension. Le voyant à DEL LOCAL (orange) s'allumera pour indiquer que le port local a été connecté à un écran.

Installation de la trousse du prolongateur standard

1. Brancher la source d'alimentation externe au transmetteur. La brancher à une prise murale disponible ou à un parasurtenseur, à une unité de distribution de puissance ou à un onduleur de Tripp Lite. Levoyant à DEL POWER (alimentation) (vert) sur le transmetteur local s/allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Levoyant à DEL POWER (alimentation) (vert) sur le récepteur à distance s/allumera pour indiquer que l'appareil est alimenté par le transmetteur local par le biais de la technologie PoC.
2. Mettre la source HDMI sous tension. Levoyant à DEL OUTPUT (sortie) (orange) s'allume sur le transmetteur pour indiquer qu'un signal est reçu de la source.
3. Levoyant à DEL RJ45 (orange) s'allumera sur le transmetteur local et le récepteur à distance pour indiquer qu'un signal est reçu de la source vers l'écran. L'écran devrait maintainant s'afficher sur le moniteur connecté.

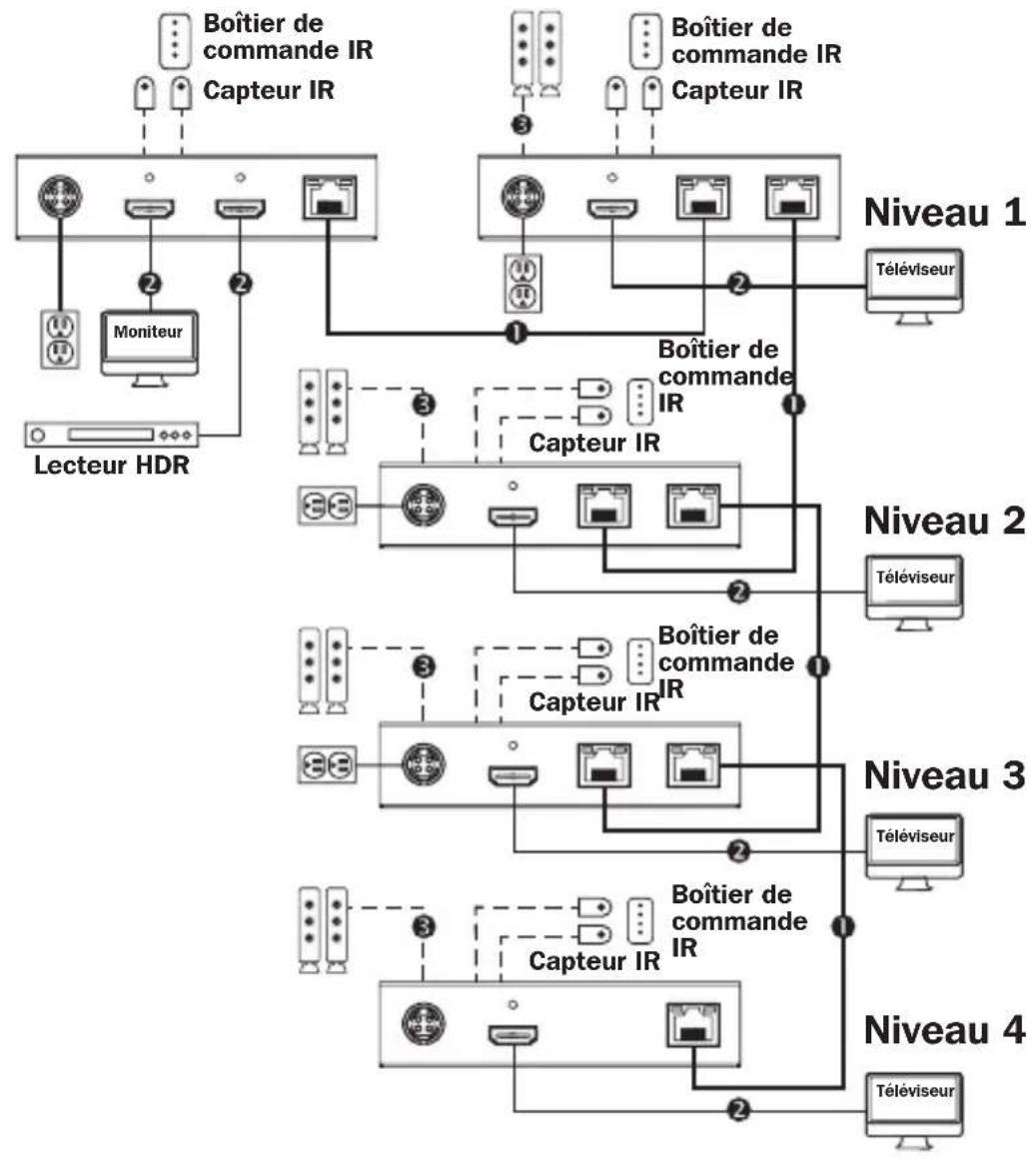

Installation en guirlande d'un

émetteur-recepteur (B127A-110-BH seulment)

Remarques :

1) Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les cables à travers les plafonds/murs.
2) Pour obtenir la distance et la performance maximales, utiliser un cable Cat5e/6 à fils rigides 24 AWG. L'utilisation d'un cable à fils à toron Cat5e/6 ou d'un cable dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un cable dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limite qu'un cable dont le calibre est inférieur. Tous les cables Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG.
3) Le diagramme d'installation illustré l'installation du B127A-111-BHTH et du B17A-110-BH.

Installation en guirlande d'un

émetteur-recepteur (B127A-110-BH seulment)

Cable à fils rigides Cat6 à 4K/60 Hz jusqu'à 70 m (230 pi)
Cable HDMI 2.0 à 4K/60 Hz jusqu'à 4,6 m (15 pi)
Cable Toslink

Émetteur-recepteur B127A-110-BH

Installation en guirlande d'un

émetteur-recepteur (B127A-110-BH seulment)

1. S'assurer que tout l'équipment de l'installation — comme les téléviseurs, les lecteurs Blu-ray et le transmetteur — est hors tension.
2. Raccorder la source HDMI au port INPUT (entree) sur le B127A-111-BHTH en utilisant un cable HDMI de la série P568 de Tripp Lite.
3. Raccorder un moniteur local au port HDMI LOCAL en utilisant un cable HDMI de la série P568 de Tripp Lite.
4. Brancher l'alimentation externe à l'appareil local et le brancher à un parasurtenseur, à une unité de distribution de puissance (PDU) ou à un onduleur de Tripp Lite. Le voyant à DEL RJ45 vert s'allume pour indiquer que l'appareil est alimenté par une source d'alimentation externe.
5. À l'aide d'un cable Cat5e/6, raccarder un des ports de sortie RJ45 sur l'appareil local au port d'entrée RJ45 sur l'émetteur récepteur B127A-110-BH.
6. Raccorder un moniteur au port HDMI OUTPUT (sortie) sur l'émetteur-recepteur en utilisant un cable HDMI de la série P568 de Tripp Lite.
7. Levoyant à DEL vert d'alimentation et les voyants à DEL verts RJ45 sur l'émetteur-recepteur s'allument pour indiquer que l'appareil est alimenté. Jusqu'à quatre apparciels peuvent être installés en guirlande (trois émetteurs-recepteurs et un récepteur). Pour connecter des émetteurs-recepteurs supplémentaires, passer à l'étape 8. Pour terminer l'installation avec un apparéil B127A-110-BH, passer à l'étape 12.

Installation en guirlande d'un

émetteur-recepteur (B127A-110-BH seulment)

1. À l'aide d'un cable Cat5e/6, raccorder le port RJ45 OUTPUT (sortie) sur le récepteur B127A-111-BHTH au port RJ45 INPUT (entree) sur le B127A-110-BH.
2. Raccorder un moniteur au port HDMI OUTPUT (sortie) sur le B127A-110-BH venant tout juste d'être ajouté en utilisant un cable HDMI de la série P568 de Tripp Lite.
3. Brancher l'alimentation externe au B127A-110-BH, puis le brancher à un parasurtenseur, à une unité de distribution de puissance (PDU) ou à un onduleur de Tripp Lite. Le voyant à DEL vert d'alimentation et les voyants à DEL verts RJ45 s'allumeront pour indiquer que l'appareil est alimenté.
4. Pour ajouter un second B127A-110-BH, repeter les étapes 8 à 10. Pour terminer l'installation avec un B127A-110-BH, passer à l'étape 12.
5. À l'aide d'un cable Cat5e/6, raccorder le port RJ45 OUTPUT (sortie) sur le dernier B127A-110-BH au port RJ45 INPUT (entree).
6. Raccorder un moniteur au port HDMI OUTPUT (sortie) sur le B127A-110-BH en utilisant un cable HDMI de la série P568 de Tripp Lite.
7. Levoyant à DEL vert sur le B127A-110-BH s'allumera pour indiquer que l'appareil est alimenté par l'émetteur-recepteur précédent. Levoyant à DEL orange s'allumera pour indiquer que l'appareil est raccordé à un apparéil à distance/repéteur sous tension.

Installation en guirlande d'un

émetteur-recepteur (B127A-110-BH seulment)

1. Mettre la source HDMI sous tension. Les voyants à DEL orange sur l'appareil local s'allumeront pour indiquer qu'un signal est reçu de la source.
2. Au besoin, utiliser l'égalisateur sur le ou les apparêils à distance/répéteurs et le récepteur à distance pour régler l'image video.
3. Le nombre maximum de couches en guirlande est 4 pour une distance totale de 280,4 m (920 pi).

Remarque: Un mauvais réglage de l'égalisateur peut amener le moniteur à n'afficher aucune image. Essayer chaque paramètre de l'égalisateur jusqu'à ce qu'une image acceptable soit affichée.

Commandes USB/IR/Toslink

La trousse de prolongateur fournit les contrôleux fonctionnels suivants :

• USB 1.1 - Une entrée Micro-USB au niveau du transmetteur, sorties doubles USB-A au niveau du récepteur
• IR bidirectionnelle - Prises doubles de 3,5 mm au niveau du transmetteur et du récepteur
• Sortie Toslink au niveau du récepteur et de l'émetteur récepteur

(facultatif) Raccorder le cable IR-OUT inclus au port IR-OUT du transmetteur. Placer le capteur sur le cable IR-OUT dans un espace dégagé à la vue de l'appareil étant contrôle. Raccorder ensuite le cable IR-IN inclus au port IR-IN du récepteur. Le cable IR-IN communiquera la commande voulue via le cable IR-OUT du transmetteur.

Remarque: Le cable IR-OUT reçoit le signal de la télécommande et l'envoie à l'appareil étant contrôle (p. ex. lecteur Blu-ray, etc.).

(facultatif) À l'aide d'un cable USB Micro-B fourni par l'utilisateur ( comme un cable USB de la série U050-XXX de Tripp Lite), raccorder le port Micro-B du transmetteur. Raccorder ensuite un clavier et une souris aux ports USB-A disponibles sur le récepteur.

(facultatif) À l'aide d'un cable Toslink ( comme les câbles de la série A102-XXM de Tripp Lite), raccorder le cable Toslink à un ensemble de haut-parleurs, à un récepteur audio ou à un autre système audio doté de sorties numériques Toslink.

Garantie

Garantie limitée de 1 an

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de un (1) an à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la presente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir une réparation sous la presente garantie, vous doivent obtaining un numéro d'autorisation de retard de matériel (RMA) auprès de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être returnés à TRIPP LITE ou à un centre de réparation reconnu par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'aupplique pas au matériel ayant été endommagé suite à un accident, à une néligence ou à une application abusive, ou ayant été alteré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRESENTES, TRIPP LITE N'EMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTS DES QUALITE COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇAUX, FORTUIS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISEE DE L'EVENTUALité DE TELS DOMMAGES. Plus précisé, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Garantie

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union europeenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer le vieil équipement au recyclage pourvu qu'il remplace un équipement équivalent (çala varie selon les pays)
• De returner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

AVERTISSEMENT

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintainen de la vie ou nuire de façon majeure à sa sécurité ou à son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
