MANUAL DE USUARIO B127A111BDTD Tripp Lite

Manual del Propietario

Juego Extensor y Receptor DisplayPort sobre Cat6, 4K @ 60 Hz

Modelo DisplayPort sobre Cat6: B127A-1A1-BDBD Modelo DisplayPort a HDMI sobre Cat6: B127A-1A1-BDBH

English 1 • Français 24 • Русский 35 • Deutsch 46

TRIPP·LITE

Excelencia en Manufactura.

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Contenido del Empaque

• Unidades Transmisoras y Receptoras
• Adaptadores de Clavija para Fuente de Alimentación Externa: NEMA 1-15P Norteamérica; AS/NZS 3112 Australia; BS 1363 Reino Unido; CEE 7/16 Schuko
• Accesorios de Instalación

Accesorios Opcionales:

• Cables Patch Cat6 de Alambre Sólido 24 AWG de la Serie N202
• Cables HDMI 2.0 de Alta Velocidad Serie P569-XXX-CERT o P568-XXX-2A
• Cables de seguridad DisplayPort de la Serie P580

Características del Producto

B127A-1A1-BDBH

• Alimentación por Cable [PoC] DisplayPort 1.2a a HDMI sobre Cat6 Juego de Extensor
• Extiende una señal 4K x 2K (3840 x 2160) @ 60 Hz, como se especifica en HDMI 2.0, hasta 70 m [230 pies] de la fuente.
• El puerto HDMI local incorporado soporta una señal 4K @ 60 Hz
• La unidad receptora remota cuenta con un control de ecualización [EQ] incorporado y ajuste de imagen EDID automático
• Soporta audio de sonido envolvente de hasta 7.1 canales
• El receptor cuenta con un puerto Toslink incorporado para la función de extracción de audio
• Compatible con HDCP 2.2
• Conectar y Usar - no requiere software ni controladores
• Soporta IR bidireccional y función USB 1.1 mediante selección de switch para configuración [DIP]
• Incluye accesorios de instalación que permiten instalar en la pared, instalar en rack o instalar en poste tanto las unidades transmisoras locales como las receptoras remotas

Características del Producto

B127A-1A1-BDBD

• Juego extensor y receptor DisplayPort 1.2a sobre Cat6 con Alimentación por Cable [PoC]
• Extiende una señal de 4K x 2K (3840 x 2160) @ 60 Hz hasta a 70 m [230 pies] de la fuente
• El puerto HDMI local incorporado soporta resoluciones 4K x 2K (3840 x 2160) @ 60 Hz
• La unidad receptora remota cuenta con control de ecualización incorporado (EQ) y ajuste de la imagen de EDID de audio
• Soporta audio de sonido envolvente de hasta 7.1 canales
• El receptor cuenta con un puerto Toslink para extracción de audio
• Soporta DisplayPort 1.2a y es compatible con HDCP 2.2
• Conectar y Usar - no requiere software ni controladores
• Soporta IR bidireccional y función USB 1.1 mediante selección de switch para configuración [DIP]
• Incluye los accesorios de instalación que permite instalar las unidades transmisora local y receptora remota en rack, en la pared o en poste.

Limitación de Responsabilidad

Antes de la instalación, revise los siguientes ajustes de su(s) fuente(s) y Televisores o Monitor(es):

1. Configure para visualizar 60 Hz. Revise la configuración de fábrica, en caso de que esté configurado el valor predeterminado para una frecuencia (Hz) menor que la anunciada.
2. Asegurarse de que el valor de entrada de su monitor esté configurado a HDMI 2.0. Algunas pantallas pueden tener una configuración predeterminada a HDMI 1.4
   Nota: Esto es solo importante para el modelo B127A-1A1-BDBH; El B127A-1A1-BDBD necesitará parámetros DP 1.2a.
3. Verifique que su monitor tenga habilitada la función HDR. Algunas pantallas pueden tener esta función deshabilitada como configuración de fábrica.
4. Verifique que la Configuración de Color Verdadero Ultra HD [UHD] está habilitada en su televisor o monitor. Confirme con el fabricante de su televisor o monitor qué puertos HDMI soportan Color Verdadero UHD.
   Nota: Sólo para el modelo B127A-1A1-BDBH.
5. Revise el switch para configuración [DIP] USB / IR, ya que la configuración predeterminada está configurada en "IR".
   Nota: Para conectar un monitor local a su instalación, puede ser necesario deshabilitar el ajuste de Color Verdadero UHD en su televisor o monitor local (dependiendo de la marca y modelo) para lograr la resolución 4K @ 60Hz.

Instrucciones de Instalación

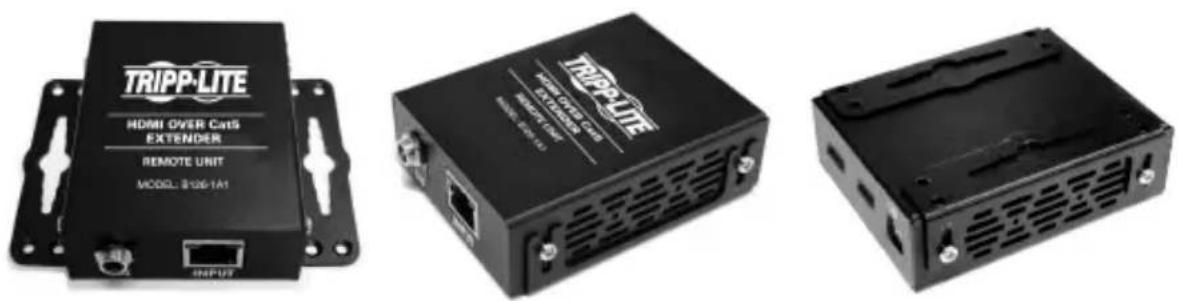

El B127A-1A1-BDBH y el B127A-1A1-BDBD incluyen accesorios de instalación que permiten una gran variedad de métodos de instalación. Las siguientes imágenes ilustran cómo pueden fijarse los soportes de instalación incluidos para las diferentes instalaciones.

Nota: El modelo mostrado en las imágenes de abajo es solo para fines ilustrativos. Su producto puede variar según el número de modelo, tamaño u orientación del puerto. Las opciones de instalación para todas las unidades sobre IP son las mismas.

Instalación en la Pared

Instalación en rack de 19" Instalación en poste

TRIPPALITE HDMI-QUADICUS SELLING MASCULARS 23

Instalación Estándar del Juego Extensor

Modelo B127A-1A1-BDBH

Notas:

1. Haga pruebas para asegurarse de que toda la instalación trabaje correctamente antes de tender los cables a través de techos y paredes.
2. Para conseguir la distancia y rendimiento máximos, use un cable Cat6 con conductores de alambre sólido 24 AWG cable. El uso de cable Cat6 de alambre trenzado o cable con un número de tamaño de calibre (AWG) superior a 24 AWG dará como resultado una distancia de extensión más corta. Un cableado de número mayor de calibre, como 26 AWG, tiene capacidad de transmisión más limitada que el cableado de menor calibre 24 AWG. Todos los cables Cat6 de la Serie N202 de Tripp Lite están hechos con cableado de alambre sólido calibre 24 AWG.
3. El diagrama de instalación muestra una unidad B127A-1A1-BDBH.
4. No es necesaria alimentación externa para las unidades receptoras remotas debido a la tecnología PoC incorporada en las unidades transmisoras.

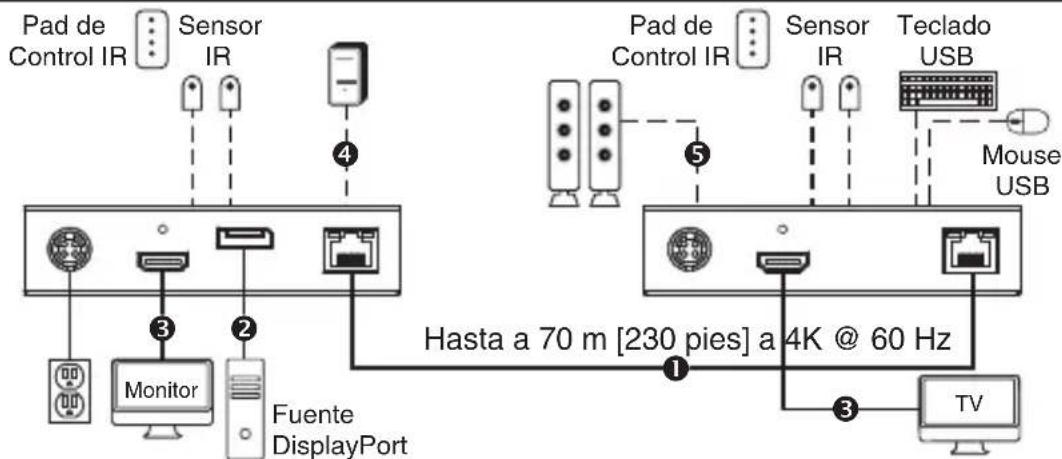

B127A-1A1-BDBH juego de extensor

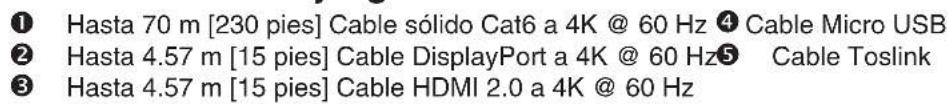

① Hasta 70 m [230 pies] Cable sólido Cat6 a 4K @ 60 Hz ④ Cable Micro USB
② Hasta 4.57 m [15 pies] Cable DisplayPort a 4K @ 60 Hz⑤ Cable Toslink
③ Hasta 4.57 m [15 pies] Cable HDMI 2.0 a 4K @ 60 Hz

LOCAL / TRANSMISOR REMOTO / RECEPTOR

1. Asegúrese de que todos los equipos en la instalación—como monitores, la fuente DisplayPort y el transmisor—estén apagados.

Instalación Estándar del Juego Extensor

1. Usando un cable DisplayPort, conecte la fuente DisplayPort al puerto INPUT en la unidad transmisora local.
2. Opcional para el B127A-1A1-BDBH: Usando un cable HDMI (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte un monitor local al puerto LOCALOUT en la unidad transmisora B127A-1A1-BDBH local.
3. Usando cable Cat6, conecte el puerto RJ45 en la unidad transmisora local al puerto RJ45 en la unidad receptora remota.
4. Usando un cable HDMI (como los cables de la Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte el puerto HDMI de la unidad receptora remota a un monitor.
5. Encienda sus televisores y monitores conectados. El LED LOCAL (naranja) se iluminará para indicar que puerto local ha sido conectado a una pantalla.
6. Conecte la fuente de alimentación externa incluida a la unidad transmisora local y enchúfela en un tomacorriente de pared o (opcional) Supresor de Sobretensiones, Unidad de Distribución de Energía [PDU] Sistema de Respaldo Ininterrumpible [UPS] de Tripp Lite. El LED POWER (Verde) en la unidad transmisora local se iluminará para indicar que la unidad está recibiendo energía de la fuente de alimentación externa. El LED POWER (Verde) en la unidad receptora remota se iluminará para indicar que la unidad está recibiendo energía de la unidad transmisora local mediante tecnología PoC.
   Nota: El adaptador de alimentación externa puede enchufarse en la unidad transmisora o receptora.
7. Encienda la fuente de DisplayPort. El LED OUTPUT (naranja) en la unidad transmisora local se iluminará para indicar que se recibe una señal de la fuente.
8. El LED RJ45 (naranja) se iluminará en el transmisor local y en las unidades receptoras remotas para indicar que se está recibiendo una señal desde la fuente a la pantalla. Ahora se debe mostrar la pantalla en el monitor conectado monitor.

Instalación Estándar del Juego Extensor

Modelo B127A-1A1-BDBD

Notas:

1. Haga pruebas para asegurarse de que toda la instalación trabaje correctamente antes de tender los cables a través de techos y paredes.
2. Para conseguir la distancia y rendimiento máximos, use un cable Cat6 con conductores de alambre sólido 24 AWG cable. El uso de cable Cat6 de alambre trenzado o cable con un número de tamaño de calibre (AWG) superior a 24 AWG dará como resultado una distancia de extensión más corta. Un cableado de número mayor de calibre, como 26 AWG, tiene capacidad de transmisión más limitada que el cableado de menor calibre 24 AWG. Todos los cables Cat6 de la Serie N202 de Tripp Lite están hechos con cableado de alambre sólido calibre 24 AWG.
3. El diagrama de instalación muestra una unidad B127A-1A1-BDBD.
4. No es necesaria alimentación externa para las unidades receptoras remotas debido a la tecnología PoC incorporada en las unidades transmisoras.

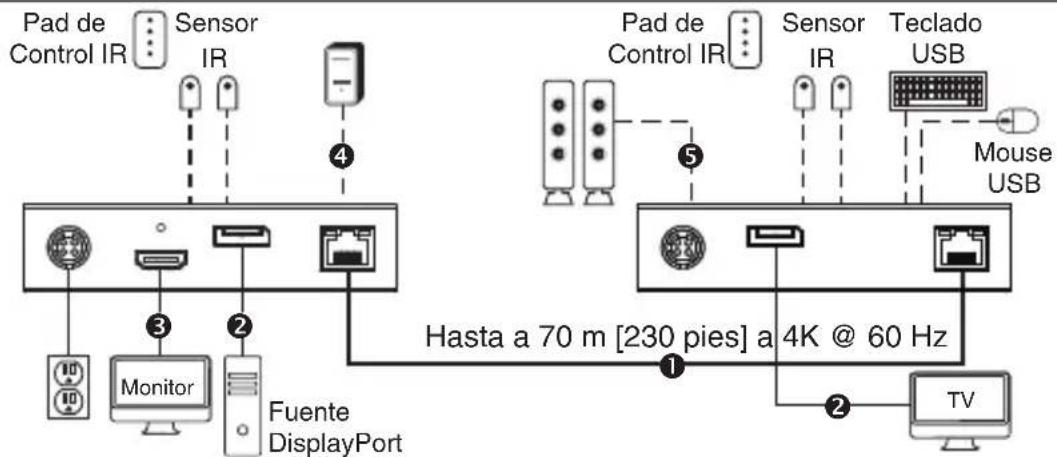

B127A-1A1-BDBD juego de extensor

① Hasta 70 m [230 pies] Cable sólido Cat6 a 4K @ 60 Hz ④ Cable Micro USB ② Hasta 4.57 m [15 pies] Cable DisplayPort a 4K @ 60 Hz⑤ Cable Toslink ③ Hasta 4.57 m [15 pies] Cable HDMI 2.0 a 4K @ 60 Hz

LOCAL / TRANSMISOR REMOTO / RECEPTOR

1. Asegúrese de que todos los equipos en la instalación—como monitores, la fuente DisplayPort y el transmisor—estén apagados.

Instalación Estándar del Juego Extensor

1. Usando un cable DisplayPort, conecte la fuente DisplayPort al puerto INPUT en la unidad transmisora local.
2. Usando un cable HDMI (como los cables de la Serie P569-XXX-CERT o P568-XXX-2A), conecte un monitor local al puerto LOCALOUT en la unidad transmisora local B127A-1A1-BDBD.
3. Usando cable Cat6, conecte el puerto RJ45 en la unidad transmisora local al puerto RJ45 en la unidad receptora remota.
4. Usando un cable DisplayPort, conecte el puerto DisplayPort de la unidad receptora remota a un monitor.
5. Encienda sus televisores y monitores conectados. El LED LOCAL (naranja se iluminará para indicar que puerto local ha sido conectado a una pantalla.
6. Conecte la fuente de alimentación externa incluida a la unidad transmisora local y enchúfela en un tomacorriente de pared o (opcional) Supresor de Sobretensiones, Unidad de Distribución de Energía [PDU] Sistema de Respaldo Ininterrumpible [UPS] de Tripp Lite. El LED POWER (Verde) en la unidad transmisora local se iluminará para indicar que la unidad está recibiendo energía de la fuente de alimentación externa. El LED POWER (Verde) en la unidad receptora remota se iluminará para indicar que la unidad está recibiendo energía de la unidad transmisora local mediante tecnología PoC.
7. Encienda la fuente de DisplayPort. El LED OUTPUT (naranja) en la unidad transmisora local se iluminará para indicar que se recibe una señal de la fuente.
8. El LED RJ45 (naranja) se iluminará en el transmisor local y en las unidades receptoras remotas para indicar que se está recibiendo una señal desde la fuente a la pantalla. Ahora se debe mostrar la pantalla en el monitor conectado monitor.

Controles USB / IR / Toslink

El juego extensor proporciona los siguientes controles funcionales:

• USB 1.1 – Una entrada USB Micro B en el transmisor, dos salidas USB A en el receptor
• IR Bidireccional – Conectores dobles de 3.5 mm en el transmisor y receptor
• Salida Toslink en el receptor y transceptor

(Opcional) Conecte el cable IR-OUT incluido al puerto IR-OUT en la unidad transmisora. Coloque el sensor en el cable de IR-OUT en una zona sin obstrucciones dentro de la línea de visión del dispositivo controlado. Luego conecte el cable IR-IN incluido al puerto IR-IN de la unidad receptora. El cable IR-IN comunicará el comando deseada mediante el cable IR-OUT del transmisor.

Nota: El cable IR-OUT recibe la señal desde el control remoto y la envía al dispositivo que se controla (p.e. reproductor de Blu-ray™, etc.).

(Opcional) Con un cable USB Micro B suministrado por el usuario (como El cable USB Serie U050-XXX de Tripp Lite), conecte el puerto Micro B del transmisor. Entonces conecte un teclado y mouse en los puertos USB A disponibles en la unidad receptora.

(Opcional) Conecte un cable Toslink (como los cables de la Serie A102-XXM de Tripp Lite) a un juego de bocinas, un receptor de audio u otro sistema de audio equipado con salidas digitales Toslink.

Garantía

Garantía Limitada por 1 Año

TRIPP LITE garantiza que este producto no presenta defectos de materiales ni de mano de obra por un período de un (1) año a partir de la fecha de compra inicial. La obligación TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía [RMA] de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los productos deben ser regresados a Tripp Lite o un Centro de Servicio Autorizado de Tripp Lite con los cargos del transporte prepagados y deben estar acompañados por una breve descripción del problema encontrado y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OFRECE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN DETERMINADO PROPÓSITO. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE DE LA POSIBILIDAD DE TALES DAÑOS. Específicamente, TRIPP LITE no es responsable por ningún costo, como pérdida de utilidades o ingresos, pérdida de equipo, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de substitutos, reclamaciones de terceros o de otro tipo.

Información de Cumplimiento con WEEE para Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clientes adquieren un equipo eléctrico y electrónico nuevo de Tripp Lite están obligados a:

• Enviar el equipo viejo para fines de reciclaje bajo la modalidad de uno por uno, semejante por semejante (esto varía de un país a otro)
• Devolver el equipo nuevo para reciclaje una vez que finalmente quede en desuso

ADVERTENCIA

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afecte significativamente su seguridad o efectividad.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
