DP2122 - Détecteur de mouvements IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements / contrôleur de vitesse
Marque	IFM
Modèle	DP2122
Dimensions (L x l x H)	Environ 80 x 50 x 30 mm (sans connecteurs)
Poids	Environ 100 g
Alimentation	18–30 V DC, courant d'entrée max. 2 A (protégé par fusible externe)
Interface de communication	IO-Link (maître requis), entrées/sorties TOR
Affichage	LED 7 segments, 4 digits, rouge/vert avec changement de couleur programmable
Sorties	2 sorties transistor (OUT1/OUT2), PNP/NPN paramétrable
Plage de mesure	Fréquence : 0,2 Hz à 5000 Hz ; vitesse : 0,002 à 120,0 kRPM
Modes de fonctionnement	Single Point, Two Point, Window, désactivé ; modes Hz ou RPM
Temporisations	Démarrage, enclenchement, déclenchement : 0 à 99,99 s
Hystérésis	0,5 % à 100 % (réglable)
Connecteurs	M12 4 pôles (sortie) et M12 5 pôles (entrée)
Indice de protection	IP (selon câble utilisé, voir fiche technique)
Température de fonctionnement	Non spécifiée explicitement, mais capteur de température interne présent
Entretien et nettoyage	Aucun entretien nécessaire ; nettoyer avec un chiffon microfibre sec, appareil hors tension
Sécurité	Installation par électricien qualifié ; protection contre les courts-circuits ; utiliser un fusible ≤ 2 A
Réparabilité	Réparation uniquement par le fabricant
Contenu du colis	Appareil seul ; bride de fixation en option

FOIRE AUX QUESTIONS - DP2122 IFM

Comment configurer les seuils de commutation ?

Accédez au menu en appuyant sur [●]. Utilisez [▲] ou [▼] pour sélectionner SSC1 ou SSC2, puis validez avec [●]. Choisissez le mode (ModE) : 1-P (single point), 2-P (two point) ou et (fenêtre). Réglez ensuite SP1 et SP2 (seuils) et HyS (hystérésis) selon votre application.

Comment raccorder l'appareil ?

Utilisez un connecteur M12 à 4 broches pour la sortie (broche 1: L+, 2: OUT2, 3: L-, 4: OUT1/IO-Link) et un connecteur M12 à 5 broches pour l'entrée (broche 1: L+, 2: ENABLE, 3: L-, 4: IN1, 5: non utilisée). Respectez les couples de serrage max. (1,8 Nm côté sortie, 1,3 Nm côté entrée).

Qu'est-ce que IO-Link et comment l'utiliser ?

IO-Link est une interface de communication bidirectionnelle permettant le paramétrage à distance et la lecture des données process. Vous avez besoin d'un maître IO-Link. Téléchargez l'IODD (IO Device Description) sur www.ifm.com pour configurer l'appareil via un outil logiciel.

Comment réinitialiser l'appareil aux réglages usine ?

Dans le menu, sélectionnez EF (fonctions étendues), puis rES. Appuyez sur [●], maintenez [▲] ou [▼] enfoncé jusqu'à affichage de ----, puis appuyez brièvement sur [●]. Tous les paramètres reviennent aux valeurs par défaut.

Comment verrouiller ou déverrouiller le clavier ?

En mode fonctionnement, appuyez simultanément sur [esc] et [▲] pendant 10 secondes. Loc s'affiche pour le verrouillage. Pour déverrouiller, répétez la même séquence jusqu'à voir uLoc. Si C.Loc apparaît, une communication IO-Link est active ; S.Loc nécessite un déverrouillage logiciel.

Que signifient les LED et l'affichage ?

Les LED jaunes I (OUT1) et II (OUT2) indiquent l'état de commutation. La LED verte Power s'allume en fonctionnement normal. L'affichage rouge/vert à 4 digits montre la fréquence ou la vitesse selon le mode. En cas d'erreur, des codes comme SC (surcharge) ou OL (dépassement) apparaissent.

Comment modifier la couleur de l'affichage ?

Dans le menu EF, réglez le paramètre coLr. Choisissez rEd (rouge fixe), GrEn (vert fixe), r1ou (rouge si OUT1 actif), G1ou (vert si OUT1 actif), r-cF (rouge dans la plage cFL-cFH) ou G-cF (vert dans la plage). Définissez ensuite cFH et cFL pour les limites de changement de couleur.

Quelle est la fonction de la temporisation de démarrage ?

La temporisation de démarrage (dSt) supprime les signaux de défaut au démarrage de la machine. Elle est active après la mise sous tension et peut être déclenchée par un front montant sur la broche ENABLE (broche 2). Réglez la durée de 0 à 99,99 s dans le menu EF.

Comment interpréter un affichage clignotant ?

Si l'affichage clignote et montre dEVC, la fonction FLASH_ON est activée via IO-Link pour identifier l'appareil. Pour désactiver, utilisez FLASH_OFF via l'outil IO-Link. Un cercle tournant indique une température interne excessive ; appuyez sur une touche pour réactiver l'affichage temporairement.

Que faire en cas d'absence d'alimentation ou d'erreur ?

Vérifiez la tension d'alimentation (18–30 V DC) sur les broches 1 et 3. Si l'affichage est éteint et les LED aussi, la tension est absente ou trop basse. En cas de code SC (surcharge), coupez l'alimentation, éliminez le court-circuit puis remettez sous tension. Si le problème persiste, contactez le fabricant.

MODE D'EMPLOI DP2122 IFM

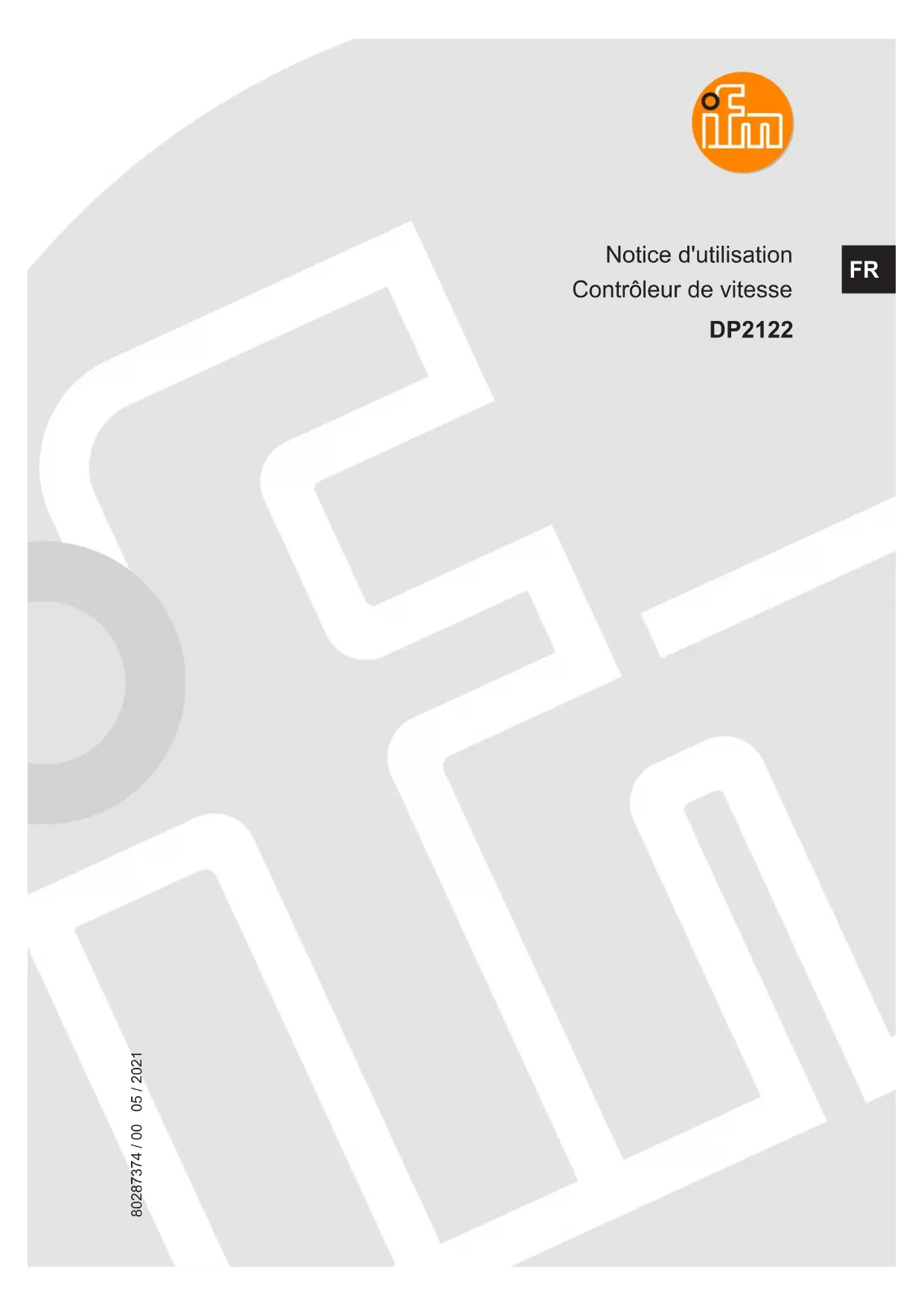

Notice d'utilisation Contrôleur de vitesse

DP2122

Contenu

1 Remarques préliminaires 4

1.1 Symboles utilisés 4
1.2 Avertissements 4
1.3 Symbole de sécurité sur l'appareil.... 4

2 Consignes de sécurité. 5
3 Usage prévu 6
4 Fonctions 7

4.1 Modes de fonctionnement.... 7
4.2 Utilisation en tant qu'appareil IO-Link 7

4.2.1 Informations générales 7
4.2.2 IO Device Description (IODD) 8

4.3 Diagrammes fonctionnels 8

4.3.1 Mode « Single Point » 8
4.3.2 Mode fenêtre.... 9
4.3.3 Two Point Mode 10
4.3.4 Mode désactivé.... 11
4.3.5 Mode ES standard 11
4.3.6 Temporisation à l'enclenchement 11
4.3.7 Temporisation au déclenchement 11

4.4 Temporisation de démarrage (Delay) 12

5 Montage 13
6 Raccordement électrique 14

6.1 Côté entrée 14
6.2 Raccorder l'appareil 14

6.2.1 Monter les connecteurs.... 15

6.2.1.1 Longueur de câble maximale 15

7 Eléments de service et d'indication 16

7.1 Poussoirs annulaires.... 16
7.2 LED.... 16
7.3 Affichage.... 17

8 Menu.... 18

8.1 Remarques générales.... 18
8.2 Structure du menu.... 19

8.2.1 Mode de fonctionnement 1 19
8.2.2 Mode de fonctionnement 2 20

8.3 Paramètres du menu principal 20

8.3.1 SSC1 — contrôleur de vitesse de rotation OUT1 20
8.3.2 SSC2 — contrôleur de vitesse de rotation OUT2.... 21
8.3.3 EF - fonctions étendues.... 21

8.4 Paramètres pour OUT1 (SSC1) 21

8.4.1 ModE — mode du seuil de commutation 21
8.4.2 LoGc - logique du seuil de commutation 21
8.4.3 SP1 — seuil de commutation 1 ..... 21
8.4.4 SP2 — seuil de commutation 2 21
8.4.5 HyS — seuils de commutation hystérésis 21
8.4.6 dS — temporisation de commutation 22
8.4.7 dr — temporisation au déclenchement.... 22
8.4.8 P-n — configuration de sortie.... 22

8.5 Paramètres pour OUT2 (SSC2) 22

8.6 Paramètres des fonctions étendues (EF) 22

8.6.1 rES – restaurer les réglages usine 22
8.6.2 Lo/Hi — valeurs d'entrée inférieures/supérieures mesurées 22
8.6.3 dSt — temporisation de démarrage 22
8.6.4 ScAL — régler le point décimal 22
8.6.5 C. FEP — point final pour la fréquence spécifique à utilisateur ..... 23
8.6.6 PrSC – prédiviseur 23

8.6.7 coLr — couleur de l'affichage et changement de couleur.... 23
8.6.8 cFH/cFL — valeur supérieure / inférieure avec changement de couleur.... 24
8.6.9 diS.b — afficheur mis sous tension 25
8.6.10 diS. U — fréquence de rafraîchissement de la valeur mesurée affichée ..... 25
8.6.11 CMPT — affichage du mode de fonctionnement 25

8.7 Paramètres réglables via IO-Link 25

8.7.1 C.uni – unité spécifique au client.... 25
8.7.2 FLASH_ON – activer le clignotement de l'affichage 25
8.7.3 FLASH_OFF – désactiver le clignotement de l'affichage.... 25
8.7.4 SSC-Counter – compteur commutations.... 25
8.7.5 internal_temperature – température de fonctionnement du microcontrôleur ..... 25
8.7.6 operation_hours – heures de fonctionnement 26
8.7.7 Tag spécifique à l'utilisateur 26
8.7.8 Tag de localisation 26
8.7.9 Tag de fonction 26

9 Paramétrage....27

9.1 Paramétrage général 27

9.1.1 Exemple [ModE] - mode seuil de commutation pour OUT2.... 27

9.2 Remarques sur la programmation.... 28

9.2.1 Verrouillage / déverrouillage 28
9.2.2 Timeout.... 28
9.2.3 Saisie de nombres avec [▼] ou [▲] 28

10 Fonctionnement 29
11 Correction de défauts 30
12 Maintenance, réparation et élimination 31
13 Réglages usine 32

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

▷ Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés
▷ Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

▷ Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

1.3 Symbole de sécurité sur l'appareil

Symbole de sécurité sur l'appareil :

▶ Prendre en compte la notice d'utilisation pour le fonctionnement sûr de l'appareil.

2 Consignes de sécurité

• L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour la tâche concernée.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.
• Observer les documents applicables.

3 Usage prévu

L'appareil est un système d'évaluation d'impulsions. Il surveille des rotations, des mouvements linéaires, pendulaires ou oscillants.

Il reçoit les impulsions d'un générateur d'impulsions externe et convertit la durée des périodes des impulsions en fréquence d'entrée. Cette valeur est comparée aux seuils de commutation réglés ; les sorties commutent en fonction des paramètres définis.

Fig. 1: Exemple : contrôle de vitesse de rotation de l'arbre d'entraînement sur un convoyeur

1 : Convoyeur
3: DP2122

5 : Sortie transistor / IO-Link

2 : Générateur d'impulsions sur l'arbre d'entraînement
4 : Sortie transistor (par ex. pour la commande d'indicateurs, d'alertes sonores ou de relais)
6 : Signaux selon la fonction de commutation sélectionnée

L'appareil n'est pas approprié pour des environnements avec une exigence spécifique sur la stabilité mécanique (par ex. choc/vibration).

L'appareil n'est conçu que pour une utilisation en intérieur.

▶ Respecter les conditions d'utilisation (→ Données techniques sur www.ifm.com).

4 Fonctions

Selon le réglage du paramètre IO-Link [CMPT], l'appareil affiche la fréquence actuelle en Hz ou la vitesse de rotation en RPM. Il génère des signaux de sortie selon le mode de fonctionnement et le paramétrage. De plus, il fournit les données process via IO-Link (selon le mode de fonctionnement en Hz ou en RPM).

L'appareil est conçu pour une communication duplex moitié. Ainsi, les possibilités suivantes sont disponibles :

• Indication à distance : lecture et affichage de la fréquence / vitesse de rotation actuelle
• Réglage à distance : lecture et modification du paramétrage actuel
• Paramétrage IO-Link IO Device Description (IODD) (→ 8)

4.1 Modes de fonctionnement

Les modes de fonctionnement suivants sont disponibles :

Mode de fonctionnement 1 : HZ_M (par défaut)
Description	Affichage de la fréquence en Hz
Application	Applications standards avec mesure de la fréquence en Hz
Désignation de l’IODD	DP2122 Réglage en usine / (CMPT=HZ_M)
ID de l’appareil IO-Link	1167 d / 00 04 8f h
Paramètre IO-Link CMPT	HZ_M (par défaut)

Mode de fonctionnement 2 : rpnM
Description	Affichage de la fréquence en tours par minute (RPM)
Application	Valeurs converties en RPM
Désignation de l’IODD	DP2122_Status_B / (CMPT=rpnM)
ID de l’appareil IO-Link	1294 d / 00 05 0e h
Paramètre IO-Link CMPT	rpnM

En mode de fonctionnement 2 l'affichage de l'appareil est toujours en kRPM.

Sélection manuelle du mode de fonctionnement :

CMPT — affichage du mode de fonctionnement (→ □ 25) et ModE — mode du seuil de commutation (→ □ 21) pour OUT2

Sélection du mode de fonctionnement via interface IO-Link :

▷ voir le document « Complément à la notice d'utilisation : sélection du mode de fonctionnement via interface IO-Link » sous www.ifm.com

Si le mode de fonctionnement change, les paramètres de l'appareil sont remis aux réglages usine à l'exception de CMPT.

4.2 Utilisation en tant qu'appareil IO-Link

4.2.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link. Cette interaction nécessite l'utilisation d'un maître IO-Link.

L'interface IO-Link permet l'accès direct aux données process et de diagnostic et offre la possibilité de paramétrer l'appareil pendant le fonctionnement.

Plus de détails sur IO-Link et toutes les informations concernant le matériel et le logiciel IO-Link sont disponibles sur :

www.io-link.ifm

4.2.2 IO Device Description (IODD)

Vous trouverez les IODD nécessaires pour la configuration de l'appareil IO-Link ainsi que des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres sous forme de table sur documentation.ifm.com

4.3 Diagrammes fonctionnels

4.3.1 Mode « Single Point »

Fig. 2: Normalement ouvert (paramètre IO-Link LoGc : no / high active)

SP1 : Survitesse : seuil de déclenchement / sous-vitesse : seuil d'enclenchement

SP1+H : Survitesse : seuil d'enclenchement / sous-vitesse : seuil de déclenchement

Si la vitesse est inférieure à la vitesse de rotation réglée, l'état est indiqué comme « ouvert » par le signal de commutation.

Fig. 3: Normalement fermé (paramètre IO-Link LoGc : nc / low active)

SP1 : Survitesse : seuil de déclenchement / sous-vitesse : seuil d'enclenchement

SP1+H : Survitesse : seuil d'enclenchement / sous-vitesse : seuil de déclenchement

Si la vitesse est inférieure à la vitesse de rotation réglée, l'état est indiqué comme « fermé » par le signal de commutation.

1 : Retard à la disponibilité
3 : Normalement ouvert

2 : Temporisation de démarrage

4 : Normalement fermé

4.3.2 Mode fenêtre

Fig. 4: Normalement ouvert (paramètre IO-Link LoGc : no / high active)
SP1 : Fenêtre seuil d'enclenchement
SP1+H : Seuil de déclenchement
SP2 : Fenêtre seuil d'enclenchement
SP2-H : Seuil de déclenchement

Si la plage de vitesse définie est quittée, l'état est indiqué comme « ouvert » par le signal de commutation.

Fig. 5: Normalement fermé (paramètre IO-Link LoGc : nc / low active)
SP1 : Fenêtre seuil de déclenchement
SP1+H : Seuil d'enclenchement
SP2 : Fenêtre seuil de déclenchement
SP2-H : Seuil d'enclenchement

Si la plage de vitesse définie est quittée, l'état est indiqué comme « fermé » par le signal de commutation.

1 : Retard à la disponibilité
3 : Normalement ouvert

2 : Temporisation de démarrage

4 : Normalement fermé

4.3.3 Two Point Mode

Fig. 6: Normalement ouvert (paramètre IO-Link LoGc : no / high active)
SP1 : Survitesse : seuil d'enclenchement / sous-vitesse : seuil de déclenchement
SP2 : Survitesse : seuil de déclenchement / sous-vitesse : seuil d'enclenchement

Si la vitesse est inférieure à la vitesse de rotation réglée, l'état est indiqué comme « ouvert » par le signal de commutation.

Fig. 7: Normalement fermé (paramètre IO-Link LoGc : nc / low active)
SP1 : Survitesse : seuil d'enclenchement / sous-vitesse : seuil de déclenchement
SP2 : Survitesse : seuil de déclenchement / sous-vitesse : seuil d'enclenchement

Si la vitesse est inférieure à la vitesse de rotation réglée, l'état est indiqué comme « fermé » par le signal de commutation.

4.3.4 Mode désactivé

Normalement ouvert (paramètre IO-Link LoGc : no / high active) Le signal de commutation est toujours indiqué comme ouvert.

Normalement fermé (paramètre IO-Link LoGc : nf / low active) Le signal de commutation est toujours indiqué comme fermé.

4.3.5 Mode ES standard

Les LED jaunes indiquent l'état de commutation de l'appareil.

Fonction de commutation NO :

Sortie transistor	LED jaune	Description
fermée	allumée	vitesse de rotation > SP1 et pendant la temporisation de démarrage
ouverte	éteinte	vitesse de rotation < SP2

Fonction de commutation NF :

Sortie transistor	LED jaune	Description
fermée	allumée	vitesse de rotation < SP2
ouverte	éteinte	vitesse de rotation > SP1 et pendant la temporisation de démarrage

4.3.6 Temporisation à l'enclenchement

La temporisation à l'enclenchement permet de filtrer les signaux d'entrée. La temporisation à l'enclenchement est activée ou redémarrée par un front de commutation positif du signal d'entrée. La sortie ne passe à l'état de commutation actif que si le signal d'entrée est toujours actif après l'écoulement de la temporisation. Les impulsions qui sont plus courtes que la temporisation à l'enclenchement sont filtrées.

4.3.7 Temporisation au déclenchement

La temporisation au déclenchement permet de filtrer les signaux d'entrée. La temporisation au déclenchement est activée ou redémarrée par un front de commutation négatif du signal d'entrée. La sortie ne passe à l'état de commutation inactif que si le signal d'entrée est toujours inactif après l'écoulement de la temporisation. Les pauses d'impulsion qui sont plus courtes que la temporisation au déclenchement sont filtrées.

4.4 Temporisation de démarrage (Delay)

La temporisation de démarrage permet de supprimer des signaux de défaut lors du démarrage d'une machine. Elle est effective après la mise sous tension et dépend d'une faible vitesse de rotation.

Si l'entraînement est souvent mis sous et hors tension, il est judicieux de coupler les alimentations en tension de l'entraînement et du contrôleur de vitesse. Ainsi la temporisation de démarrage est effective chaque fois que la machine est mise en marche.

Si une connexion couplée des alimentations en tension n'est pas possible, un point de déclenchement peut être réglé dans la date de process via IO-Link ou via ENABLE (broche 2) en mode SIO. Le front de commutation positif du signal correspondant sert de point de déclenchement. De plus le système peut démarrer de manière autonome ; après la détection des premières impulsions, le temporisateur du timer est démarré (valeur : 0...999,9 s en pas de 0,1 secondes).

5 Montage

▶ Installer l'appareil de manière à ce que les connecteurs M12 et l'appareil soient protégés contre les contraintes mécaniques telles que les chocs et les vibrations.
▶ Si nécessaire, fixer l'appareil à l'aide d'une bride de fixation. A cet effet utiliser une vis M4 ou un collier.
▶ Lors du montage, s'assurer que le degré de salissure est de 2 ou mieux.

Fig. 8: Bride de fixation

Fig. 9: Bride de fixation avec appareil fixé

La bride de fixation n'est pas fournie avec l'appareil. Plus d'informations sur des accessoires disponibles sur www.ifm.com.

A noter pour tous les types de fixation : Il incombe à l'installateur du système de respecter les exigences sur la fixation de l'appareil dans l'application par rapport aux chocs, aux vibrations, aux accélérations et au poids.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

▶ Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Les circuits du côté entrée et le côté sortie sont isolés les uns des autres et des surfaces facilement accessibles de l'appareil par une isolation de base conforme à la norme CEI 61010-1 (circuit secondaire avec max. 32 V DC, dérivé du courant de réseau jusqu'à 300 V de catégorie de surtension II).

Le câblage externe doit être effectué de manière à garantir l'isolation nécessaire des autres circuits.

6.1 Côté entrée

Tension d'alimentation (TBTS/TBTP)

ATTENTION

Le courant d'entrée de la tension d'alimentation n'est pas limité.

▷ Pas de protection contre l'incendie.
▶ Protéger le circuit.
▶ Protéger l'alimentation capteurs par le même fusible.

Potentiel	Connecteur M12 1	Fusible
L+ / tension d'alimentation	Broche 1	≤ 2 A

Caractéristique de déclenchement nécessaire du fusible :

T_fuse ≤ 120 s à max. 6,25 A (protection incendie)

▶ Comme alternative, alimenter l'appareil via un circuit « limited energy » selon CEI 61010-1 ou classe 2 selon UL 1310.

Réaction des sorties en cas de surcharge ou de court-circuit :

Pour l'autoprotection de la sortie en cas de sollicitations thermiques trop élevées (causées par un court-circuit ou une surcharge), l'étage de sortie commence à commuter avec une fréquence d'impulsion. Un court-circuit continu / une surcharge pendant plusieurs heures peut endommager l'étage de sortie !

6.2 Raccorder l'appareil

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Fig. 10: Raccordement électrique

1 : Connecteur M12, 4 pôles

• Broche 1 : L+ / tension d'alimentation
• Broche 2 : OUT2 / sortie TOR 2
• Broche 3 : L- / tension d'alimentation
• Broche 4 : OUT1 / IO-Link (C/Q)

2 : Prise M12, 5 pôles

• Broche 1 : L+
• Broche 2 : ENABLE pour la temporisation de démarrage en mode SIO
• Broche 3 : L-
  • Broche 4 : IN1 / entrée TOR 1
  • Broche 5 : non utilisée

Aucune tension externe ne doit être fournie à l'appareil via la prise M12 5 pôles ②.

Raccorder des appareils supplémentaires toujours via les câbles de raccordement prévus.

Voir aussi les exemples d'applications (→ Usage prévu)

6.2.1 Monter les connecteurs

Les filetages dans l'appareil correspondent au standard M12. Afin de garantir l'indice de protection spécifié, seuls des câbles qui correspondent à ce standard doivent être utilisés. Pour les câbles coupés par l'utilisateur, le fabricant du système est responsable du type de protection.

▶ Utiliser des connecteurs avec contacts dorés.
▶ Placer verticalement les connecteurs lors du montage afin que l'écrou moleté n'endommage pas le filetage.
▶ Respecter le codage des connecteurs lors du montage.

Si connecteur dans l'appareil :

▶ Effectuer le vissage des prises femelles selon les indications du couple de serrage du fabricant du câble. Couple de serrage maximal autorisé : 1,8 Nm

Si les prises sont dans l'appareil :

▶ Visser le connecteur mâle à 1,3 ± 0,1 Nm.
▶ Equiper tous les câbles sortants à partir de 200 mm maximum d'une décharge de traction appropriée. Respecter le rayon de courbure minimal des câbles (→ indications du fabricant de câbles).

6.2.1.1 Longueur de câble maximale

• Sans communication IO-Link : chaque côté 30 m
• Avec la communication IO-Link : du côté du maître 20 m

7 Eléments de service et d'indication

1 : Poussoirs annulaires
2: LED
3 : Affichage

La figure montre en exemple le bouton Enter appuyé [●].

7.1 Poussoirs annulaires

Afin d'exécuter une commande [esc], [ [●], [▼] ou [▲], appuyer sur le coin respectif d'un poussoir annulaire.

Bouton-poussoir		Fonction
[esc]	Escape	Retour au menu précédent. Quitter le paramétrage sans sauvegarder la nouvelle valeur.
[•]	Enter	Ouvrir le mode menu. Sélection du paramètre et confirmation d'une valeur de paramètre.
[▼]	Down	Sélection d'un paramètre. Réglage d'une valeur de paramètre en continu en appuyant sur le poussoir en permanence, en pas à pas en appuyant sur le poussoir plusieurs fois.
[▲]	Up

Afin d'assurer un fonctionnement correct des poussoirs annulaires, ne pas monter ou déposer l'appareil directement sur une surface métallique.

Utiliser la bride de fixation pour le montage → Montage.

7.2 LED

LED		Couleur	État	Description
I	OUT1	jaune	allumée	Sortie 1 est commutée.
Power		verte	allumée	Alimentation en tension OK. Appareil en mode de fonctionnement.
			éteinte	Appareil en mode de programmation.
II	OUT2	jaune	allumée	Sortie 2 est commutée.

Signaux d'erreur et diagnostic : Correction de défauts

7.3 Affichage

Couleur	Description
rouge / vert	affichage LED à 7 segments, 4 digits, avec changement de couleur

Signaux d'erreur et diagnostic : Correction de défauts

Quand [▼] ou [▲] est appuyé en mode de fonctionnement pendant 1 seconde, l'appareil affiche l'unité. L'unité affichée dépend du paramètre C.uni.

En mode de fonctionnement la fréquence d'entrée est affichée. En réglage de base, la valeur affichée est automatiquement mise à l'échelle.

Mode de fonctionnement 1 :

La mise à l'échelle manuelle via le paramètre [C. FEP] est activée via le paramètre [ScAL].

Mise à l'échelle manuelle :

Limitation de l'affichage à des incréments de 1 Hz.

Mode de fonctionnement 2 :

Des valeurs process ou des valeurs de paramètres ayant plus de 4 chiffres ne peuvent pas être complètement affichées. L'exactitude du réglage dans le menu local est limitée aux 4 chiffres visibles.

8 Menu

Si la mise à l'échelle est activée, les réglages du menu de tous les paramètres qui dépendent de la fréquence et de la vitesse de rotation (SP, cFH, etc.) sont également mis à l'échelle.

8.1 Remarques générales

Indépendamment du mode de fonctionnement (mode ES standard ou appareil IO-Link) il y a deux possibilités de paramétrer l'appareil :

• Directement sur l'appareil via le menu (→ Paramétrage)
  • Ou via un outil IO-Link

L'accès via un outil IO-Link est d'une priorité plus haute que le paramétrage via le menu.

Le clonage des paramètres et la mémorisation des paramètres sont possibles via un outil IO-Link.

Quelques paramètres ne peuvent être réglés que via l'interface IO-Link : Paramètres réglables via IO-Link (→ 25).

Si l'appareil était verrouillé via IO-Link, le déverrouillage n'est possible que via l'interface IO-Link : Verrouillage / déverrouillage (→ 28).

8.2 Structure du menu

8.2.1 Mode de fonctionnement 1

1 : Mode de fonctionnement → Modes de fonctionnement

2 : Menu principal → Paramètres du menu principal

3 : Fonctions étendues → Paramètres des fonctions étendues (EF)

→ Liste de paramètres et réglages usine

8.2.2 Mode de fonctionnement 2

1 : Mode de fonctionnement → Modes de fonctionnement

2 : Menu principal → Paramètres du menu principal

3 : Fonctions étendues → Paramètres des fonctions étendues (EF)

→ Liste de paramètres et réglages usine

8.3 Paramètres du menu principal

8.3.1 SSC1 — contrôleur de vitesse de rotation OUT1

Le paramètre ouvre le menu des réglages pour OUT1 du contrôleur de vitesse de rotation.

8.3.2 SSC2 — contrôleur de vitesse de rotation OUT2

Le paramètre ouvre le menu des réglages pour OUT2 du contrôleur de vitesse de rotation.

8.3.3 EF — fonctions étendues

Le paramètre ouvre le menu pour des fonctions étendues.

8.4 Paramètres pour OUT1 (SSC1)

8.4.1 ModE — mode du seuil de commutation

Réglage du mode du seuil de commutation.

• [1-P] = Mode « Single Point » (→ 8)
• [und] = Mode fenêtre (→ 9)
• [2-P] = Two Point Mode ( → 10)
• [OFF] = Mode désactivé (→ 11)

8.4.2 LoGc — logique du seuil de commutation

Réglage de la logique du seuil de commutation : Diagrammes fonctionnels (→ 8).

• [no] = le commutateur est fermé en cas d'activation.
- [nc] = le commutateur est ouvert en cas d'activation.

8.4.3 SP1 – seuil de commutation 1

Seuil de commutation supérieur.

En mode « Single Point » SP1 est réglable dans toute sa plage de valeurs. En modes « Two Point Mode » et « Window Mode » le seuil inférieur est limité par SP2. Il s'applique : SP1 > SP2.

8.4.4 SP2 – seuil de commutation 2

Seuil de commutation inférieur.

Seulement actif en modes du seuil de commutation « Two Point Mode » et « Window Mode ».

En mode « Single Point Mode » le réglage existant de SP2 est ignoré. Lors du changement entre « Two Point Mode » et « Window Mode » SP2 est adapté automatiquement. Il s'applique : SP2 < SP1.

SP1 limite la valeur de réglage maximale de SP2. Il s'applique : SP2 < SP1.

8.4.5 HyS — seuils de commutation hystérésis

Réglage de l'hystérésis pour les seuils de commutation SP1 et SP2 : Diagrammes fonctionnels (→ 8).

Seulement actif en modes du seuil de commutation « Single Point Mode » et « Window Mode ».

Plage de réglage : 0,5 à 100 %

Résolution : 0,1 %

8.4.6 dS — temporisation de commutation

Temporisation quand la sortie passe en état de commutation actif.

Plage de réglage : 0...99,99 s

Résolution : 0,01 s

8.4.7 dr — temporisation au déclenchement

Temporisation quand la sortie passe en état de repos.

Plage de réglage : 0...99,99 s

Résolution : 0,01 s

8.4.8 P-n — configuration de sortie

• [PnP] = charge raccordée à la masse

• [nPn] = charge raccordée à VBB

8.5 Paramètres pour OUT2 (SSC2)

À l'exception de P-n : voir Paramètres pour OUT1 (SSC1) (→ 21)

8.6 Paramètres des fonctions étendues (EF)

8.6.1 rES — restaurer les réglages usine

Remet tous les paramètres au réglage usine : Réglages usine (→ 32).

▶ Sélectionner [rES].

▶ Appuyer sur [●].

▶ Appuyer sur [▲] ou [▼] et maintenir appuyé jusqu'à ce que [----] soit affiché.

▶ Appuyer brièvement sur [●].

8.6.2 Lo/Hi — valeurs d'entrée inférieures/supérieures mesurées

[Lo] = valeur mesurée la plus basse

[Hi] = valeur mesurée la plus haute

Effacer la mémoire :

▶ Sélectionner [Hi] ou [Lo].

▶ Appuyer sur [▲] ou [▼] et maintenir appuyé jusqu'à ce que [----] soit affiché.

▶ Appuyer brièvement sur [●].

8.6.3 dSt — temporisation de démarrage

Réglage de la temporisation entre la mise sous tension / le reset de l'appareil et le démarrage de l'évaluation de vitesse.

8.6.4 ScAL — régler le point décimal

Mode de fonctionnement 1 : Modes de fonctionnement (→ 7)

• [OFF] = affichage en Hz avec des virgules automatiques.
- [cccc] = affichage sans chiffres après la virgule.
- [ccc.c] = affichage avec un chiffre après la virgule.
- [cc.cc] = affichage avec deux chiffres après la virgule.
• [c.ccc] = affichage avec trois chiffres après la virgule.

Avec un masque d'affichage fixe ([ScAL] ≠ OFF), seul le point décimal est mis. Une mise à l'échelle automatique n'est pas effectuée.

C. FEP — point final pour la fréquence spécifique à utilisateur (→ 23)

Si [ScAL] est mis à [cccc], [ccc.c], [cc.cc] ou [c.ccc], les chiffres après la virgule des valeurs process et de paramètres dépendant de la fréquence ne peuvent plus être affichées.

En fonction du facteur de mise à l'échelle, les paramètres peuvent être réglés via l'afficheur avec une précision de 0,4 Hz (C. FEP=5000) à 4 Hz (C. FEP=500).

8.6.5 C. FEP — point final pour la fréquence spécifique à utilisateur

Réglages pour les valeurs affichées mises à l'échelle.

Les paramètres sont seulement affichés en mode de fonctionnement 1 et si [ScAL] est réglé à [cccc], [ccc.c], [cc.cc] ou [c.ccc].

Toutes les valeurs de fréquence / de vitesse de rotation affichées sont interpolées à la base d'une approximation 2 points.

Les données process IO-Link et les paramètres ne sont pas influencés par la mise à l'échelle.

U(f) correspond à la valeur mise à l'échelle f correspond à la valeur en Hz

1 : Facteur de mise à l'échelle 2
2 : Facteur de mise à l'échelle 1
3 : Facteur de mise à l'échelle 0,5

8.6.6 PrSC — prédiviseur

Réglage du nombre de cames. Le nombre de cames est automatiquement considéré pour les valeurs mesurées.

Seulement activé en mode de fonctionnement 2.

8.6.7 coLr — couleur de l'affichage et changement de couleur

Allocation des couleurs de l'affichage « rouge » et « vert » dans l'étendue de mesure.

Fig. 11: Fonction hystérésis avec [r1ou]

Fig. 12: Fonction hystérésis avec [G1ou]

Pour impression N/B : gn = vert, rd = rouge

• [rEd] = rouge en continu (indépendant de la valeur mesurée).
- [GrEn] = vert en continu (indépendant de la valeur mesurée).
• [r1ou] = rouge quand OUT1 commute.
• [G1ou] = vert quand OUT1 commute.

Fig. 13: Fonction fenêtre avec [r1ou]

Fig. 14: Fonction fenêtre avec [G1ou]

Pour impression N/B : gn = vert, rd = rouge

[r-cF] = rouge quand la valeur mesurée est entre les valeurs [cFL] et [cFH].

[G-cF]=vert quand la valeur mesurée est entre les valeurs [cFL] et [cFH].

8.6.8 cFH/cFL — valeur supérieure / inférieure avec changement de couleur

Avec réglage de [coLr] à [r-cF] ou [G-cF] :

▶ Sélectionner [cFH] et régler la valeur limite supérieure.
La plage de réglage correspond aux valeurs mesurées. La valeur de réglage la plus basse est [cFL].
▶ Sélectionner [cFL] et régler la valeur limite inférieure.
La plage de réglage correspond aux valeurs mesurées. La valeur de réglage la plus haute est [cFH].

Fig. 15: Fonction [r-cF]

Fig. 16: Fonction [G-cF]

Pour impression N/B : gn = vert, rd = rouge

8.6.9 diS.b — afficheur mis sous tension

• [OFF] = l'affichage de la valeur mesurée est désactivé en mode de fonctionnement.
• [On] = l'affichage de la valeur mesurée est activé en mode de fonctionnement.

En appuyant sur n'importe quel bouton l'affichage à l'état désactivé est activé pour min. 30 s.

8.6.10 diS. U — fréquence de rafraîchissement de la valeur mesurée affichée

• [d1] = rafraîchissement de la valeur mesurée toutes les 50 ms.
• [d2] = rafraîchissement de la valeur mesurée toutes les 200 ms.
  • [d3] = rafraîchissement de la valeur mesurée toutes les 600 ms.

[d1] fournit une lisibilité optimale même avec une fréquence instable.

8.6.11 CMPT — affichage du mode de fonctionnement

Indique le mode de fonctionnement : Modes de fonctionnement (→ 7)

- [HZ_M] = DP2122_FREQ (unité de mesure Hz et spécifique au client)

• [rpnM] = DP2122_REVL (unité de mesure rpm)

Si le mode de fonctionnement change, les paramètres de l'appareil sont remis aux réglages usine à l'exception de CMPT.

8.7 Paramètres réglables via IO-Link

Les fonctions ou paramètres suivants sont uniquement disponibles via l'outil IO-Link.

8.7.1 C.uni – unité spécifique au client

Unité spécifique au client avec max. 4 caractères.

8.7.2 FLASH_ON – activer le clignotement de l'affichage

Pour l'identification d'un appareil. L'affichage clignote et affiche [dEVC].

8.7.3 FLASH_OFF – désactiver le clignotement de l'affichage

Désactive le clignotement de l'affichage.

8.7.4 SSC-Counter – compteur commutations

Pour compter les changements d'état de low à high de la détection interne. Les états du compteur ne sont pas sauvegardés en permanence.

8.7.5 internal_temperature – température de fonctionnement du microcontrôleur

Lecture des données du capteur de température interne du microcontrôleur

8.7.6 operation_hours – heures de fonctionnement

Comptage des heures de fonctionnement complètes seulement Les heures de fonctionnement inférieures à une heure complète ne sont pas sauvegardées. Les états du compteur sont sauvegardés en permanence.

8.7.7 Tag spécifique à l'utilisateur

Description de l'application spécifique au client, longueur max. 32 caractères.

Valeur par défaut : « *** » / peut être définie librement par l'utilisateur

8.7.8 Tag de localisation

Localisation spécifique au client de l'appareil, longueur maximale de 32 caractères.

Valeur par défaut : « *** » / peut être définie librement par l'utilisateur

8.7.9 Tag de fonction

Fonction spécifique au client de l'appareil, longueur maximale de 32 caractères.

Valeur par défaut : « *** » / peut être définie librement par l'utilisateur

9 Paramétrage

Pendant le paramétrage, l'appareil reste en mode de fonctionnement. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que le paramétrage soit validé.

9.1 Paramétrage général

Chaque paramétrage s'effectue en 6 étapes :

Etape		Bouton-poussoir
1	Passer du mode de fonctionnement au mode de paramétrage.	[●]
2	Sélectionner le paramètre désiré [SP1], [C. FEP] etc.	[▲] ou [▼]
3	Passer au mode de programmation du paramètre.	[●]
4	Sélectionner ou modifier la valeur de paramètre.	[▲] ou [▼] > 2 s
5	Confirmer la valeur du paramètre réglée.	[●]
6	Retour au mode de fonctionnement.	[esc]

9.1.1 Exemple [ModE] - mode seuil de commutation pour OUT2

Etape		Afficheur
1	Passer du mode de fonctionnement au mode de paramétrage.
	► ▶ Appuyer sur [●] pour arriver au menu. ▷ Le premier paramètre est affiché.
2	Sélectionner le paramètre désiré, ici [SSC2].
	► ▶ Appuyer sur [▼] jusqu'à ce que [SSC2] soit affiché.► ▶ Appuyer sur [●] pour accéder le menu de fonctions étendues. ▷ Le premier paramètre des fonctions étendues est affiché.
3	Passer au mode de programmation du paramètre.
	► ▶ Appuyer sur [●] pour passer en mode de programmation. ▷ La valeur du paramètre réglée actuellement est visible.
4	Sélectionner ou modifier la valeur du paramètre, ici par ex. [und].
	► ▶ Appuyer sur [▼] ou [▲] pendant 2 s au minimum. ▷ La valeur réglée actuellement clignote, ici par ex. . [1-P]. ▷ Après 2 s :- La valeur est modifiée en continu en appuyant sur le bouton-poussoir en permanence.- La valeur est modifiée en pas à pas en appuyant sur le bouton-poussoir plusieurs fois. Valeurs numériques (→ 9.2.3)
5	Confirmer la valeur du paramètre réglée.
	► ▶ Appuyer brièvement sur [●]. ▷ Le paramètre est indiqué de nouveau. ▷ La nouvelle valeur réglée est sauvegardée.
	Réglage d'autres paramètres :► ▶ Appuyer sur [▲] ou [▼] jusqu'à ce que le paramètre souhaité soit affiché.
6	Retour au mode de fonctionnement.
6	► Appuyer sur [esc].► ▶ Appuyer plusieurs fois sur [▼] ou [▲] jusqu'à ce que la valeur mesurée actuelle soit affichée.- Ou attendre la fonction Timeout (environ 30 s). ▷ L'appareil est de nouveau en mode de fonctionnement. ▷ La valeur actuelle est affichée.	12.34

9.2 Remarques sur la programmation

9.2.1 Verrouillage / déverrouillage

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation. Les valeurs de paramètre et les réglages peuvent être affichés mais pas modifiés.

Pour verrouiller :

▶ S'assurer que l'appareil est en mode de fonctionnement normal.

▶ Appuyer sur [esc] + [▲] simultanément pendant 10 s.

▷ [Loc] est affiché.

▷ L'appareil est verrouillé.

▷ [Loc] est affiché brièvement si l'on essaie de changer les valeurs des paramètres.

Pour déverrouiller :

▶ Appuyer sur [esc] + [▲] simultanément pendant 10 s.

▷ [uLoc] est affiché.

A la livraison, l'appareil n'est pas verrouillé.

Verrouillage de la part du client

Si [C. Loc] est affiché lorsque l'on essaie de changer une valeur de paramètre, une communication IO-Link est active (verrouillage temporaire).

Verrouillage via logiciel

Si [S. Loc] est affiché, le capteur est verrouillé en permanence par le logiciel. Ce verrouillage ne peut être enlevé qu'à l'aide d'un logiciel de paramétrage.

9.2.2 Timeout

Si lors du changement d'un paramètre, aucun bouton n'est appuyé pendant 30 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée.

9.2.3 Saisie de nombres avec [▼] ou [▲]

▶ Appuyer sur [▼] ou [▲] pendant 2 s au minimum.

Après 2 s :

• La valeur est modifiée en continu en appuyant sur le bouton-poussoir en permanence.
• La valeur est modifiée en pas à pas en appuyant sur le bouton-poussoir plusieurs fois.

La valeur est baissée pas à pas avec [▼] et augmentée avec [▲].

10 Fonctionnement

Après la mise sous tension l'appareil se trouve en mode d'évaluation (SIO). Il exécute ses fonctions de mesure et d'évaluation et fournit des signaux de sortie selon les paramètres réglés : Menu.

11 Correction de défauts

Afficheur	LED			Erreur	Correction de défauts
	I	Power	II
OFF	éteinte	éteinte	éteinte	Tension d'alimentation trop basse.	Vérifier / corriger la tension d'alimentation : → Raccordement électrique
SC	clignote	quel-conque	clignote	Courant de surcharge à la sortie de commutation OUTx (voir LED I/II).	Contrôler si un court-circuit ou un courant de surcharge se produit sur la sortie de commutation. Eliminer le défaut.
C. Loc	quel-conque	quel-conque	quel-conque	Le paramétrage via boutons est ver-rouillé en raison d'une transmission IO-Link active.	Attendre la finalisation du paramétrage via IO-Link.
S. Loc	quel-conque	quel-conque	quel-conque	Le paramétrage via boutons est dé-sactivé par le logiciel.	Le déverrouillage est uniquement possible via l'interface IO-Link / logiciel de paramétrage IO-Link.
Loc	quel-conque	quel-conque	quel-conque	Le paramétrage via les boutons est désactivé.	Déverrouiller les boutons.
OL	quel-conque	activées	quel-conque	Valeur process trop élevée (fré-quence mesurée > 5000 Hz / > 300000 RPM).	Vérifier le capteur raccordé et la plage de valeurs.
Segment tour-nant en cercle	quel-conque	quel-conque	quel-conque	La température dans le boîtier dé-passe la valeur limite.	En appuyant sur n'importe quel bouton, l'affichage est activé pour 30 s.

12 Maintenance, réparation et élimination

Nettoyage :

▶ Mettre l'appareil hors tension.
▶ Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

▶ S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

13 Réglages usine

Paramètre		Réglages usine	Réglages utilisateur
SSC1. ModE	Mode seuil de commutation OUT1	1-P	• 1-P• und• 2-P• OFF
SSC1. LoGc	Logique seuil de commutation OUT1	no	• no• nc
SSC1. SP1	Seuil de commutation 1 OUT1	11
SSC1. SP2	Seuil de commutation 2 OUT1	10
SSC1. HyS	Hystérésis seuil de commutation OUT1	10 %
SSC1.dS	Temporisation à l'enclenchement OUT1	0 s
SSC1.dr	Temporisation au déclenchement OUT1	0 s
SSC1. P-n	Configuration de sortie	PnP	• PnP• nPn
SSC2. ModE	Mode seuil de commutation OUT2	1-P	• 1-P• und• 2-P• OFF
SSC2. LoGc	Logique seuil de commutation OUT2	no	• no• nc
SSC2. SP1	Seuil de commutation 1 OUT2	22
SSC2. SP2	Seuil de commutation 2 OUT2	20
SSC2. HyS	Hystérésis seuil de commutation OUT2	10 %
SSC2.dS	Temporisation à l'enclenchement OUT2	0 s
SSC2.dr	Temporisation au déclenchement OUT2	0 s
rES	Réglage usine
Lo	Valeur d'entrée inférieure mesurée	----
Hi	Valeur d'entrée supérieure mesurée	----
dSt	Temporisation du démarrage 0 s
PrSC(seulement mode de fonctionnement 2)	Prédiviseur	1
ScAL(seulement mode de fonctionnement 1)	Régler le point décimal	OFF	• OFF• cccc• ccc.c• cc.cc• c.ccc
C. FEP(seulement mode de fonctionnement 1)	Point final utilisateur pour la fréquence	2000
C.uni(seulement mode de fonctionnement 1)	Unité spécifique au client	Unit
coLr	Affichage : réglage de couleur	rEd	• rEd• grEn• r1ou• G1ou• r-cF• G-cF
cFH	Changement de couleur : valeur limite supérieure	11
cFL	Changement de couleur : valeur limite inférieure	10
diS.b	Afficheur mis sous tension	On	• On• OFF
diS. U	Fréquence de rafraîchissement de la valeur affichée	d2 (200 ms)	• OFF• d1 (50 ms)• d2 (200 ms)• d3 (600 ms)
CMPT	Affichage du mode de fonctionnement	HZ_M	• HZ_M• rpnM
