Type de produit	Détecteur de mouvements (système de réflexion directe avec suppression de l'arrière-plan)
Marque	IFM
Modèle	OC5216
Dimensions	Environ 30 x 20 x 15 mm (estimation)
Poids	Environ 50 g (estimation)
Alimentation	10-30 V DC (typique pour les capteurs IFM)
Consommation électrique	< 20 mA (estimation)
Portée	Voir l'étiquette sur l'appareil (réglable via potentiomètre)
Sortie	Signal de commutation (normalement ouvert, selon câblage)
Type de câble	Couleurs: BN (brun) = 24 V, BU (bleu) = masse, BK (noir) = sortie, WH (blanc) = entrée apprentissage (si applicable)
Fonctions principales	Détection sans contact d'objets et matières, indication par LED, réglage de la portée
Indication LED	Allumée = objet détecté; clignotante = réception détériorée (lentilles sales ou mauvais alignement)
Réglage de la portée	Potentiomètre : ajuster entre valeur min (objet détecté) et max (arrière-plan détecté), position moyenne
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux sans solvants ni produits agressifs
Sécurité	Mettre l'installation hors tension avant branchement. Respecter les couleurs de fils.
Pièces détachées et réparabilité	Non applicable (appareil scellé, contacter le SAV IFM en cas de dysfonctionnement)
Informations générales	Notice téléchargeable gratuitement sur notice-facile.com. Utilisation intérieure et extérieure? (vérifier l'indice IP)

FOIRE AUX QUESTIONS - OC5216 IFM

Comment régler la portée du détecteur IFM OC5216 ?

Utilisez le potentiomètre de réglage. Procédez comme suit : 1) Réglez le potentiomètre à la portée minimum. 2) Placez l'objet à détecter dans la zone. 3) Augmentez la portée jusqu'à ce que la LED s'allume (valeur minimum). 4) Retirez l'objet : la LED s'éteint. 5) Augmentez la portée jusqu'à ce que la LED s'allume à nouveau (valeur maximum, détection de l'arrière-plan). 6) Réglez le potentiomètre à une position moyenne entre les deux valeurs.

Que signifie une LED qui clignote sur le capteur ?

Une LED clignotante indique que la réception de lumière se détériore. Cela peut être dû à des salissures sur les lentilles ou à un mauvais alignement du capteur. Nettoyez les lentilles et vérifiez l'orientation.

Comment raccorder électriquement le détecteur IFM OC5216 ?

Mettez l'installation hors tension. Raccordez strictement selon les couleurs des fils : BN (brun) = 24 V, BU (bleu) = masse, BK (noir) = sortie, WH (blanc) = entrée d'apprentissage (si présente). Consultez l'étiquette sur l'appareil pour confirmation.

Quel type d'objet peut détecter ce capteur ?

Le système de réflexion directe détecte tout objet ou matière sans contact, à condition que l'objet soit dans la portée définie et que le mouvement soit transversal par rapport à la lentille. Pour d'autres directions, vérifiez le bon fonctionnement.

Comment nettoyer les lentilles du capteur ?

Nettoyez les lentilles avec un chiffon doux et non abrasif. N'utilisez pas de solvants ni de produits qui pourraient abîmer les lentilles en plastique.

Quelle est la portée maximale de l'IFM OC5216 ?

La portée exacte est indiquée sur l'étiquette de l'appareil. Elle peut varier selon l'objet et les conditions environnementales. Le potentiomètre permet de l'ajuster entre une portée minimum et maximum.

Le capteur fonctionne-t-il en extérieur ?

La notice ne précise pas l'indice de protection. Vérifiez l'étiquette pour l'indice IP. En général, ces capteurs sont destinés à un usage industriel en intérieur. Pour l'extérieur, protégez-le des intempéries.

Que faire si la LED ne s'allume pas du tout ?

Vérifiez l'alimentation électrique (tension 10-30 V DC) et le câblage (BN sur +, BU sur -). Vérifiez également que l'objet est bien dans la zone de détection. Si le problème persiste, contactez le SAV IFM.

Comment savoir si l'objet est correctement détecté ?

La LED s'allume lorsque l'objet est détecté. Si elle clignote, la réception est mauvaise. Ajustez l'alignement ou nettoyez les lentilles.

Où télécharger la notice complète de l'IFM OC5216 ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue en fournissant votre adresse email.

MODE D'EMPLOI OC5216 IFM

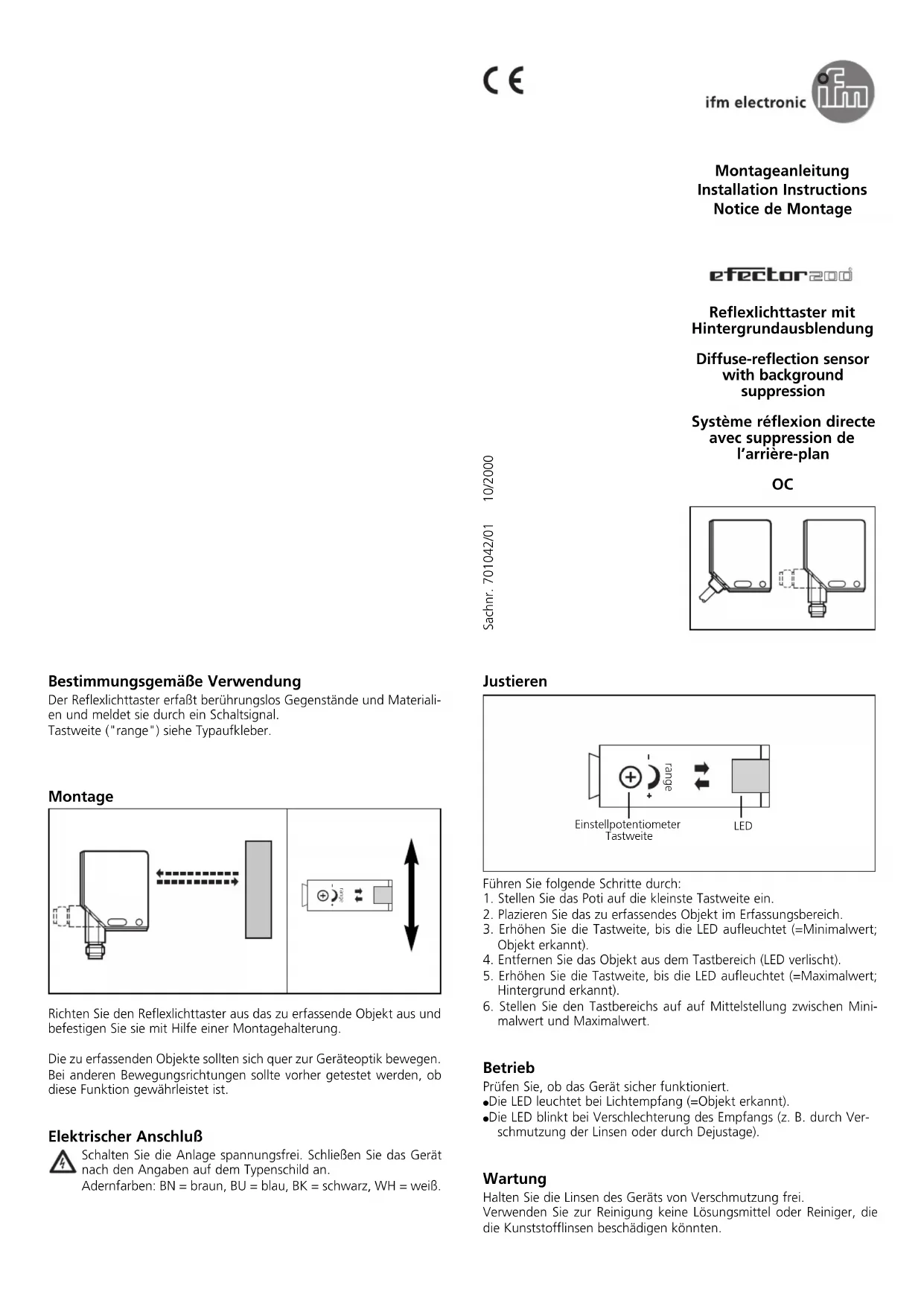

Montageanleitung Installation Instructions Notice de Montage

Système réflexion directe avec suppression de l'arrière-plan

Fonctionnement et caractéristiques

Le système de réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation. Portée : voir l'étiquette.

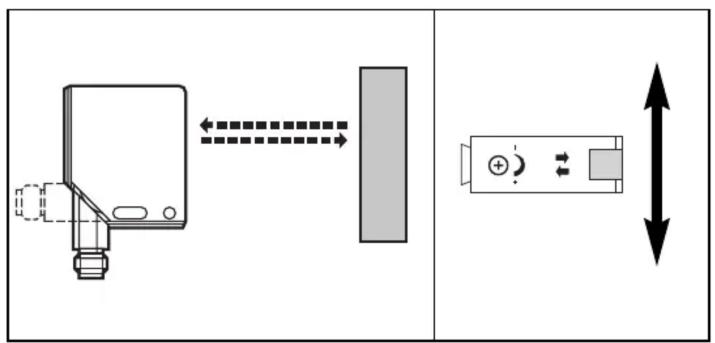

Montage

Orienter le système réflexion directe en direction de l'objet à détecter et le fixer avec une équerre de fixation.

Le mouvement des objets à détecter doit être transversal par rapport à la lentille de la cellule. En cas d'autres directions de mouvement, on devrait préalablement vérifier le bon fonctionnement.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique. Raccordement strictement selon les indications de l'étiquette. Couleurs des fils: BN = brun, BU = bleu, BK = noir, WH = blanc.

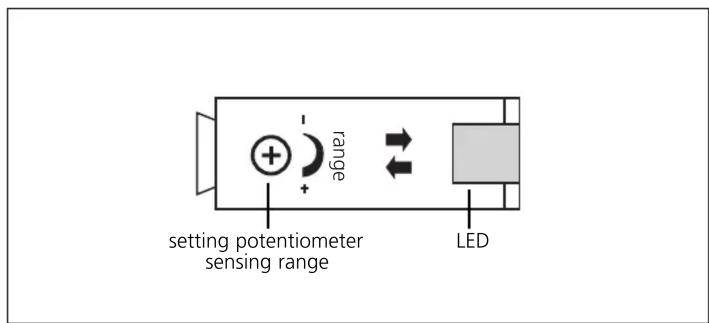

Adjustment

Procéder comme suit: Régler le potentiomètre à la portée minimum

1. Régler le potentiomètre à la portée minimum
2. Poser l'objet à détecter dans la zone de détection
3. Augmenter la portée jusqu'à ce que la LED brille (= valeur minimum, objet détecté)
4. Enlever l'objet de la zone de détection (LED s'éteint)
5. Augmenter la portée jusqu'à ce que la LED brille (= valeur maximum, arrière-plan détecté)
6. Réglage de la portée à une position moyenne entre les valeurs minimum et maximum

Fonctionnement

Vérifier le bon fonctionnement de la cellule.

• La LED brille en cas de réception de lumière (= objet détecté).
• La LED clignote si la réception se détériore (p. ex. salissures sur les lentilles ou mauvais alignement).

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.
