| Type de produit | Détecteur de mouvements réflex (photocellule) |
| Marque | IFM |
| Modèle | OT5025 |
| Technologie | Système réflex avec réflecteur « nid d’abeille » ou bande adhésive réflexive |
| Portée standard (OTR) | 0,15 - 5 m |
| Portée standard avec filtre de polarisation (OTP) | 0,2 - 2 m |
| Tension d'alimentation | 10 - 30 V DC (typique) |
| Indicateurs LED | LED verte (tension présente), LED jaune (sortie commutée) |
| Réglage de sensibilité | Potentiomètre de réglage |
| Raccordement électrique | Fils BN (brun) = +, BU (bleu) = -, BK (noir) = sortie |
| Fonction principale | Détection sans contact d'objets et de matières avec signal de commutation |
| Entretien et nettoyage | Nettoyer les lentilles avec un chiffon doux ; ne pas utiliser de solvants ou produits agressifs |
| Sécurité | Mettre l'installation hors tension avant tout raccordement |
FOIRE AUX QUESTIONS - OT5025 IFM
Questions des utilisateurs sur OT5025 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Détecteur de mouvements au format PDF gratuitement ! Retrouvez votre notice OT5025 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil OT5025 de la marque IFM.
MODE D'EMPLOI OT5025 IFM

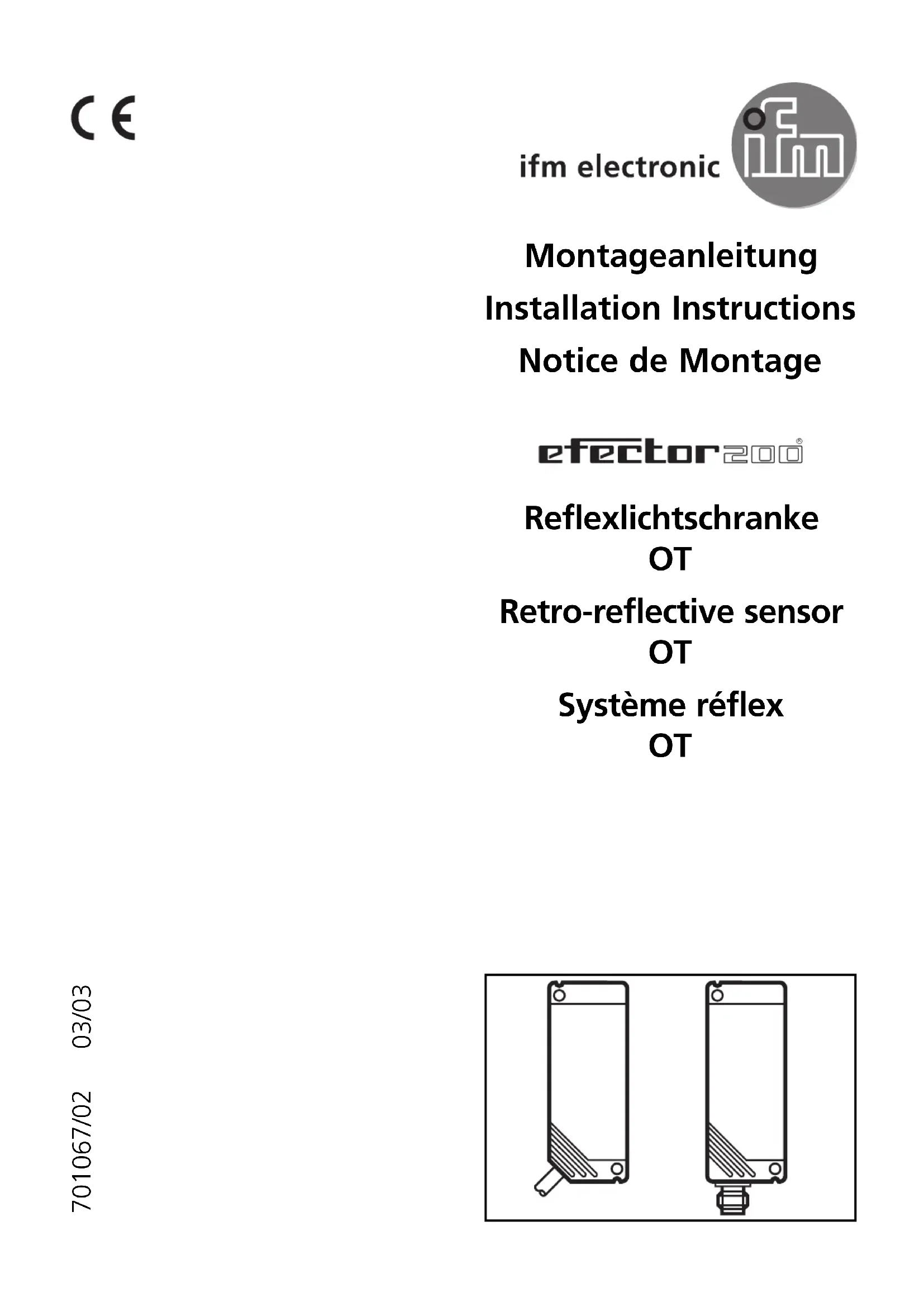

efector200®
Fonctionnement et caractéristiques
En liaison avec un réflecteur «nid d'abeille» ou une bande adhésive réflexe, ce système réflexe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.
Portée standard OTR...: 0,15 - 5 m;
portée standard OTP... (système réflex avec filtre de polarisation): 0,2 - 2 m; (valeurs sur un réflecteur «nid d'abeille» ∅ 80 mm).

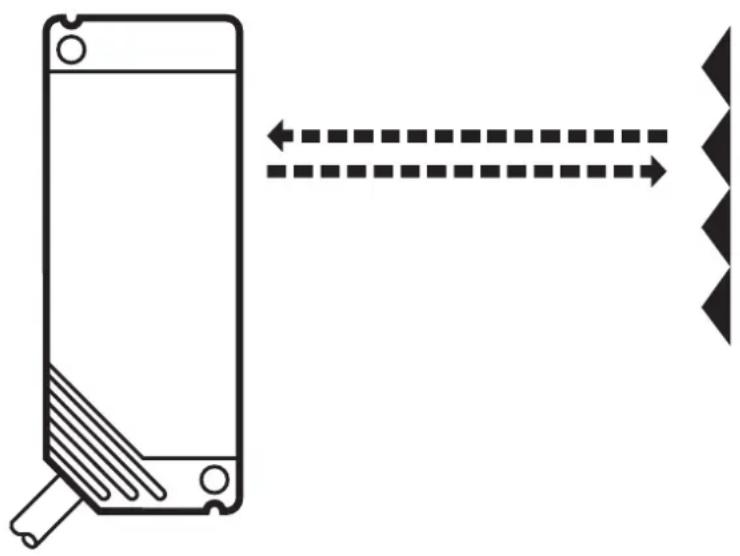

Montage

Fixer le réflecteur ou la bande adhésive réflexive. Orienter la cellule réflexive et la fixer avec une équerre de fixation.
Portée optimale seulement avec une orientation précise.
Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique.
Raccordement strictement selon les indications de l'étiquette.
Couleurs des fils : BN = brun, BU = bleu, BK = noir.

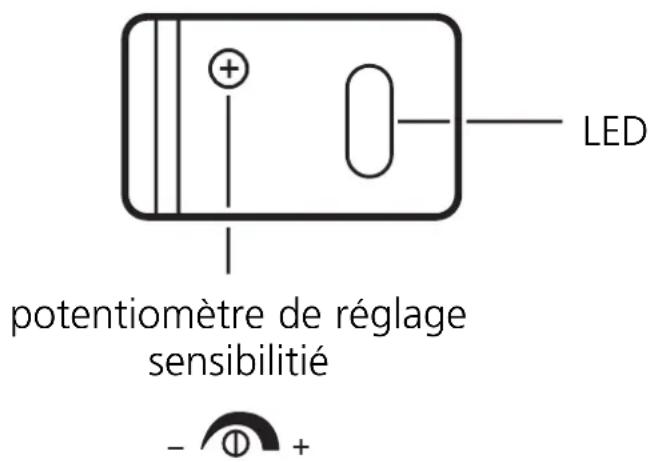

Fonctionnement
Vérifier le bon fonctionnement de la cellule.
- La LED verte est allumée lorsque la tension d'alimentation est appliquée.
- La LED jaune est allumée lorsque la sortie est commutée.

Entretien: Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.
