MODE D'EMPLOI OE0005 IFM

Einweglichtschranke

Barrage photoélectrique

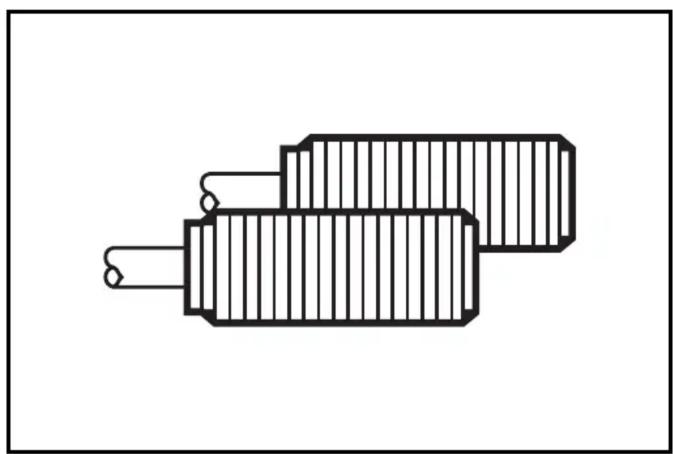

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent en liaison avec le boîtier électronique des objets et des matières sans contact et indiquent leur présence par un signal de commutation.

• Pour raccordement à l'amplificateur OV110 ou OV310
• Portée (r): 1m

Raccordement électrique

Alimentation selon EN50178.

Mettre l'installation hors tension avant le raccordement de la cellule.

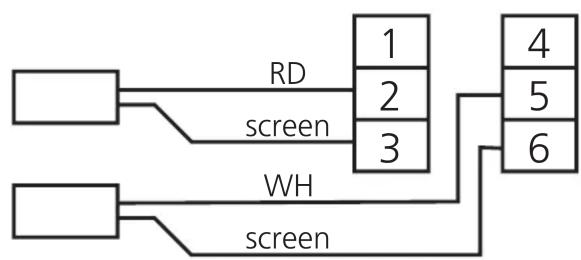

Raccordement comme suit :

OV 110 OV 310

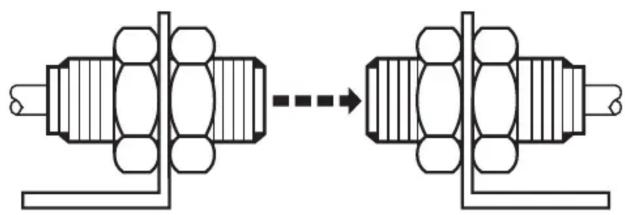

Monter le récepteur (forme OEE-V) avec l'équerre de fixation. Orienter l'émetteur (forme OES-V) en direction du récepteur (une commutation sûre de l'amplificateur doit être garantie) et le fixer de la même manière.

Portée optimale seulement avec orientation précise.

émetteur récepteur

Vérifier le bon fonctionnement de la cellule.

Entretien: Les lentilles de la cellule doivent être dégagées de tout encrassement.
