Type de produit	Cale d'alignement polaire pour télescope
Marque	Celestron
Modèle	Prisma Pro HD (n° 93664)
Catégorie	Accessoire de trépied
Plages de latitude réglables	0° – 50° ou 40° – 90° (selon configuration)
Mécanisme d'inclinaison	Réglage latitude par vis sans fin et plaque inclinable
Réglage azimutal	Par boutons de réglage azimut (desserrage des vis de la plaque azimutale)
Centre de gravité adaptable	Plaques latérales déplaçables vers l'avant pour stabilité à haute latitude
Fixation au trépied	Par 3 vis à six pans creux 5/16-18 x 1-1/4 po (ergot de centrage)
Fixation du télescope	Par 3 boulons 3/8-16 (un dans un orifice fendu)
Matières principales	Aluminium et acier
Poids estimé	Environ 2,5 kg
Dimensions (approx.)	300 x 200 x 100 mm
Position du bras fourche	Deux configurations : sur un pied ou entre deux pieds
Accessoires inclus	Tige de réglage de latitude, vis de montage, clés
Garantie	Un an limitée
Entretien et nettoyage	Essuyer avec un chiffon doux sec ; ne pas utiliser d'huile ou solvant
Sécurité	Ne pas dépasser la charge maximale ; serrer correctement les vis
Pièces détachées et réparabilité	Contacter Celestron ou revendeur agréé (référence 93685)
Informations générales	Permet l'alignement polaire pour l'astrophotographie

FOIRE AUX QUESTIONS - Wedge CELESTRON

Quelle est la fonction de la cale Wedge Celestron ?

La cale permet d'incliner l'axe de rotation du télescope (axe polaire) pour qu'il soit parallèle à l'axe de la Terre, afin de suivre les étoiles par rotation inverse. C'est essentiel pour l'astrophotographie.

Comment monter la cale sur le trépied ?

Repérez l'ergot de centrage du trépied, abaissez la cale dessus, alignez les orifices fendus de la cale avec les trous filetés de la tête du trépied, puis vissez les trois vis à six pans creux 5/16-18 x 1-1/4 po avec rondelles.

Comment régler la latitude sur la cale ?

Desserrez les deux vis de blocage de latitude sur les côtés, tournez le bouton de réglage de latitude jusqu'à ce que l'échelle indique votre latitude, puis resserrez les vis de blocage.

Quelle plage de latitude configurer et comment ?

Pour une latitude entre 0° et 50°, utilisez la plaque de latitude ouest (repère 'R') en déplaçant les plaques latérales sur les trous inférieurs. Pour 40° à 90°, utilisez la plaque est (repère 'L') avec configuration par défaut (trous supérieurs).

Comment fixer le télescope sur la cale ?

Couchez le télescope, vissez partiellement un boulon 3/8-16 dans l'orifice près du bras fourche. Relevez le télescope, insérez ce boulon dans l'orifice fendu de la plaque d'inclinaison, puis alignez les deux autres orifices et insérez les boulons restants. Serrez tous les boulons.

Comment ajuster le centre de gravité pour plus de stabilité ?

Aux latitudes élevées (50° ou plus), déplacez les plaques latérales vers l'avant : retirez les huit vis des plaques, glissez la cale en avant pour aligner les trous avant, puis revissez.

Pourquoi le bouton de réglage de latitude est difficile à tourner ?

Desserrez légèrement les boulons retenant la barre orange de pivotement de latitude (voir Figure 5). Cela permet à la barre de pivoter plus librement.

Quels sont les deux positionnements possibles des bras fourche du télescope ?

Soit les bras sont alignés sur un pied du trépied (stabilité aux latitudes basses), soit ils sont entre deux pieds (meilleure stabilité aux latitudes élevées).

Comment nettoyer et entretenir la cale ?

Essuyez avec un chiffon doux et sec. N'utilisez ni huile ni solvant. Vérifiez régulièrement le serrage des vis.

Où trouver des pièces détachées ou la garantie ?

Consultez le catalogue Celestron (réf. 93685) ou le site www.celestron.com. La garantie est limitée à un an.

MODE D'EMPLOI Wedge CELESTRON

La base de votre téléscope Celestron est équipée d'une motorisation intégrée permettant de suivre les étoiles lorsqu'elles se déplacent d'est en ouest dans le ciel. Toutefois, pour que cette motorisation soit utile (particulierement en astrophotographie), l'axe de rotation du téléscope doit être parallele à l'axe de la Terre. La cale Pro HD vous permit d'incliner l'axe de rotation du téléscope (axe polaire ou A.D.) afin de suivre les étoiles à mesure qu'elles forment leur arc de déplacement autour du pole céleste.

MONTAGE DE LA CALE

En procedant ainsi, le mouvement du ciel peut etre « annulé » en tournant simplement le telescope à la meme vitesse que celle de la rotation de la Terre, mais dans le sens inverse. Ce processus est connu sous le nom d'alignement polaire.

Votre cale est livree pre-montee. Vous devrez neanmoins fixer la tige de reglage de la latitude et, peut-etre, ajuster la plaque de latitude laterale en fonction de votre latitude actuelle.

1. Desserrez les deux vis de blocage de la latitude des deux cotes de la cale (Figure 2).
2. Poussez la plaque d'inclinaison le plus loin possible sur l'avant et serrez manuellement les vis de blocage pour la maintainir en place.
3. Dévisser le bouton de réglage de la latitude jusqu'à ce que la tige filetée n'interfère plus avec la tige de support orange.

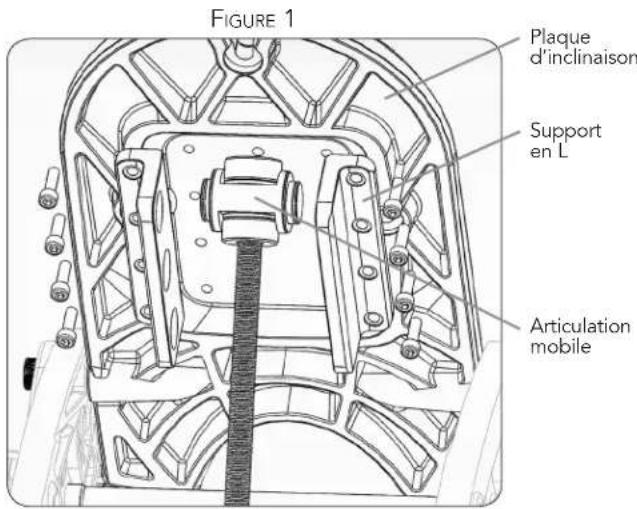

4. Retireez les trois vis supérieures sur chacun des supports en L situés sur la partie inférieure de la plaque d'inclinaison. Ne retirez pas les vis du dessous.
5. Placez une extrémité de l'articulation mobile dans l'un des orifices supérieurs à l'intérieur du support en L. Il peut être nécessaire de desserrer les vis du dessous et de tourner suffisamment les supports En L pour que l'articulation mobile puisse passer entre les supports.

Remarque: L'orifice supérieur peut être utilisé avec la plupart des latitudes. À des latitudes plus élevées, cet orifice est celui qui offre la plus grande stabilité. Toutefois, à des latitudes plus basses, il est préféable d'utiliser les orifices de la position intermédiaire ou inférieure pour avoir plus d'amplitude de déplacement si nécessaire.

1. Une fois l'articulation mobile en place, remettez les vis pour maintenir le support en L sur la plaque d'inclinaison.
2. Fixez le second support en L sur la partie inférieure de la plaque d'inclinaison en veillant à ce que l'autre extrémité de l'articulation mobile rentré dans l'orifice correspondant du support. Serrez les deux supports.

RéGLAGE DE LA CALE SELON LA LATITUDE

Votre cale peut etre configuerde deux faconds differentes: pour une plage de latitude de 0^ - 50^ ou pour une plage de latitude de 40^ - 90^ . Si voitre latitude se situe entre 40^ et 50^ , l'une ou l'autre de ces configurations devrait fonctionner. La cale est livre premontee dans la configuration 40^ - 90^ . Toutefois, si vous etes situé a une latitude de 40^ ou moins, vous devrez regler les plaques de latitude sur le cote de la cale. Pour regler les plaques de latitude :

1. Desserrez le boulon de pivot sur l'une des plaques de latitude laterales.
2. Retirez les trois boulons à tête faisée maintainant la plaque de latitude à la cale.

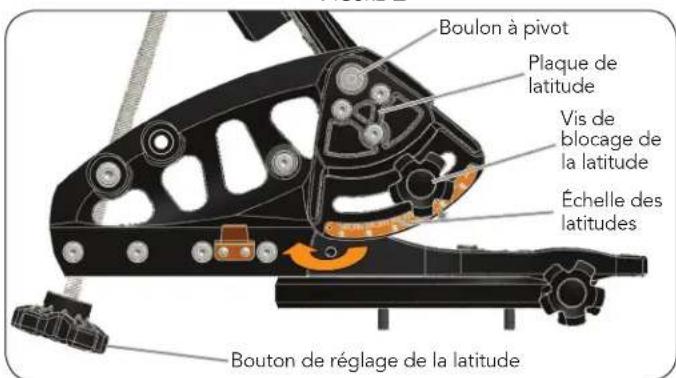

FIGURE 2

1. Tournez la plaque de latitude vers le bas de maniere à aligner les trois boulons sur le jeu d'orifices inférieurs.
2. Remettez les trois boulons pour fixer les plaques à la cale, puis serrer le boulon à pivot.
3. Procedez de la mesma façon pour la seconde plaque de latitude
4. Remettez la vis de blocage de latitude et serrez manuellement

QUELLE ECHELLE DE LATITUDE DEVRAIS-JE UTILISER?

Vouavesansdoute remarquéqueles échelles sur les deux plaques de latitude laterales ne sont pas identiques.Chaque échelle est en effetutilisée pour des latitudesdifferentes,pour plusde précision.

Lorsque la cale est configurée pour une plage de latitude comprise entre 40^ et 90^ , utilisez l'échelle de la plaque de latitude orientée à l'Est (indiquée par un « L »).
- Lorsque la cale est configurée pour une plage de latitude comprise entre 0^ et 50^ , utilisez l'échelle de la plaque de latitude orientée à l'Ouest (indiquée par un « R »).

RéGLAGE DU CENTRE DE GRAVITÉ DE LA CALE

Avant de monter un téléscope sur votre cale, il vous faudra peut-être changer son centre de gravité en déplacant les plaques laterales de la cale sur l'avant. On pourrait amener ces plaques

látérales sur l'avant lorsque les observations ont lieu à une latitude plus élevé (50° ou plus). Cette manipulation a pour effet de déplacer le centre de gravité du téléscope en le rapprochant du centre de votre trépied, offrant alors une stabilité Tmaxiale. Pour régler les plaques latérales :

1. Verifiez que le téléscope n'est pas monté sur la cale avant de procéder à un réglage.
2. Retirez les huit vis (quatre de chaque cote) qui retiennent les plaques laterales sur la plaque de base de la cale.
3. Glissez la totalité de la cale sur l'avant de manière à aligner ses orifices sur les quatre orifices frontaux de la plaque de base. Il peut être nécessaire de desserrer les boulons retenant la barre de support orange et la barre de la tige de latitude situés entre les deux plaques laterales.
4. Remettez les vis sur les plaques laterales dans leur nouvelle position.

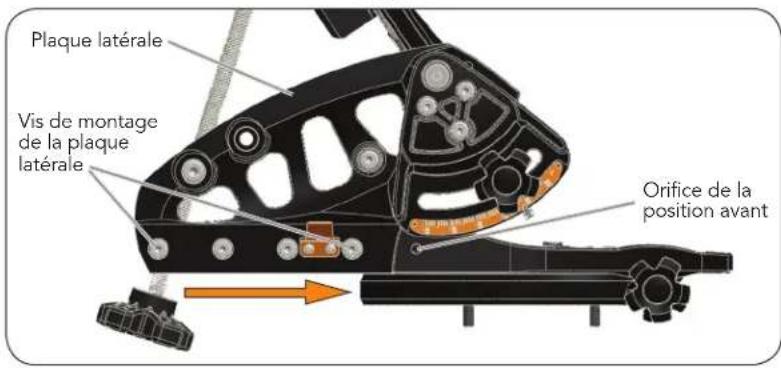

FIGURE 3

FIXATION DE LA CALE AU TRÉPIED

Le trépied HD (93493) est muni de six orifices sur son socle qui permettent d'y installer le téléscope avec ou sans cale. Trois de ces orifices possèdent des boulons captifs pour fixer directement le téléscope au trépied. Les trois autres orifices sont filétés pour les utiliser avec la cale.

Il existe deux configurations possible de la cale : l'une où les bras en fourche du téléscope sont déployés sur l'un des pieds du trépied (pour une(Meilleure)stabilité àdes latitudes plus basses), et l'autre ou les bras en fourche du téléscope sont déployés entre deux des pieds du trépied (pour une最好的e)stabilite à des latitudes plus élevées).

Pour fixer la cale au trépied :

1. Repérez l'ergot de positionnement au centre du trépied.
2. Abaissez la cale sur le trépied de manière à ce que l'orifice situé sous le centre de la plaque de base s'emboîte sur l'ergot de positionnement du trépied. Ceci permet de center la cale sur la tête du trépied.
3. Tournez la cale jusqu'à ce que les trois orifices fendus de la cale soient alignés sur les trois orifices filétés de la tête du trépied. N'oubliez pas qu'il existe deux configurations d'alignement, comme nous l'avons mentionné plus haut.
4. Vissez les trois vis d'assemblage à six pans creux de 5/16-18x1-1/4 po avec les rondelles dans les trouss, puis serrez.

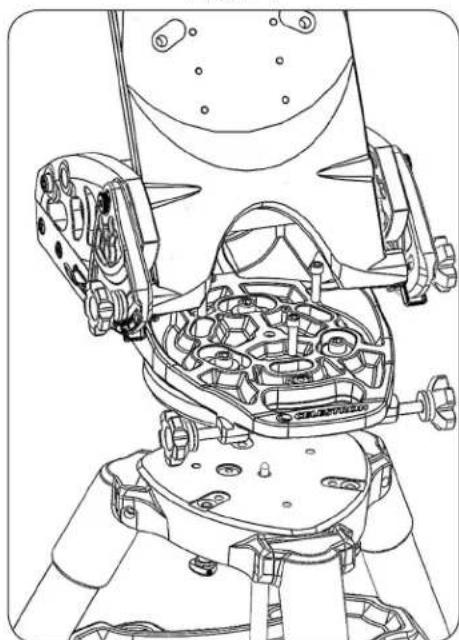

FIGURE 4

Avant de fixer votre téléscope à la cale, vous pouvez ajuster déjà la cale à la bonne latitude. Pour cela :

1. Desserrez les deux vis de blocage de la latitude (situées sur le côte de la cale) qui retiennent la plaque d'inclinaison. (Voir Figure 2).

2. Utilisez le bouton de réglage de la latitude pour déplacer la plaque d'inclinaison jusqu'à ce que l'échelle de latitude indique la latitude de votre position.

3. Serrez les vis de blocage de la latitude sur le cote de la cale pour maintainir fermement la plaque d'inclinaison en position.

You pouvez maintainer fixer le téléscope sur la cale.

FIXATION DU TÉLESCOPE SUR LA CALE

1. Couchez le téléscope sur le côté et repêrez les trois orifices filétés sur la partie inférieure de la base motorisée.
2. Vissez partiellement l'un des boulons de 3/8 po-16 dans l'orifice le plus proche du bras en fourche avec poignée. Tournez le socle du téléscope si nécessaire pour aligner le bras en fourche sur cet orifice.
3. Relevez le téléscope en saississant le bras en fourche et la base, puis positionnez-le sur la cale.

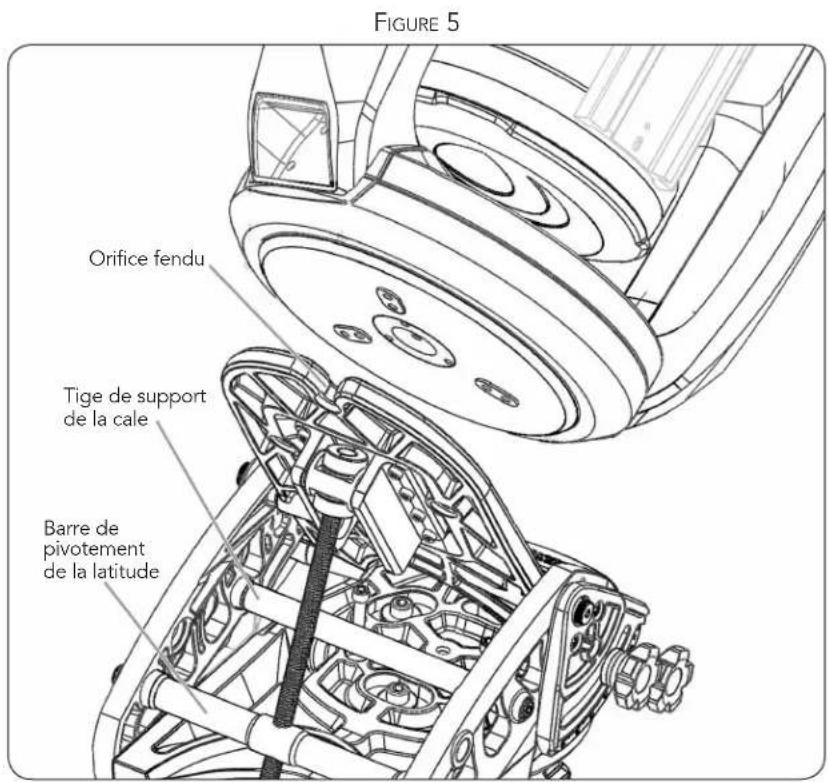

4. Insérez le boulon dans l'orifice fendu situé sur le dessus de la plaque d'inclinaison.

5. Serrez légerement le boulon afin que la partie inférieure du socle du téléscope soit alignée sur la plaque d'inclinaison. Ne le bloquez pas, sinon vous ne pourrez pas déplacer suffisamment le socle pour insérer les deux boulons restants.

6. Déplacez la base du téléscope jusqu'à ce que les deux orifices restants de la base soient alignés sur ceux de la plaque d'inclinaison de la cale. Les pieds surlevés sur la partie inférieure du socle du téléscope doivent passer dans les saignées de la plaque d'inclinaison de la cale.
7. Insérez les trois boulons et serrez à fond.

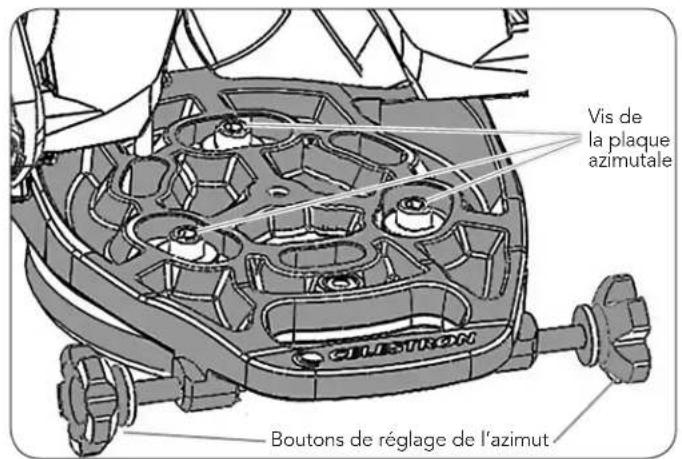

Utilisez le bouton de réglage de la latitude pour effectuer les derniers réglages d'altitude de votre alignement polaire. Utilisez les boutons de réglage de l'azimut pour procéder aux réglages azimuthaux de leur alignement polaire. Afin de déplacer facilement votre telescope sur le plan azimuthal, desserrez légèrement les trois vis de la plaque azimuthale avant de toucher aux boutons de réglage de l'azimut (voir Figure 6). Ne desserrez pas les vis de montage qui fixent la cale au trépied

FIGURE 6

CONSEILS D'UTILISATION

• Si le bouton de réglage de la latitude est difficile à tourner, desserrez légerement les boulons retenant la barre orange de pivotement pour la latitude. Voir Figure 5. Vous permettrez ainsi à la barre de tourner plus facilement à mesure que l'angle de latitude change.

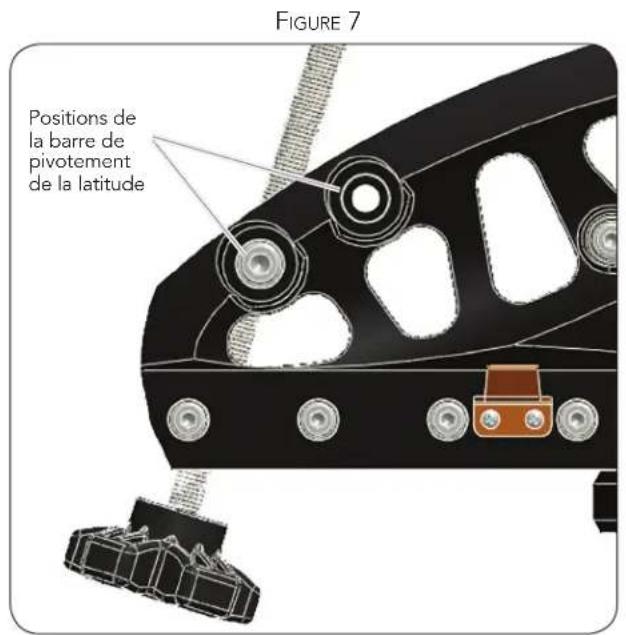

  La cale possede deux positions de fixation de la barre de pivotement de la latitude. La position avant peut etre utilise pour donner plus de mouvement avec des latitudes plus basses.

GARANTIE: GARANTIE LIMITEE D'UN AN.

VOIR LE CATALOGUE D'ACCESSIONS CELESTRON (REF. 93685) POUR DES DÉTAILS COMPLETS

SUR LA GARANTIE OU CONTACTER CELESTRON SUR WWW.CELESTRON.COM
