Produkttyp	Polare Ausrichtungskeil für Teleskop
Marke	Celestron
Modell	Prisma Pro HD (Nr. 93664)
Kategorie	Stativzubehör
Einstellbare Breitengradbereiche	0° – 50° oder 40° – 90° (je nach Konfiguration)
Neigungsmechanismus	Breitengradeinstellung durch Schneckengetriebe und neigbare Platte
Azimutaleinstellung	Durch Azimut-Einstellknöpfe (Lösen der Schrauben der Azimutplatte)
Anpassbarer Schwerpunkt	Seitliche Platten nach vorne verschiebbar für Stabilität bei hohen Breitengraden
Befestigung am Stativ	Mit 3 Innensechskantschrauben 5/16-18 x 1-1/4 Zoll (Zentrierstift)
Teleskopbefestigung	Mit 3 Schrauben 3/8-16 (eine in einem Schlitzloch)
Hauptmaterialien	Aluminium und Stahl
Geschätztes Gewicht	Etwa 2,5 kg
Abmessungen (ca.)	300 x 200 x 100 mm
Position des Gabelarms	Zwei Konfigurationen: auf einem Bein oder zwischen zwei Beinen
Enthaltenes Zubehör	Breitengradeinstellstange, Montageschrauben, Schlüssel
Garantie	Ein Jahr beschränkt
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen; kein Öl oder Lösungsmittel verwenden
Sicherheit	Maximale Last nicht überschreiten; Schrauben ordnungsgemäß anziehen
Ersatzteile und Reparierbarkeit	Kontaktieren Sie Celestron oder einen autorisierten Händler (Referenz 93685)
Allgemeine Informationen	Ermöglicht die polare Ausrichtung für die Astrofotografie

Häufig gestellte Fragen - Wedge CELESTRON

Welche Funktion hat der Celestron Keil?

Der Keil ermöglicht es, die Rotationsachse des Teleskops (Polachse) zu neigen, sodass sie parallel zur Erdachse verläuft, um die Sterne durch Rückwärtsdrehung zu verfolgen. Dies ist für die Astrofotografie unerlässlich.

Wie montiere ich den Keil auf dem Stativ?

Finden Sie den Zentrierstift des Stativs, senken Sie den Keil darauf ab, richten Sie die Schlitze des Keils auf die Gewindelöcher des Stativkopfes aus und schrauben Sie dann die drei Innensechskantschrauben 5/16-18 x 1-1/4 Zoll mit Unterlegscheiben ein.

Wie stelle ich den Breitengrad am Keil ein?

Lösen Sie die beiden Breitengrad-Arretierschrauben an den Seiten, drehen Sie den Breitengrad-Einstellknopf, bis die Skala Ihren Breitengrad anzeigt, und ziehen Sie dann die Arretierschrauben wieder fest.

Welchen Breitengradbereich konfigurieren und wie?

Verwenden Sie für einen Breitengrad zwischen 0° und 50° die westliche Breitengradplatte (Kennzeichnung 'R'), indem Sie die Seitenplatten auf die unteren Löcher verschieben. Für 40° bis 90° verwenden Sie die östliche Platte (Kennzeichnung 'L') mit der Standardkonfiguration (obere Löcher).

Wie befestige ich das Teleskop am Keil?

Legen Sie das Teleskop hin, schrauben Sie eine 3/8-16 Schraube teilweise in die Öffnung nahe dem Gabelarm. Heben Sie das Teleskop an, führen Sie diese Schraube in den Schlitz der Neigungsplatte ein, richten Sie dann die beiden anderen Öffnungen aus und setzen Sie die restlichen Schrauben ein. Ziehen Sie alle Schrauben fest.

Wie stelle ich den Schwerpunkt für mehr Stabilität ein?

Verschieben Sie bei hohen Breitengraden (50° oder mehr) die Seitenplatten nach vorne: Entfernen Sie die acht Schrauben der Platten, schieben Sie den Keil nach vorne, um die vorderen Löcher auszurichten, und schrauben Sie sie wieder fest.

Warum lässt sich der Breitengrad-Einstellknopf schwer drehen?

Lösen Sie leicht die Schrauben, die den orangefarbenen Breitengrad-Schwenkstab halten (siehe Abbildung 5). Dadurch kann der Stab freier schwenken.

Welche zwei Positionierungsmöglichkeiten gibt es für die Gabelarme des Teleskops?

Entweder sind die Arme auf einem Stativbein ausgerichtet (Stabilität bei niedrigen Breitengraden) oder sie befinden sich zwischen zwei Beinen (bessere Stabilität bei hohen Breitengraden).

Wie reinige und pflege ich den Keil?

Wischen Sie mit einem weichen, trockenen Tuch ab. Verwenden Sie weder Öl noch Lösungsmittel. Überprüfen Sie regelmäßig den festen Sitz der Schrauben.

Wo finde ich Ersatzteile oder Garantieinformationen?

Konsultieren Sie den Celestron-Katalog (Ref. 93685) oder die Website www.celestron.com. Die Garantie ist auf ein Jahr begrenzt.

BEDIENUNGSANLEITUNG Wedge CELESTRON

Ihr Celestron-Teleskop hat einen im Fuß integrierten Motor, der die Verfolgung der Sterne erhögt, während diese von Ost nach West über den Himmelziehen. Für einen erfolglichen Einsatz these Antriebs (besonders in der Astrofotografia) sollte jedoch die Rotationsachse des Teleskops parallel zur Erdachse ausgerichtet werden. Der Pro HD-Keil erhögt Ohnen die Neigung der Rotationsachse des Teleskops (Pol- oder RA-Achse), so dass das Teleskop die Sterne verfolgen kann, während sie im Bogen um

ZUSAMMENBAU DES KEILS

1. Liesen Sie die beiden Breitengrad-Feststellschrauben an beiden Seiten des Keils (Abb. 2).
2. Drücken Sie die Neigungsplatte so welt es geght nach vorn undziehen Sie die Feststellschrauben von Hand fest, um die Neigungsplatte in ihrer Position zu sichern.
3. Drehen Sie den Breitengrad-Einstellknopf so wieder ein, dass der Gewindestab nicht die orangefarbene Stutzstange beeinträchtigt.

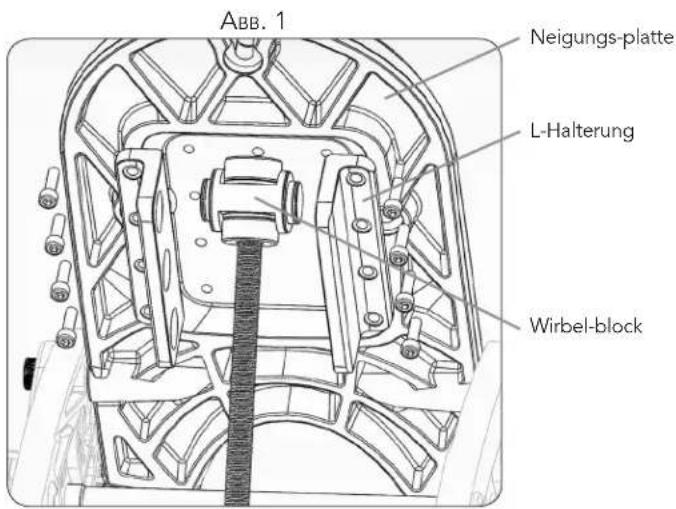

4. Entfermen Sie die drei oberen Schrauben von jeder der L-Halterungen unter an der Neigungsplatte. Entfernen Sie nicht die unteren Schrauben.
5. Setzen Sie ein Ende des Wirbelblocks in eine der oberen Öffnungen innen an der L-Halterung ein. Möglicherweise müssen die unteren Schrauben gelöst und die L-Halterung soweit gedreht werden, dass der Wirbelblock zwischen die Halterungen passt.

Hinweis: Die obere Lochposition kann für die meisten Breitengrade verwendet werden. Bei hohenen Breitengraden verleiht das obere Loch mehr Stabilität. Bei geringeren Breitengraden bietet die mittlere oderunte Lochposition jedoch, falls nötig, einen großeren Bewegungsbereich.

1. Bringen Sie die Schrauben wieder an, um die L-Halterung an der Neigungsplatte zu befestigen, wenn eine Seite des Wirbelblocks in Position ist.
2. Bringen Sie die restliche L-Halterung unter an der Neigungsplatte an; stellen Sie darauf sicher, dass das andere Ende des Wirbelblocks in die entsprechende Öffnung an der Halterung passt. Ziehen Sie beiden Halterungen fest.

EINSTELLUNG DES KEILS FÜR IHREN BREITENGRAD

Der Keil kann auf zweierlei Weise konfiguriert werden: für einen Breitenbereich von 0^ - 50^ oder einen Breitenbereich von 40^ - 90^ . Wenn Ihr Breitengrad zwischen 40^ - 50^ liegt, ist jeder der Konfigurationen für Sie geeignet. Der Keil wird vormontiert in der 40^ - 90^ Konfiguration geleifert. Wenn Sie sich jedoch auf der Breite 40^ oder darüber befinden, müssen Sie die Breitengradplatten an der Seite des Keils einstehen. Einstellung der Breitengradplatten:

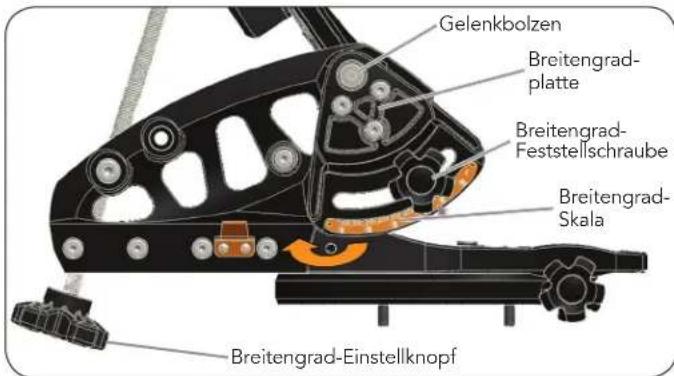

1. Losen Sie den Gelenkbolzen an einer der seitlichen Breitengradplatten.
2. Entfermen Sie die drei Senkkopfschrauben, mit denen die Breitengradplatte am Keil befestigt ist.

den Himmelspol wandern. Wenn das durchgeführt wird, kann die Bewegung des Himmels kompensiert werden, indem man das Teeskop mit der gleichen Geschwindigkeit wie die Drehung der Erde rotieren lasst, jedoch in die entgegengesetzte Richtung. Dieses Verfahren nennt man Polausrichtung.

Der Keil wird vormontiert in der Verpackung geliefert. Sie müssen jedoch noch die Breitengrad-Einstellstange anbringen und je nach ihrem Breitengrad evtl. die seitliche Breitengradplatte einstellen.

ABB.2

1. Drehen Sie die Breitengradplatte nach unten, so dass die drei LÖcher mit dem unteren Satz LÖcher ausgerichtet sind.
2. Setzen Sie die drei Schrauben wieder ein, um die Platten am Keil zu befestigen undziehen Sie den Gelenkbolzen fest.
3. Wiederholen Sie die vorstehenden Schritte für die zweite Breitengradplatte.
4. Befestigen Sie die Breitengrad-Feststellschrauben wieder undziehen Sie sie von Hand fest.

WELCHE BREITENSGRADSKALA SOLLTEN SIE VERWENDEN?

Sie sehenVILLEacht, dass die Skalen an den beiden freihtlichen Breitengradplatten nicht identisch sind. Aus Prazisionsgrunden wird jeder Skala für andere Breitengrade verwendet.

• Wenn der Keil für den Breitenbereich 40^ - 90^ konfiguriert ist, sollte die Skala auf der nach Osten gerichteten Breitengradplatte (mit einem „L" markiert) verwendet werden.
• Wenn der Keil für den Breitenbereich 0^ - 50^ konfiguriert ist, sollte die Skala auf der nach Westen gerichteten Breitengradplatte (mit einem „R" markiert) verwendet werden.

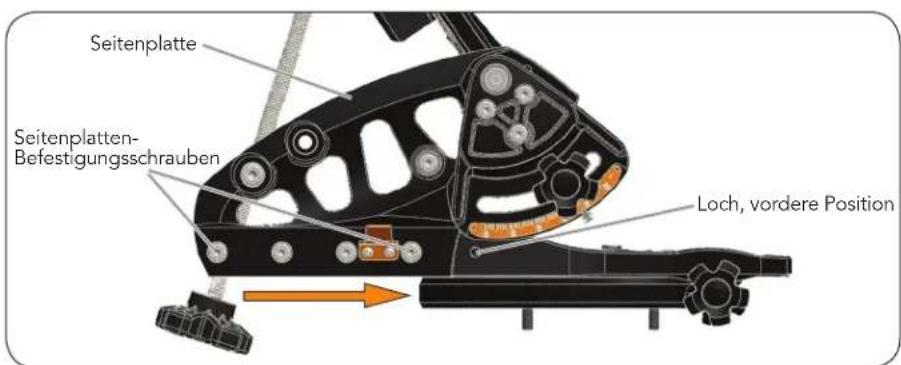

EINSTELLUNG DES SCHWERPUNKTS DES KEILS

Vor der Installation eines Telescops auf Ihr dem Keil empfeihlt essich, den Schwerpunkt zu aendern, indemn die Keilseitenplatten nach vorn verlagert werden. Die Seitenplatten konnen nach vorn bewegt werden, wenn Sie von einem Standort an einem hohenen Breitengrad (50^ oder hoher) Beobachtungen vornehmen. Damit

wird der Schwerpunkt des Telescops naher an die Mitte des Statifs für hochste Stabilität gerückt. Einstellung der Seitenplatten:

1. Stellen Sie sicher, dass das Teleskop erst dann am Keil installiert wird, wenn alle Einstellungen erfolgt sind.
2. Entfernen Sie die acht Schrauben (vier an jeder Seite), mit denen die Seitenplatten an der Bodenplatte des Keils befestigt sind.
3. Schieben Sie den gesamten Keil nach vorn, so dass die LÖcher mit den vorderen vier LÖchern an der Bodenplatte ausgerichtet sind. Möglicherweise müssen die Schrauben gelöst werden, mit denen die orangefarbene Stützstange und Breitengradstange zwischen den beiden Seitenplatten befestigt sind.
4. Setzen Sie die Schrauben in den Seitenplatten in ihrer neuen Position ein.

ABB.3

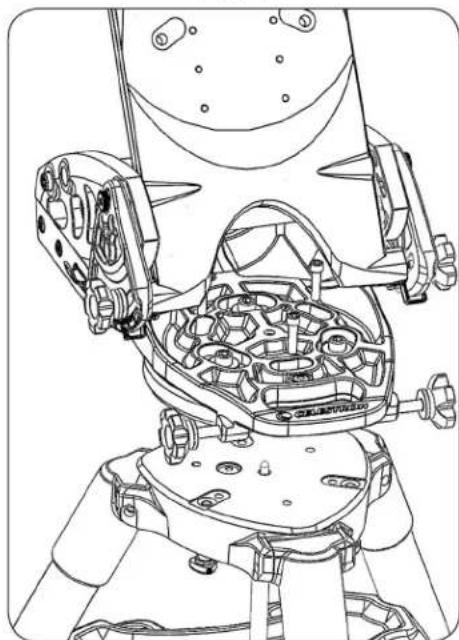

ANBRINGUNG DES KEILS AM STATIV

Das HD-Stativ (93493) hat sechs LÖcher an seinem Untervereil zum Aufsatz des Telescops mit oder ohne den Keil. Drei der LÖcher sind mit unverlierbaren Schrauben zur direkten Installation des Telescops am Stativ versehen. Die anderen drei LÖcher sind mit Gewinde versehen und zur Verwendung mit dem Keil bestimmt.

Der Keil kann in zwei verschiedenen Konfigurationen angebracht werden: erstens, so dass sich die Telescop-Gabelzinken über eines der Stativbeine erstrecken (für große Stabilität in geringeren Breitengraden), und zweitens, so dass sich die Telescop-Gabelzinken zwischen zwei Stativbeinen erstrecken (für große Stabilität in hohenen Breitengraden).

Befestigung des Keils am Stativ:

1. Machen Sie den Positionierstift in der Mitte des Stativs ausfindig.
2. Senken Sie den Keil auf das Stativ ab, so dass das Loch unter der Mitte der Bodenplatte mit dem Stativ-Positionierstift ausgerichtet ist. Auf diese Weise kann der Keil am Stativkopf zentriert werden.
3. Drehen Sie den Keil, bis die drei geschlitzten LÖcher am Keil mit den drei Gewindelöchem im Stativkopf ausgerichtet sind. Denken Sie daran, dass es, wie oben erwähnt, zwei Ausrichtungskconfigurationen gibt.
4. Schrauben Sie die drei 5/16-18x1-1/4 Zoll Innensechskantschrauben und Unterlegscheiben in die Lochtter undziehen Sie sie fest.

ABB. 4

BREITENGRADEINSTELLUNG

Vor dem Aufsatz des Telescops auf dem Keil muss eventuell erst der Keil auf den richtigen Breitengrad eingestellt werden. Verfahren:

1. Losen Sie die beiden Breitengrad-Feststellschrauben (an der Seite des Keils), die die Neigungsplatte halten. (Siehe Abb. 2).

2. Verwenden Sie den Breitengradinestellknopf, um die Neigungsplatte zu bewegen, bis die Breitengradskala den Breitengrad Ihres Standorts angibt.

3. Ziehen Sie die Breitengrad-Feststellschrauben an der Seite des Keils fest, um die Neigungsplatte in ihrer Position zu sichern.

Nun kann das Teeskop am Keil aufgesetzt werden.

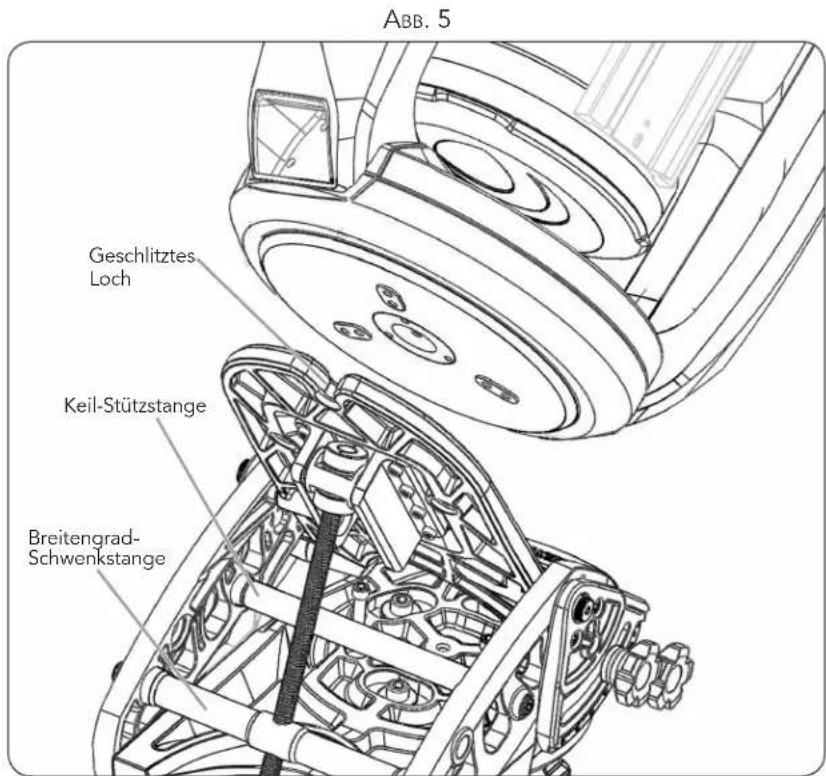

BEFESTIGUNG DES TELESKOPS AM KEIL

1. Legen Sie das Teleskop auf die Seite und machen Sie die drei Gewindelöcher am Boden des Antriebsunterteils ausfindig.

2. Drehen Sie eine der 3/8 "16 Zoll Schrauben teilweise in das Loch ein, das dem Gabelarm mit einem Griff am nachsten liegt. Drehen Sie ggf. das Teleskopunterteil, um den Gabelarm mit dem am nachsten gelegen den Loch auszurichten.

3. Nehmen Sie das Teleskop am Gabelarm und Unterver auf und positionieren Sie es über dem Keil.

4. Schieben Sie die Schraube in das geschlitzte Loch oben an der Neigungsplatte.

5. Ziehen Sie die Schraube möglich an, so dass der Boden des Teleskopuntereils bündig mit der Neigungsplatte ausgerichtet ist. Ziehen Sie sie nicht vollständig an, weil Sie dann das Unterteil nicht ausreichend bewegen konnen, um die beiden verbleibenden Schrauben einzusetzen.

6. Bewegen Sie das Unterteil des Telescops, bis die beiden verbleibenden LÖcher im Unterteil mit den LÖchem in der Neigungsplatte am Keil ausgerichtet sind. Die angehobenen Fuß unter am Telescopunterteil sollenn in die Aussparungen an der Keil-Neigungsplatte abgesenkt werden.

7. Stecken Sie die Schrauben ein undziehen Sie alle drei ganz fest.

POLAUSRICHTUNG DES KEILS

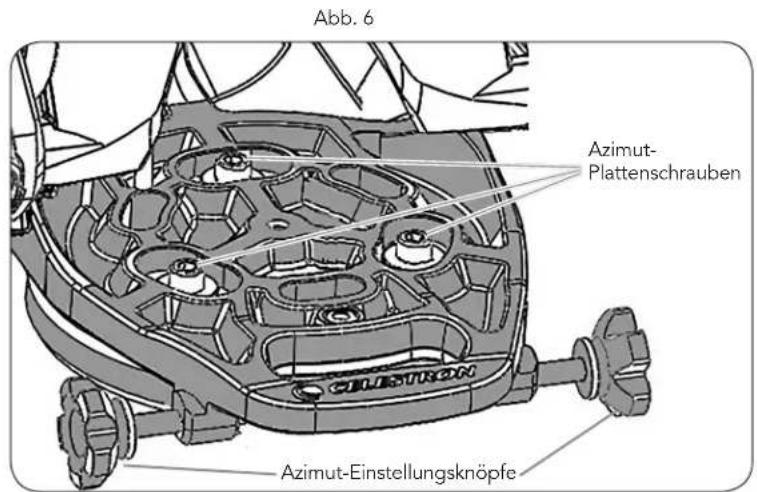

Verwenden Sie den Breitengrad-Einstellknopf, um endgültige Einstellungen an ihrer Polausrichtung in der Höhe vorzunehmen. Verwenden Sie die Azimut-Einstellknöpfe, um Einstellungen an ihrer Polausrichtung im Azimut vorzunehmen. Um das Teleskop leicht im Azimut zu bewegen, offen Sie die drei Azimutplattenschrauben leicht, bevor Sie die Azimuthellungsköpfe verwenden (siehe Abb. 6). Lösener nicht die tatsächlichen Befestigungsschrauben, mit denen der Keil am Stativ befestigt ist.

VERWENDUNGSTIPPS

• Wenn sich der Breitengrad-Einstellknopf nur schwer drehen last, drehen Sie die Schrauben, mit denen die orangefarbene Breitengrad-Schwenkstange befestigt ist, leicht los. Siehe Abb. 5. Auf diese Weise wird ermöglich, dass sich die Stange leichter drehen last, während sich der Breitengradwinkeländert.

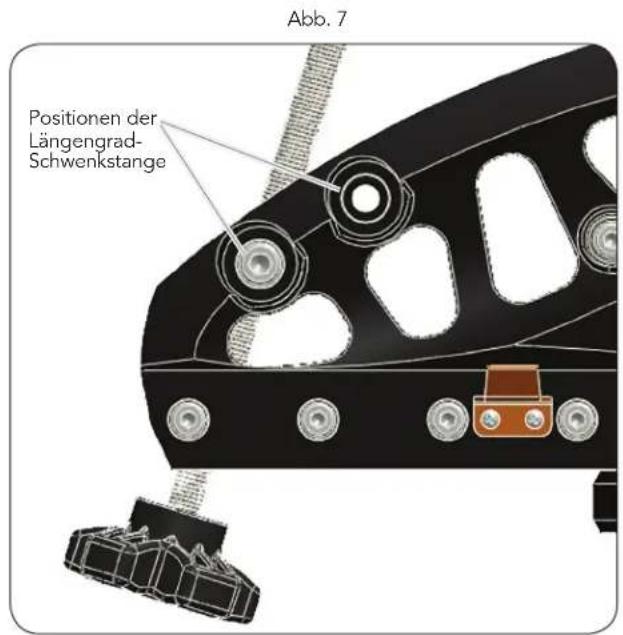

  Der Keil hat zwei Positionen zur Anbringung der Breitengrad-Schwenkstange. Die vordere Position kann verwendet werden, um bei Verwendung in niedrigeren Breitengraden einen größeren Bewegungsbereich zu erhalten.

GARANTIE: EINGESCHRANKTE EIN-JAHRES-GARANTIE.

SIEHE CELESTRON-ZUBEHÖRKATALOG (#93685) FÜR VOLLSTÄNDIGE GARANTIEINFORMATIONEN ODER NEHMEN SIE KONTAKT MIT CELESTRON AUF WWW.CELESTRON.COM AUF.
