MANUALE UTENTE Wedge CELESTRON

Il telescopo Celestron è dotato di una trasmissione incorpORA nella base che consente di seguire le stelle nelle spostano nel cielo da est a ovest. Tuttavia, affinché la trasmissione sia utile (specialmente ai fini della fotografia astrale), l'asse di rotazione del telescopo devese sere reso parallelo all'asse terrestre. La piastra Pro HD Wedge consente di inclinar e'asse di rotazione del telescopo (polare o asse di Ascensione Retta) in modo che il telescopo possa seguire le stelle nelle spostano tracciando un arco intorno al polo

MONTAGGIO DELLA PIASTA WEDGE

celeste. In queste condizioni, il movimento del cielo può essere annullato facendo semplicamente ruotare il telescchio alla stessa velocità della rotazione terrestre, ma in direzione opposta. Tale procedimento è noto come allineamento polare.

La piatra Wedgeiene fornita montata nella sua confezione. Saraneecessario tuttavia collegare l'asta di regolazione della latitudinee,secondo la propria latitudine,potrebbe essereanche necessarioregolare la piatra laterale della latitudine.

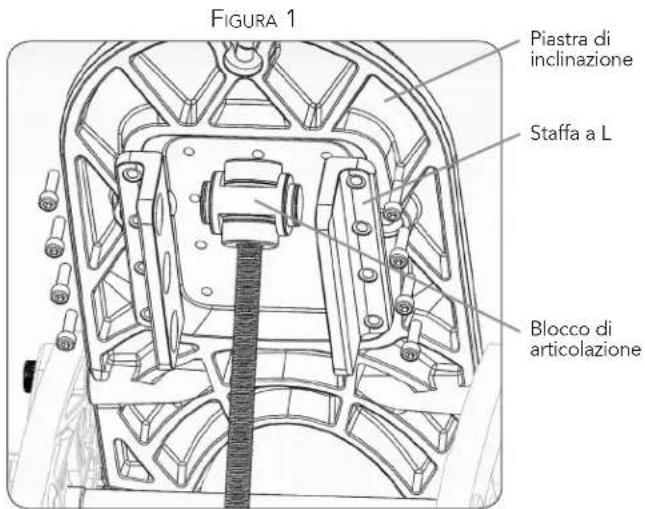

1. Allentare le due viti di bloccaggio della latitudine su entrambi i lati della piastra Wedge (figura 2).
2. Spingere la piastra di inclinazione completeness in avanti e serrare a mano le viti di bloccaggio in modo da mantenere la piastra inclinata in posizione.
3. Svitare la manopola di regolazione della latitudine in modo che l'asta filettata non interferisce con l'asta di supporto arancione.
4. Togliere le tre viti superi da ciascuna delle staffe a L al fondo della piastra di inclinazione. Non togliere le viti della parte inferiore.
5. Sistemare un'estremità del blocco di articolazione in uno dei fori superiori all'interno della staffa a L. Potrà rendersi necessario allentare le viti della parte inferiore e ruotare la staffa a L sufficientemente per insereire il blocco di articolazione tra le staffe.

Note: la posizione di foro superiore cui è uscere utilizzata per la maggioreanza delle latitudini. Alle latitudini più alte il foro superiore fornirà una maggiore stabilità, ma alle latitudini inferiori le posizioni del foro di mezzo o di quello inferiore forniranno, se necessario, un raggio maggiore.

1. Una volta sistematico in posizione un lato della piastra di inclinazione, si possono rimettere le viti di tenuta della staffa a L sulla piastra di inclinazione.
2. Fissare le rimanenti staffe a L alla parte inferiore della piastra di inclinazione accertandosi che l'altra estremita del blocco di articolazione si insertisce nei fori correspondenti della staffa. Serrare entrambé le staffe.

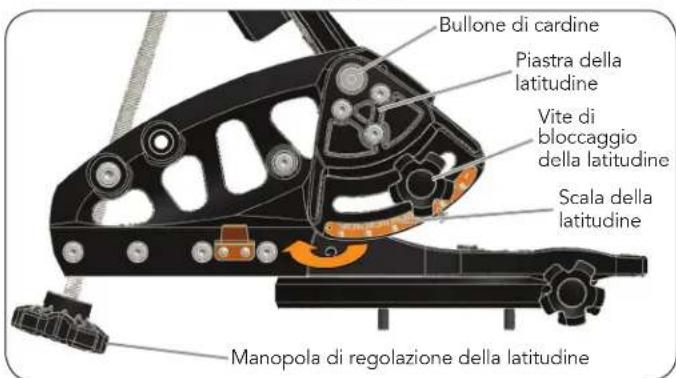

REGOLAZIONE DELLA PIASTA WEDGE PER LA PROPRIA LATITUDINE

La Wedge può essere configurata in due modi diversi: per latitudine tra 0^ e 50^ , o per latitudine tra 40^ e 90^ . Se la propria latitudine è tra 40^ e 90^ andranno bene entrambé le configurazioni Alla segna la piatra Wedge è montata nella configurazione da 40^ a 90^ , perché se la propria latitudine è di 40^ o inferiore, si renderà necessario regolare le piastre della latitudine sul lato della Wedge. Per regolare le piastre della latitudine:

1. Allentare il bullone di cardine sul lato delle piastre di latitudine.
2. Togliere i tre bulloni accecati che tengono la piastra di latitudine sulla Wedge.

FIGURA 2

1. Ruotare la piastra di latitudine in giu in modo che i tre fori siano allineati con i fori di posizione inferiore.
2. Rimettere i tre bulloni per fissare le piastre alla Wedge e serrare il bullone di cardine.
3. Ripetere quanto sopra per la seconda piatra di latitudine.
4. Rimettere le viti di bloccaggio della latitudine e serrare a mano.

QUALE SCALA DELLA LATITUDINE SI DEVE USARE?

Si notera che le scale della latitudine sono diverse da un lato all'alto. Per ragioni di precisione, le due scale sono utilizzate a diverse latitudini:

• Quando la piastra Wedge é configurata per latitudini nell'intervallo 40^ - 90^ , si dovrebbe usare la Scala sulla piastra della latitudine rivolta a est (marcata con una "L").
• Quando la Wedge è configurata per latitudini nell'intervallo 0^ - 50^ , si dovrebbe usare la Scala sulla piastra della latitudine rivolta a ovest (marcata con una "R").

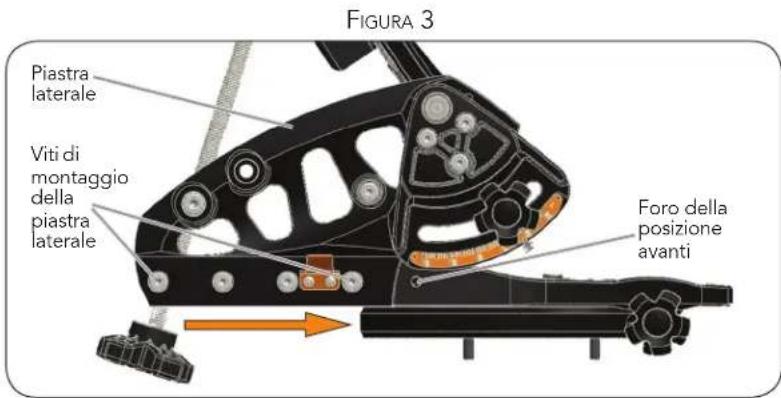

REGOLAZIONE DEL CENTRO DI GRAVITA SULLA PIASTA WEDGE

Prima di montare il telescopo sulla Wedge si consiglia di cambiarne il centro di gravità spingendo in avanti le sue piastre

laterali. Le piastre laterali possono essere spostate in avanti se si fanno osservazioni da un'altitudine più alta (50^ o maggiore). Cosi facendo si sposterà il centro di gravità del telescchio più vicino al centro del treppiedi per ottenere la massima stabilità. Per regolare le piastre laterali:

1. Prima di eseguire eventuali regolazioni, accertarsi che il telescopo non sua montato sulla piastra Wedge.
2. Togliere le otto viti (quattro su ciascun lato) che tengono le piastre laterali attaccate alla piastra di base della Wedge.
3. Spostare in avanti l'intera piatra Wedge in modo che i fori vengano ad allinearsi con i quattro fori frontali della piatra di base. potra rendersi necessario allentare i bulloni che tengono la sbarra di supporto arancione tra le due piastre laterali.
4. Rimettere le viti nelle piastre laterali nella nuova posizione.

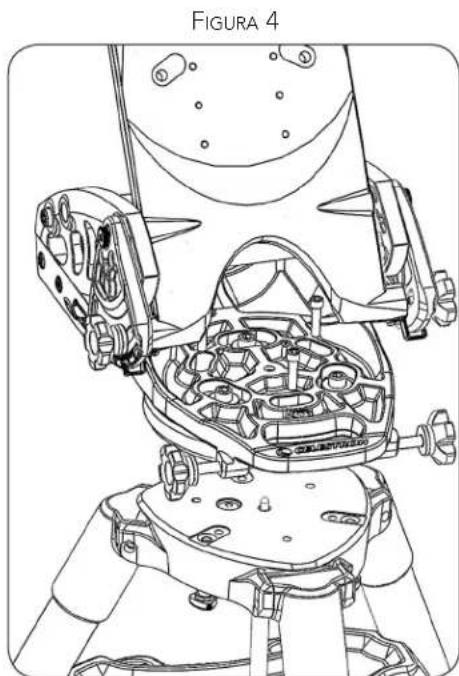

COLLEGAMENTO DELLA PIASTA WEDGE AL TREPPIEDI

Il treppiedi HD (93493) è dotato di sei fori sulla base che consentono di montare il telescchio con o alla la piastra Wedge. Tre dei fori sono dotati di bulloni predisposti per il montaggio del telescchio direttamente sul treppiedi. Gli altri tre fori sono filetti e servono a montare la piastra Wedge.

La piatra Wedge più essere montata in due configurazioni diverse: una con i bracci della forcella del telescopoie estesi su una delle gambe del treppiedi (per maggiore stabilità alle latitudini più basse) e una con i bracci della forcella del telescopoie estesi tra due delle gambe del treppiedi (per maggiore stabilità alle latitudini più alte).

Per montare la piastra Wedge sul treppiedi:

1. Individuare il perno di posizionamento sul centro del treppiedi.
2. Abbassare la Wedge sul treppiedi in modo che il foro sul centro del fondo della piastra di base sa situato sopra il perno di posizionamento del treppiedi. Ciò consentirà di centrare la piastra Wedge sulla testa del treppiedi.
3. Ruotare la Wedge sino a quando i loro tre fori scanalati non sono allineati con i tre fori filettati sulla testa del treppiedi. Ricordarsi che ci sono due configurazioni di allineamento come indicato precedentamente.
4. Avvitare nei fori le tre brugole 5/16 18x1-1/4 di pollice con le rondelle e serrare.

REGOLAZIONE DELLA LATITUDINE

Prima di montare il telescopo sulla piastra Wedge si consiglia di regolare la Wedge stessa sulla latitudine giusta. Per fare tale regolazione:

1. Allentare le due viti di bloccaggio della latitudine sui lati della Wedge che tengono la piatra di inclinazione. (Vedere la figura 2).

2. Servendosi della manopola di regolazione della latitudine muovero la piastra di inclinazione sino a quando la Scala della latitudine non indica la latitudine locale.

3. Serrare le viti di bloccaggio della latitudine sul lato della Wedge per fissare in posizione la piastra di inclinazione.

A Anything pinto si è pronti a montare il telescopio sulla piastra Wedge.

FIGURA 5

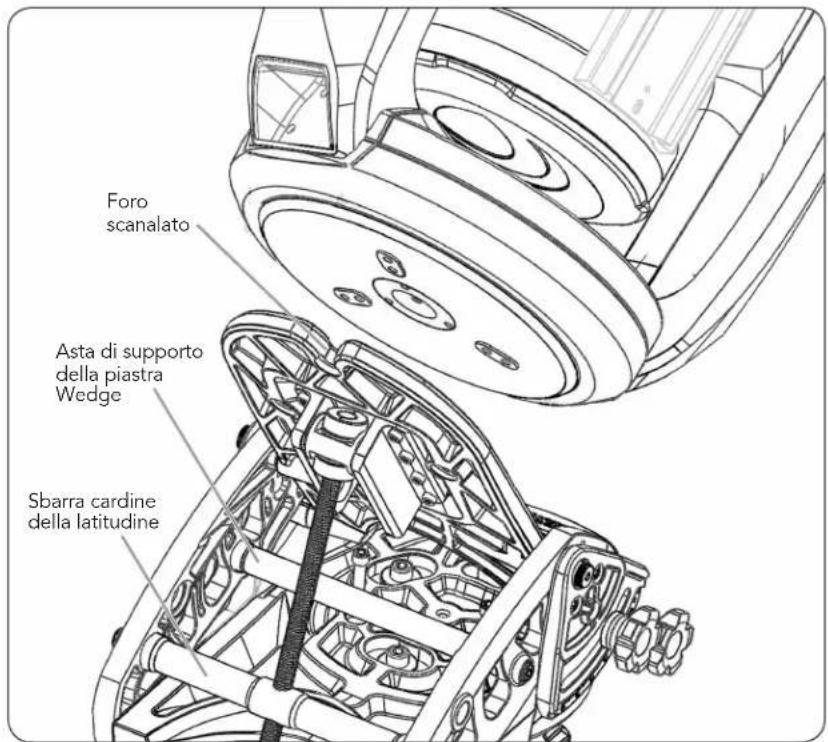

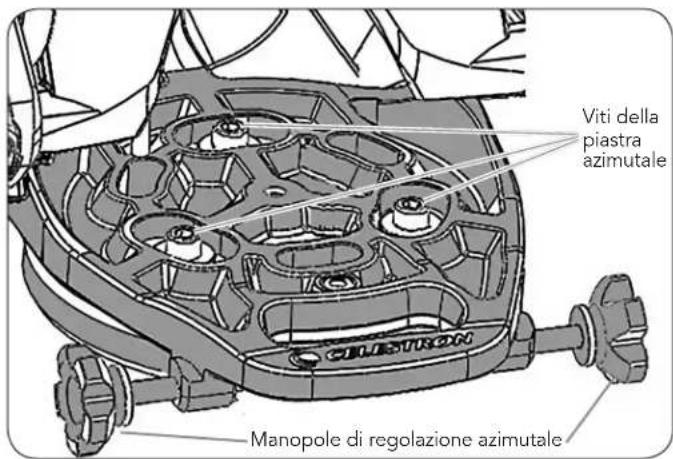

MONTAGGIO DEL TELESCOPIO SULLA PIASTA WEDGE

1. Posare il telescopo sul fianco e individuare i tre fori fillettati alla base della trasmissione.
2. Avvitare parzialmente uno dei bulloni di 3/8 di pollice - 16 nel foro più vicino al braccio della forcella con impugnatura. Se necessario ruotare la base del telescopo per allineare il braccio della forcella con il foro più vicino.
3. Sollevare il telescopoia afferrandolo dal braccio e alla base e posizionarlo sopra la piastra Wedge.

4. Inserire il bullone nel foro scanalato sulla parte superiore della piastra di inclinazione.

5. Serrare il bullone leggermente in modo che il fondo del telescopoio sia allo stesso livello della piastra di inclinazione. Non serrare del tutto perché altrimenti non si riuscirà a spostare la base in modo sufficiente per inserire i bulloni rimasti.

6. Muovere la base del telescopoio sino a quando i loro due fori rimanenti non sono allineati con i fori nella piastra di inclinazione sulla Wedge. I piedini rialzati sul fondo della base del telescopoio dovrebbero insertarsi negli incavi della piastra di inclinazione della Wedge.
7. Inserire i due bulloni e serrare a fondo tutti etre i bulloni.

Serviri della manopola di regolazione della latitudine per eseguire la regolazione finale con il proprio allineamento polare, in elevazione. Servisi della manopola di regolazione azimuthale per eseguire le regolazioni con il proprio allineamento polare, in azimuth. Per spostare senza scosse il telescopoio in azimuth, allentare leggermente le tre viti della piastra azimuthale prima di serviri delle monopole di regolazione azimuthale (vedere la figura 6). Non allentare le viti di montaggio che fissano la Wedge sul treppiedi.

FIGURA 6

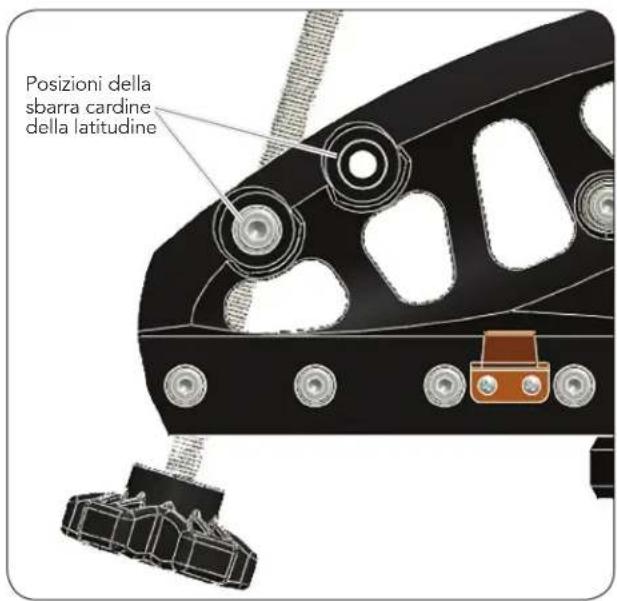

SUGGERIMENTI PER L'uso

Se la manopola di regolazione della latitudine oppone resistenza nel girarla, allentare leggermente i bulloni che tengono le sbarra arancione cardine della latitudine. Vedere la figura 5. Cosi facendo si consente alla sbarra di ruotare più facilmente mano a mano che l'angolo della latitudine cambia.
La piatra Wedge ha due
posizioni di fissaggio alla
sbarra cardine della latitudine. La posizione in avanti cui
essere utilizzata per ottenere una maggiore ampiezza di movimento nell'uso alle latitudini più basse.

FIGURA 7

GARANZIA: GARANZIA LIMITATA DI UN ANNO.
PER INFORMAZIONI DETTAGLIATE SULLA GARANZIA VEDERE
IL CATALOGO DEGLI ACCESSORI CELESTRON (N. 93685)
O CONTATTARE CELESTRON SUL SITO WEB WWW.CELESTRON.COM

Celestron, 2835 Columbia Street, Torrance, CA 90503 • Telefono: 310.328.9560 • Fax: [phone]
