BEDIENUNGSANLEITUNG StarSense CELESTRON

SYSTEMVORAUSSETZUNGEN 62

Kompatibilität Des Telescops. 62

Kompatibilität Des Optischen Tubus. 63

MONTAGE 64

Die StarSense-Kamera An Ihr Teleskop AnschieBen 64

Halterungen Austauschen 65

Ein Sucherfernrohr Verwenden 66

Die StarSense-Handsteuerung An Ihr Telescop AnschlieBen 66

SCHNELLSTART: DAS STARSENSE AUSRICHTEN 67

Erstmaliges Einrichten: Das Zentrum kalibrieren 68

Manuelle Ausrichtung des StarSense. 69

Automatische Ausrichtung Des StarSense Durch Den Benutzer 69

Verbesserte Ausrichtungsgenaugkeit Mit Dem StarSense 70

Sonnensystemausrichtung 70

70

Tipps Zur Verwendung Von Solar System Align (Sonnensystemausrichtung) 71

Weitere Ausrichtungsfunktionen 72

Synchronisierung 72

Polar-Ausrichtung

STARSENEIMÜBERBLICK 73

StarSense-Kamera 73

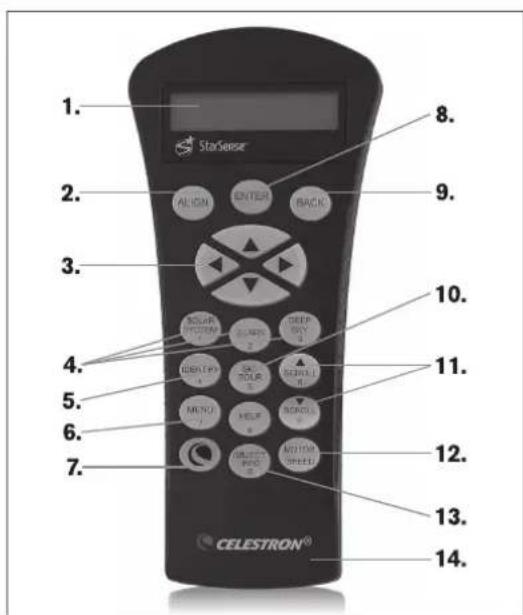

StarSense-Handsteuerung 73

Objektkatalog 74

Zu einem Objekt schwenken 75

Himmelstour-Taste 75

Identifizierungstaste 75

Richtungstasten 75

Motordrehzahltaste 76

Hilfe-Taste 76

Menu-Taste 76

Datenbank-Setup 77

Telescop. 77

Uhrzeit und Standort 80

Anzeigen/GoTo-Position. 80

Handsteuerung 80

SPEZIFIKATIONEN 81

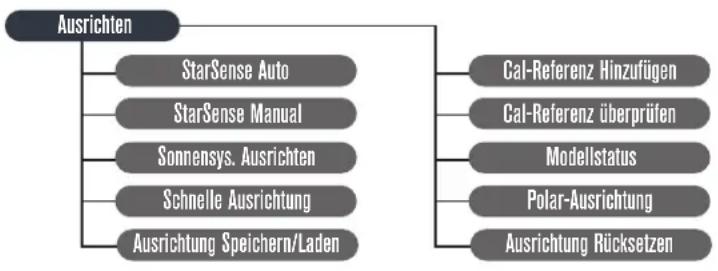

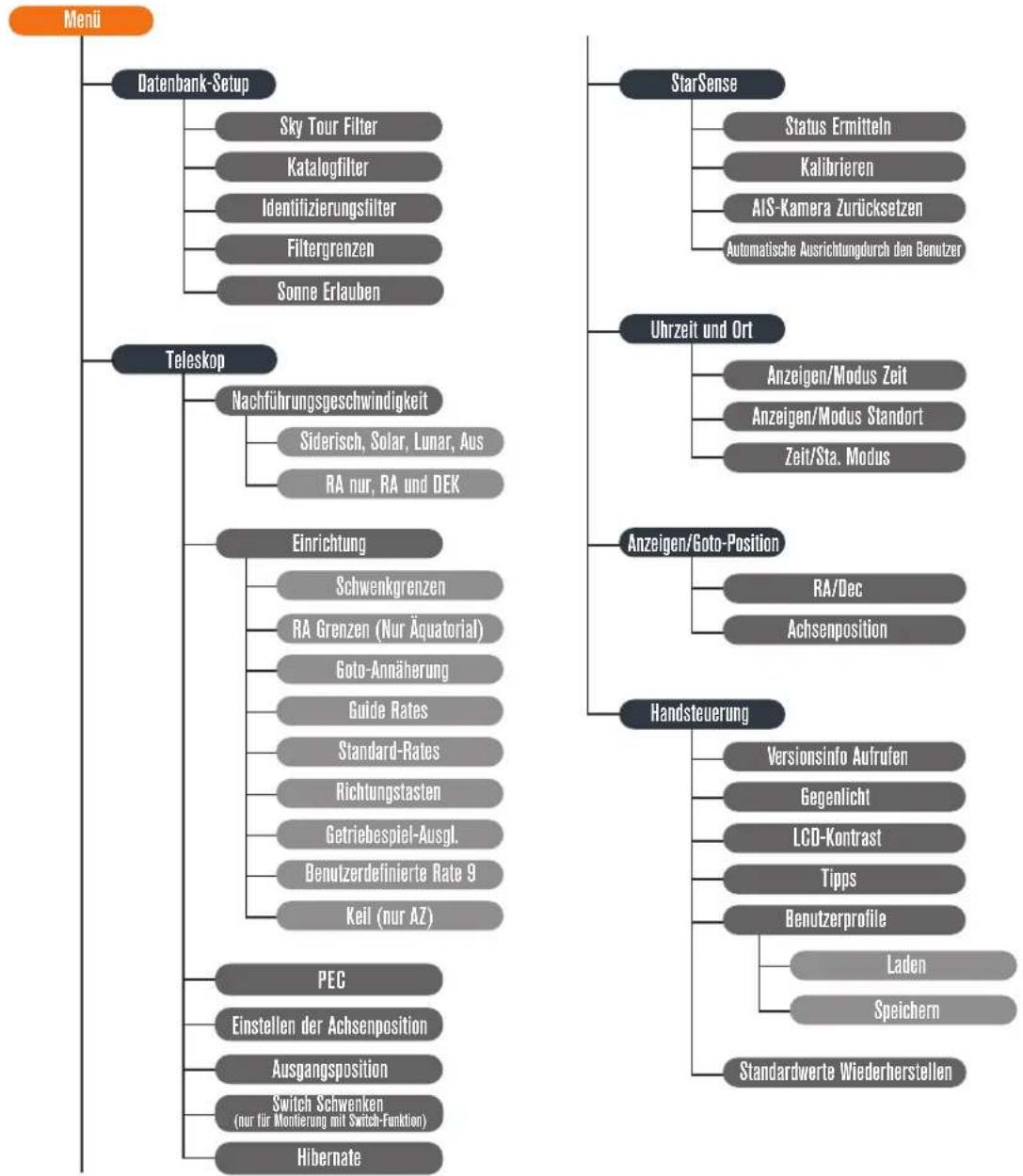

MENUBAUM 82

StarSense™ ist eine patentierte Technologie zur automatischen Standortbestimmung und Ausrichtung des Telescops am Nachthimmel. Die interne Kamera der automatischen Ausrichtung des StarSense macht ein Bild vom Himmel und identifiziert die darin enthaltenen Sterne. Basierend auf diesen Daten kann dasStarSense die Koordinaten des Bildzentrums ermittelt. Diese Vorgang wird eineige Male wiederholt, bis das System ein exaktes Modell des Nachthimmels erstellt hat. Nach dieser Ausrichtung konnen Sie aus der Datenbank der Handsteuerung ein Himmelsobjekt auswahlen, welche vom StarSense automatisch im Okular zentriert wird.

WARNING

• Niemals mit bloßem Auge oder mit einem Telescop direkt in die Sonne schauen (außer bei Verwendung eines vorschäftsmäßigen Sonnenfilters). Permanente und irreversible Augenschäden können darauf resultieren.
• Das Teleskop keinesfalls zur Projektion eines Bildes der Sonne auf eine Oberfläche verwenden. Durch die interne Wärmeakkumulation konnen das Teleskop und etwaiges daran angeschlossenes Zubehör beschädigt werden.
• Niemals einen Okularsonnenfilter oder einen Herschelkeil verwenden. Die interne Wärmeakkumulation im Telescop kann zu Rissen oder Brücken dieser Instrumente führen. Dadurch könnte ungefiltertes Sonnenlicht ins Auge gelangen.
• Lassen Sie das Teleskop nicht unbeaufsichtigt, vor allem wenn Kinder oder Erwachsene anwesend sind, die sich mit Ihrtem Teleskop nicht auskennen.

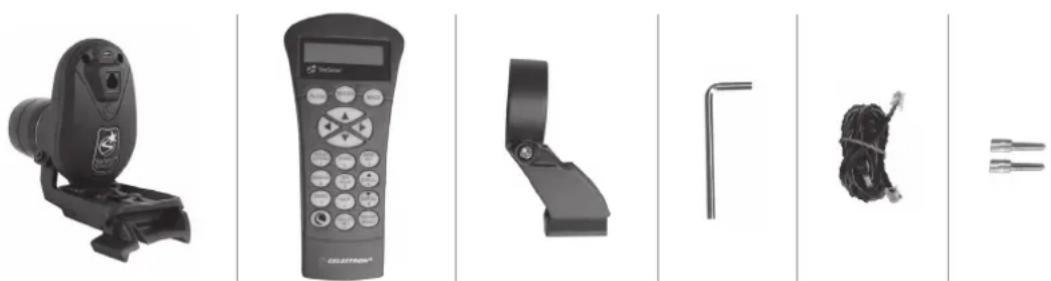

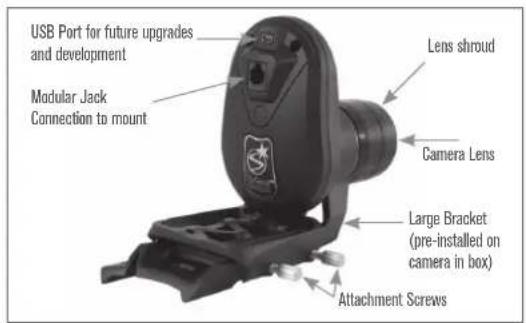

LIEFERUMFANG

Große Kamerahalterung

und großer Sockel der Halterung

(vormontiert an der Kamera)

StarSense-HandsteuerungStarSeiteKemarerahalterung 2 Flügelssmauben für dieKamera-zu

Inbusschluss Hilfsanschluss-Kabel

groBe Kamerahalterung

SYSTEMVORAUSSETZUNGEN

Wird das StarSense zum ersten Mal aufgebaut, empfehlen wir ein Weitwinkel-Okular mit niedriger Vergroßerung und ein Okular mit hoher Vergroßerung. Beginnen Sie mit dem Weitwinkel-Okular mit niedriger Vergroßerung.

Das StarSense AutoAlign ist mit den meisten computerisierten Celestron-Telescopen und mehreren unterschiedlichen optischen Tuben kompatibel. Siehe die unterstehende Kompatibilitätstabelle.

KOMPATIBILITÄT DES TELESKOPS

KOMPATIBEL NICTH KOMPATIBEL
NexStar SE-Serie NexStar i-Serie
CPC, CPC DX Ultima 2000
NexStar GT (mit Hilfsplitter) GoTo-Montierungen der früheren Generation(wie z. B. Compustar)
CGE Pro NexStar GPS
Advanced VX-Serie
CG-5 Computerized Computerisiert (mit Hilfsplitter)
CGEM, CGEM DX
CGE
NexStar SLT
LCM (with Aux. splitter)

Montierungen mit nur einem Anschluss für die Handsteuerung, wie beisplesiwe die computerisierte CG-5-Montierung, erfordern einen Hilfsspitteranschluss, Antikelnr. 93919 von Celestron.

KOMPATIBILITÄT DES OPTISCHEN TUBUS

Die StarSense-Kamera ersetzt das Sicherfernrohr an Ihr dem Teleskop. Verwenden Sie zur Befestigung der Kamera eine der beiden enthaltenen Kamerahalterung; die große Halterung (bereits vormontiert) oder die petite Halterung. Welche Halterung zu Ihr optischen Tubus passst, entnahme Sibeitte der unterstehenden Tabelle.

GROSSE HALTERUNG KLEINE HALTERUNG

Alle Celestron-Schmidt-Cassegrains 6-Zoll- f/8,3 Celestron-Refraktor
Alle Celestron-EdgeHDs NexStar 102SLT Refraktor
NexStar 4SE Maksutov-Cassegrain NexStar	127SLT Maksutov-Cassegrain
	NexStar 130SLT Reflektor
	Alle Celestron-Reflektoren und im Lieferumfang der Advanced VX-Montierung enthaltene Refraktoren
	Alle Celestron-Reflektoren und im Lieferumfang der Advanced CG-5-Montierung enthaltene Refraktoren
	Alle optische Tubenbaugruppen des NexStar GT
	Mehrere andere optische Tuben anderer Hersteller mit ähnlicher Schwalbenschwanzführung am Sicherfernrohr.

Große Halterung (vormontiert an der Kamera)

Kleine Kamerahalterung

DIE STARSENSE-KAMERA AN IHR TELES-KOP ANSCHLIESSEN

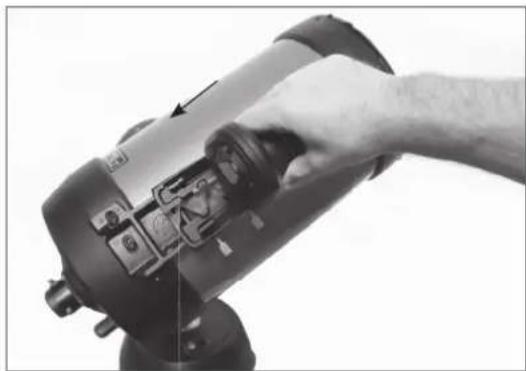

1. Sucherfernrohr und Halterung vom Teleskeptubus abnehmer.

Hinweis: Einige optische Tuben wie das NexStar SE weisen eine petite Kunststoffschiene auf, mit der der Star Pointer gesichert wird. Entfernen Sie diese Schiene mit einem Kreuzschlitz-Schraubendreher.

Den StarPointer abnehmer

1. Der Tabelle zur Kompatibilität optischer Tuben auf Seite 7 können Sie entnehmen, ob sich für Ihr Te-keskop der petite oder große Kamerasockel eignet.

GroBjer Socket

Kleiner Socket

Bringen Sie den
entsprechenden Sockel
mithilfe eines Kreuzschlitz
Schraubendrethers am Teleskop an.

Der Sockel wird mithilfe eines Kreuzschlitz-Schraubendrethers installiert.

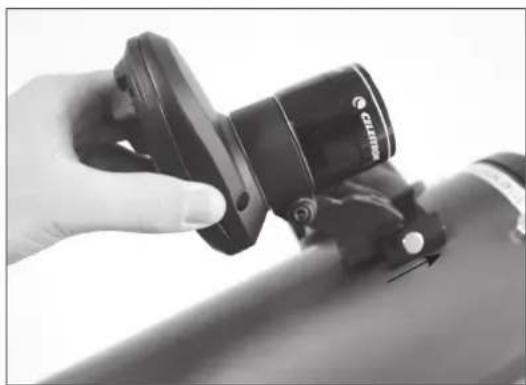

1. Schiebern Sie die StarSense-Kamera auf den Kamerasockel undziehen Sie die Flugelschraube(n) an.Auf den groBen Sockel wird die Kamera von hinten, auf den klinen von vorne aufgeschoben.

Den groBden Sockel (von vorme nach hinten) installieren

Denkleinen Sockel (von vormach hinten) installieren

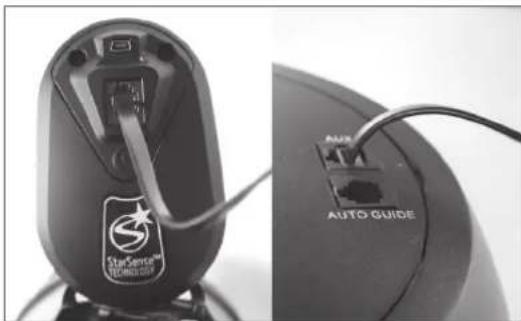

1. Das enthaltene Hilfskabel wird mit dem einen Ende an die Rückseite der StarSense-Kamera und mit dem anderen Ende an den Hilfsanschluss ihrer Montierung angeschlossen.

Hinweis: Falls ihr Teleskop keinen Hilfsanschluss hat, ist ein Splitter (Artikelnr. 93919 von Celestron) erforderlich. SchlieBen Sie zuerst den Splitter an den Hilfsanschluss an. Handsteuerung und Kabel werden an je einen Port angeschlossen.

HALTERUNGEN AUSTAUSCHEN

Die vorinstallierte große Kamerahalterung gegen die keine Kamerahalterung austauschen:

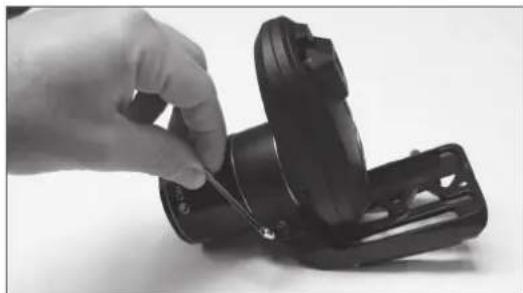

1. Losen Sie die Sechskantschraube mit dem mitgelieferten 4-mm-Inbusschlüssel möglich an. Die Schraube nicht ganz entfern.

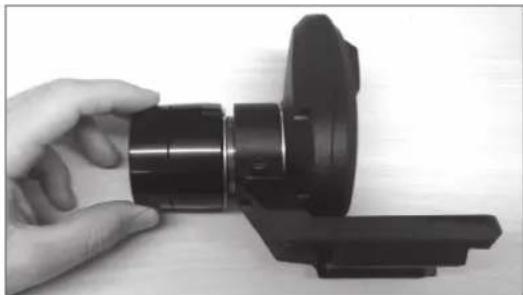

1. Schrauben Sie das Objektiv ab.

3. Schieben Sie die Halterung von der Kamerafront herunter. Achten Sie darauf, die beiden orangefarbenen Ringen nicht zu verlieren.

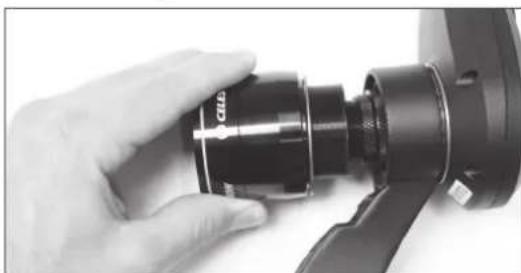

4. Schieben Sie die neue Halterung auf die Kamera und drehen Sie das Objektivdeck wieder darauf. Wie dargestellt, müssen sich die orangefarbenen Ringe jeweils vor und hinter der Halterung befinden.

EIN SUCHERFERNROHR VERWENDEN

Obwohl das StarSense kein Sucherfernrohr erfordert, möchten Sie es eventuell für schnelles Referenzieren oder als Hilfestellung mit der einmaligen Zentrumskalibrierung der StarSense-Kamera und Ihr's Telescops nutzen.

Einige optische Tuben, wie Schmidt-Cassegrains und EdgeHDs verfügen über Gewindebohrungen für die Montage von Halterungen für Sicherfernrohr in entsprechenden Positionen.

Die große Schwalbenschwanzführung für das 8-Zoll-Schmidt-Cassegrain und EdgeHD von Celestron verhindert die Montage der großen Halterung für die StarSense-Kamera. Das gleiche gilt für den CPC 800-Gabelarm. Um die Kamera in diesen Fälle anzubringen, werden Sockel und große Kamera-Halterung wie dargestellt ruckwarts montiert.

Sockel und Halterung rückwarts installiert

Sucherfernrohr und StarSense installiert am CPC 800

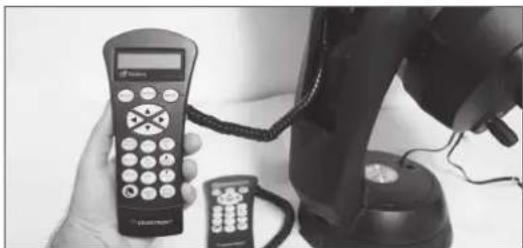

DIE STARSENSE-HANDSTEUERUNG AN IHR TELEKOP ANSCHLIESSEN

Die Starsense-Handsteuerung ersetzt ihre NexStar-Handsteuerung und behält die computerisierte GoTo-Funktionalität bei, jedoch mit zusätzlichen StarSense-Funktionen wie der automatischen Ausrichtung, der Mehrfach-Stern-Kalibrierung und einem grafischen 4-zeiligen LCD. Verwendet werden muss die StarSense-Handsteuerung. Die NexStar-Handsteuerung kann mit der Kamera nichtCOMMUNIZIEREN.

1. Entfernen Sie die NexStar-Handsteuerung von Ihrer Montierung.
2. SchlieBen Sie den Anschluss in Form eines Telefonsteckers über den „Handsteuerungs"-Anschluss Ihrer Montierung an die StarSense-Handsteuerung an.

Hinweis: Wenn Sie die Handsteuerung an ein NexStar SE an der Innenseite des Gabelarms anschließen, zeigt der Stecker nach außen.

Die NexStar-Handsteuerung wird durch die StarSense-Handsteuerung ersetzt

Stellen Sie Ihr Telescop in einem Bereich mit möglichst freier Sichte auf den Himmel auf. Wahrend der automatischen Ausrichtung ignoriert das StarSense etwaige Hindernisse wie Gebäu- de und Bäume.

Hinweis: Bei zu weitere Hindernissen, sieheitte "Manuelle Ausrichtung des StarSense".

Bringen Sie die Handsteuerung und Kamera des StarSense wie unter Montage beschreiben an Ihrem Teleskop an. Nehmen Sie die Staubschutzkappe der Kamera ab.

1. Bringen Sie ein Okular an und stellen Sie Ihr Telescop in seiner Ausgangsposition oder auf den Indexmarken auf. Aquatorialmontierungen sollen ungebahr polaren ausgerichtet sein. Eine prazise polare Ausrichtung ist nicht erforderlich. Altazimutmontierungen sollen in der Höhe an den Indexmarken ausgerichtet werden, während der Tubus horizontal zum Boden stehen.
2. Schalten Sie Ihr Teleskop ein. Die Handsteuerung und Kamera des StarSense werden nun hochgefahren. Innerhalb von etwa 30 Sekunden zeigt die Handsteuerung "StarSense bereit" an.
3. Drucken Sie auf ALIGN, wahlen Sie dann STARSENSE AUTO aus und drucken auf ENTER.
4. Drücken Sie auf ZURUCK, um die Daten zu Uhrzeit, Datum und Standort zu übernehmen. Drücken Sie auf ENTER, um die Daten zu bearbeiten.
5. Drucken Sie auf ENTER, um Standort nach Stadt auszuwahlen. Wahlen Sie Ihr Land und ihre Stadt durch Scrollen durch das Menu aus. Sie konnen alternativ auch ihre Längen-und Breitengrad eingeben, indem Sie auf die Taste OPTION im unteren linken Bereich der Handsteuerungstastatur drucken. Drucken Sie auf ENTER, um den unterstreichenden

Mauszeiger zum nachsten Wert zu bewegen.

OPTION Button

Sobald der Standort eingebehen ist, ruft das StarSense Teleskopdaten ab, wie GPS und Standortdaten, die über die Echtzeituhr gespeichert wurden. Steht keine dieser Informationen zur Verfügung, werden Sie vom StarSense aufgefordert, Uhrzeit und Datum (diese werden

vor allem zum Auffinden von Objekten im Sonnensystem und zum Ermitteln des Horizonts bei Aquatorialmontierungen besteht) einzugeben. Für jeder Beobachtungsstandort müssen diese Werte nur einmal eingebehen werden.

1. Auf dem Display Uhrzeitquelle auswahlen können Sie die Uhrzeitquelle, die für Ihr Telescop zur Verfugung stehen, auswahlen. Das StarSense wählt die ideale Quelle aus. Ein Haken zeigt die ausgewählte Quelle an. Drucken Sie zum Fortfahren auf ENTER.

2. Uhrzeit und Datum nun eingeben oder bestätigten. Drücken Sie auf ENTER, um den Mauszeiger durch die Uhrzeit- und Datumfelder zu bewegen.

Die Uhrzeit wird im 24-Stunden-Format angezeigt HH:MM:SS.Zum Beispiel 21:30:00.

Das Datum wird im Format MM/TT/JJJJ angezeigt. Zum Beispiel wird der 14. Juni 2012 als 06/14/2012 angezeigt.

Drucken Sie auf ENTER, um den Mauszeiger zum nachsten Wert zu bewegen. Zum Einstellen der Zeitzone und Wechseln zwischen Sommerund Winterzeit (DST) über JA/NEIN, AUF/AB scrollen (auch über die Tasten 6 und 9), um eine Auswahl zu treffen und dann auf ENTER drucken.

1. Vergewissern Sie sich, dass Ihr Telescop in seiner Ausgangsposition oder auf den Indexmarken stehen. Drucken Sie auf ENTER, sobald Sie auf dem Display „Ausrichtung starten".

Das StarSense beginnnt nun mit der Ausrichtung. Das Teleskop schwenkt automatisch auf verschiedene Himmelsbereiche. Die Handsteuerung zeigt "Position wird ermittelt", danach "Erfasse Bild" und anschließend Abtasten an. Sobald der Abtas-tvorgang abgeschlossen ist, wird die Anzahl der ermittelten Sterne angezeigt. Werden keine Sterne gefunden, wird die Meldung Zu weitere Sterne" wird angezeigt und das StarSense schwenkt das Teleskop zur nachsten Himmelsregion.

Sobald das StarSense mit seiner Ausrichtung begonnen hat, ist es wichtig, das Teleskop nicht zu berühren oder es zu bewegen. Auch dar während der Aufnahme des Himmels das Kameraobjektiv nicht versPERT, bileckt oder Sonnlichkeit ausgesetzt werden.

Nach der erfolglichen automatischen Justierung zeigt das StarSense „Ausrichtung abgeschlossen" an.
9. Drucken Sie zum Fortfahren auf ENTER.

ERSTMALIGES EINRICHEN: DAS ZENTRUM KALIBRIEREN

Wird die automatische Ausrichtung zum ersten Mal genutzt, muss das StarSense das Zentrum des Teleskop-Sichtfelds in Verbindung mit der Kamera ermittelt. Diese einmalige Kalibrierung findet im Inneren der Kamerastatt. Sie müssen weder die Kamera noch das Teleskop manuell einstellen. Nach abgeschlossener Kalibrierung müssen Sie die automatische Justierung des StarSense erneut durchführten.

These automatische Justierung (wie zuvor beschrieben) bzw. ein manuelles Ausrichten des StarSense muss auch vor der Kalibrierung des Mittelpunkts durchgefuhrt werden. Dadurch kann Ihr Telescop grob nachführren und ansteuern.

1. Drucken Sie auf STERNE. Die erste Option lautet, Benannte für benannte Sterne. Drucken Sie zum Fortfahren auf ENTER.
2. Wahlen Sie einen benannten Stern aus der Liste. Wahlen Sie für optimale Ergebnisse mindestens einen Stern der Großenordnung 2 oder weniger. Suchen Sie unter im LCD nach Mag und einem Wert, wie Mag : 1,8. SCROLLEN Sie mithilfe der Auf/Ab-Tasten bzw. 6 und 9 ) durch die Liste benannter Sterne. Drücken Sie auf ENTER , um zum Stern zu schwenken. Dazu müssen Sie nicht wollen, wo sich dieser Stern befindet. Das StarSense schwenkt für Sie zu diesen Stern. Es handelt sich damit zum hellsten Stern in diesen Himmelsbereich.
3. Bringen Sie ihren weitesten Winkel bzw. das Okular mit niedrigster Vergroßerung am Teleskop an. Schauen Sie durch das Okular, um zu sehen, ob der Stern im Gesichtsfeld ist. Ist der Stern durch Ihr Okular nicht zu sehen,itte mit Schritt 4 fortfahren. Ist der Stern durch Ihr Okular zu sehen,itte mit Schritt 5 fortfahren.

Die Handsteuerung befindet sich nun im groben Zentrierungsmodus mit schneller Schwenkrate.
4. Mithilfe der Pfeiltaste auf der Handsteuerung konnen Sie das Teleskop schwenken, bis der

Stern im Sichtfeld des Okulars erscheint. Blicken Sie nun nicht durch das Okular, sondern entlang des Zylinders an der AuBenseite des Teleskopptubus. Mithilfe dieser Sichtelinie wird das Teleskop nun auf den Stern ausgerichtet. Die Feinjustierung kann über das Okular vorgenommen werden. Verwenden Sie das Okular mit der niedrigsten Vergroßerung / dem weitesten Winkel des Okulars.

1. Drucken Sie auf ENTER, sobald sich der Stern im Sichtfeld des Okulars befindet. Die Handsteuerung befindet sich nun im feinen Zentrierungsmodus mit langsamer Schwenkrate.
2. Wechseln Sie nun, falls verfügbar, zu einem Okular mit higherer Vergroßerung. Zentrieren Sie den Stern im Sichtfeld Vollenden Sie die Feinabstimmung mit den Tasten AUFWÄRTS und RECHTS. Danach erscheint oben rechts im Display ein kleiner Haken. (Dadurch werden)samtliche Fehler durch das mechanische Spiel Ihrer Montierung korrigiert.)
3. Drücken Sie auf ALIGN. Das StarSense erworbt ein neuen Bild und notchiert die neue Berechnung des Sterns in der Kamera. Eine Meldung erscheint: Lösung gefunden mit einer neuen Mittelposition in der Koordinaten der Kamera.
4. Drücken Sie auf ENTER, um die neuen Referenzdaten zu übernehmen. Ab jetzt weiß das StarSense, wo sich der Mittelpunkt des Teleskopsichtfelds im Verhältnis zur Kamera befindet.

Nach der Ermittlung des Mittelpunkts darf das Star-Sense nicht bewegt werden. Solange die Kamera nicht angestoBen, geschüttelt oder gedreht wird, können Sie das StarSense AutoAlign ohne erneute Kalibrierung vom Teleskop abnehmer.

Nach dem dieser Schritt abgeschlossen ist, erscheidine Meldung Erneute Ausrichtung erforderlich. Die erneute Ausrichtung kann bei aktueller Teleskopposition durchgefuhrt werden. Das Teleskop muss nicht wieder in die Ausgangsposition gebracht werden.

1. Führn Sie nun eine erneute automatische Justierung des StarSense durch. Nach abgeschlossener Justierung kann Ihr Teleskop zum Beobachten von Objeken verwendet werden und wird diese prazise im Sichtfeld des Okulars anzeigen.

MANUELLE AUSRICHTUNG DES STARSENSE

Mit der manuellen StarSense-Ausrichtung kann der Benutzer das Teeskop auf den Teil des Himmels ausrichten, den er zum Aufnahme der Ausrichtungsbild der verwenden möchte. Dies ist entsprechenden An Orten nutzlich, an denen der Horizont teilweise verdeckt ist und Sie nur eine eingeschränkte Sichte auf den Himmel haben. Die manuelle Justierung ist nicht so genau wie die automatische. Allerdings liefert sie eine gute Visierprüzision im gesamt sichtbaren Bereich des Himmels, der für die Ausrichtung verwendet wurde.

Das StarSense manuell ausrichten:

1. Drücken Sie bei eingeschalteten Telescop auf die Taste ALIGNN.
2. Wahlen Sie mit den Scrolltasten AUF/AB die manuelle Option des StarSense und drucken Sie auf ENTER.
3. Schwenken Sie das Teleskop zur Ausgangsposition. Bei Altazimutmontierungen muss das Teleskop auf den Horizont zeigen. Aquatorialmontierungen zeigen auf die Indexmarken. Telescope mit wechselnden Positionen schwenken automatisch zur Ausgangsposition.
4. Schwenken Sie das Teleskop mithilfe der Richtungstaten auf einen freien Himmelsbereich und drücken Sie auf ENTER. Denken Sie beim Bewegen des Teleskops daran, stets das Schwenken mittels der Richtungstaten Aufwärts und Rechts auf der Handsteuerung durchzuführen. Rechts im Display der Handsteuerung erscheidt nun ein kleiner Haken. (Dadurch werden sãmtliche Fehler durch das mechani-sche Spiel ihrer Montierung korrigiert.)

Das StarSense nimmt anschließend das erste Bild auf. Die Meldung „Erfasse Bild" erscheint auf dem Display der Handsteuerung.

1. Sobald das ersten Bild aufgenommen und verarbeitet wurde, fordert das Display Sie auf, den nachsten Ausrichtungspunkt zu wahlen. Richten Sie das Telescop mithilfe der Richtungstasten auf einen anderen freien Bereich des Himmels.

Erneut wird mithilfe der Richtungstasten AUFWARTS und RECHTS der Teeskopschwenk beendet. Drucken Sie ENTER.

1. Sobald das zweite Bild aufgenommen und verarbeitet wurde, verwenden Sie die Richtungs-tasten, um das Teleskop endgültig zu einem freien Bereich des Himmels soweit weg wie möglich von der ersten Ausrichtungsposition zu schwenken. Drücken Sie ENTER.

Sobald das dritte Bild verarbeitet ist, ist das Star-Sense ausgerichtet und einsatzbereit.

AUTOMATISCHE AUSRICHTUNG DES STARSENSE DURCH DEN BENUTZER

Bei der automatischen Justierung durch den Benutzer konnen Sie festlegen, wohin das Telescop während der Justierung zeigen soll. Dies ist nutzlich, wenn große Teile des Himmels verdeckt oder nicht zuganglich sind. Vor der automatischen Ausrichtung durch den Benutzer muss eine manuelle Ausrichtung des StarSense durchfuhrt werden.

1. Führer Sie die manuelle Ausrichtung des Star-Sense wie in dieser Anleitung beschrieben durch. Wahlen Sie frei Himmelsbereiche, die mindestens 20 Grad voneinander entfern't liegen.
2. Drucken Sie auf MENU und scrollen Siemithilfe der AUF/AB-Tasten zu STARSENSE. Scrollen Sie weiter zu USER AUTO ALIGN und drucken Sie auf ENTER.
3. Auf ENTER drücken, um die manuelle Ausrichtung des StarSense zu speichern. Der ausgewählte Himmelsbereich wird gespeichert, sodass daraufffolgende automatische Ausrichtungen durch den Benutzer den gleichen Bereich anvisieren.

Jetzt können Sie die automatische Justierungen durch den Benutzer nutzen und das Telescop wird automatisch zu den während der manuellen Ausrichtung anvisierten Bereichen schwenken.

VERBESSERTEAUSRICHTUNGSGENAUIGKEIT MIT DEM STARSENSE

Nach abgeschlossener Justierung kann das Star-Sense die Ausrichtungsgenauigkeit noch weiter verbessern, indem es mehrere Ausrichtungsreferenzpunkte hinzufugt. Für eine prazise GoTo-Genauiigkeit konnen bis zu 10 Ausrichtungsreferenzpunkte hinzufugt werden.

1. Drucken Sie auf die ZURÜCK-Taste, bis auf dem Display „StarSense bereit“ erscheint.
2. Drücken Sie auf ALIGN. Nun entscheidt Ausrichtungsref. hinzufügen. Drücken Sie auf ENTER.
3. Schwenken Sie das Telesckop mithilfe der Pfeiltasten mehrere Gradweg vom letzten Ausrichtungspunkt. Beenden Sie den Schwenk immer mithilfe der Richtungstasten AUF und RECHTS. Auf dem Display erscheidt ein Haken als Bestätigung.

Wenn Sie nur einen einzigen Kalibrierungsreferenzpunkt hinzufugen möchten, wird das Teleskop in der Beobachtungsumgebung aufgestellt.
4. Drücken Sie auf ENTER. Das StarSense erfasst ein neuen Bild und fegt den Ausrichtungsreferenzpunkt für insgesamt 10 Referenzpunkte hinzu.

Sie konnen diesen Vorgang in verschiedene Regionen des Himmels bis zu 9 weitere Male wiederholen. Das Hinzufügen von Kalibrierungsreferenzpunkten verbessert die GoTo-Modellierung der Montierung, um trotz Biegungs- und mechanischer Ungenuigkeiten die bestmögliche Zielgenaugkeit zu bieten.

SONNENSYSTEMAUSRICHTUNG

Das Solar System Align (Sonnensystemausrichtung) liefert eine gute Nachführung und GoTo-Performance, indem Sonnensystemobjekte (Sonne, Mond und Planeten) zur Ausrichtung des Telescops mit dem Himmel verwendet werden. Solar System Align eignet sich gut, um das Teleskop für Beobachtungen am Tage auszurichten und es ist auch ein schnerles Verfahren zum Ausrichten des Telescops für nachtliche Beobachtungen. Da die StarSense-Kamera tagsüber keine Himmelsobjekte erkennen kann, erfolgen die Solar System Align (Sonnensystemausrichtung) mittels des Okulars.

WARNING

• Setzen Sie die Kappe auf das Kamerobjektiv! Da Sie u. U. die Sonne für ihre Ausrichtung verwenden möchten, denken Sie daran, die Kappe auf die Kameralinse zu setzen, um den Bildsensor zu schätzen.

• Niemals mit bloßem Auge oder mit einem Teleskop direkt in die Sonne schauen (außer bei Verwendung eines vorschrifsmäßigen Sonnen filters). Sie konnten einen permanenten und irreversiblen Augenschaden davontragen.

• Drucken Sie auf die ALIGN-Taste.

• Wahlen Sie mit den Scrolltasten AUF/AB die Option Solar System Align aus den Ausrichtungsoptionen aus und drucken Sie auf ENTER.

• Schwenken Sie das Teleskop zur Ausgangs-oder Switch-Position. Bei Altazimutmontierungen muss das Teleskop auf den Horizont zeigen. Aquatorialmontierungen sollenen auf die Indexmarken zeigen. Telescpe mit Switch-Positionen schwenken automatisch in die Ausgangsposition.
• Wahlen Sie mit den Scrolltasten AUF/AB ein Objekt des Sonnensystems zum Ausrichten aus aus und drücken Sie auf ENTER.

Die Handsteuerung zeigt jedoch nur Sonnensystemobjekte an, die sich am gewährten Tag und der gewährten Zeit über dem Horizont befinden.

1. Folgen Sie den Aufforderungen der Handsteuerung und zentrierten Sie das Objekt in Ihrm Okular. Schwenken Sie das Teleskop mithilfe der Pfeiltasten auf das Ausrichtungsobjekt. Mit einem Sucherfernrohr oder Star Pointer{lsst sich das Objekt finden.
2. Drücken Sie auf ENTER, sobald sich das Objekt im Sichtfeld des Okulars befindet. Zentrierten Sie das Objekt anschließend im Okular und drücken Sie ALIGN.

Nach erfolgter Positionierung modelliert das StarSense den Himmel auf der Grundlage dieser Informationen und zeigt Alignment Complete (Ausrichtung erfolgreich) an.

Tipps Zur Verwendung Von Solar System Align (Sonnensystemausrichtung)

Nachdem das Teleskop mit Solar System Align (Sonnensystemausrichtung) ausgerichtet wurde, haben Sie die Möglichkeit, zusätzliche Ausrichtungsobjekte hinzufugen (entweder andere Planeten oder Sterne aus dem Katalog Sterne mit Eigename, um die Visierprüzision des Telescops zu verbessern. Ein Ausrichtungsobjekt hinzufugen:

1. Wahlen Sie das gewünschte Objekt aus der Sterne mit Eigename oder Sonnensystem Datenbank und schwenken Sie darauf zu.
2. Drücken Sie ALIGN (Ausbachten) auf der Handsteuerung.
3. Das Display fragt Sie dann, ob Sie ein Ausrichtungsobjekt hinzufugen oder Sie eine vorhandenes ersetzen möchten.
4. Wahlen Sie ADD (Hinzufugen), um ein zusätzliches Ausrichtungsobjekt hinzuzufugen. Wenn ein zusätzliches Objekt bereits hinzugeführst wurde, dann können Sie eines der bestehenden Objekte mit dem neuen Objekt ersetzen.
5. Zentrieren Sie das Objekt sorgfältig im Okular. Beginnen Sie mit dem groben Zentrieren, drücken Sie auf ENTER und führen Sie das feine Zentrieren mithilfe der Tasten AUF und RECHTS aus. Drucken Sie nun auf ALIGNN.
6. Drücken Sie ALIGN, um ein Ausrichtungsobjekt hinzufugen.

WEITERE AUSRICHTUNGSFUNKTIONEN

Ausrichtung speichern/laden: Hiermit konnen Sie ihre Ausrichtung für eine spätere Verwendung speichern oder eine vorige StarSense-Ausrichtung laden.

Eine Ausrichtung speichern:

1. Erscheint auf dem Display der Handsteuerung StarSense bereit, auf ALIGN drücken.
2. AUF/AB scrollen (oder die Tasten 6 und 9 nutzen), um eine Ausrichtung zu speichern/laden und auf ENTER drucken.
3. AUF/AB scrollen (oder die Tasten 6 und 9 nutzen), um eine Position zum Speichern auszuwahlen. Es stehen 10 Positionen von 0 - 9 zur Verfugung.

4.AufOPTION (das Celestron-Logo unten links) und gleichzeitig auf ENTER drucken, um die Ausrichtung zu speichern.

Die Datei wird unter einem Name im Format JJMMTT HHMMSS gespeichert.

Eine Ausrichtung laden:

1. Wenn das StarSense eingeschaltet und hochgefahren ist, auf ALIGN drücken.
2. AUF/AB scrollen (oder die Tasten 6 und 9 nutzen), um Ausrichtung Speichern/Laden auszuwahlen und auf ENTER drucken.
   3.AUF/AB scrollen (oder die Tasten 6 und 9 nutzen), um eine Position zum Laden auszuwahlen.
   4.AufOPTION (das Celestron-Logo unten links) und gleichzeitig auf ALIGN drucken, um die Ausrichtung zu laden.

Das StarSense muss die Teleskopposition am Himmel synchronisieren, um ihre Ausrichtung wiederherstellen zu können.

1. Drücken Sie auf ENTER, wenn die Handsteuerung Sync Referenz anziegt.
2. Wahlen Sie im Bildschirm SyncReferenz Kämera aus und drücken Sie auf ENTER. Alternativ können Sie AUF/AB scrollen, um die Switch(sofern Sie das Teleskop in die Ausgangsposition bringen) oder Indexposition auszuwahlen. Telescope mit wechselnden Positionen schwenken automatisch zur Ausgangsposition.
3. Schwenken Sie das Teleskop nun auf einen freien Bereich des Himmels. Beenden Sie den Schwenk immer mithilfe der Richtungstasten AUF und RECHTS. Danach erscheint oben rechts im Display ein kleiner Haken.
4. Drücken Sie auf ENTER. Das StarSense erfasst ein Bild und schliebt die Synchronisation ab.

Schnelle Ausrichtung: Hierbei ist die Ausgangsposition des Telescops der einzige Referenzpunkt für die Bestimmung der Objekte am Nachthimmel im Verhältnis zum Standort. Die schnelle Ausrichtung (Quick Align) eignet sich für die grobe GoTo-Ausrichtung. Dies ist nutzlich, wenn Ihr Telescop ohne eine StarSense- oder Sonnensystemausrichtung nachführten soll.

SYNCHRONISIEREN

Bei der Synchronisierung mit einem Stern wechselt die Montierung zur Sternenposition. Die Himmelsregion in der Höhe des synchronisierten Sterns kann nun praziser anvisiert werden. Die Synchronisation kann auch verwendet werden, wenn die Montierung angestoßen oder die Kupp-lungen einer Achse gelost wurden. Per Synchronisierung wird die Position des StarSense-GoTo ohne Kamera wiederhergestellt.

1. Wahlen Sie einen benannten Stern und drücken Sie gleichzeitig auf OPTION und ALIGN.
2. Zentrieren Sie den Stern grob in Ihrm Sicher oder Okular und drücken Sie auf ENTER.
3. Zentrierten Sie den Stern in Ihrlem Okular fein und beenden Sie den Vorgang, indem Sie auf die AUFWARTS- und RECHTS-Richtungstasten und anschließend auf ALIGN drucken.

POLAR-AUSRICHTUNG

These Funktionrichtet die Montierung über die Handsteuerung aus und verwendet darüber einen beliebigen Stern aus der Datenbank, wodurch sich ein Polachsen-Finder erbrigt. Die polare Ausrichtung wird nur für Aquatoriale Montierungen und Keil-Altazimut-Montierungen verwendet. Die polare Ausrichtung muss nach einer automatischen oder manuellen Ausrichtung des StarSense durchgefuhrt werden. Wir empfehlen Ihnen, mehrere Cal Reference-Punkte zur Optimierung hinzuzufugen, um dadurch auch die polare Ausrichtung im Falle von Anpassungen der Montierung zu verbessern.

1. Nach dem das GoTo Ihrer Montierung ausgerichtet ist, auf ALIGN drucken, AUF/AB scrollen, Polar Align ausgehalten und auf ENTER drucken.

2. Das Display zeigt die Fehler in der polaren Ausrichtung Ihrer Montierung. Drucken Sie auf ENTER und wahlen Sie einen benannten Stern aus der Liste aus. Drucken Sie nun auf ENTER um zu dieserem Stern zu schwenken.

3. Die Steuerung fordert Sie auf, einen Cal Star hinzuzufügen, um die Genaugkeit zu erhöhen. Wenn Sie diesen Schritt überspringen möhlen, einfach auch ZURUCK drücken.

4. Stellen Sie die Montierung ein, indem Sie die Alt-az-Einstellungen anpassen. Die Richtungstasten sind inaktiv, damit die Motoren der Montierung nicht versehentlich in Bewegung geraten.
5. Drücken Sie auf ENTER, um die polare Ausrichtung abzuschlieben. Führen Sie für eine optimale Genauigkeit eine weitere StarSense Auto Ausrichtung durch.

STARSENSE-KAMERA

Modulanschluss: Mithilfe des enthaltenen Kabels wird die StarSense-Kamera an Ihr Teleskop angeschlossen.

USB-Anschluss: Für künftige Software-Entwicklungen und Upgrades der Kamera-Firmware.

Kameraobjektiv: Eine voll beschichtete 20-mm/2-Linse zum Aufnahmen von Bildern zur Ausrichtung des Telescops.

Objektivkappe: Schütz das Objektiv vor Tau und peripherem Licht.

GroBe Kamerahalterung: These Halterung ist am StarSense vormontiert. Die Halterung kann entfernt und gegen die enthaltene Kleinere Halterung (siehe Montage, Austauschen von Halterungen) ausgetauscht werden.

Flügelschrauben der Kamera-Halterung: Zur Verwendung mit der groBen Kamera-Halterung.

STARSENSE-HANDSTEUERUNG

Über die Handsteuerung des StarSense AutoA-lign erhalten Sie direkten Zugang zum Nachthimmel. Dank des automatischen Schwenkens auf über 40.000 Objekte und der leicht verstandlichen Menübeschreibungen kann selbst ein Anfänger die Funktionsvielfalt nach weniger Observati-ponents meistern. Nachstehend fienden Sie eine kurze Beschreibung der einzelnen Komponenten der StarSense-Handsteuerung:

1. LCD-ANZEIGEFENSTER (FLUSSIGKRISTALLANZEIGE): Bestehend aus einem vierzeitigen, 18-Buchstaben-Anzeigbildschirm mit roter Hintergrundbeleuchtung für eine angenehme Anzeige.
2. ALIGN: Weist das StarSense an, die Ausrichtung Ihres Telescops zu starten.
3. RICHTUNGSTASTEN: Ihr Teleskop wird manuell geschwenkt, um Objekte im Okular zu zentrierten.
4. KATALOGTASTEN: Das StarSense verfügbar über eine Taste auf der Handsteuerung, die direkten Zugriff auf jeder Hauptkatalog in der über 40.000 Objekte umfassenden Datenbank möglich. Die Datenbank Ihres StarSense enthalt folgende Kataloge: Sonnensystem, Sterne und Deep Sky.

5. IDENTIFIZIEREN: Durchsucht die Datenbanken Ihr's StarSense und zeigt die Namen und die Offset-Entfernungen zu den nachstgelegen den passenden Objekten an.

6. MENU: Zeigt wie Setup- und Utility-Funktionen an, wie Nachführungschwindigkeit, benutzdefinierte Objekte und vieles mehr.

7. OPTION (Celestron-Logo): Kann in Kombination mit anderen Tasten verwendet werden, um auf fortgeschrittene Eigenschaften und Funktionen zuzugreifen.
8. ENTER: wählte eine beliebige Funktion des StarSense aus, akzeptiert eingegebene Parameter und schwenkt das Teleskop auf angezeigte Objekte.
9. ZURUCK: Sie verlassen das aktuelle Menu, und die vorgegebene Menüpfads wird angezeigt. Wiederholtes Drucken der ZURUCK-Taste lasst Sie zum Hauptmenu zurückkehren oder loscht versehentlich eingegebene Daten.
10. HIMMELSTOUR: Aktiviert den Tour-Modus, der die interessantesten Objekte am Himmel findet und automatisch das StarSense auf diese austrichtet.
11. SCROLL-TASTEN: These Tasten dieren zum Aufwarts- und Abwartsscrollen in den Menülisten. Ein Doppelpfelitsymbol auf der rechten Seite des LCD zeigt an, dass die Scrolltasten verwendet werden können, um zusätzliche Informationen anzugeigen.
12. MOTORDREHZAHL: Beim Drucken der Richtungstaten wird die Motordrehzahl(sofort geändert.
13. OBJEKINFO: Zeigt Koordinaten und andere wissenschaftliche Informationen von Objekten aus der StarSense-Datenbank an.
14. RS-232-BUCHSE: Ermoglicht den Anschluss Ihres Telescops an einen Computer, um diesen zusammen mit Softwareprogrammen zur Punkt-und-Klick-Schwenkbarkeit sowie zum Aktualisieren der Firmware über den PC zu verwenden.

OBJEKTKATALOG

Auswahl eines Objekt

Nun da das Telesckop richtig ausgerichtet ist, können Sie ein Objekt aus einem der Kataloge in der StarSense-Datenbank auswahlen. Die Handsteuerung verfügt über eine Taste, die jeder Objekt-Kategorie in der Datenbank zugewiesen wurde: Objekte im Sonnensystem, Sterne und Deep-Sky- (extrasolare) Objekte.

Sonnensystem: Der Sonnensystem-Katalog gezigt alle Planeten in unserem Sonnensystem an, die derzeit am Himmel sightbar sind, einschließlich Mond und Pluto. Um zu erfolgenden, dass die Sonne als Option in der Datenbank angezeigt wird, siehe die Option "Allow Sun" (Sonne zulassen) im Abschnitt Datenbank-Setup in der Bedienungsanleitung.

Sterne: Der Sternenkatalog gezigt eine benutzerdefinierte Listesverschiedener Sterne, Doppelsterne, Sterngruppen, benannter Sterne sowie den SAO-Katalog an.

Deep Sky: Der Deep Sky-Katalog (extrasolarer Himmel) umfasst eine Liste der vollständigen NGC-, IC- und Messier-Katalogge, einschließlich Sternenhaufen, Nebel, Galaxien und planetarer Nebelobjekte. Es gibt auch eine alphabetische Liste aller Deep-Sky-Objekte in der Reihenfolge ihrer allgemeinen Namen.

Die Messier- und NGC-Katalogge verlangen vom Anwender die Eingabe einer numerischen Bezeichnung. Nach Auswahr dieser Katalogge wird ein blinkender Cursor abide dem Name des gewählten Katalogs angezeigt. Geben Sie mit der numerischen Tastatur die Nummer eines Objeks in diesen standardisierten Katalogen ein. Um beispelsweise „M42" (den Orionnebel) zu finden, auf DEEP SKY drücken, mithilfe der AUF-/ AB-Tasten zu Messier scrollen, 042 eingeben und auf ENTER drucken.

Durch Gedrückhalten der AUFWÄRTS- und ABWÄRTS-Tasten mit hoher Geschwindigkeit durch den Katalog blättern. Durch Halten der Options-taste bei gleichzeitigem Drücken von Aufwärts/Abwärts konnen Sie auf einmal um drei Objekte durch die Datenbank blättern.

Nachdem das gewünschte Objekt auf dem Display der Handsteuerung angezeigt wird, haben Sie zwei Möglichkeiten:

• Drücken Sie die Taste OBJEKINFO. Diese zeigt nutzliche Informationen über das ausgewählte Objekt wie die Sterngroße, die Konstellation und zusätzliche Informationen über die beliebtesten Objekte, an.
• Verwenden Sie die Pfeiltasten AUFWÄRTS/ ABWÄRTS, um durch die angezeigten Objekt-Informationen zu scrollen.
• Auf ZURÜCK oder OBJEKT INFO drücken, um zur Objektdatenbank zusückzukehren.
• Drücken Sie auf ENTER. Das Teleskop schwenkt zum auf der Handsteuerung angezeigten Objekt. Wahrend das Teleskop schwenkt, sind weitere Funktionen der Handsteuerung weiterhin verfügbar, wie zum Beispiel auch die Anzeige der Objekt-Informationen.

Vorsicht: Niemals das Telesckop schwenken, wenn[jemand in das Okular schaut. Das Telescop kann das Auge desBeobachters durch schelle Schwenkbewegungen verletzen.

HIMMELSTOUR-TASTE

Das StarSense verfügt über eine Tour-Funktion für die interessantesten Himmelsobjectekt, die von Ihrem Standort aus zu beobachten sind. Die Liste der Objekte wird priorisiert, sodass das Telescop immer auf ein Objekt in der Nähe schwenkt,statt den gesamten Himmel ständig zu durchqueren. Die automatische Tour zeigt nur die Objekte an, die innerhalb Ihr eingeselltten Katalog-Filtergrenz liegen. Um die Tour-Funktion zu aktivieren, drücken Sie die Taste HIMMELSTOUR auf der Handsteuerung.

1. Drucken Sie auf die HIMMELSTOUR-Taste auf der Handsteuerung.
2. Folgen Sie den Eingabeaufforderungen der Handsteuerung. Schwenken Sie das Teleskop mithilfe der Richtungstasten auf die Indexmarke noder die Ausgangsposition.
3. Drücken Sie auf ENTER, um mit der Himmelstour zu beginnen. Es erscheint die Meldung Himmelstour wird gesucht.

Das StarSense schwenkt auf das erste Objekt. Nachdem das erste Objekt aufgefunden wurde, können Sie auf ENTER drucken, um auf das{nachste Objekt zu schwenken.

IDENTIFIZIERUNGSTASTE

Durch Drücken der Taste IDENTIFIZIEREN werden die Datenbank-Katalogge der Montierung durchsucht und die Namen und Winkeldistanzen der nachstgelegen den passenden Objekte am aktuellen Standort des Telemskops angezeigt. Diese Funktion kann zwei Zwecke erfüllen: Erstens kann sie zur Identifikation eines unbekannten Objektim Sichtfeld Ihres Okulars verwendet werden. Zuerst wird nach Sternen gesucht, anschließend nach extrasolaren Objekten.

Außer dem kann der Identifizierungsmodus zur Lokalisierung anderer Himmelsobjekte, die dicht an den gegenwärig von Ihnen beobachteten Objekten liegen, verwendet werden.

Wenn Ihr Telescop z. B. auf den hellsten Stern im Sternbild Lyra gerichtet ist, können Sie IDENTIFIZIEREN wahren. Daraufhin wird ganz Sicher der Stern Vega als der von Ihnen beobachtete Stern angegeben. Jedoch durchsucht die Identifizierungsfunktion auch seine NGC- und Sonnensystem-Datenbank und zeit all Planeten oder Deep-Sky-Objekte in der Nahe an. In thisem Beispiel wurde das StarSense Ringnebel (M57) identifizieren, der etwa 6^ entfernst ist.

Sie konnen die Helligkeit und die Näre der per IDENTIFIZIEREN angezeigten Objekte spezifizieren, indem Sie unter Telescop-Setup den Identifizieren-Filter verwenden.

RICHTUNGSTASTEN

Das StarSense hat vier Richtungstasten in der Mitte der Handsteuerung, die das Teleskop in der Höhe (oben und unter) und Azimut (links und rechts) schwenken.

MOTORDREHZAHLTAste

Das Teleskop kann mit neun verschiedene den Geschwindigkeitsraten gesteuert werden. Wenn Sie die MOTORDREHZAHL-Taste drucken, können Sie die Drehzahl der Motoren sofort von einer Schwenkrate bei hoher Drehzahl auf eine Geschwindigkeit für(PRzise Nachführung oder eine Rate dazwischen ändern. Jede Rate entspricht einer Zahl auf der Tastatur der Handsteuerung. Die Zahl 9 ist die schnellste Rate (ca. 3.5^ pro Sekunde, je nach Energiequelle). Sie wird zum Schwenken zwischen Objekten und zur Lokalisierung von Ausrichtungs-Sternen verwendet. Die Zahl 1 auf der Handsteuerung entspricht der langsamsten Geschwindigkeit (halb-siderisch) und kann zur prazisen Zentriierung von Objekten im Okular verwendet werden.

Änderung der Motorendrehzahl:

1. Drucken Sie auf MOTORDREHZAHL. Das LCD zeigt die aktuelle Drehzahl an.
2. Drücken Sie auf die Nummer der gewündsten Drehzahl.

Die Handsteuerung verfügt über eine „Doppeltasten“-Funktion, mit der Sie eine sofortige Beschleunigung der Motoren erreichen können, ohne dass eine Drehzahl gewählt werden muss. Zur Verwendung dieser Funktion drücken Sie einfach die Pfeiltaste, die der Richtung entspricht, in die Sie das Teleskop bewegen möhen. Halten Sie diese Taste gedrück und drücken Sie die Taste für die entgegengesetzte Richtung. Damit wird die Geschwindigkeit auf die maximale Schwenkrate erhöht.

Bei Verwendung der AUFWARTS- und ABWARTS-Tasten auf der Handsteuerung bewegen die langsameren Schwenkraten (6 und darüber) die Motoren in die entgegengesetzte Richtung derchnellen Schwenkraten (7 - 9). Das erfolgt, damit sich ein Objekt bei Betrachtung im Okular in die entsprechende Richtung bewegt (d. h., ein Drucken der Aufwarts-Pfeiltaste bewegt den Stern im Sichtfeld des Okulars nach oben). Wenn jedoch eine der langsameren Schwenkraten (Rate 6 und darüber) verwendet wird, um ein Objekt im optionalen Sicherfernrohr zu zentrierten,müssen Sie möglichwerse die entgegengesetzte

Richtungstaste drucken, um das Teeskop in die richtige Richtung zu bewegen.

HILFE-TASTE

Die Taste HELP (Hilfe) gibt Ichnen sofortigen Zugriff auf hilfreiche Informationen und nutzliche Dienstprogramme, mit denen Sie die Visierprüzision Ihres Telescops verbessern konnen.

• Allgemeine und früiggestellte Fragen: Eine Kurzanleitung für die Merkmale und Funktionen des Teeskops.
  Glossar: Bietet Definitionen fur diee astronomische Begriffe, auf die Sie wahrnd der Verwendung Ihres TelescopstoBen.

Die HELP-Taste kann auch zur Verbesserung der Zeigegenaigungkeit verwendet werden, wenn helle Objekte im Okular nicht prazise zentriert werden (oder komplett fehlen). Dies ist entsprechend nutzlich bei der Verwendung der manuellen Ausrichtung des StarSense. Drucken Sie zum Verbessern der Genaigungkeit die Taste HELP:

1. Schwenkt zu einem Datenbank-Objekt, das im Okular nicht sightbar (oder nicht prazise zentriert) ist.
2. Nachdem der Schwenkvorgang abgeschlossen ist, drücken Sie auf HELP (Hilfe). Versuchen Sie nicht, mit den Richtungstasten nach dem Objekt zuuchen.

Das Teleskop schwenkt zu einem nahe gelegenen hellen Stern und nimmt ein Bild auf. Das StarSense nimmt aufgrund der Bilder im aufgenommenen Bild Anpassungen der Himmelsausrichtung vor.

1. Wenn Sie fertig sind, schwenkt das Teleskop wieder zum ursprünglichen Objekt. Sie werden eine deutliche Verbesserung der Visierprazision in thisem Bereich des Himmels bemerken.

MENÜ-TASTE

Das StarSense enthalt zahlreiche anpassbare Einrichtungsfunktionen zur Personalisierung ihrer Teleskop-Features. Drücken Sie auf die MENU-Taste, um auf diese Setup- und Utility-Funktionen zuzu-greifen und scrollen Sie durch die Optionen.

DATENBANK-SETUP

Himmelstour-Filter: Hier konnen Sie die minimale Magnitudenbegrenzung für Objekte einstellen, die angezeigt wird, wenn die Taste HIMMELSTOUR gedrückt wird. Wenn Sie Ihr Teleskop in einem mit dunklem Himmel verwenden, stellen Sie die minimale Magnitude auf eine höhere Zahl. Wenn Sie Ihr Teleskop in Stadtgebieten oder bei Vollmond verwenden, stellen Sie die minimale Magnitude auf eine niedrigere Zahl. Der Filtergrenzwert kann zwischen 0 (sehr helle Objekte) und 25,5 (äußert dunkle Objekte) eingestellt werden. Übernehmen Sie mit ENTER den Wert.

Sobald der Filtergrenzwert festgelegt wurde, zeigt die Handsteuerung eine Beste aller Objekt-Katalogge, die durchsucht werden, wenn die benutzerdefinierte Himmelstour erstellt wird. Zum Eingrenzen ihrer Sueche können Sie einfach die Kataloge wahren, die Sie in die Sueche einbeziehen möchten:

1. Wahlen Sie mit den Scrolltasten Aufwärts und Abwärts den gewünschten Katalog aus.
2. Wahlen Sie mit ENTER den Katalog oder wahren Sieihn ab. Neben einem ausgewählten Katalog wird ein kleines Hakchen angezeigt. Neben einem abgewählten Katalog wird ein kleines "x" angezeigt.

Katalogfilter: Hier können Sie die minimale Magnitudenbegrenzung (Helligkeit) für Objekte einstellen, die angezeigt wird, wenn ein beliebiger Katalog aus der Datenbank angezeigt wird. Diese filtert jeder Objekt hereaus, dass an Ihr Beobachtungsort zu schwach für die Beobachtung unter den Himmelsbedingungen ist.

Identifizierungsfilter: Hier konnen Sie die minimale Magnitudenbegrenzung und der Suchradius fur Objekte einstellen, die angezeigt wird, wenn die Taste IDENTIFIZIEREN gedrück wird. Damit konnen Sie nicht nur die Helligkeit des Objektsinstellen, das Sie mittels des StarSense identifizieren möchten, sondern auch die Entfernung vom aktuellen Standort.

Der Identifizierungsfilter kann zwischen 0 (sehr helle Objekte) und 25,5 (äuBerst lichtschwache Objekte) eingestellt werden. Der Suchradius-Filter kann von 0^ bis 25,5^ eingestellt werden.

Übernehmen Sie mit ENTER den Wert.

Allow sun (Sonne erlauben) Hier konnen Sie die Sonne als Objekt im Sonnensystemkatalog sowie als Ausrichtungsobjekt in der Sonnensystemausrichtung aktivieren. Schalten Sie mit den Scrolltasten AUFWARTS und ABWARTS zwischen „Ja“ und „Nein“ um und drücken Sie ENTER.

Hinweis: Die Sonne darf keinesfalls ohne geeigneten Sonnenfilter am Teeskop aktiviert werden.

TELESKOP

Nachführgeschwindigkeit: Das StarSense führt ein Himmelsobjekt bei seiner Wanderung über den Nachthimmel kontinuierlich nach. Die Nachführgeschwindigkeit kann je nach dem Typ des beobachteten Obekts geändert werden. ENTER drücken, um verschiedene Nachführgeschwindigkeiten auszuwahlen.

Siderisch: These Einstellung kompensiert die Erdrotation, indem das Teleskop mit der gleichen Geschwindigkeit wie die Erdrotation, jedoch in entgegengesetzter Richtung, bewegt wird.

Lunar: Zum Nachfuhren des Mondes.

Solar: For die Nachführung der Sonne, bei der Sonnenobservation mit geeignetem Sonnenfilter.

Deaktivieren: Schaltet die Nachführung vollständig aus.

SETUP

Schwenkgrenzen: Die Schwenkgrenzen verhindern, dass der Teleskeptubus zu einem Objekt unter dem Horizont schwenkt oder zu einem Objekt schwenkt, das hoch genug ist, dass der Tubus an eines der Stativbeine stoßen konnte. Die Schwenkgrenzen können jedoch je nach ihren Anforderungen angepasst werden. Wenn Sie z.B. zu einem Objekt schwenken wollen, das in der Nähes des Zenits befindet, und wenn Sie sich sichere sind, dass der Tubus nicht an die Stativbeine anstöhlt, können Sie die Schwenkgrenzen auf max. 90^ Höhe einstellen. Einstellen der Grenzen auf 0 und 90^ lassst das Teleskop zu jedem Objekt über dem Horizont schwenken. Verwenden Sie zum verändern des Werts auf

die AUF/AB-Scrolltasten und drucken Sie zum Übernehmen eines Werts auf ENTER.

• R.A. Grenzwerte (nur für Aquatoriale Montierung): Hier werden die Grenzwerte eingestellt, die das Teleskop beim Schwenk oder der Nachführung in Rektaszension (RA) bis zum Stopp erreichen kann. Die Schwenkgrenzen werden in Grad angegeben und sind standardmaßig auf 0^ eingestellt, was die Teleskopposition darstellt, wenn die Gegengewichtsstange horizontal ausbezogen ist. Die Schwenkgrenzen können jedoch je nach ihren Anforderungen angepasst werden. Wenn Sie zum Beispiel eine Ausrüstung für die CCD-Fotografiaie benutzten, deren Kabel nicht lang genug sind, um die Schwenkbewegung des Teleskops über den Himmel zu ermögen, konnen die Schwenkgrenzen auf der Montierungsseite, die durch die Kabel-länge eingeschrankt ist, angepasst werden, damit das Teleskop die Schwenkbewegung stoppt, bevor dieserer Punkt erreicht wird. Zum Einstellen der RA-Schwenkgrenzen stehen folgende Wahlmöglichkeiten zur Verfügung:
• R.A. Ostgrenzwert: Geben Sie eine Zahl zwischen +40^ und -20^ ein, um die Schwenkgrenze festzulegen, wenn sich der Tubus auf der östlichen Seite der Montierung befindet.
  R.A. Westgrenzwert: Geben Sie eine Zahl zwischen +40^ und -20^ ein, um die Schwenkgrenze festzulegen, wenn sich der Tubus auf der östlichen Seite der Montierung befindet.
  Grenzwerte deaktiviert Grenzwerte deaktiviert: Hiermit werden alle vordefinierten Werte, die eingegeben wurden, deaktiviert, wodurch die Montierung die maxi-male Strecke über den Meridian hinaus (d. h. -20° auf beiden Seiten) nachführten kann. Wenn Sie ein Bild über den Meridian hinaus erfassen, möglichst es Ihnen die Funktion Grenzwerte deaktivieren, die Montierung so lange nachzuführen, bis die mechanischen Grenzen erreicht sind.

GoTo-Annaherung: Hiermit kann der Benutzer die Richtung festlegen, in die sich das Teleskop beim Schwenk zu einem Objekt bewegt. Dadurch

konnen Sie den Getriebespieleffekt minimieren, wenn von einem Object zum nachsten geschwenkt wird. Genauso wie bei den Richtungstasten nahert sich das Teleskop bei einer GoTo-Automatik, die auf positiv eingestellt ist, in gleicher Richtung wie bei der azimuthalen Nachführung (Westen) und in der Deklination gegen den Uhrzeigersinn an ein Objekt an. Die GoTo-Automatik in der Deklination wird nur verwendet, während sich der Teleskeptubus auf einer Seite des Meridians befindet. Sobald der Tubus auf die andere Seite des Meridians schwenkt, muss die GoTo-Automatik umgekehrt werden.

Wahlen Sie zur Richtungsänderung der GoTo-An- naherung einfach eine GoTo-Annaherung aus dem Teleskop-Setupmenu aus, wahlen Sie entweder eine Hohen- oder Azimut-Annaherung aus, wahlen Sie positiv oder negativ und drucken Sie auf ENTER.

Guide Rates: Stellt die RA- und DEC-Autoguiderate auf einen Prozentsatz der siderischen Geschwindigkeit zwischen 0 und 99% . Dies ist bei der Kalibrierung Ihres Telescops auf einen CCD-Autoguider für die Astrofotografia mit langen Belichtungszeiten nutzlich. Hinweis: Die meisten Autoguider Funktionieren zwischen 50 und 99% optimal.

Richtungstasten: Die Richtung, in der sich ein Stern im Okular bewegt, ist je nach dem verwendenten Zubehör unterschied. Mit dieser Funktion kann die Richtung geändert werden, in der sich die Sterne in den Okularen bewegen, wenn eine bestimmte Pfeiltaste gedrück wurde. Zum Umkehren der Logik der Richtungstasten, einzelmal auf ENTER drücken, um Azm (Azimuth) auszuwahlen und zweimal, um Alt (Altitude) auszuwahlen. Dann per AUF/AB zwischen Normal oder Umgekehrt hin- und herschalten. Die Richtungen können nur für Motorgeschwindigkeiten von 1 - 6 umgekehrt werden.

Die Raten 1 - 6 stimmen mit der Richtung überein, die Sie im Okular sehen, wenn das Telescop mit einem 90^ Zenitspiegel ausgerüstet ist. Ein Druck auf LINKS entspricht dem Stern, der sich im Okular nach links bewegt.

Die Raten 7 - 9 stimmen mit der Richtung überein, die Sie im StarPointer-Sucher, einem anderen nicht vergroßbenden Sicher oder einem optischen Sicher für korrekte Ausrichtung sehen.

Getriebespielausgleich: Alle mechanischen Getriebe weisen einen gewissen Nachlauf oder ein Spiel zwischen den Gängen auf. Der Getriebespielausgleich lasst die Motoren soweit ruckwärts laufen, dass das Spiel zwischen den Gängen eliminiert wird. Das Ausmaß der erforderlichen Kompensation hangt von der ausgewählten Schwenkrate ab. Je geringer die Schwenkrate,esto longer tauert es, bis der Stern sich im Okular zu bewegen scheint. Für jeder Achse existieren zwei numerische Werte, ein positiver und ein negativer:

• Als positiv wird das Ausmaß der angewendeten Kompensation bezeichnet, wenn Sie die Taste drücken, damit sich die Gänge schnell und ohne lange Pause bewogen.
• Als negativ wird das Ausmaß der angewendeten Kompensation bezeichnet, wenn Sie die Taste loslassen und die Motoren in die andere Richtung bewegt werden, um die Nachführung wieder aufzunehmen.

Zum Anpassen auf ENTER drucken. Beobachten Sie, während ein Objekt durch das Okular betrachtet wird, die Reaktionssensibilität aller vier Richtungstasten. Achten Sie darauf, bei welcher Richtung eine Pause in der Sternenbewegung zu verzeichnen ist, nach dem die Taste gedrückt wurde. Während Sie die Achsen der Reihe nach einzeln bearbeiten, werden die Getriebespieleinstellungen soweit angesasst, dass eine sofortige Bewegung ohne nennenswerten Sprung erreicht wird, wenn die Taste gedrückt oder losgelassen wird. Geben Sie nun die gleichen Werte für die positive und negative Richtung ein. Wenn Sie einen Sprung bemerken, wenn die Taste losgelassen wird, die Werte jedoch niedriger eingestellt werden, entstehen beim Tastendruck eine Pause; verwenden sie den höheren Wert für positiv und den niedrigeren Wert für negativ. Das Teleskop speichert diese Werte und verwendet sie jedem Mal, wenn das Teleskop eingeschaltet wird, bis sie geändert werden.

Benutzerdefinierte Rate 9: Definiert die Geschwindigkeit, mit der die Montierung auf ein Ziel schwenkt. Auf ENTER drücken, um die aktuelle Rate und die hochst mögliche Rate anzuzeigen. Der Wert wird in Grad pro Sekunde angezeigt. Drucken Sie auf ENTER, um den zu bearbeitenden Wert

anzuzeigen und den gewünschten Wert einzugeben. Zum Bestätigen erneut auf ENTER drucken.

PEC (Periodische Fehlerkorrektur für Aquatorialmontierungen): Die Periodische Fehlerkorrektur, oder kurz PEC, ist ein in manchen Teleskopmontierungen eingebautes System zur Erhöhung der Nachfuhrgenaugkeit des Antriebs, das die Anzahl der vom Benutzer vorzunehmen den Korrekturen, um den Leitstern im Okular zentriert zu halten, reduziert. Die PEC wurde entworfen, um die Aufnahmequalität zu verbessern, indem die Amplitude der Schnecke reduziert wird. Mehr zur Periodischen Fehlerkorrektur konnen Sie im Handbuch Ihr's Teleskop nachschlagen.

Einstellen der Achsenposition: Referenzen der Ausrichtung bei Entkupplung. Sie konnten diese Funktion beispielsweise nutzen, wenn die Montierung nach einer vollständigen Ausrichtung neu ausbalanciert werden muss. Schwenken Sie zum Einstellen der Montierungsposition auf einen hellen Stern in der Liste der benannten Sterne und wahlen Sie Einstellen der Achsenposition aus. Die Handsteuerung wird mit dem Stern synchronisiert, indem Sie den Stern im Okular zentrierten und die Austrichten-Taste drücken. Nach der Synchronisation mit dem Stern konnen Sie die Montierung in beiden Achemen manuell bewegen, um die Balance wiederherzustellen. Wenn Sie das Teleskop auf ihr nachstes Objekt schwenken möhen, bedenken Sieitte, dass Sie den Tubus manuell zum selbst hellen Stern zurückführten,müssen,um diesen im Okular zu zentrierten. Die Verwendung theseS Werkzeugs hebten de PEC-Index auf.

Ausgangsposition: Einige Telescpe haben Indexmarken oder Switch-Positionen. Bei der Ausgangs-position kehr das Teleskop zum Standort zurück.

Ruhemodus: Der Ruhemodus erhögt es dem Teeskop, vollständig abzuschalten und Dennoch seine Ausrichtung beizubehalten, wenn es wieder eingeschaltet wird. Dadurch wird nicht nur Energie gespart, sondern es ist auch ideal für Personen, die ihr Teeskop permanent aufgestellt halten oder ihr Teeskop über einen längeren Zeitraum an einem Standort belassen. Aktivieren des Teeskop-Ruhemodus:

1. Im Teleskopmenü den Ruhemodus auswahlen.
2. Das Teeskop in die gewünschte Position bringen und ENTER drucken.
3. Das Teleskop ausschalten. Achten Sie daraufuf, das Teleskop im Ruhemodus niemals zu bewegen.

Sobald das Teleskop erneut eingeschaltet wird, zeit
der Bildschirm Aufwachen an. Nachdem Sie auf
Enter gedrückt haben, haben Sie die Möglichkeit,
durch die Uhrzeit-/Standort-Informationen zu scrol-
len, um die aktuelle Einstellung zu bestätigt. Drücken
Sie auf ENTER, um das Teleskop aufzuwecken.

Hinweis: Wenn Sie auf dem Aufwach-Bildschirm auf ZURUCK drucken, können Sie viele Funktionen der Handsteuerung einehen, ohne das Teeskop aus dem Ruhemodus aufzuwecken. Um das Teeskop, nachdem Sie auf ZURUCK gedrückt haben, aufzuwecken, **

Teleskop-Menu Ruhemodus aus und drucken auf ENTER. Die Richtungstasten dürfen, während sich das Teleskop im Ruhemodus befindet, nicht zum Bewegen verwendet werden.

UHRZEIT UND STANDORT

Zeitanzeigen/modifizieren: Ermoglicht die Anzeige sowie Änderungen an Datum, Uhrzeit, Zeitzone-Offset und Sommerzeit.

Standort anzeigen/modifizieren: Ermoglicht die Anzeige und Änderungen an der geografischen Lange und Breite Ihres Standorts.itte beachten Sie, dass eine Änderung Ihres aktuellen Standort zu einem Verlust der Ausrichtung fuhrt. Sie müssen Ihr Teleskop nach dem Standortwechsel neu auszurichten.Drucken Sie auf die OPTION-Taste,um zwischen der Datenbank fur Stadt und Längengrad/Breitengrad zu wechseln.

Quelle fur Zeit/Standort: Wahlen, von wo das StarSense seine Uhrzeitdaten beziehen soll. Beim ersten Start des StarSense wird dies automatisch ermittelt, dich Sie konnen diese Einstellung manuell jederzeit nach Wunsch ändern. Einige Telesccope, wie das Advanced VX, verfügen über

eine Echtzeituhr (RTC).Andere, wie das CPC/ CPC DX sind mit einem GPS ausgestattet, welches die Uhrzeit speichert und mitverfolgt. Bei Teleskopen ohne solche Funktionen muss die Zeit beim Aufbau manuell eingeben werden.

ANZEIGEN/GOTO-POSITION

Für einen Schwenk zu benutzerdefinierten Ko-ordinates auf ENTER drucken, die Koordinaten eingeben und erneut auf ENTER drucken, um zu diesen Koordinaten zu schwenken.

R.A./DEC: Anzeige der Himmelskoordinaten (Rektaszension und Deklination) des Telescops in der aktuellen Position am Himmel.

Achsenposition: Primär und sekundär

HANDSTEUERUNG

Hintergrundbeleuchting: Stellen Sie die LED-Hintergrundbeleuchting auf einen Wert zwischen 0 und 99 ein. Standard ist 66.

LCD-Kontrast: Wahlen Sie einen Wert zwischen 0 und 31. Standard ist 16.

Versionsinfo aufrufen: Zeigt die aktuelle Version der StarSense-Handsteuerung, der StarSense-Kamera und der Teleskop-Motorsteuerkarte an.

Standardwerte wiederherstellen: Bei der Wiederherstellung auf die Werkseinstellungen werden alle Werte, wie Umkehrspiel, PEC, Einstellungen der Handsteuerung sowie gespeicherte Ausrichtungen rückgesetzt.

SPEZifikATIONEN

Kamera-Spezifikationen
Bildsensor Aptina MT9M034 1,2 Megapixel CMOS
Pixel-Array 1280 x 960
Pixelgroße 3,75μm x 3,75μm
Objektivdurchmesser 20 mm (2-ELEMENTE)
Brennweite des Objektivs 40 mm
Objektiv-Öffnungsverhältnis/F-Stopp F/2
Steuerplatine 32-Bit-Prozessor mit eingebettetem	Linux-Betriebssystem
USB-Port USB 2.0
Hilfsanschluss für die Verbindung zu Celestron-Teleskopen

Technische Daten der Handsteuerung
Objektdatenbank 45.178
LCD Rote Hintergrundbeleuchtung mit 4-Line-LCD
CPU STMicro ARM 32-Bit Cortex™-M3-CPU
Software und Firmware	Voll aufrüstbar
RS-232-Buchse	Für die Verbindung zum PC für Software-/Firmware-Upgrades

MENÜBAUM

celestron.com

Celestron

2835 Columbia Street

Torrance, CA 90503 U.S.A.

Tel. [phone]

Fax: [phone]

Website: www.celestron.com

Copyright 2016 Celestron Alle Rechte vorbehalten.

(Produkte oder Anleitung können ohne Mitteilung oder Verpflichtung geändert werden.)

Entworfen und vorgesehen für Personen von 14 Jahren und äter.

Dieses Gerat entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt folgenden zwei Einschränkungen: 1) Dieses Gerat darkeine storen Interferenzen verursachen, und 2) dies Gesirn musg jegliche empfangene Interferenz tolerieren, einschließlich solcher, die zu einem unerwünschen Betrieb führn.

Artikelnummer 94005

2-16

CELESTRON

StarSense AUTOALIGN

MANUAL

INDICE

INTRODUCCION 89

Advertencia. 89
