Hummingbird - Stativ CELESTRON - Kostenlose Bedienungsanleitung

Produkttyp	Stativ
Marke	Celestron
Modell	Hummingbird
Fußmaterial	Aluminium
Fußabschnitte	4
Verstellbare Fußwinkel	Ja (3 Positionen: eng, mittel, flach)
Ausrichtkopf	Schnelle horizontale und vertikale Ausrichtung
Schnellwechselplatte	Ja
Gewinde der Halterung	1/4"-20
Verstellbare Mittelsäule	Ja
Wasserwaage	Ja
Horizontal-/Vertikalausrichtgriff	Ja
Panoramaspannrad	Ja
Plattformverriegelungsrad	Ja
Verriegelungsrad der Mittelsäule	Ja
Fußwinkelverstellriegel	Ja
Gummifüße	Ja
Ungefähre maximale Höhe	170 cm
Ungefähre minimale Höhe	50 cm
Ungefähres Gewicht	2,5 kg
Empfohlene maximale Belastung	5 kg
Garantie	2 Jahre
Empfohlene Verwendung	Naturbeobachtung, Astronomie, Fotografie
Pflege	Mit einem milden Reinigungsmittel und einem weichen Tuch reinigen; Stöße und übermäßige Hitze vermeiden
Sicherheit	Maximale Belastung nicht überschreiten; das Gerät nicht loslassen, bis die Platte befestigt ist
Reparierbarkeit	Kontaktieren Sie den Celestron-Techniksupport oder den Händler

Häufig gestellte Fragen - Hummingbird CELESTRON

Wie befestige ich eine Kamera am Hummingbird-Stativ?

Verwenden Sie die Schnellwechselplatte: Entfernen Sie sie durch Drehen des Verriegelungsrads, schrauben Sie Ihr Gerät (Gewinde 1/4"-20) auf die Platte, setzen Sie die Platte dann wieder auf den Kopf, indem Sie die Schiene ausrichten, und drehen Sie das Rad, um zu verriegeln.

Wie stelle ich die Höhe des Stativs ein?

Sie können die Fußlänge einstellen, indem Sie die Verriegelungshebel öffnen und jeden Abschnitt ausziehen, oder die Mittelsäule ausziehen, indem Sie das Verriegelungsrad der Säule lösen.

Welche Winkel sind für die Füße verfügbar?

Die Füße können auf drei Winkel eingestellt werden: enge Position (Standard), mittlere und vollständig horizontale (flache) Position. Verwenden Sie den Schieberiegel, um den Winkel zu ändern.

Wie richte ich den Stativkopf aus?

Lösen Sie das Spannrad für die horizontale Schwenkbewegung, verwenden Sie dann den Ausrichtgriff, um vertikal zu neigen. Ziehen Sie das Rad wieder an, sobald die Position erreicht ist.

Wie verwende ich die Wasserwaage?

Die integrierte Wasserwaage ermöglicht es Ihnen, die Horizontalität des Stativs zu überprüfen. Passen Sie die Fußlänge oder den Winkel an, bis die Blase zentriert ist.

Was ist die maximale Belastung des Hummingbird-Stativs?

Die empfohlene maximale Belastung beträgt etwa 5 kg. Überschreiten Sie diese Grenze nicht, um Kipp- oder Beschädigungsrisiken zu vermeiden.

Wie pflege ich das Stativ?

Reinigen Sie es mit einem milden Reinigungsmittel und einem weichen Tuch. Wischen Sie Staub, Schmutz oder Wasser sofort ab. Vermeiden Sie es, es in der Sonne oder an einem heißen Ort zu lassen.

Was tun, wenn ein Verriegelungshebel schwergängig ist?

Überprüfen Sie, ob Schmutz den Mechanismus blockiert. Reinigen Sie die beweglichen Teile vorsichtig mit einem Tuch. Wenn das Problem weiterhin besteht, wenden Sie sich an den Celestron-Support.

Kann ich das Stativ mit Ferngläsern oder einem Spektiv verwenden?

Ja, das Hummingbird-Stativ ist für Spektive, Ferngläser und Kameras ausgelegt. Stellen Sie sicher, dass das Instrument ein 1/4"-20-Gewinde hat.

Welche Garantie hat das Stativ?

Celestron bietet eine zweijährige Garantie auf Material- und Verarbeitungsfehler. Für Reparaturen wenden Sie sich an den technischen Support oder den Händler.

BEDIENUNGSANLEITUNG Hummingbird CELESTRON

SCHNELL-SCHWENK- / -NEIGEKOPF-STATIV

BEDIENUNGSANLEITUNG Nr. 82051

DEUTSCH

EINFÜHRUNG

Vielen Dank für den Kauf Ihres Hummingbird Schnell-Schwenk- / -Neigekopf-Stativs von Celestron. Dieses Stativ wird Ihnen jahrelang Freude bereiten und zuverlässige Dienste leisten. Lesen Sie diese Bedienungsanleitung vor der ersten Verwendung des Stativs sorgfältig durch, um eine sichere Handhabung und Pflege sicherzustellen.

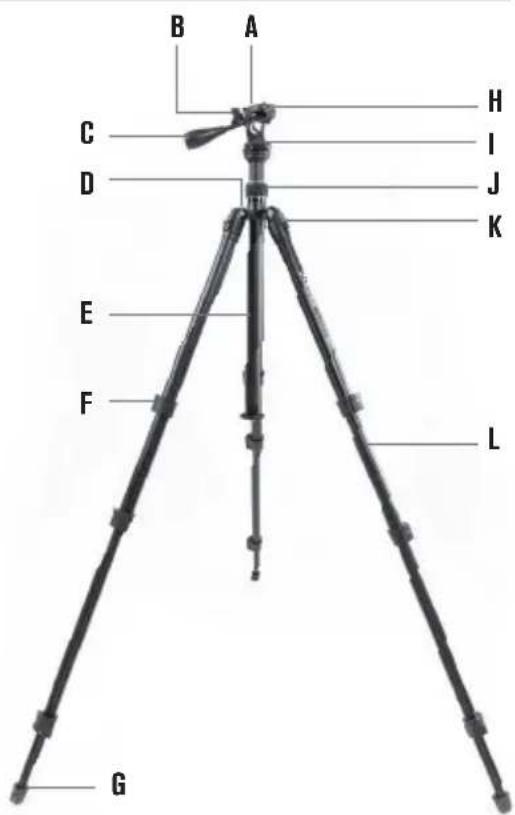

FUNKTIONSMERKMALE

(A) Schnellwechselplatte
(B) Montageplattformknopf
(C) Schwenk- / Neigegriff
(D) Wasserwaage
(E) Mittelsäule
(F) Beinverriegelungshebel
(G) Gummifüße

(H) Schnellwechselplatte-Verriegelungsknopf
(I) Schwenk-Widerstandsknopf
(J) Mittelsäulen-Verriegelungsknopf
(K) Beinwinkel-Verstellung
(L) Aluminiumbeine

Inbusschlüssel

Das Hummingbird-Stativ bietet Ihnen eine stabile Plattform für Ihr Spektiv, Ihr Fernglas oder Ihre Kamera im Freien. Mit vier Beinabschnitten, drei Beinwinkeln und einer einstellbaren Mittelsäule kann das Stativ auf mehrere Konfigurationen eingestellt werden, um die exakte Höhe oder Stellung festzulegen, die für Ihre Geländebedingungen erforderlich sind. Das Hummingbird ist das optimale Stativ für jeden Ausflug ins Freie, von der Vogelbeobachtung über die Sternbeobachtung bis hin zu allem, was dazwischen liegt.

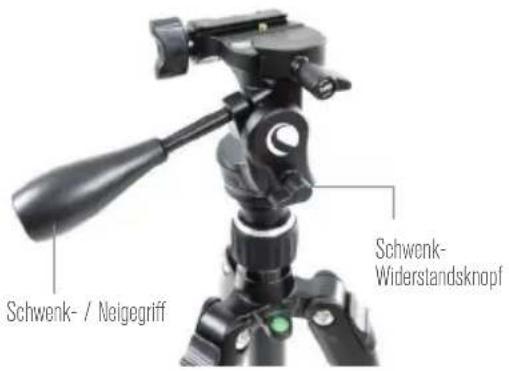

EINSTELLEN DES SCHNELL-SCHWENK- / -NEIGEKOPFS

Der Schnell-Schwenk- / -Neigekopf des Hummingbird-Stativs verfügt über zwei Bedienknöpfe. Lösen Sie zum Schwenken mit dem Stativ den Schwenk-Widerstandsknopf, bis sich der Kopf gleichmäßig auf der horizontalen Ebene bewegt. Um die Richtung und / oder den Winkel des Kopfes zu verschieben, drehen Sie den Schwenk- / Neigegriff und stellen Sie die Montageplattform auf die gewünschte Position ein. Drehen Sie ihn anschließend erneut in die entgegengesetzte Richtung, um die Position zu sichern. Sobald das Stativ die richtige Position hat, ziehen Sie die Widerstandsköpfe fest.

Schwenk-/ Neigegriff Schwenk- Widerstandsknopf

DEUTSCH I 22

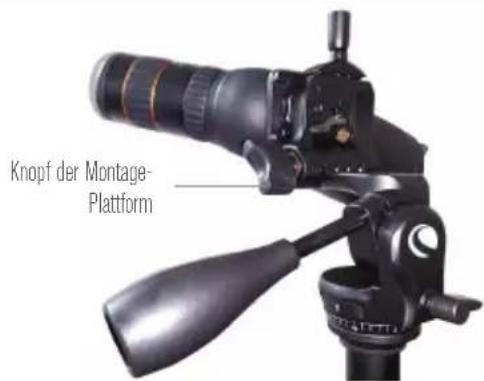

MONTAGEPLATTFORM ANPASSEN

Das Hummingbird-Stativ ist mit einer neigbaren Montageplattform für noch mehr Verstellbarkeit ausgestattet. Drehen Sie einfach den Knopf der Montageplattform, um sie zu lösen, heben Sie die Plattform an, indem Sie die Kante gegenüber dem Knopf anheben und Sie sie in den gewünschten Winkel einstellen. Drehen Sie abschließend den Knopf der Montageplattform in die entgegengesetzte Richtung, um die Position der Montageplattform zu sichern.

Knopf der Montage- Plattform

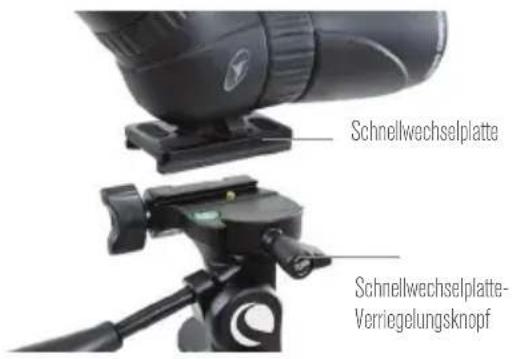

SCHNELLWECHSELPLATTE

Mit der Schnellwechselplatte können Sie Ihre Optik schnell auf dem Stativ befestigen. Um die Schnellwechselplatte vom Schwenk- / Neigekopf abzunehmen, drehen Sie den Verriegelungsknopf der Schnellwechselplatte, bis der Verschlussmechanismus freigegeben wird. Die Platte kann dann vom Stativkopf abgenommen werden, indem die Seite der Platte, die dem Knopf am nächsten liegt, leicht angehoben wird.

Befestigen Sie die Schnellwechselplatte mit einem 1/4 Zoll-20-Gewinde an einem beliebigen Gerät oder einer Optik. Setzen Sie die Schnellwechselplatte wieder auf die Montageplattform, sodass eine lange Seite mit der Seite der Montageplattformschiene gegenüber dem Verriegelungsknopf der Schnellwechselplatte ausgerichtet ist.

Legen Sie anschließend die Platte in den Kanal, bis sie genau ausgerichtet ist. Drehen Sie zum Schluss den Schnellverschlussknopf, bis die Platte mit der angebrachten Optik sicher in Position ist.

ACHTUNG: LASSEN SIE DIE MONTIERTE OPTIK ERST LOS, WENN SIE SICHER SIND, DASS DIE MONTAGEPLATTE SICHER AM STATIVKOPF BEFESTIGT IST.

Schnellwechselplatte Schnellwechselplatte- Verriegelungsknopf

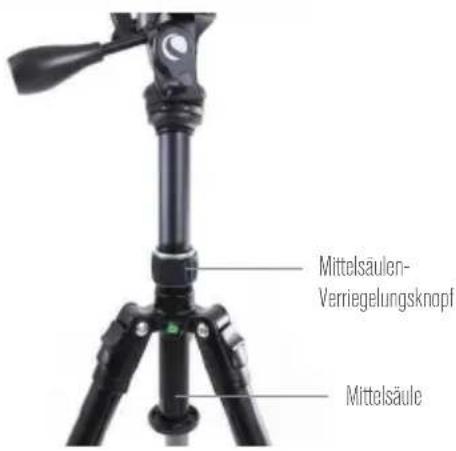

ANPASSEN DER MITTELSÄULE

Die Mittelsäule des Hummingbird-Stativs kann verlängert werden, um den Stativkopf anzuheben, wenn zusätzliche Höhe benötigt wird. Um die Mittelsäule zu verlängern, drehen Sie den Verriegelungsknopf der Mittelsäule und ziehen Sie die Mittelsäule auf die gewünschte Höhe. Sobald der Kopf angebracht wurde, ziehen Sie den Verriegelungsknopf der Mittelsäule fest.

Mittelsaulen- Verriegelungsknopf Mittelsäule

ANPASSEN DER BEINLÄNGE

Sie können die Länge jedes Beinabschnitts des Hummingbird-Stativs anpassen. Um die Länge eines Beinabschnitts anzupassen, lösen Sie den Beinverriegelungshebel und ziehen Sie den Beinabschnitt auf die gewünschte Höhe aus. Drücken Sie den Beinverriegelungshebel nach hinten, um sie zu sichern. Wiederholen Sie den Vorgang für alle Beinabschnitte. Maximal vier Beinabschnitte lassen sich verlängern.

Bein- Verriegelungshebel

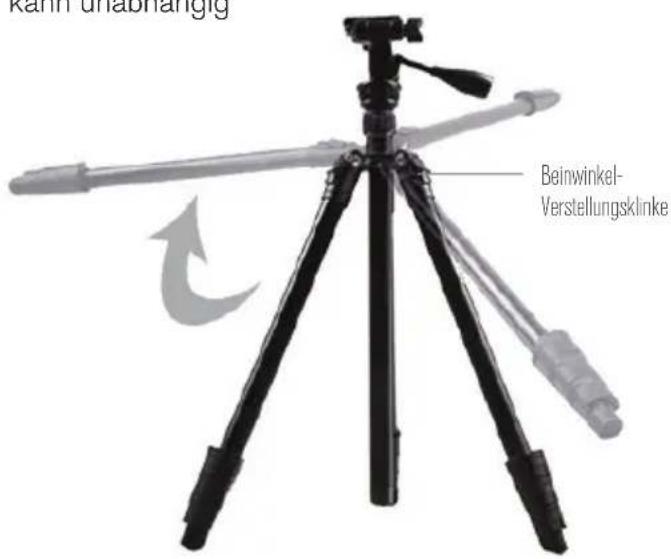

BEINWINKEL EINSTELLEN

Die Beine des Hummingbird-Stativs können auf zwei unterschiedliche feste Winkel sowie in einer vollständig ausgezogenen Position zum flachen Legen auf einer Oberfläche eingestellt werden. Um den Winkel zu ändern, drücken Sie das Bein leicht in Richtung der Mittelsäule und ziehen Sie die Verriegelung für die Beinwinkeleinstellung heraus. Schwenken Sie das Bein nach außen, bis es seinen Bewegungsanschlag erreicht hat, um den breitesten Winkel einzustellen.

Um die mittlere Einstellung zu verwenden, beginnen Sie mit der Einstellung des breitesten Winkels und drücken Sie das Bein langsam nach innen, während Sie auf die Verriegelung zur Einstellung des Beinwinkels drücken. Wenn der mittlere Winkel erreicht ist, rastet die Verriegelung ein und verhindert, dass das Bein nach außen schwenkt.

Um zum normalen Beinwinkel zurückzukehren, schieben Sie das Bein weiter nach innen, während Sie auf die Verriegelung für die Beinwinkeleinstellung drücken, bis das Bein einrastet. Der Winkel jedes Beins kann unabhängig von den beiden anderen Beinen eingestellt werden.

HINWEIS: Die Beinwinkel-Verstellungsklinke verhindert nur, dass die Beine nach außen schwenken. Die Stativbeine können unabhängig von der Position der Verstellungsklinke immer nach innen gedrückt werden.

Kahn unabhängig Beinwinkel- Verstellungsklinke

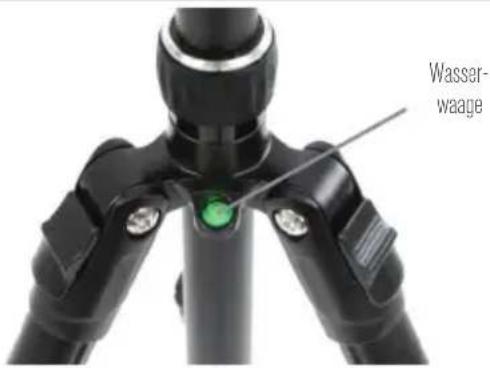

WASSERWAAGE

Um sicherzustellen, dass die Stativbeine und der Schwenkkopf waagerecht sind, verwenden Sie die Wasserwaage am Hummingbird-Stativ.

PFLEGE UND AUFBEWAHRUNG

Ihr Celestron-Stativ wird Ihnen jahrelang zuverlässige Dienste leisten, wenn es ordnungsgemäß gepflegt und aufbewahrt wird.

1. Schützen Sie das Stativ vor Stößen und beanspruchen Sie die beweglichen Teile nicht über deren Grenzen hinaus.

Wasser- waage

1. Überschreiten Sie nicht die maximale zulässige Last.

2. Bewahren Sie Ihr Stativ, wann immer möglich, an einem kühlen, trockenen Platz auf.

3. Setzen Sie das Produkt nicht über längere Zeit Sonnenlicht aus. Vermeiden Sie heiße Umgebungen wie das Innere eines Autos. Stellen Sie das Stativ nicht in der Nähe von Gegenständen auf, die Wärme erzeugen, da dies zu Schäden führen kann.

WARTUNG UND REPARATUR

Wenn Garantieprobleme auftreten oder Reparaturen erforderlich sind, müssen sich Kunden in den USA und Kanada an die technische Unterstützung von Celestron wenden. Leben Sie außerhalb dieser Länder, 5. Reinigen Sie Ihr Stativ mit einem milden Reinigungsmittel und einem weichen Tuch. Entfernen Sie Staub, Schmutz oder Wasser am oder innerhalb des Stativs so schnell wie möglich, um Schäden zu vermeiden.

wenden Sie sich an den Händler, bei dem Sie Ihr Stativ erworben haben oder an den Celestron-Vertrieb in Ihrem Land. Eine vollständige Liste unserer Händler finden Sie unter www.celestron.com.

GARANTIE

Celestron garantiert, dass Ihr Stativ zwei Jahre lang frei von Material- und Verarbeitungsfehlern ist. Celestron wird eine Reparatur oder einen Austausch des Stativs, bei dem aufgrund einer Überprüfung durch Celestron Material- oder Herstellungsfehler gefunden wurden, innerhalb der Definitionen der unten beschriebenen Grenzen durchführen.

Diese Garantie gilt nicht für Produkte, die falscher Bedienung oder unsachgemäßer Verwendung unterlagen oder physikalisch beschädigt bzw. verändert wurden oder an denen unautorisierte Reparaturen oder Modifikationen vorgenommen wurden. Diese Garantie deckt keine Defekte aufgrund von normalem Verschleiß und anderen Bedingungen ab.

Diese Garantie ist für Kunden in den USA und Kanada gültig, die ihr Stativ von einem autorisierten Celestron-Händler in den USA oder Kanada gekauft haben. Wenden Sie sich für geltende Garantieinformationen bezüglich Produkte, die außerhalb der USA oder Kanada gekauft wurden bitte an Ihren Celestron-Vertreiber oder autorisierten Händler vor Ort. Zusätzliche Garantieinformationen und Einzelheiten über Ansprüche finden Sie auf der Celestron-Website.

Dieses Produkt wurde für den Gebrauch durch Personen von 14 Jahren oder älter entworfen und bestimmt.

Produktdesign und technische Daten können ohne Vorankündigung geändert werden.

Für vollständige technische Daten und Produktinformationen: www.celestron.com

CELESTRON

©2019 Celestron • Alle Rechte vorbehalten • 08-19

celestron.com/pages/technical-support

2835 Columbia Street • Torrance, CA 90503 USA
