Type de produit	Détecteur de débit calorimétrique
Marque	IFM
Modèle	SI6700
Applications	Surveillance de débit de liquides et gaz, générales et aseptiques
Principe de mesure	Calorimétrique
Alimentation électrique	24 V DC (TBTS/TBTP selon EN50178)
Raccordement électrique	Connecteur M12 à 3 fils (brun, bleu, noir)
Sortie de commutation	Normalement ouvert ou normalement fermé (configurable)
Plage de mesure réglée en usine	5 à 100 cm/s pour l'eau
Seuil de commutation par défaut	LED 7 (env. 70% de la plage)
Hystérésis	2 à 5 cm/s (pour réglage 5-100 cm/s)
Temps de réponse	1 à 10 secondes typique
Affichage	10 LED : 9 vertes pour débit, 1 orange/rouge pour état de commutation
Profondeur d'installation minimale	12 mm (sonde complètement couverte)
Raccord process	Adaptateurs variés (soudure, joint, aseptique, etc.)
Couple de serrage recommandé	35 Nm
Matériau du boîtier	Acier inoxydable (pour applications aseptiques)
Température de fluide	Non spécifiée dans la notice
Pression de service	Non spécifiée dans la notice
Protection électrique	Protection contre les courts-circuits (signalé par LED alternées)
Entretien	Nettoyage périodique de la sonde avec chiffon doux et détartrant
Sécurité	Raccordement par électricien qualifié, respect des normes
Verrouillage électronique	Possible via les deux boutons (10 s)
Réglages usine	Réinitialisables par Reset (bouton >15 s)

FOIRE AUX QUESTIONS - SI6700 IFM

Comment installer le capteur de débit SI6700 ?

Le capteur doit être monté de sorte que la sonde soit complètement immergée dans le fluide, avec une profondeur d'installation d'au moins 12 mm. Respecter les distances de sécurité par rapport aux perturbations (coudes, vannes) : au moins 5 à 10 fois le diamètre du tuyau. Serrer l'adaptateur process à 35 Nm.

Quelle est la tension d'alimentation du SI6700 ?

L'alimentation doit être en très basse tension de sécurité (TBTS/TBTP) selon EN50178. La tension de fonctionnement typique est de 24 V DC. Une tension inférieure à 19 V peut entraîner l'extinction des LED.

Comment régler le seuil de commutation ?

Appuyer brièvement sur le bouton bu (gauche) : la LED du seuil clignote. Utiliser les boutons + ou - pour décaler le seuil d'une LED à chaque pression. Si aucun bouton n'est actionné pendant 2 secondes, l'appareil enregistre la nouvelle valeur.

Que faire si toutes les LED clignotent en rouge après un réglage ?

Cela indique une erreur de réglage. Causes possibles : montage incorrect (sonde non immergée, dépôts), écart trop faible entre débit max et min, ou ordre des réglages non respecté. Vérifier le montage et répéter les réglages dans l'ordre correct : d'abord le débit maximum, puis le débit minimum.

Comment configurer la sortie en normalement fermé ?

Maintenir le bouton + enfoncé pendant au moins 15 secondes. Après 5 s, la LED 0 clignote ; après 10 s, les LED 5-9 s'allument en orange (normalement ouvert actuel) ; après ~15 s, les LED 0-4 clignotent en orange. Relâcher alors le bouton : la sortie passe en normalement fermé.

Comment effectuer une réinitialisation aux réglages d'usine ?

Maintenir le bouton + enfoncé pendant au moins 15 secondes. Après 5 s, la LED 9 clignote ; après ~15 s, toutes les LED clignotent en orange. Relâcher le bouton : l'appareil retrouve ses réglages d'usine (plage 5-100 cm/s, seuil LED 7, sortie normalement ouvert, déverrouillé).

Comment verrouiller/déverrouiller l'appareil ?

En mode de fonctionnement, appuyer simultanément sur les deux boutons de réglage pendant 10 secondes. L'affichage s'éteint : l'appareil est verrouillé (ou déverrouillé si déjà verrouillé). Le verrouillage empêche toute modification accidentelle des réglages.

Que faire en cas de court-circuit sur la sortie ?

L'appareil signale un court-circuit par une alternance entre l'affichage de fonctionnement (LED vertes) et les LED rouges. Une fois le court-circuit réparé, l'appareil reprend son fonctionnement normal immédiatement.

Comment nettoyer le capteur SI6700 ?

Vérifier périodiquement la présence de dépôts sur la sonde. Nettoyer avec un chiffon doux. Pour les dépôts tenaces (calcaire), utiliser un produit détartrant usuel à base d'acide acétique.

Quels adaptateurs process sont disponibles pour le SI6700 ?

Plusieurs adaptateurs sont proposés : avec joint d'étanchéité (EPDM/FKM/PEEK) pour usage aseptique, raccord à souder, joint métal sur métal, ou montage sur flasque G1. Consulter le site www.ifm.com pour les références et les notices correspondantes.

MODE D'EMPLOI SI6700 IFM

Notice d'utilisation

Capeur de débit

SI6600

SI6700

SI6800

FR

Contenu

1 Remarque préliminaire 3

1.1 Symboles utilisés 3

2 Consignes de sécurité 3

3 Fonctionnement et caractéristiques 4

3.1 Applications 4
3.2 Fonctionnement surveillance du début 4

4 Montage. 5

4.1 Lieu de montage 5
4.2 Parasites dans la conduite 6
4.3 Montage 6

4.3.1 Montage par adaptateur avec joint d'etanchéité (conformité aseptique) 6
4.3.2 Montage par raccord à souder avec joint d'étanchéité (conformité aseptique). 7
4.3.3 Montage par adaptateur process avec joint métal sur métal.........7
4.3.4 Montage sur flamque G1 7

4.4 Pour applications aseptiques selon 3-A. 8
4.5 Pour applications aseptiques selon EHEDG 8

5 Raccordement electrique. 9
6 Elements de service et d'indication 10

7 Mise en service et réglages pour l'eau 10

7.1 Changer le seuil de commutation (option) 11
7.2 Réglage au début maximum (option) 11

8 Réglages supplémentaires (option) 12

8.1 Réglage au début minimum 12
8.2 Configurer la sortie de commutation 12
8.3 Récupérer les réglages de base effectués en Usine (Reset) 13
8.4 Verrouiller/ déverrouiller l'appareil 13

9Defautlorsdureglage 13

10 Fonctionnement 14
11 Entretien 14

1 Remarque préliminaire

Données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

LED allumée en vert

LED allumée en orange

La LED est allumée en rouge

LED clignote

2 Consignes de sécurité

• L'appareil décrit est un composant destiné à être intégré dans un système.

• La sécurité du système est sous la responsabilité de l'instructor.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit conténir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.

• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu (→ Fonctionnement et caractéristiques).

• Utiliser le produit uniquement pour les fluides admissibles ( → Données techniques).

• Le non-respect des consignes ou des données techniques peut provoquer des dommages corporels et/ou matériels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables afin qu'ils ne soient pas endommages.

3 Fonctionnement et caractéristiques

3.1 Applications

L'appareil survoie le débit de liquides et de gaz.

Utilisation dans des applications générales ou aseptiques pour l'industrie agroalimentaire et le secteur des boissons.

3.2 Fonctionnement surveillance du débit

• L'appareil détecte la vitesse du fluide selon le principe de mesure calorimétrique et commute la sortie :

• Sortie fermée si le fluide est en début / sortie ouverte si le fluide n'est pas en début.

A la livraison, l'appareil se trouve dans l'état suivant: sortie = normalement ouvert. Si nécessaire, la sortie peut être configurée en fonction normalement fermé ( → 8.2). Cela signifie: sortie ouverte si le fluide est en débit.

• Si la vitesse du fluide augmente, l'état de commutation change quand le seul est atteint.
• Si la vitesse du fluide diminue de nouveau, l'état de commutation change quand la valeur " SP moins l'hysteresis " est atteinte.

L'hystérisis change en fonction de la vitesse et dépend considérablement de la zone de détction régée.

Elle est de 2...5 cm/s pour le réglage 5...100 cm/s (= réglage usine), elle augmente en cas de vitesses plus élevées.

• Le temps de réponse typique de l'appareil est de 1...10 s. Il peut être influencé par le réglage du seuil de commutation :

• Seuil de commutation bas = réponse rapide en cas d'augmentation de débit.

• Seuil de commutation haut = réponse rapide en cas de diminution du début.

4 Montage

S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endetroit du montage.

4.1 Lieu de montage

En général		≥12 mm
• Le bout de la sonde doit être complètement couvert par le fluide. • Profondeur d'installation de la sonde : min. 12 mm.
Recommandé
• Pour des tuyaux horizontally : montage létéric. • Pour des tuyaux verticaux : montage sur un tuyau ascendant
Possible dans certaines applications.
• Tuyau horizontal / montage par le bas : si le tuyau est libre de dépôts. • Tuyau horizontal / montage par le haut : si le tuyau est complètement rempli de fluide.

FR

A éviter

• Le bout de la sonde ne doit pas toucher la paroi du tuyau. • Ne pas monter dans des tuyaux descendants et ouverts vers le bas!

4.2 Parasites dans la conduite

Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres chosessemblables menent à des perturbations du fluide.

Ceci affecte le fonctionnement de l'appareil.

Recommendation : Respecter des distances entre le capteur et les perturbations :

D = diamètre du tuyau; S = parasites

4.3 Montage

L'appareil peut être adapté à différents raccords process.

• Insérer l'appareil avec adaptateur process dans le raccord process et serrer à l'aide d'une clé de serrage.

Informations sur des adaptateurs disponibles sur www.ifm.com.

Lire la notice de l'adaptateur utilisé.
Utiliser une pâté lubrifiante qui est appropriée et homologué pour l'application.
Couple de serrage recommandé 35 Nm.

4.3.1 Montage par adaptateur avec joint d'étanchéité (conformité aseptique)
Référence E332xx / E333xx.

Utiliser des adaptateurs process avec orifice de fuite pour satisfaire aux exigences d'hygiene.

Les adaptateurs sont livrés avec un joint torque EPDM (réference E30054).

D'autres joints d'étanchéité sont disponibles comme accessoires :

• Joint torque FKM (réference E30123)
• Joint d'étanchéité PEEK (référence E30124). Le joint d'étanchéité PEEK a une stabilité à long terme et ne nécessite aucune maintenance. En cas de remplacement du joint d'étanchéité PEEK ou d'utilisation d'un joint torique au lieu d'un joint d'étanchéité PEEK l'adaptateur process doit également être remplaced par un nouvel adaptateur équivalent.

4.3.2 Montage par raccord à souder avec joint d'étanchéité (conformité aseptique)

Pour satisfaire aux exigences d'hygiene utiliser un adaptateur process avec orifice de fuite.
S'assurer que l'adaptateur process ne se déforme pas lors du soudage

L'adaptateur est livre avec un joint torique EPDM (réference E30054.

Un autre joint d'étanchéité est disponible comme accessoire :

• Joint torque FKM (réference E30123).

4.3.3 Montage par adaptateur process avec joint métal sur métal

Référence E337xx / E338xx

Une étanchéité stable à long terme, sans entretien et sans fentes d'un joint métal sur métal est seulement garantie si l'appareil n'est monté qu'une seule fois.

Pour chaque nouveau montage faisant suite à un démontage, l'utilisation d'un nouvel adaptateur est préconisé.

4.3.4 Montage sur flasque G1

L'étanchéité du processus est assurée par un joint d'étanchéité extérieur sur le capteur.

La zone d'étanchéité sur le flasque doit être à plat par rapport au filet interieur et avoir un état de surface d'au moins Rz = 6,3.

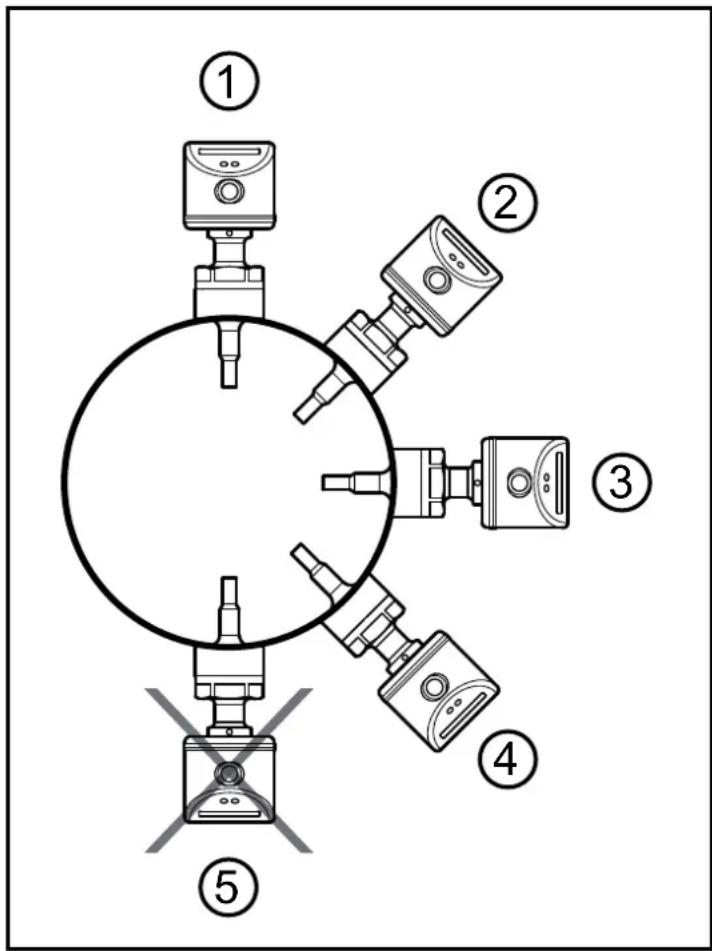

4.4 Pour applications aseptiques selon 3-A

Pour des apparèils avec certification 3-A il s'applique :

N'utiliser que des adaptateurs avec certification 3-A pour le raccord process.
L'appareil ne doit pas etre installé au point le plus bas du tuyau ou de la cuve (→ position 5), pour assurer l'ecoulement du fluide de la zone autour de I'elément de mesure.
S'assurer d'une intégration selon 3A.
Utiliser une installation auto-vidant.

L'utilisation de l'appareil n'est pas possible dans des installations qui doivent satisfaire aux critères du point E9.2 / 63-04 de la norme 3A.

4.5 Pour applications aseptiques selon EHEDG

Si le capteur est correctement installé, il est approprié pour le NEP (nettoyage en place).

• Preindre en compte les limites d'utilisation (résistance à la température et résistance du matériel) selon la fiche technique.

S'assurer d'une intégration du capteur dans l'installation selon EHEDG.
Utiliser une installation auto-vidant.
Utiliser uniquement des adaptateurs process homologues EHEDG ayant des joints d'étanchéité spéciaux exigés par la norme EHEDG..

Le joint d'étanchéité de l'interface du système ne doit pas être en contact avec le point d'étanchéité du capteur.

En cas d' éléments présents dans la cuve, ils doivent être installés de manière affleurante et permettre l'accès d'un jet de nettoyage direct. S'assurer que toutes les zones en contact avec la matière soient bien nettoyées.
Installer les orifices de fuite de manière clairment visible et orientés vers le bas en cas de conduites verticales.
Pour éviter des zones mortes respecter les dimensions: L < (D-d)

1: orifice de fuite

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation en tension selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

Couleurs des fils conducteurs des connecteurs fémelles ifm : 1 = BN(brun) , 3 = BU(bleu) , 4 = BK(noir)

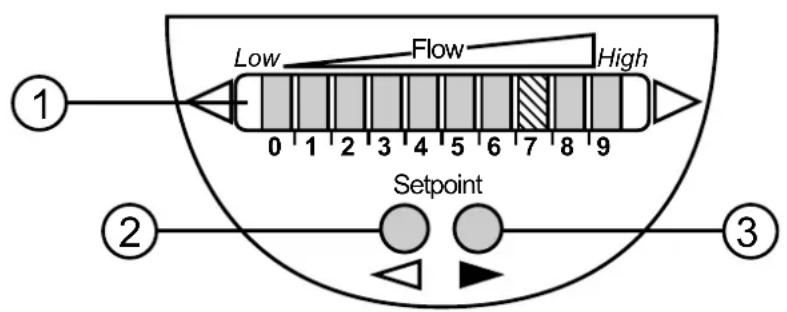

6 Éléments de service et d'indication

1: Affichage de fonctionnement

• Les LED vertes indiquent le début actuel (les LED 0 à 9 représentent la gamme entre l'arrêt du début et le début maximal).
• Une LED allumée indique la position du seuil de commutation (orange = sortie fermée, rouge = sortie ouverte).

2, 3: Boutons pour le réglage et la configuration

7 Mise en service et réglages pour l'eau

(Pour des fluides autres que l'eau → 8.1 réglage au début minimum).

Mettre l'appareil sous tension d'alimentation.

Toutes les LED s'allument et s'eteignent de nouveau pas à pas. Pendant ce temps, la sortie est fermée (si la sortie est configurée en normalement ouvert). Ainsi, l'appareil se trouve en mode de fonctionnement.
Activer le début normal dans l'installation.

Vérifier l'affichage et déterminer les prochains étapes à suivre.

1	Low 0 1 2 3 4 5 6 7 8 9	Le réglage usine est approprié pour l'application. ► Aucun autre réglage n'est nécessaire.
2	Low Flow High 0 1 2 3 4 5 6 7 8 9	Le débit normal est en dessous de la zone d'affichage. 2 possibilités de réglage : • Modifier le seuil de commutation (→ 7.1). • Réglage au débit maximum (→ 7.2).
3	Low Flow High 0 1 2 3 4 5 6 7 8 9	Le débit normal est au dessus de la zone d'affichage (LED 9 clignote). • Réglage au débit maximum (→ 7.2).

L'appareil peut être remis au réglage usine à tout moment (→ 8.3) .

7.1 Changer le seuil de commutation (option)

En usine, le seul de commutation est reglé à la LED 7. Une modification est utilis dans les cas suivants :

L'affichage montre l'exemple 2.
- En cas de fortes fluctuations ou de pulsations du débit.
- Si un temps de réponse plus rapide de l'appareil est souhaité (seuil de commutation bas = réponse rapide en cas d'augmentation du débit, seuil de commutation haut = réponse rapide en cas de diminution du débit).

Proceder comme suit :

Appuyer brievement sur le bouton bu

La LED du seuil de commutation clignote.
Appuyer sur le bouton ou aussi souvent que nécessaire. Chaque fois le bouton est appuyé, la LED se décale d'une position dans la direction indiquée.

Note : siaucun bouton n'est appuyé pendant 2 s, l'appareil redevient opérationnel avec la nouvelle valeur régée.

7.2 Réglage au début maximum (option)

L'appareil définit le début lié comme début normal et adapte l'affichage (toutes les LED sauf la LED du seuil de commutation sont allumées en vert).

Proceder comme suit :

Activer le début normal dans l'installation.
Appuyer sur le bouton et le maintainir appuyé.

LED 9 s'allume, après env. 5 s elle clignote.
Relacher le bouton.

Ceci est l'adaptation optimale de l'appareil aux conditions de débit. Il passe en mode de fonctionnement, l'afficheur devraitMAINANT indiquer l'exemple 1.

Par contre, le réglage a échoué si toutes les LED clignotent en rouge. Causes possibles / remède → chapitre 9.

Note : le réglage influence le seuil de commutation : il est augmenté

proportionnellement (au maximum jusqu'à la LED 7).

8 Réglages supplémentaires (option)

8.1 Réglage au début minimum

Si l'appareil est utilisé pour d'autres fluides que l'eau (p.ex. dans l'air), l'appareil devrait également être adapté au début minimum.

Information importante : le réglage suivant ne doit être effectué qu'après le réglage du début maximum.

Procedure comme suit :

Activer le débit minimum dans l'installation ou arrêté le débit.
Appuyer sur le bouton et le maintainir appuyé.

LED 0 s'allume, après env. 5 s elle clignote.
Relâcher le bouton. L'appareil adopte la nouvelle valeur et passe en mode de fonctionnement.

Par contre, le réglage a échoué si toutes les LED clignotent en rouge.

Causes possibles / remèdes (→ 9 Défaut lors du réglage).

8.2 Configurer la sortie de commutation

L'appareil est livré en fonction de sortie normalement ouvert. Si nécessaire, la sortie peut être configurée en fonction normalement fermé :

Appuyer sur le bouton pendant au moins 15 s.

LED 0 s'allume, après env. 5 s elle clignote.
Après 10 s,le réglage actuel est affiché:les LED 5...9 sont allumées en orange (=) sortie en fonction normalement ouvert).
Aprèsenv.15slesLED0...4clignotent enorange.

Relacher le bouton. La sortie est configurée en fonction normalement fermé.

Pour une nouvelle configuration : repeter la procEDURE.

8.3 Récupérer les réglages de base effectués en usine (Reset)

Appuyer sur le bouton pendant au moins 15 s.

LED 9 s'allume, après env. 5 s elle clignote.
Aprèsenv.15slesLED0...9clignotent enorange.

Relacher le bouton. Tous les réglages effectués en usine sont récapérés :

• plaque de fonctionnement: 5 ...100 cm/s pour l'eau
• seuil de commutation : LED 7
• fonction de sortie : normalement ouvert
  -nonverrouille.

8.4 Verrouiller/ déverrouiller l'appareil

L'appareil peut être verrouillé électroniquement afin d'éviter une faisse programmation non intentionnelle.

En mode de fonctionnement, appuyer simultanément sur les deux boutons de réglage pendant 10 s.

L'affichage s'eteint, l'appareil est verrouillé ou non verrouillé.

A la livraison : non verrouillé.

9 Défaut lors du réglage

Si le réglage n'est pas possible, toutes les LED clignotent en rouge. Ensuite, l'appareil redevient opérationnel sans aucune modification des valeurs.

Causes possibles / remèdes :

Erreur lors du montage.	Lire chapitre 4 Montage. Vérifier si toutes les exigences sont remplies.
L'écart entre le débit maximum et le débit minimum est trop petit.	Augmenter la différence de débit et effectuer ensuite un nouveau réglage.
Ordre réglage du débit maximum / débit minimum non respecté.	Effectuer les deux opérations de réglage de nouveau dans l'ordre correct.

10 Fonctionnement

Après chaque mise sous tension, toutes les LED s'allument et s'éteignent de nouveau pas à pas ; (pendant ce temps, la sortie est fermée si la sortie est configurée en fonction normalement ouvert). Ensuite, l'appareil est opérationnel. En cas de coupure ou interruption de la tension d'alimentation, tous les réglages restent actifs.

affichages de fonctionnement
	Rampe de LED vertes : début actuel au sein de la zone d'affichage. Affichage du seuil de commutation (SP) : - LED orange : sortie fermée. - LED rouge : sortie ouverte.
	LED 9 clignote : début actuel au dessus de la zone d'affichage.
	LED 0 clignote : début actuel bien en dessous de la zone d'affichage.
Indication de defaults
	Court-circuit sur la sortie de commutation : L'affichage de fonctionnement et les LED rouges s'allument en alternance. Si le court-circuit est réparé, l'appareil redevient opérationnel immédiatement. L'affichage de fonctionnement actuel est indiqué.
Affichage inactif (aucune LED n'est allumée) :	Tension d'alimentation trop faible (19 V) ou coupée. Veiller à avoir une alimentation en tension correcte.

11 Entretien

Entretien recommende :

Vérifier périodiquement la présence eventuelle de dépôts en bout de sonde.
Nettoyer avec un chiffon doux. Des dépôts adhérents (p.ex. chaux) peuvent être enlevés avec un produit acétique de nettoyage usuel.
