NI5012 - Capteur inductif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur inductif NAMUR
Marque	IFM
Modèle	NI5012
Catégorie	Capteur inductif
Utilisation	Zones explosibles (ATEX) : gaz (zones 0, 1, 2) et poussières (zones 20, 21, 22)
Marquage ATEX	Ex ia IIC T6/T5 Ga, Ex ia IIIC T200 90°C/100°C Da
Température ambiante admissible	-20...70 °C (T6) ou -20...80 °C (T5)
Tension maximale (Ui)	15 V
Courant maximal (Ii)	50 mA
Puissance maximale (Pi)	120 mW
Inductance interne (Li)	148 μH
Capacité interne (Ci)	147 nF
Type de protection	Sécurité intrinsèque (Ex ia)
Certificat ATEX	UE:PTB01ATEX2191, BVS04ATEXE153X
Certificat IECEx	IECEx BVS 06.0003X
Normes respectées	EN 60079-0:2018, EN 60079-11:2012, IEC 60079-0:2017, IEC 60079-11:2011
Raccordement	Uniquement à des circuits en sécurité intrinsèque homologués
Montage	Protéger contre les charges électrostatiques, relier les parties métalliques à l'équipotentiel
Maintenance	Non modifiable, aucune réparation possible. Contacter le fabricant en cas de défaut.
Entretien et nettoyage	Éviter l'accumulation de poussière ; nettoyer avec un chiffon sec et non abrasif.
Pièces détachées	Non applicable (aucune réparation possible)
Informations générales	Notice d'utilisation fournie ; traduction disponible sur demande auprès du fabricant.

FOIRE AUX QUESTIONS - NI5012 IFM

Quelle est la distance de detection du capteur NI5012 ?

La distance de detection n'est pas specifiee dans la notice. Consultez la fiche technique du produit ou contactez le fabricant pour cette information.

Puis-je utiliser ce capteur en zone 0 (gaz) ?

Oui, le capteur est certifie Ex ia IIC T6 Ga ou T5 Ga, ce qui autorise son utilisation en zone 0 pour les gaz des groupes IIC.

Quelle est la temperature maximale de fonctionnement ?

Cela depend du marquage : pour la classe T6, la temperature ambiante maximale est de 70°C ; pour la classe T5, elle est de 80°C.

Comment raccorder correctement le capteur NI5012 ?

Le capteur doit etre raccorde uniquement a un circuit en securite intrinseque homologue, respectant les valeurs maximales Ui = 15 V, Ii = 50 mA, Pi = 120 mW.

Que faire en cas de defaut du capteur ?

Aucune reparation n'est possible. En cas de defaut, veuillez contacter le fabricant (IFM) pour un remplacement. Ne pas modifier l'appareil.

Le capteur est-il adapte aux environnements poussiereux ?

Oui, il est certifie Ex ia IIIC pour les poussieres, avec une temperature de surface maximale de 90°C (T200 90°C) ou 100°C (T200 100°C) selon le marquage.

Quelle est la frequence de commutation du NI5012 ?

La frequence de commutation n'est pas fournie dans la notice. Veuillez consulter la documentation technique specifique du produit.

Quelle tension d'alimentation est requise ?

Le capteur NAMUR fonctionne typiquement avec une tension de 8.2 V via une barriere de securite intrinseque. La tension maximale admissible (Ui) est de 15 V.

Puis-je installer le capteur moi-meme ?

Oui, mais l'installation doit etre effectuee par un personnel competant connaissant les regles de securite en zones ATEX. Respecter les consignes de montage (protection electrostatique, equipotentialite).

Ou trouver la declaration de conformite CE ?

La declaration de conformite CE peut etre demandee a votre concessionnaire ou directement au fabricant (IFM) si elle n'est pas fournie avec le produit.

MODE D'EMPLOI NI5012 IFM

Notice d'utilisation

(partie concernant la protection Ex)

Detecteur inductif NAMUR

1. Selon la directive ATEX 2014/34/UE la notice d'utilisation originale et une traduction de cette notice dans la ou les langue(s) du pays utilisateur UE doivent être fournies lors de la mise en service d'un apparéil ou d'un système de protection dans les pays membres de l'Union Européenne (UE).
2. Si aucune notice d'utilisation ou déclaration de conformité CE n'est fournie avec ce produit dans la langue du pays utilisateur UE, elle peut être demandée à votre concessionnaire (voir bon de livraison) ou à votre fabricant (voir couverture / verso).
3. Le produit ne doit être mis en service que par un personnel compétent. De plus, nous indiquons expressément que toute responsabilité est exclue qui résultat de la mise en service de l'appareil sans la notice d'utilisation correspondante dans la langue du pays utilisé UE.

IE Gaeilge

1. De réir na Treorach ATEX 2014/34/AE (ATEX), nuair a chuirtear glées no córas cosanta i bhfeidhm laistigh de Bhallstáit an Aontais Eorpaigh (AE), ni mó an bhuntreoir a ghabhann leis a chur ar fāil maraon le haistriúchán ar an treoir sin i dteanga no i dteangacha na tire AE ina mbainfear usáid as.
2. Ma tharlaionn gan treoir ar bith na raioteas oiriuna CE i dteannta leis an ngleas i dteanga na tire-AE ina mbainfear usaid as, is feidir sin a iarraidh ar lucht a dhiolta (feach an bhileog seachadtha) no ar lucht a dhéanta (feach an bhileog ar leith / cul na bileoige).
3. Nil cead ach ag lucht foure a bhfuil oiliuint faoi leith orthu an tairge a chur i bhfearas. Cuirimid ar a suile do chach nach mbeidh freagracht ar bith i gceist de bharr aon ni a tharloidh de thoradh an glaes a chur i bhfearas gan an treoir chuia bheith ann i dteanga an Bhallstait-AE.

IT Italiano

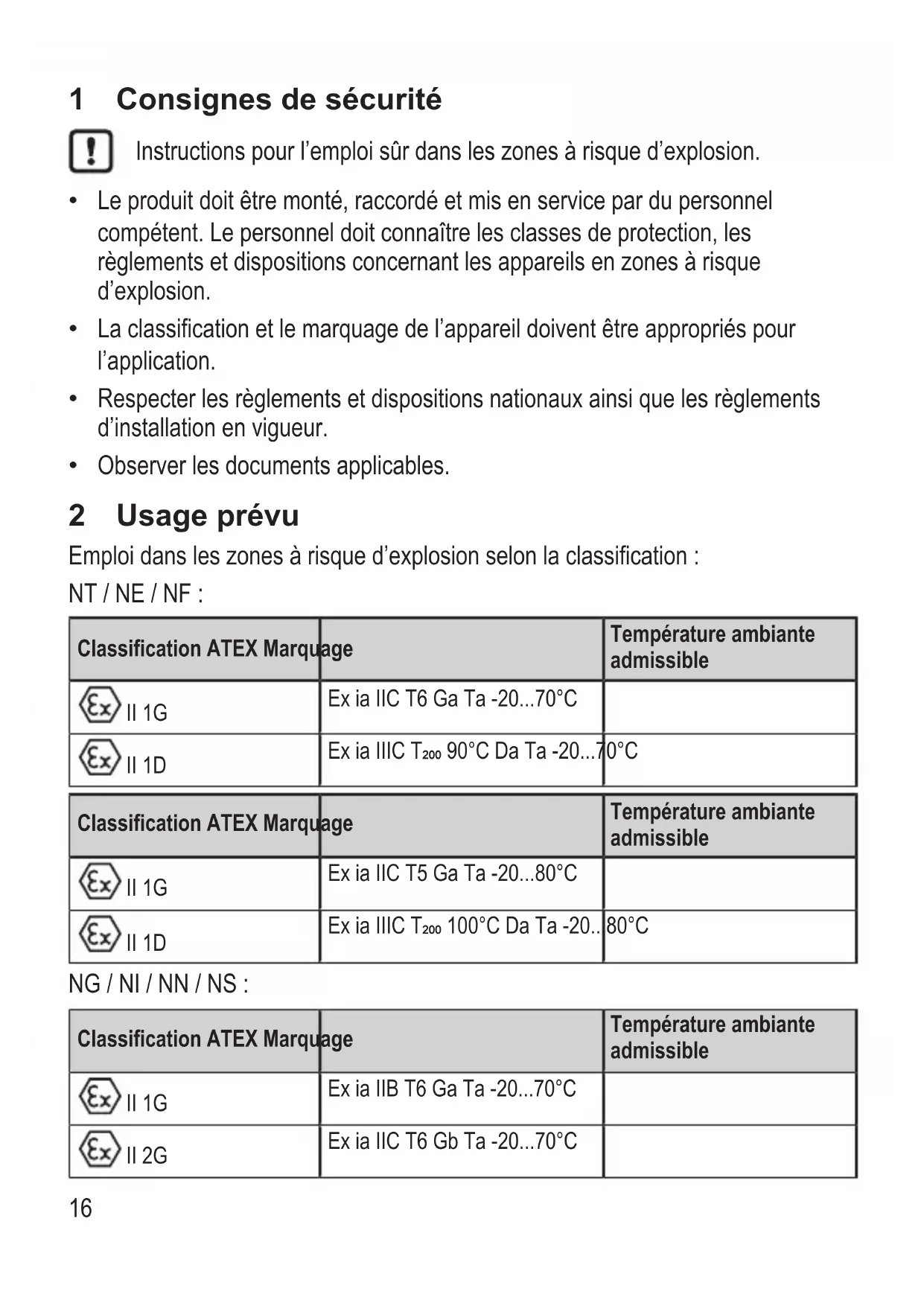

1 Consignes de sécurité

Instructions pour l'emploi sur dans les zones à risque d'explosion.

• Le produit doit être monté, raccordé et mis en service par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les apparciels en zones à risque d'explosion.
• La classification et le marquage de l'appareil doivent être appropriés pour l'application.
• Respecter les règlements et dispositions nationaux ainsi que les règlements d'installation en vigueur.
• Observer les documents applicables.

2 Usage prévu

Emploi dans les zones à risque d'explosion selon la classification :

NT/NE/NF：

Classification ATEX Marquage		Température ambiente admissible
ÉxII 1G	Ex ia IIC T6 Ga Ta -20...70°C
ÉxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Classification ATEX Marquage		Température ambiente admissible
ÉxII 1G	Ex ia IIC T5 Ga Ta -20...80°C
ÉxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS :

Classification ATEX Marquage		Température ambiente admissible
ÉxII 1G	Ex ia IIB T6 Ga Ta -20...70°C
ÉxII 2G	Ex ia IIC T6 Gb Ta -20...70°C
ÉxII 1D	Ex ia IIC T200 90°C Da Ta -20...7	0°C
Classification ATEX Marquage		Température ambiente admissible
ÉxII 1G	Ex ia IIB T5 Ga Ta -20...80°C
ÉxII 2G	Ex ia IIC T5 Gb Ta -20...80°C
ÉxII 1D	Ex ia IIC T200 100°C Da Ta -20..	80°C

Certificat d'examen de type :

• UE:PTB01ATEX2191,BVS04ATEXE153X
• CEI:IECEx BVS 06.0003X

Les exigences des normes suivantes sont respectées :

ENCEI 60079-0:2018, EN 60079-11:2012
- CEI 60079-0:2017, CEI 60079-11:2011

Raccorder uniquement à des circuits en sécurité intrinsèque homologues avec un certificat d'examen de type qui ne dépassent pas les valeurs maximales suivantes :

$$ \mathrm {U i} = 1 5 \mathrm {V}, \mathrm {I i} = 5 0 \mathrm {m A}, \mathrm {P i} = 1 2 0 \mathrm {m W} $$

Inductance (Li) et capacité (Ci) effectives internes maximales :

Référence Inductance interne	(Li) en μH	Capacité interne (Ci) en nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montage

Protégér l'appareil et le cable contre la destruction.
Eviter les charges statiques sur les produits en plastique et sur les cables.
Raccorder les parties métalliques (boîtier du connecteur, éléments de fixation, boîtier de protection etc.) à un équipotentiel pour éviter des charges electrostatiques.
Ne pas installer l'appareil dans une paroi de séparation entre des zones différentes.
En cas d'utilisation dans la zone 0, protégger les connecteurs fénelles contre les fortes charges électrostatiques.

3.1 Conditions spécifiques pour un fonctionnement sur

Toujours voir la notice d'utilisation pour le marquage, car il pourrait ne pas etre entierement appliquée sur l'appareil pour des raisons de place.

4 Maintenance, réparation et élimination

Le produit ne doit pas etre modifie ; aucune réparation n'est possible. En cas de défaut, veuilles contacter le fabricant.

Si besoin, des fiches techniques ou des certificats d'examen de type / certificates peuvent être demandés au fabricant ( couverture / verso).
