Produkttyp	Induktiver NAMUR-Sensor
Marke	IFM
Modell	NI5012
Kategorie	Induktiver Sensor
Verwendung	Explosionsgefährdete Bereiche (ATEX): Gas (Zonen 0, 1, 2) und Staub (Zonen 20, 21, 22)
ATEX-Kennzeichnung	Ex ia IIC T6/T5 Ga, Ex ia IIIC T200 90°C/100°C Da
Zulässige Umgebungstemperatur	-20...70 °C (T6) oder -20...80 °C (T5)
Maximale Spannung (Ui)	15 V
Maximaler Strom (Ii)	50 mA
Maximale Leistung (Pi)	120 mW
Interne Induktivität (Li)	148 μH
Interne Kapazität (Ci)	147 nF
Schutzart	Eigensicherheit (Ex ia)
ATEX-Zertifikat	EU:PTB01ATEX2191, BVS04ATEXE153X
IECEx-Zertifikat	IECEx BVS 06.0003X
Eingehaltene Normen	EN 60079-0:2018, EN 60079-11:2012, IEC 60079-0:2017, IEC 60079-11:2011
Anschluss	Nur an zugelassene eigensichere Stromkreise
Montage	Vor elektrostatischen Entladungen schützen, metallische Teile an den Potenzialausgleich anschließen
Wartung	Nicht veränderbar, keine Reparatur möglich. Bei Defekt Hersteller kontaktieren.
Pflege und Reinigung	Staubansammlung vermeiden; mit trockenem, nicht scheuerndem Tuch reinigen.
Ersatzteile	Nicht zutreffend (keine Reparatur möglich)
Allgemeine Informationen	Bedienungsanleitung beigelegt; Übersetzung auf Anfrage beim Hersteller erhältlich.

Häufig gestellte Fragen - NI5012 IFM

Wie groß ist der Schaltabstand des Sensors NI5012?

Der Schaltabstand ist in der Anleitung nicht angegeben. Bitte konsultieren Sie das Datenblatt des Produkts oder kontaktieren Sie den Hersteller für diese Information.

Kann ich diesen Sensor in Zone 0 (Gas) verwenden?

Ja, der Sensor ist zertifiziert Ex ia IIC T6 Ga oder T5 Ga, was seine Verwendung in Zone 0 für Gase der Gruppe IIC erlaubt.

Wie hoch ist die maximale Betriebstemperatur?

Das hängt von der Kennzeichnung ab: Für Klasse T6 beträgt die maximale Umgebungstemperatur 70°C; für Klasse T5 beträgt sie 80°C.

Wie schließe ich den Sensor NI5012 korrekt an?

Der Sensor darf nur an einen zugelassenen eigensicheren Stromkreis angeschlossen werden, unter Einhaltung der Maximalwerte Ui = 15 V, Ii = 50 mA, Pi = 120 mW.

Was tun bei einem Defekt des Sensors?

Es ist keine Reparatur möglich. Bei Defekt kontaktieren Sie bitte den Hersteller (IFM) für einen Austausch. Das Gerät nicht verändern.

Ist der Sensor für staubige Umgebungen geeignet?

Ja, er ist zertifiziert Ex ia IIIC für Staub, mit einer maximalen Oberflächentemperatur von 90°C (T200 90°C) oder 100°C (T200 100°C) je nach Kennzeichnung.

Wie hoch ist die Schaltfrequenz des NI5012?

Die Schaltfrequenz ist in der Anleitung nicht angegeben. Bitte konsultieren Sie die spezifische technische Dokumentation des Produkts.

Welche Versorgungsspannung wird benötigt?

Der NAMUR-Sensor arbeitet typischerweise mit einer Spannung von 8,2 V über eine eigensichere Barriere. Die maximal zulässige Spannung (Ui) beträgt 15 V.

Kann ich den Sensor selbst installieren?

Ja, aber die Installation muss von fachkundigem Personal durchgeführt werden, das die Sicherheitsregeln in ATEX-Bereichen kennt. Montagehinweise beachten (Schutz vor elektrostatischer Entladung, Potenzialausgleich).

Wo finde ich die CE-Konformitätserklärung?

Die CE-Konformitätserklärung kann bei Ihrem Händler oder direkt beim Hersteller (IFM) angefordert werden, falls sie nicht dem Produkt beiliegt.

BEDIENUNGSANLEITUNG NI5012 IFM

(Ex-Schutz relevanter Teil)

Induktiver Sensor NAMUR

1. Nach der ATEX-Richtlinie 2014/34/EU (ATEX) muss bei der Inbetriebnahme eines Gerätes oder eines Schutzsystems innerhalb der Mitgliedsstaaten der Europäischen Union (EU) die Originalbetriebsanleitung und eine Übersetzung dieser Betriebsanleitung in der oder den Sprache(n) des EU-Verwendungslandes mitgeliefert werden.
2. Sollte dieser Lieferung keine Betriebsanleitung oder EU Konformitätserklärag in der Sprache des EU-Verwendungslandes beiliegen, kann diese bei Ihr hem Händler (siehe Lieferschein) oder beim Hersteller (siehe Deckblatt / Rückseite) angefordert werden.
3. Das Produkt darf nur durch fachkundiges Personal in Betrieb genommen werden. Wir weisen zudem ausdrücklich darauf auf hin, dass jegliche Haftung ausgeschlossen ist, die thereaus resultiert, dass das Gerät ohne die entsprechende Betriebsanleitung in der Sprache des EU-Verwendungslandes in Betrieb genommen wurde.

EE Eesti keel

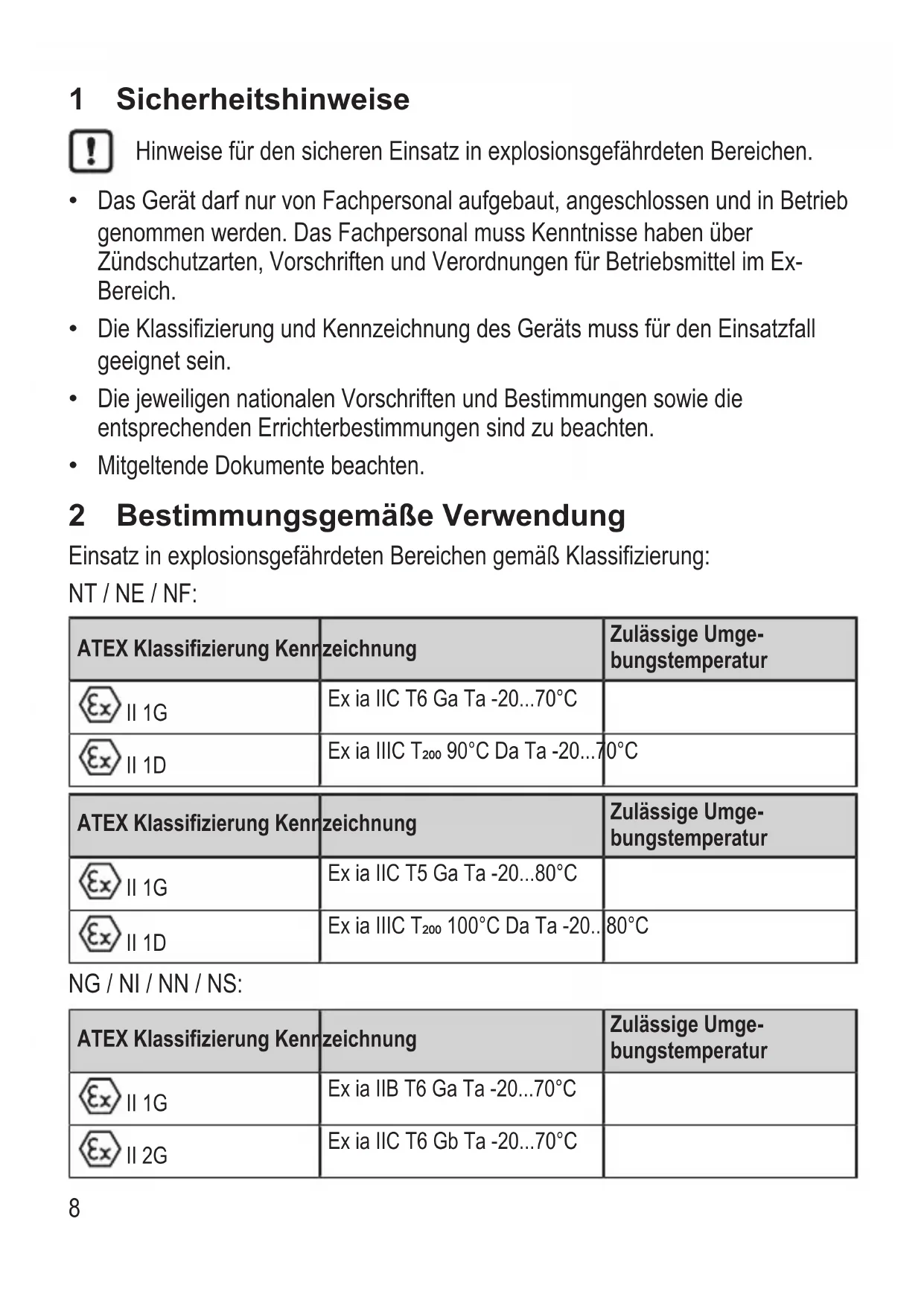

1 Sicherheitshinweise

Hinweise für den sicheren Einsatz in explosionsgeführdeten Bereichen.

• Das Gerätarf nur von Fachpersonal aufgebaut, angeschlossen und in Betrieb genommen werden. Das Fachpersonal muss Kenntnisse haben über Zündschutzarten, Vorschriften und Verordnungen für Betriebsmittel im Ex-Bereich.
  Die Klassifizierung und Kennzeichnung des Geräts muss für den Einsatzfall geeignet sein.
• Die jeweiligen nationalen Vorschriften und Bestimmungen sowie die entsprechenden Errichterbestimmungen sind zu beachten.
  Mitgeltende Dokumente beachten.

2 Bestimmungsgemäß Verwendung

Einsatz in explosionsgeführdeten Bereichen gemäß Klassifizierung:

NT/NE/NF:

ATEX Klassifizierung Kennr	zeichnung	Zulässige Umge-bungstemperatur
ΞxII 1G	Ex ia IIC T6 Ga Ta -20...70°C
ΞxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
ATEX Klassifizierung Kennr	zeichnung	Zulässige Umge-bungstemperatur
ΞxII 1G	Ex ia IIC T5 Ga Ta -20...80°C
ΞxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS:

ATEX Klassifizierung Kennr	zeichnung	Zulässige Umge-bungstemperatur
ΞxII 1G	Ex ia IIB T6 Ga Ta -20...70°C
ΞxII 2G	Ex ia IIC T6 Gb Ta -20...70°C
II 1D	Ex ia IIIC T200 90°C Da Ta -20...7	0°C
ATEX Klassifizierung Kennr	zeichnung	Zulässige Umge-bungstemperatur
II 1G	Ex ia IIB T5 Ga Ta -20...80°C
II 2G	Ex ia IIC T5 Gb Ta -20...80°C
II 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

Baumusterprüfbescheinigung:

EU:PTB01ATEX2191,BVS04ATEXE153X
IEC:IECExBVS06.0003X

Die Anforderungen folgender Normen werden erfüllt:

EN IEC 60079-0:2018, EN 60079-11:2012
IEC 60079-0:2017, IEC 60079-11:2011

Anschluss nur an eigensichere Stromkreise, die mit Baumusterprüfbescheinigung zugelassen sind und folgende Höchstwerte nicht überschreiben:

Ui = 15 V, Li = 50 mA, Pi = 120 mW

Maximal wirksame innere Induktivität (Li) und Kapazität (Ci):

Artikelnummer Innere Induktiv	tät (Li) in μH Innere Kapazität	Ci) in nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montage

Gerat und Kabel vor Zerstörung schützen.
Statische Aufladungen an Kunststoffgeräten und Kabeln vermeiden.
Zur Vermeidung von elektrostatischer Aufladung metallische Teile (Steckergehause, Befestigungselemente, Schutzgehause usw.) in den Potentialausgleich einbeziehen.
Gerät nicht in die Trennwand zwischen verschiedenen Zonen einbauen.
Beim Einsatz in Zone 0 die Kabeldosen vor intensiver elektrostatischer Aufladung schützen.

3.1 Besondere Bedingungen für den sicheren Betrieb

Die Kennzeichnung immer der Betriebsanleitung enthalten, da sie aus Platzgründen nicht vollständig auf dem Gerät aufgebracht sein konnte.

4 Wartung, Instandsetzung und Entsorgung

Es dürfen keine Änderungen am Gerät vorgenommen werden; Reparaturen sind nicht möglich. Im Fehlerfallitte an den Hersteller wenden.

Bei Bedarf können Datenblätter oder Baumusterprübschesingungen / Zertifikate beim Hersteller angefordert werden ( Deckblatt / Rückseite).
