Produkttyp	Induktiver Näherungssensor mit analogem Ausgang
Modell	IM5140
Marke	IFM
Kategorie	Induktiver Sensor
Abmessungen (Schätzung)	Durchmesser: 12 mm, Länge: 50 mm (typisch für Serie IMC)
Gewicht (Schätzung)	ca. 30 g
Spannungsversorgung	DC 10…30 V
Analogausgang	0…10 V oder 4…20 mA (je nach Version)
Erfassungsbereich (Betriebsbereich)	Auf dem Geräteetikett angegeben (Standardmessung auf Weichstahl)
LED-Anzeigen	Grüne LED (Spannung vorhanden), gelbe LED (Objekt im Betriebsbereich)
Material der aktiven Fläche	Kunststoff oder Metall (je nach Version)
Montage	Einbaubar, auf Montagebasis geschraubt
Ausrichtung der aktiven Fläche	Standardmäßig frontal, seitlich ausrichtbar (Befestigungsschraube lösen)
Elektrischer Anschluss	Durch qualifizierten Elektriker, unter Einhaltung nationaler/internationaler Normen
Lastwiderstand	Den in den technischen Daten angegebenen Wert nicht überschreiten oder unterschreiten
Mindestfreiraum (Montage in Metall)	Siehe Schaltbild der Anleitung
Wartung	Keine Wartung erforderlich, aktive Fläche frei von Metallablagerungen halten
Sicherheit	Installation spannungsfrei, durch qualifiziertes Personal
Ersatzteile	Nicht zutreffend (Gerät nicht reparierbar)
Allgemeine Informationen	Anleitung als kostenloses PDF verfügbar auf notice-facile.com

Häufig gestellte Fragen - IM5140 IFM

Welche Art von Analogausgang hat der Sensor IM5140?

Der Sensor kann je nach Version ein Spannungssignal 0…10 V oder ein Stromsignal 4…20 mA liefern. Überprüfen Sie das Geräteetikett.

Wie richtet man die aktive Fläche des Sensors aus?

Standardmäßig ist die aktive Fläche frontal ausgerichtet. Für eine seitliche Ausrichtung lösen Sie die Befestigungsschraube und drehen Sie den Sensorkopf (siehe Abbildungen 5 bis 8 der Anleitung).

Was bedeuten die grüne und gelbe LED?

Die grüne LED zeigt an, dass die Versorgungsspannung anliegt. Die gelbe LED leuchtet dauerhaft, wenn sich das Objekt im Betriebsbereich befindet; außerhalb dieses Bereichs blinkt sie.

Was ist der Erfassungsbereich des IM5140?

Der genaue Bereich (Betriebsbereich) ist auf dem Geräteetikett angegeben. Er wird auf Weichstahl gemessen; für andere Metalle gelten Korrekturfaktoren.

Kann dieser Sensor in einer Metallumgebung verwendet werden?

Ja, er ist für den Einbau in Metall ausgelegt. Achten Sie jedoch bei der Montage in einer Metallmasse darauf, dass das Metall nicht über die aktive Fläche hinausragt (siehe Montageschemata).

Was sind die Mindestabstände zwischen mehreren Sensoren?

Wenn mehrere identische Sensoren montiert werden, halten Sie die in Abbildung 4 der Anleitung angegebenen Mindestabstände ein, um Störungen zu vermeiden.

Wie wird der Sensor elektrisch angeschlossen?

Der Anschluss muss von einem qualifizierten Elektriker spannungsfrei unter Einhaltung nationaler und internationaler Normen durchgeführt werden. Befolgen Sie das Schema auf dem Geräteetikett.

Was ist der zulässige Lastwiderstand?

Der Lastwiderstand darf den in den technischen Daten angegebenen Wert weder überschreiten noch unterschreiten. Ein falscher Wert kann den Ausgang beschädigen.

Benötigt der Sensor eine besondere Wartung?

Nein, es ist keine Wartung erforderlich. Es genügt, die aktive Fläche sauber und frei von Metallablagerungen oder Fremdkörpern zu halten.

Wo kann ich die vollständige Anleitung des IM5140 herunterladen?

Die Anleitung ist kostenlos als PDF auf der Website notice-facile.com verfügbar. Sie können auch eine Übersetzung in Ihrer Sprache anfordern.

BEDIENUNGSANLEITUNG IM5140 IFM

Induktiver Sensor IMC, bündig mit Analogausgang

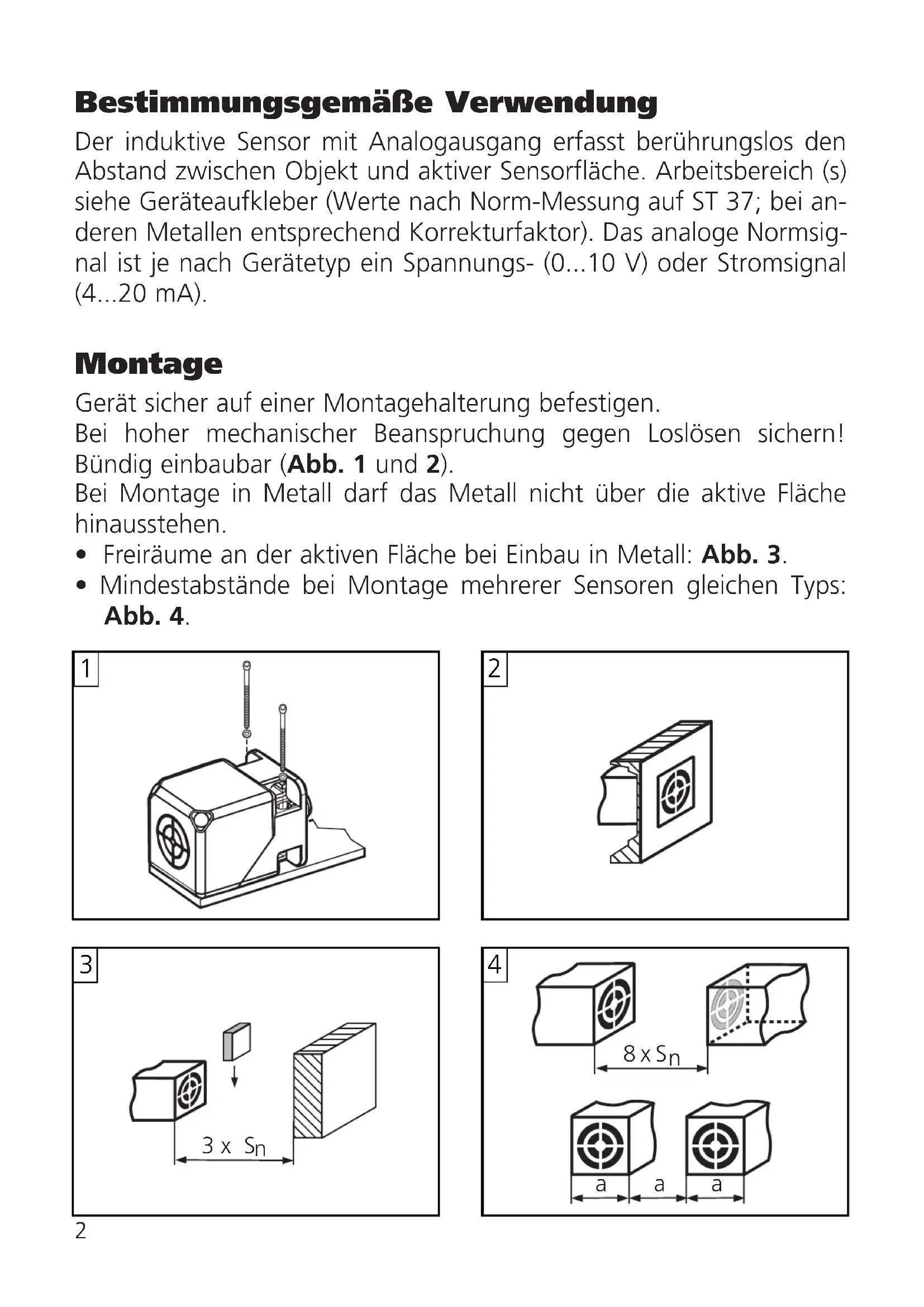

Bestimmungsgemäß Verwendung

Der induktive Sensor mit Analogausgang erfasst berührungslos den Abstand zwischen Objekt und aktiver Sensorfläche. Arbeitsbereich (s) siehe Geräteaufkleber (Werte nach Norm-Messung auf ST 37; bei anderen Metalten entsprechend Korrekturfaktor). Das analoge Normsignal ist je nach Gerätotyp ein Spannungs- (0...10 V) oder Stromsignal (4...20 mA).

Montage

Gerät sicherauf einer Montagehalterungbefestigen.

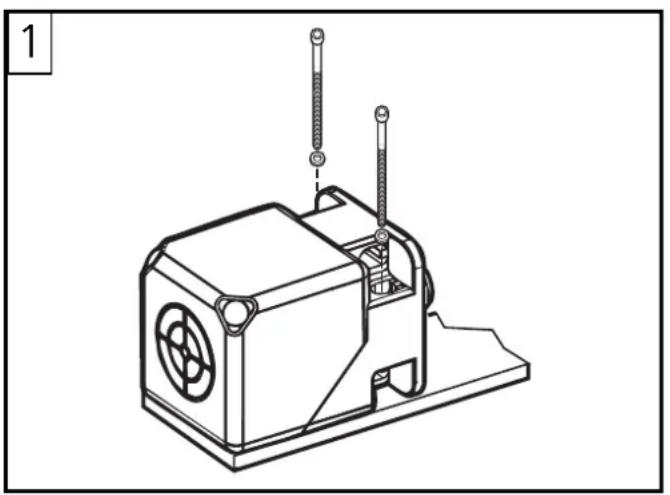

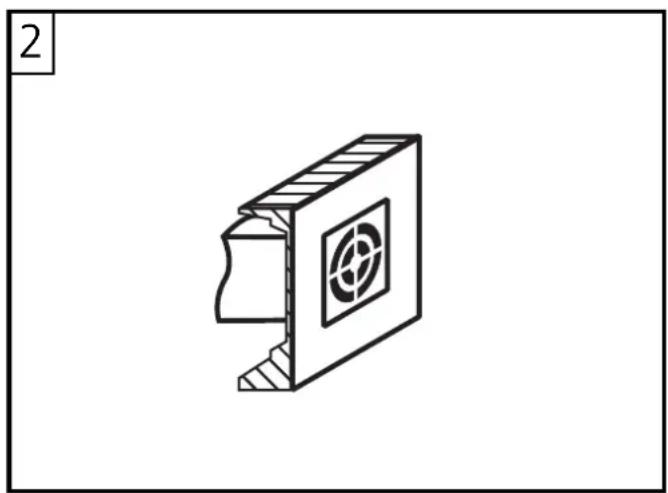

Bei hoher mechanischer Beanspruchung gegen Loslösen sichern! Bündig einbaubar (Abb. 1 und 2).

Bei Montage in Metallarf das Metall nicht über die aktive Flachehinausstehen.

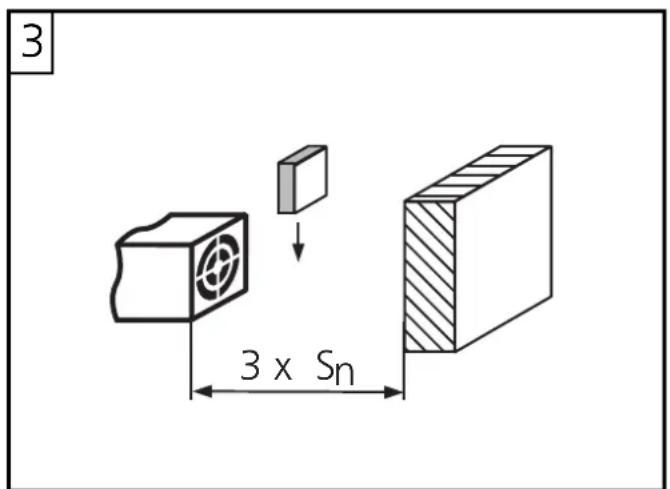

• Freiräume an der aktiven Fläche bei Einbau in Metall: Abb. 3.

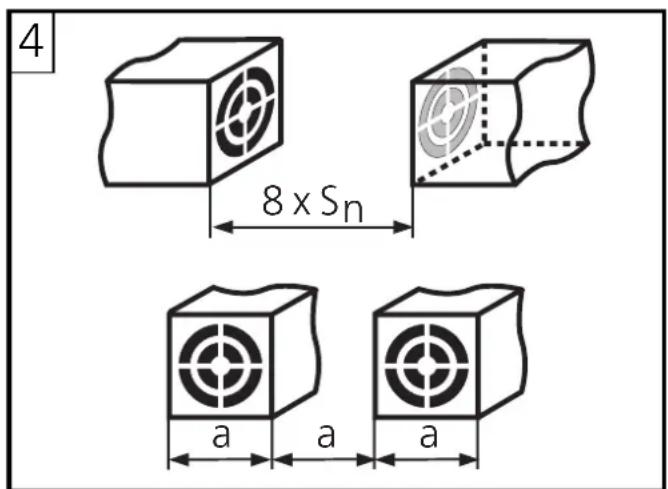

• Mindestabstände bei Montage mehrerer Sensoren gleichen Typs: Abb. 4.

Aktive Fläche ausrichten

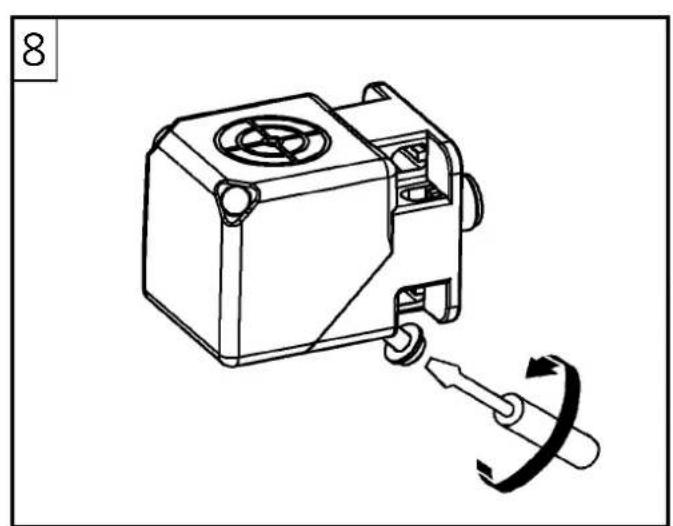

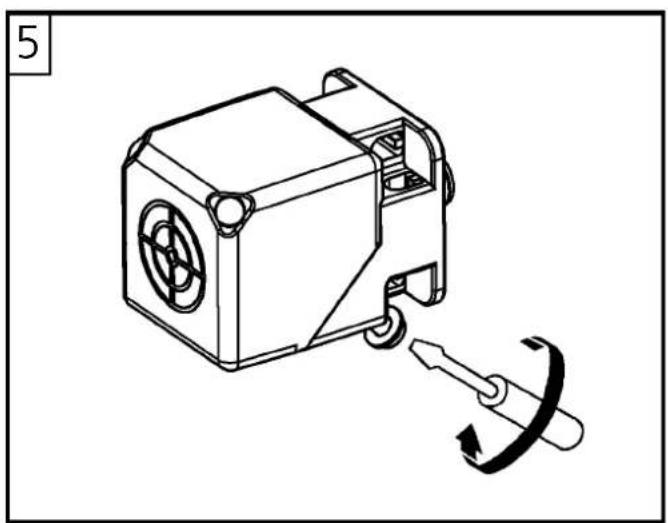

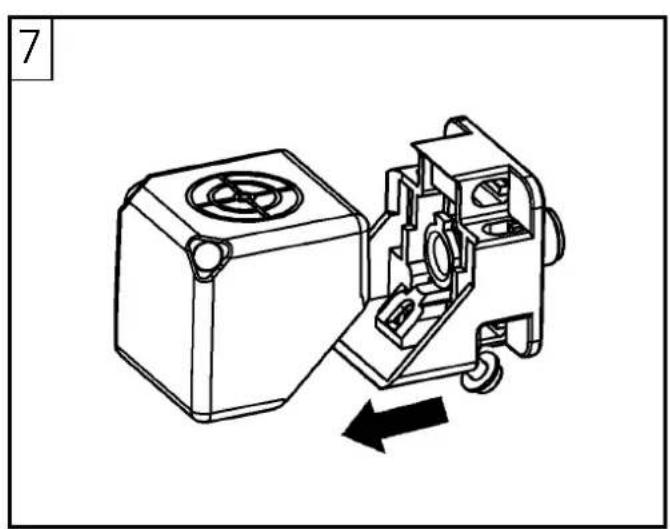

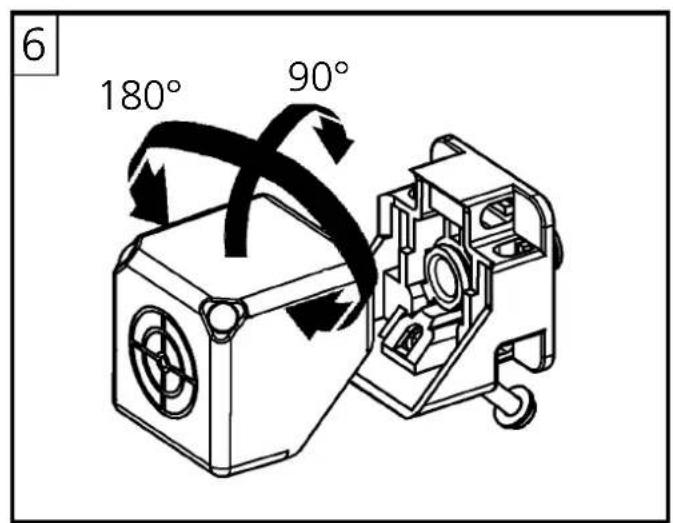

Die aktive Fläche ist im Auslieferungszustand nach vorn gerichtet (Abb. 5). Durch Lösen der Befestigungsschraube und Drehen des Sensorblocks (Abb. 5-8) kann die aktive Fläche seitlich ausgerichtet werden (Abb. 8).

Elektrischer Anschluss

Das Gerät damit nur von einer Elektrofachkraft installiert werden.

Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät nach den Angaben auf dem Typenschild an.

Der im Datenblatt angegebene Lastwiderstand damit nicht überzw. untersritten werden!

Inbetriebnahme / Betrieb

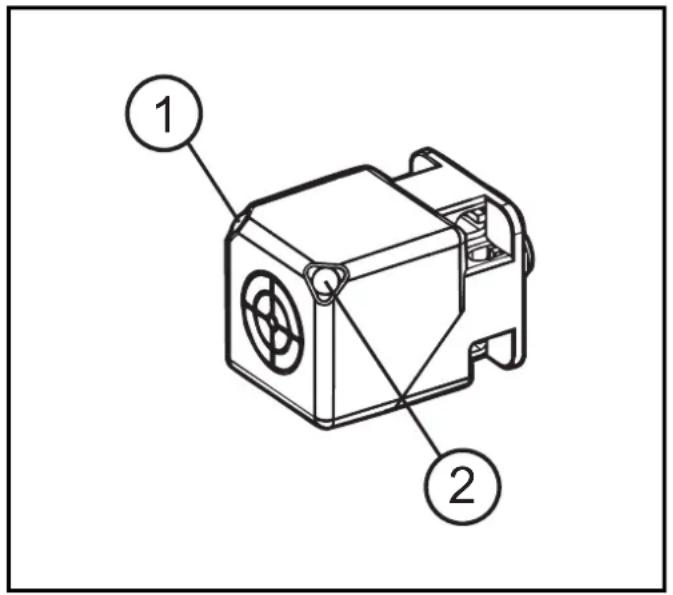

① LED grün.
Leuchtet, wenn
Versorgungsspannung anliegt.

② LED gelb. Leuchtet konstant, wenn sich das Objekt im Arbeitsbereich befindet. Außerhalb des Arbeitsbereiches beginnnt die LED zu blinken.

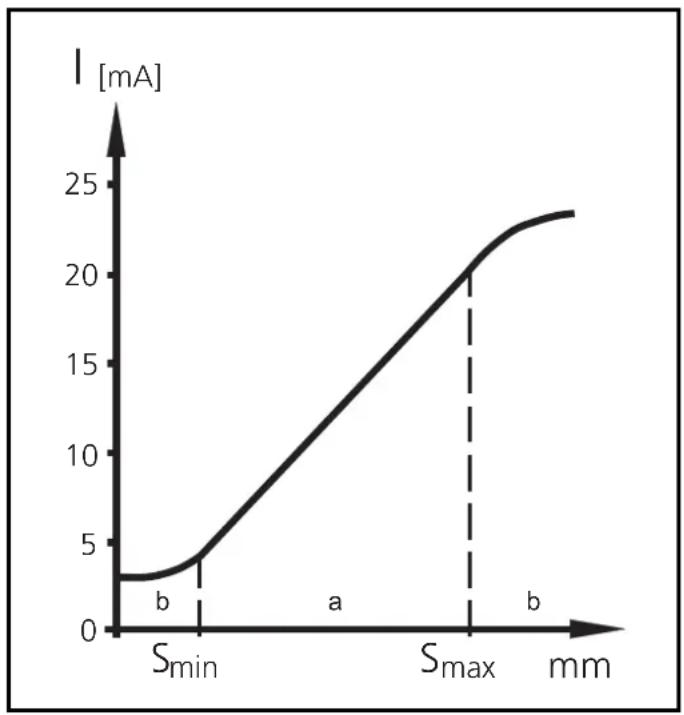

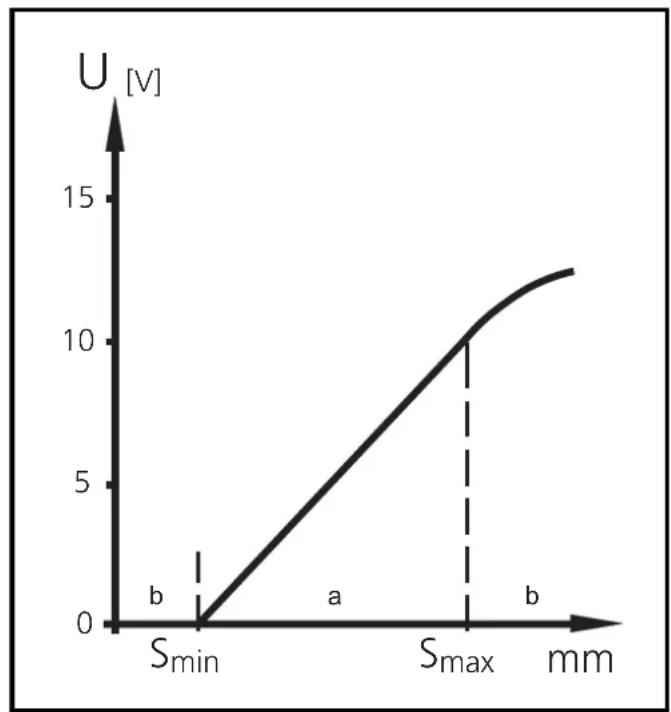

Ausgangskennlinien (schematisch)

a: Arbeitsbereich (s) --> LED leuchtet konstant

b: Warn-/ Fehlerbereich --> LED blinkt

S_ = Anfangspunkt Arbeitsbereich

S_ = Endpunkt Arbeitsbereich

Der Betrieb des Sensors ist wartungsfrei.

Für einwandfreies Funktionieren beachten:

Aktive Fläche und Freiraum von metallischen Ablagerungen und

Fremdkörpern freihalten.
