Produkttyp Induktiver Sensor
Marke IFM
Modell IIS719
Serie efector100®
Gewinde M30 x 1.5
Sensordurchmesser (d) 30 mm
Montageart Bündig / Nicht bündig
Erfassungsbereich (bündig) 15 mm
Erfassungsbereich (nicht bündig) 22 mm
Betriebsspannung 10…30 V DC
Schaltausgang PNP / NPN (je nach Ausführung)
Kabeldurchmesser 4,0 mm
Biegeradius 40 mm
Schutzart IP67
Umgebungstemperatur -25…+70 °C
Anzugsdrehmoment (mit Sicherungsscheibe, fettfrei) 195 Nm
Einbaulage Beliebig
Zulässiger Überdruck 5 bar (optional)
Werkstoff Gehäuse Edelstahl / Messing (je nach Ausführung)
Reinigung Mit trockenem Tuch, keine aggressiven Reinigungsmittel
Wartung Keine regelmäßige Wartung erforderlich
Sicherheitshinweise Vor Installation und Gebrauch Anleitung lesen; Anzugsdrehmoment nicht überschreiten

Häufig gestellte Fragen - IIS719 IFM

Wie installiere ich den induktiven Sensor IIS719?
Der Sensor kann bündig oder nicht bündig montiert werden. Beachten Sie die Mindestabstände zu benachbarten Sensoren (8-facher Erfassungsbereich bei paralleler oder gegenüberliegender Montage). Verwenden Sie eine Mutter und Sicherungsscheibe und ziehen Sie diese mit dem empfohlenen Drehmoment (195 Nm bei fettfreier Montage) an.
Welchen Erfassungsbereich hat der IIS719?
Der Erfassungsbereich beträgt 15 mm bei bündiger Montage und 22 mm bei nicht bündiger Montage.
Kann der Sensor in einer Umgebung mit Feuchtigkeit eingesetzt werden?
Ja, der Sensor hat die Schutzart IP67 und ist gegen zeitweiliges Untertauchen geschützt.
Wie schließe ich den Sensor elektrisch an?
Der Sensor verfügt über drei Adern: braun (BN) = Betriebsspannung, schwarz (BK) = Schaltausgang, blau (BU) = GND. Der Ausgang kann je nach Variante PNP oder NPN sein. Schließen Sie entsprechend Ihrer Steuerung an.
Was ist die maximale Schaltfrequenz?
Die maximale Schaltfrequenz liegt typischerweise bei 1000 Hz, abhängig von der Ausführung. Genaue Daten entnehmen Sie bitte dem Datenblatt.
Kann der Sensor zur Überwachung von metallischen Objekten verwendet werden?
Ja, der induktive Sensor erfasst alle metallischen Objekte, unabhängig von deren Beschaffenheit (z.B. Eisen, Edelstahl, Aluminium).
Welche Mindestabstände sind bei der Montage einzuhalten?
Bei paralleler Montage: mindestens 8-facher Erfassungsbereich. Bei gegenüberliegender Montage: mindestens 8-facher Erfassungsbereich. Dies verhindert gegenseitige Beeinflussung.
Ist eine regelmäßige Wartung erforderlich?
Nein, der Sensor ist wartungsfrei. Reinigen Sie ihn bei Bedarf mit einem trockenen, fusselfreien Tuch. Vermeiden Sie aggressive Reinigungsmittel.
Welches Anzugsdrehmoment ist für die Montage empfohlen?
Das maximale Anzugsdrehmoment beträgt 195 Nm bei Montage mit einer Sicherungsscheibe und fettfreier Oberfläche. IFM empfiehlt, 50 % des angegebenen Werts (ca. 97,5 Nm) zu verwenden, um eine sichere Montage zu gewährleisten.
Wo finde ich weitere technische Daten?
Detaillierte technische Daten und das Installationshandbuch finden Sie auf der IFM-Website unter www.ifm.com. Geben Sie dort die Modellnummer IIS719 ein.

Benutzerfragen zu IIS719 IFM

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Induktiver Sensor kostenlos im PDF-Format! Finden Sie Ihr Handbuch IIS719 - IFM und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. IIS719 von der Marke IFM.

BEDIENUNGSANLEITUNG IIS719 IFM

Installation Instructions

Inductive sensor

설치 안내문

유도형 센서

安装说明

电感式传感器

取扱説明書

高周波誘導式近接センサー

efector100®

IFSxxx

IGSxxx

IISxxx

Installation / 설치 / 安装 / 取付け

Flush / 매립형Non flush / 돌출형 Mutual interference/ 상호 간섭
齐平 / 埋込み可 非齐平 / 埋込み不可 相互 影响 / 相互干涉
IFM IIS719 - 1IFM IIS719 - 28 x sn
IFM IIS719 - 3IFM IIS719 - 4
Sn = $ensing distance 감지거리检测距离 検出距離
d = Diameter of the sensor 센서지름 传感器直径 センサー直径
H = Mounting hole마운팅 홀(hole)安装孔取付穴寸法
N = Nut dimensions너트 크기 螺母尺寸ナット二面幅

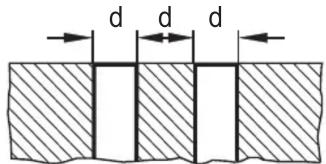

  • When mounting units of the same type, certain minimum distances have to be adhered to if the units are mounted opposite each other or in parallel.
  • 동일한 타입의 유닛을 장착할때 유닛이 서로 맞은편 또는 병렬로 마운팅되는 경우, 특정한 간격을 유지하여야 합니다.
  • 如果相同型号的传感器相对或平行安装,那么它们必须保持一定的距离。
  • 同機種のセンサーを取付けの際、センサーが対向方向または並列方向で取付けられている場合は、最小取付け間隔以上でご使用ください。

Electrical connection / 전기적 연결 / 电气连接 / 結線図

PNP/NPN
IFM IIS719 - 5IFM IIS719 - 6
IFM IIS719 - 7IFM IIS719 - 8
BN =brown갈색棕色茶色
BK =black흑색黑色黑色
BU =blue 청색 蓝色 青
cable diameter케이블 지름电缆直径ケーブル直径= 4.0 mm
bending radius굽힘 반경弯曲半径曲げ半径= 40.0 mm
Type Threadread Sn flushSn non flushdIFM IIS719 - 9IFM IIS719 - 10IFM IIS719 - 11
타입 쓰레드 Sn 매립형형 Sn 돌출형
型号 螺纹 Sn 齐平Sn 非齐平
タイプネジ切り検出距離 Sn埋込み可検出距離 Sn埋込み不可
IFS M12x1 4 mm 7mm 12 mm 12.5- 13 mm 17 mm25 Nm
IGSM18x1 8 mmm 12 mm18 mm 18.5- 19 mm 24mm 50 Nm
IISM30x1.515 mm22 mm30 mm30.5 - 31 mm36 mm195 Nm

*) The maximum tightening torques must not be exceeded. Installation has to be carried out using a nut and lock washer, free from grease. Depending on the installation conditions and surface characteristics, ifm recommends to use 50% of the indicated values, to ensure safe and reliable mounting.
*) 최대 조임토크는 초과되지 않아야 합니다. 설치는 윤활유가 없는 너트와 잠금 와셔를 사용하여 수행되어 야 합니다. 설치조건 및 표면특성에 따라 ifm은 신뢰있고 안전한 마운팅을 보장하기 위하여 표시된 값의 50 %를 사용할 것을 권장합니다.
*)不能超过拧紧扭矩的最大值。在没有润滑的情况下安装必须使用螺母和锁紧垫圈。根据不同的安装条件和表面特性,为了保证可靠安全的安装,易福门推荐的拧紧扭矩为指定值的50%。
*) 締付け許容トルクは記載値を超えないようにしてください。取付けは添付締付けナット及びワッシャーを油分のない状態でご使用した場合です。取付け状態と取付け面にもよりますが、安全で確実な取付けのためにはifm社は記載値の50%の締付けトルクを推奨しています。

Tightening torque by mounting with lockwasher / 잠금와셔로 마운팅시 조임 토크 / 通过拧紧垫圈安装的拧紧扭矩 / ワッシャー使用時の締付けトルク

IFM IIS719 - 12

line | Current (Nm) | IFSxxx | IGSxxx | IISxxx | | ------------ | ------ | ------ | ------ | | 12 | 0 | 0 | 0 | | 25 | 3 | 0 | 0 | | 97.5 | 0 | 3 | 0 |
1Torque토크扭矩トルク
2Degradation불량화退化ハウジング強度の低下
3Damage손상损害破損
---Lubricated윤활된在润滑的情况下油分あり
——Greaseless윤활유가 없는在没有润滑的情况下油分なし
ifm recommendationifm 추천易福门推荐ifm社の推奨

Safety instructions / 안전 안내문 / 安全安装説明 / 安全上の注意

- Please read carefully the instructions and precautions before installing and using the sensor.

- Please keep this document for future reference.

- 센서의 설치 및 사용 이전에 안내 및 주의사항을 주의하여 읽어보시기 바랍니다..

-필요한 경우를 위하여 이 문서를 보관하십시오.

- 请您在安装及使用传感器前仔细阅读说明书和注意事项。

- 请妥善保存该手册以备日后参考。

・センサーの設置時及びご使用前に説明と事前注意事項を必ずお読みください。

- 本取扱説明書はご使用の際にいつでもご覧頂けますよう大切に保管してください。

Your contacts in Asia / 아시아 지역 연락처 / 亚洲联系方式 / アジア地域のご連絡先
CN 중국中国 中国 www.ifm.com/cn
JP 일본 日本 日本 www.ifm.com/jp
IND 인도印度 インド www.ifm.com/in
KR 한국 韩国 韓国 www.ifm.com/kr
SGP 싱가포르 新加坡 シンガポール www.ifm.com/sg
MY 말레이시아 马来西亚 マレーシアwww.ifm.com/my
TW대만 台湾 台湾 www.ifm.com/tw
HK 홍콩香港 香港 www.ifm.com/hk
