II5696 - Induktiver Sensor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Induktiver Sensor
Marke	IFM
Modell	II5696
Erkennungsprinzip	Induktiv, berührungslos
Nennschaltabstand (Sn)	Siehe Etikett (typischerweise 4 mm für bündigen Einbau oder 8 mm für nicht bündigen Einbau)
Einbauart	Bündig oder nicht bündig (je nach Modell)
Elektrischer Anschluss	3-Leiter (L+, L-, Ausgang) mit Kabel
Versorgungsspannung	10–36 V DC (gemäß Etikett)
Ausgangsstrom	Bis zu 200 mA
Elektrischer Schutz	Verpolungsschutz, Kurzschlussschutz
Gehäusematerial	Nickelbeschichtetes Messing oder Edelstahl
Schutzart	IP67
Umgebungstemperatur	-25 °C bis +70 °C
Statusanzeige	Gelbe LED (Ausgang aktiv)
Abmessungen	Durchmesser 12 mm, Länge 60 mm (Schätzung)
Gewicht	Ca. 30 g
Wartung und Reinigung	Mit einem trockenen, nicht scheuernden Tuch reinigen
Sicherheit	Vor jedem Eingriff die Spannungsversorgung trennen
Ersatzteile	Keine austauschbaren Teile; gesamtes Gerät ersetzen
Reparierbarkeit	Nicht reparierbar, Einheit ersetzen

Häufig gestellte Fragen - II5696 IFM

Was ist der Schaltabstand des Sensors II5696?

Der Nennschaltabstand (Sn) ist auf dem Etikett des Sensors angegeben. Er hängt von der Einbauart (bündig oder nicht bündig) ab. Typischerweise beträgt er 4 mm bei bündigem Einbau und 8 mm bei nicht bündigem Einbau.

Wie wählt man zwischen bündigem und nicht bündigem Einbau?

Der bündige Einbau ermöglicht das Versenken des Sensors im Metall ohne Schaltabstandsverlust. Der nicht bündige Einbau erfordert einen Freiraum um die aktive Fläche. Siehe Abbildungen 1 und 2 der Anleitung für die Freizonen.

Welche Materialien erkennt der Sensor?

Der Sensor erkennt alle Metalle (Stahl, Aluminium, Kupfer usw.). Der Schaltabstand ist bei Stahl maximal (100% Sn) und bei anderen Metallen reduziert (z.B. Aluminium etwa 40% Sn).

Wie wird der Sensor elektrisch angeschlossen?

Schalten Sie die Anlage spannungsfrei. Schließen Sie die Adern L+ (braun), L- (blau) und den Ausgang (schwarz) gemäß dem Schaltplan in der Anleitung an. Wenn die Kabellänge 30 m überschreitet oder der Querschnitt >0,5 mm² beträgt, verwenden Sie ein abgeschirmtes Kabel und halten Sie es von Störquellen fern.

Was tun, wenn der Sensor nicht richtig schaltet?

Überprüfen Sie die Versorgungsspannung, den Anschluss und die Last. Bei 2-Leiter-Sensoren kann eine zu geringe Last zu Fehlern führen; fügen Sie einen parallel geschalteten Widerstand hinzu. Kapazitive Lasten können den Ausgangsstrom beim Einschalten überschreiten.

Können mehrere Sensoren in Reihe geschaltet werden?

Ja, aber berücksichtigen Sie den Spannungsabfall jedes Geräts. Die Spannungsversorgung muss eine ausreichende Spannung für alle Sensoren bereitstellen.

Können mehrere Sensoren parallel geschaltet werden?

Die Parallelschaltung wird für 2-Leiter-Sensoren nicht empfohlen. Verwenden Sie sie nur in Ausnahmefällen und überprüfen Sie die ordnungsgemäße Funktion.

Wie reinigt und wartet man den Sensor?

Reinigen Sie die aktive Fläche mit einem trockenen, nicht scheuernden Tuch. Verwenden Sie keine chemischen Reinigungsmittel. Überprüfen Sie regelmäßig den Zustand von Kabel und Gehäuse.

Wie hoch ist die Lebensdauer des Sensors?

IFM-Induktivsensoren haben eine lange Lebensdauer, typischerweise mehrere Millionen Schaltzyklen. Es gibt keine Verschleißteile.

Wo finde ich die vollständige Anleitung für den II5696?

Sie können die kostenlose PDF-Anleitung auf notice-facile.com herunterladen. Sie enthält alle Informationen zu Montage, Anschluss und detaillierten technischen Daten.

BEDIENUNGSANLEITUNG II5696 IFM

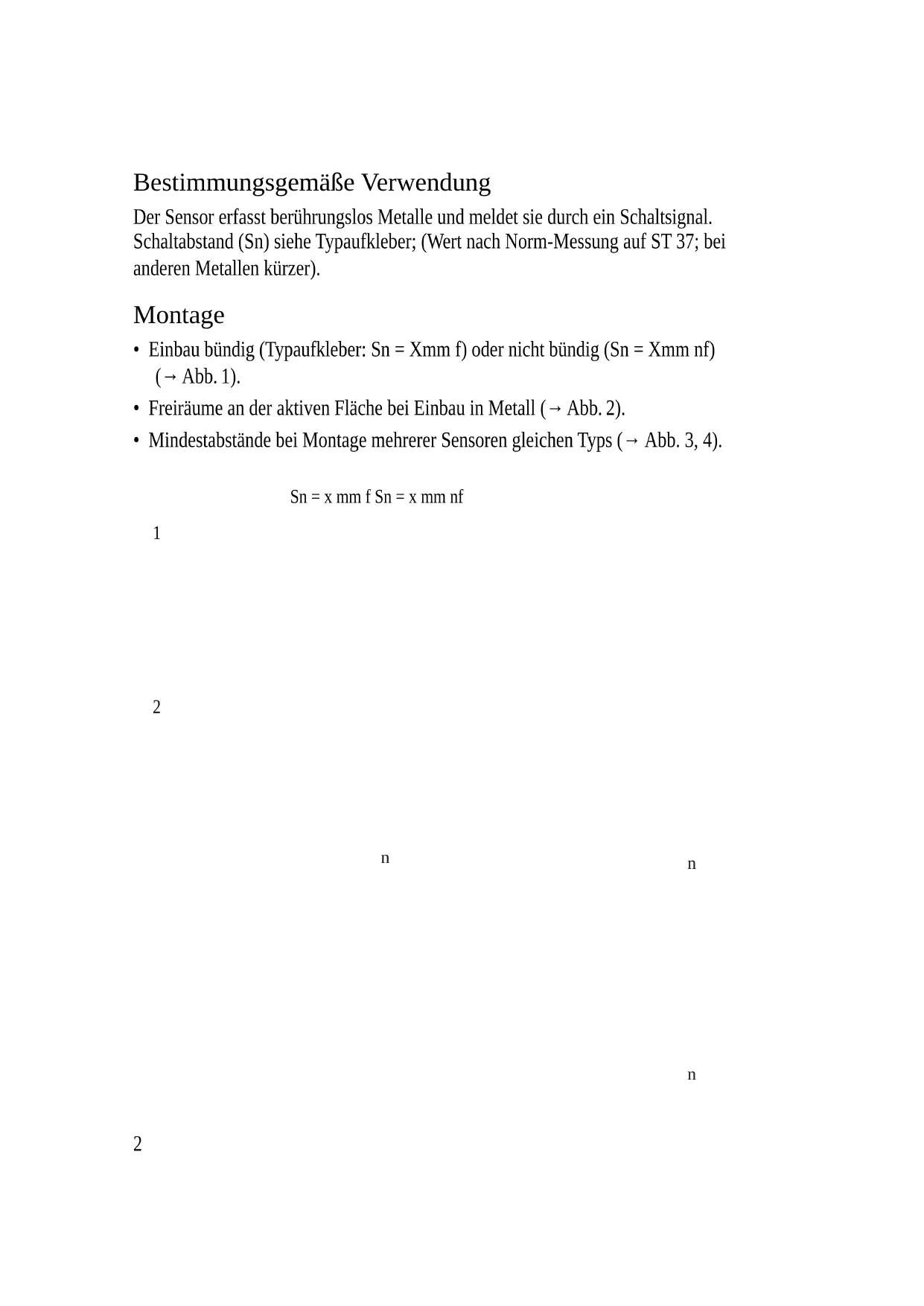

Bestimmungsgemäß Verwendung

Der Sensor erfasst berührungslos Metalle und meldet sie durch ein Schaltsignal. Schaltabstand (Sn) siehe Typaufkleber; (Wert nach Norm-Messung auf ST 37; bei anderen Metallen kürzer).

Montage

• Einbau bündig (Typaufkleber: Sn = Xmm f) oder nicht bündig (Sn = Xmm nf) ( Abb. 1).
  Freiräume an der aktiven Flächbe bei Einbau in Metall (→ Abb. 2).

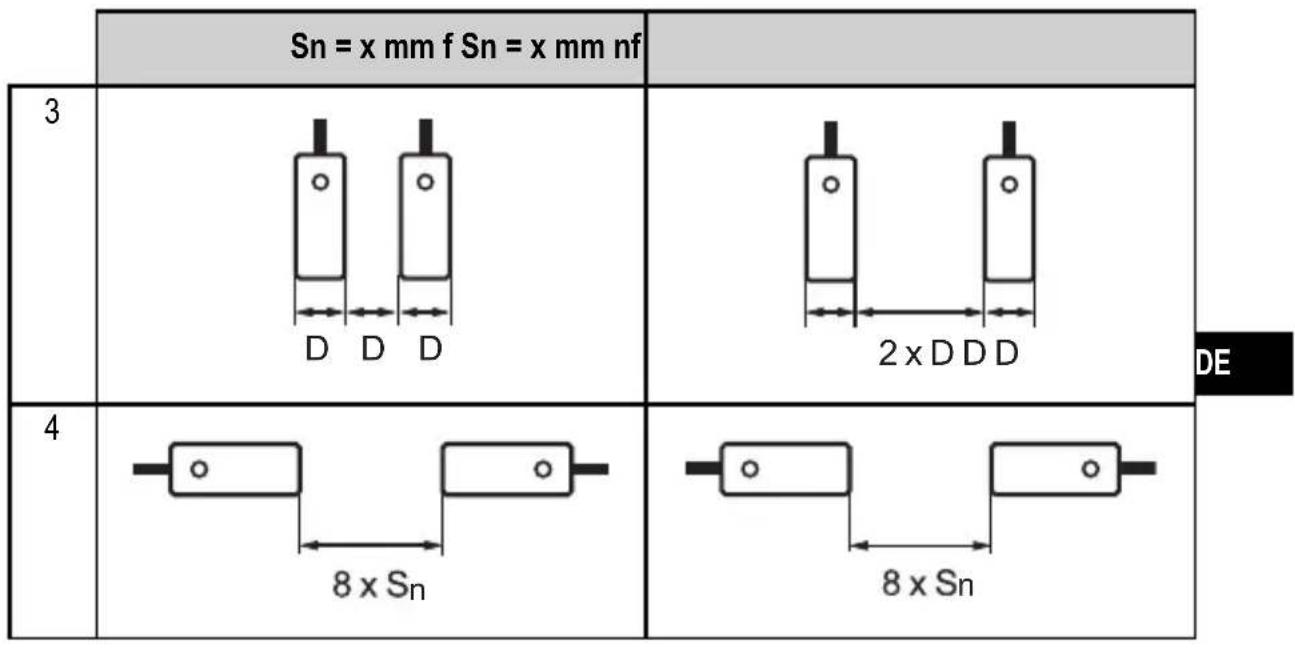

• Mindestabstände bei Montage mehrerer Sensoren gleichen Typs ( Abb. 3, 4).

$$ \mathrm {S n} = \mathrm {x m m f S n} = \mathrm {x m m n f} $$

1

2

n

n

Elektrischer Anschluss

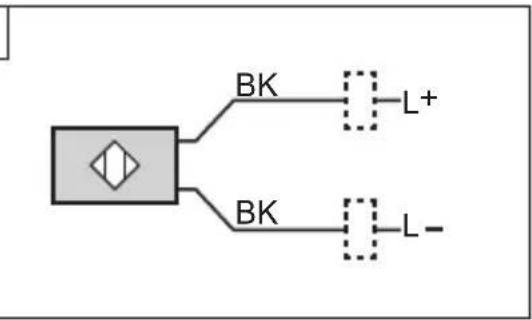

Schalten Sie die Anlage spannung\-5 frei und schlieben Sie das Gerät an(\rightarrow$ Abb. 5).

• Bei Kabellänge >30m und Adern >0,5mm^2 sollenn Sie das Kabel getrennt von Störquellen verlegen (ca. 50 cm Abstand) oder ein abgeschirmtes Kabel verwenden.
• Schließen Sie die Last an, bevor Sie die Betriebsspannung einschalten.
• Halten Sie die Werte für Strombelastbarkeit und Mindestlaststrom ein.
• Wenn Sie kapazitive Lasten verwenden: Stellen Sie safer, dass die Kurzzeit-Strom belastbarkeit nicht übersritten wird.

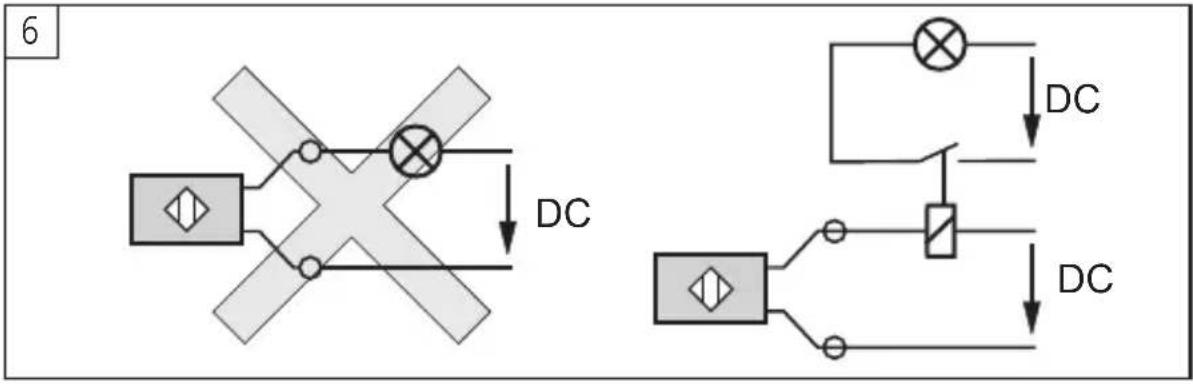

Schlieben Sie Lasten mit geringem Widerstand (z. B. Gluhampen) nicht direkt an den Sensor an. Schalten Sie diese Lasten über ein Relais ( Abb. 6):

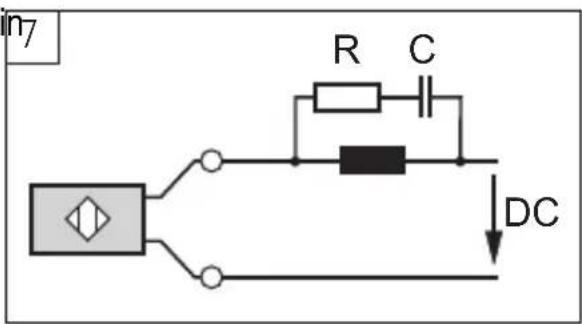

Bei induktiven Lasten sollenn Sie RC-Glied parallel zur Last schalten ( Abb.7).

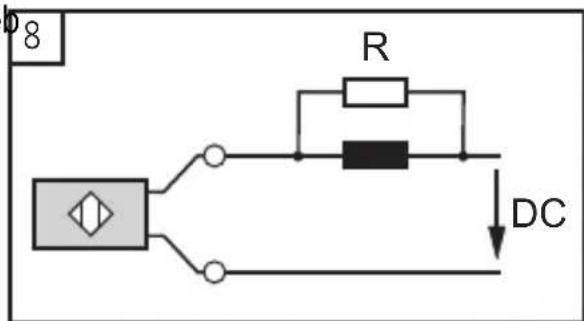

Ist die Last zu gering fur den Betri von 2-Leiter-Sensoren, kann es zu Fehlfunktionenkommen. Schalten Sie in thisem Fall einen Widerstand parallel zur Last ( Abb.8).

• Bei Reihenschaltung müssen Sie den Spannungsabfall je Gerät in Rechnung stellen.

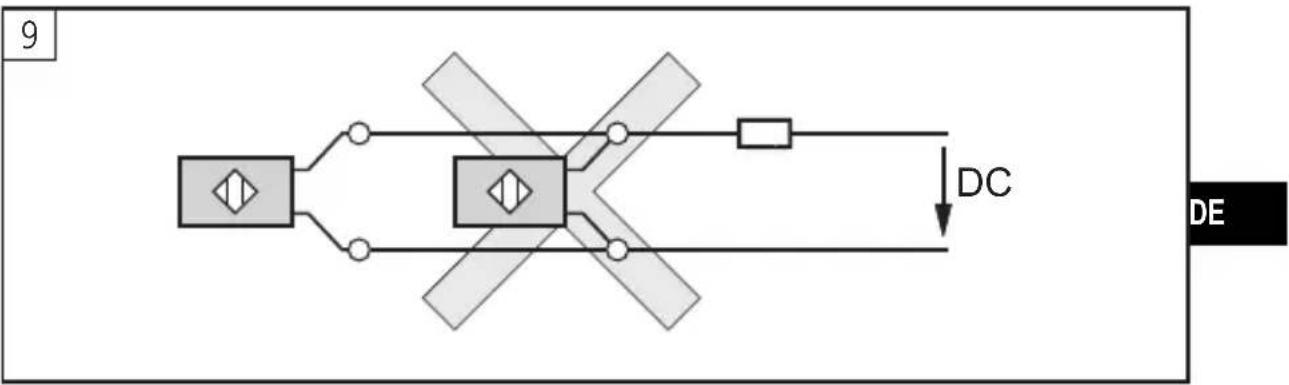

• Parallelschaltung von 2-Leiter-Geräten sollenn Sie vermeiden (verwenden Sie sie nur in speziellen Ausnahmefällen; prufen Sie in jedem Fall die sichere Funktion; → Abb. 9):

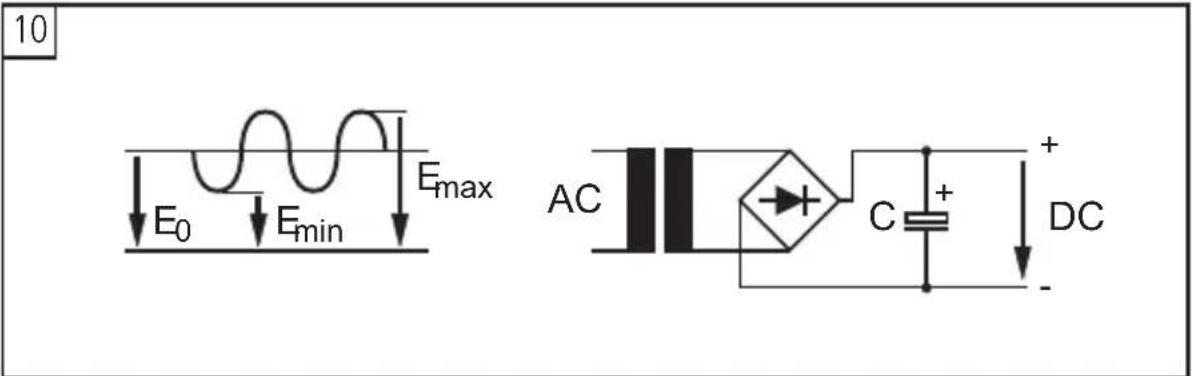

Die Versorgungsspannung muss die auf dem Typaufkleber angegebenen Werte einhalten. Ist sie nicht stabilisiert, sollen den Sie einen Kondensator anschließen (bei 24 V und 1 A beispelseweise einen Kondensator von 1000 F , 50 WV; → Abb 10):
