II5696 - Capteur inductif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur inductif
Marque	IFM
Modèle	II5696
Principe de détection	Inductif, sans contact
Portée nominale (Sn)	Voir étiquette (typiquement 4 mm pour montage encastré ou 8 mm pour non encastré)
Type de montage	Encastrable ou non encastré (selon modèle)
Raccordement électrique	3 fils (L+, L-, sortie) avec câble
Tension d'alimentation	10–36 V DC (selon étiquette)
Courant de sortie	Jusqu'à 200 mA
Protection électrique	Protection contre les inversions de polarité, les courts-circuits
Matériau du boîtier	Laiton nickelé ou acier inoxydable
Indice de protection	IP67
Température ambiante	-25 °C à +70 °C
Affichage d'état	LED jaune (sortie active)
Dimensions	Diamètre 12 mm, longueur 60 mm (estimation)
Poids	Environ 30 g
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Débrancher l'alimentation avant toute intervention
Pièces détachées	Aucune pièce détachable ; remplacer l'appareil complet
Réparabilité	Non réparable, remplacer l'unité

FOIRE AUX QUESTIONS - II5696 IFM

Quelle est la portée de détection du capteur II5696 ?

La portée nominale (Sn) est indiquée sur l'étiquette du capteur. Elle dépend du type de montage (encastré ou non). Typiquement, elle est de 4 mm pour un montage encastré et 8 mm pour non encastré.

Comment choisir entre montage encastré et non encastré ?

Le montage encastré permet de noyer le capteur dans le métal sans perte de portée. Le montage non encastré nécessite un dégagement autour de la face active. Consultez les figures 1 et 2 de la notice pour les zones de dégagement.

Quels matériaux le capteur détecte-t-il ?

Le capteur détecte tous les métaux (acier, aluminium, cuivre, etc.). La portée est maximale pour l'acier (100% de Sn) et réduite pour les autres métaux (ex: aluminium environ 40% de Sn).

Comment raccorder électriquement le capteur ?

Mettez l'installation hors tension. Raccordez les fils L+ (brun), L- (bleu) et la sortie (noir) selon le schéma de la notice. Si la longueur de câble dépasse 30 m ou la section est >0,5 mm², utilisez un câble blindé et éloignez-le des sources parasites.

Que faire si le capteur ne commute pas correctement ?

Vérifiez la tension d'alimentation, le raccordement et la charge. Pour les capteurs 2 fils, une charge trop faible peut causer des défauts ; ajoutez une résistance en parallèle. Les charges capacitives peuvent dépasser le courant de sortie à l'appel.

Peut-on brancher plusieurs capteurs en série ?

Oui, mais tenez compte de la chute de tension de chaque appareil. L'alimentation doit fournir une tension suffisante pour tous les capteurs.

Peut-on brancher plusieurs capteurs en parallèle ?

Le montage en parallèle est déconseillé pour les capteurs 2 fils. Utilisez-le seulement dans des cas exceptionnels et vérifiez le bon fonctionnement.

Comment nettoyer et entretenir le capteur ?

Nettoyez la face active avec un chiffon sec et non abrasif. N'utilisez pas de produits chimiques. Vérifiez régulièrement l'état du câble et du boîtier.

Quelle est la durée de vie du capteur ?

Les capteurs inductifs IFM ont une longue durée de vie, typiquement plusieurs millions de cycles de commutation. Aucune pièce d'usure n'est présente.

Où trouver la notice complète du II5696 ?

Vous pouvez télécharger la notice PDF gratuite sur notice-facile.com. Elle contient toutes les informations de montage, raccordement et caractéristiques détaillées.

MODE D'EMPLOI II5696 IFM

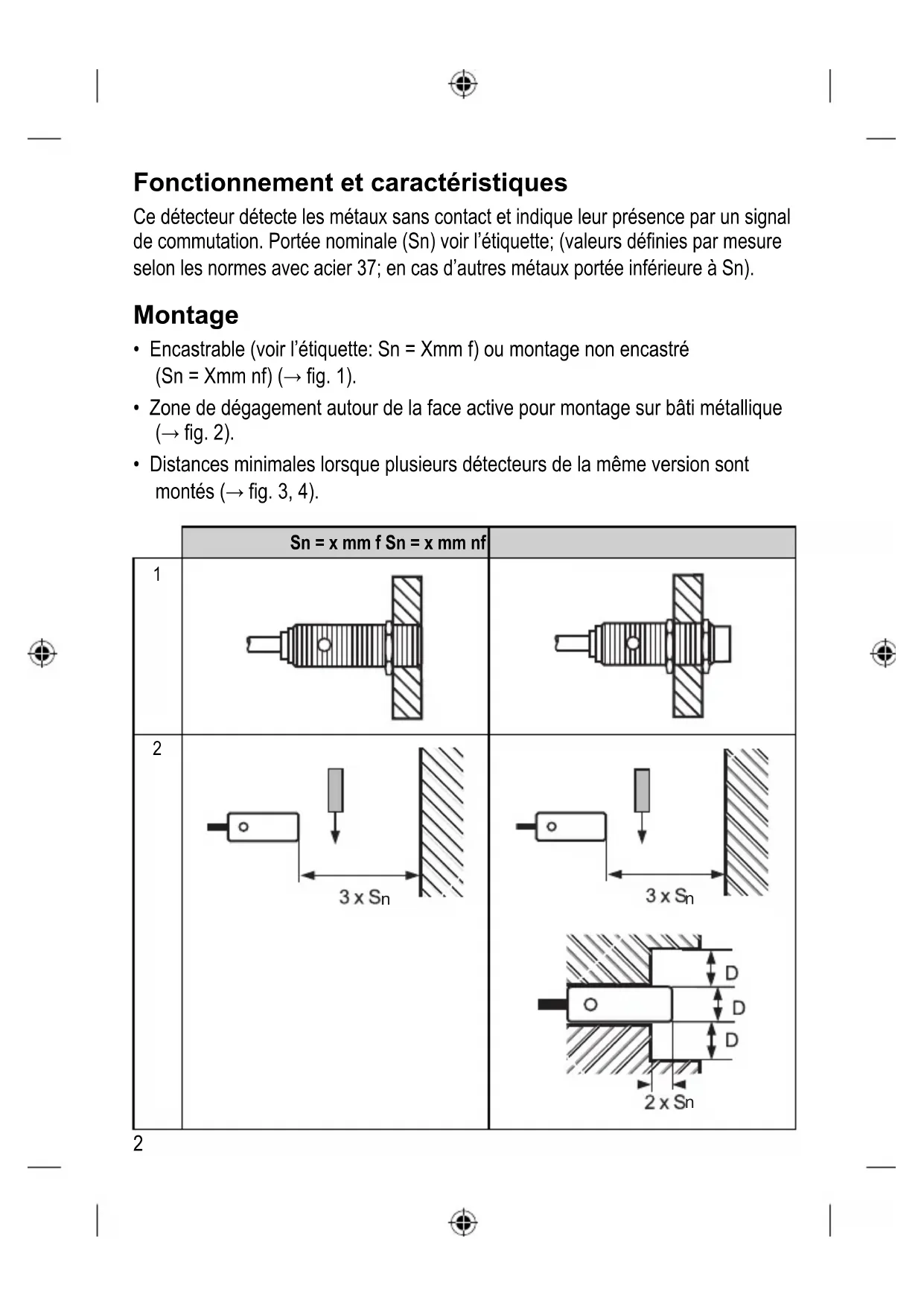

Fonctionnement et caractéristiques

Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn) voir l'étiquette; (valeurs définies par mesure selon les normes avec acier 37; en cas d'autres métaux portée inférieure à Sn).

Montage

• Encastrable (voir l'étiquette: Sn = Xmm f) ou montage non encastré (Sn = Xmm nf) (→ fig. 1).
• Zone de dégagement autour de la face active pour montage sur bâti métallique (→ fig. 2).

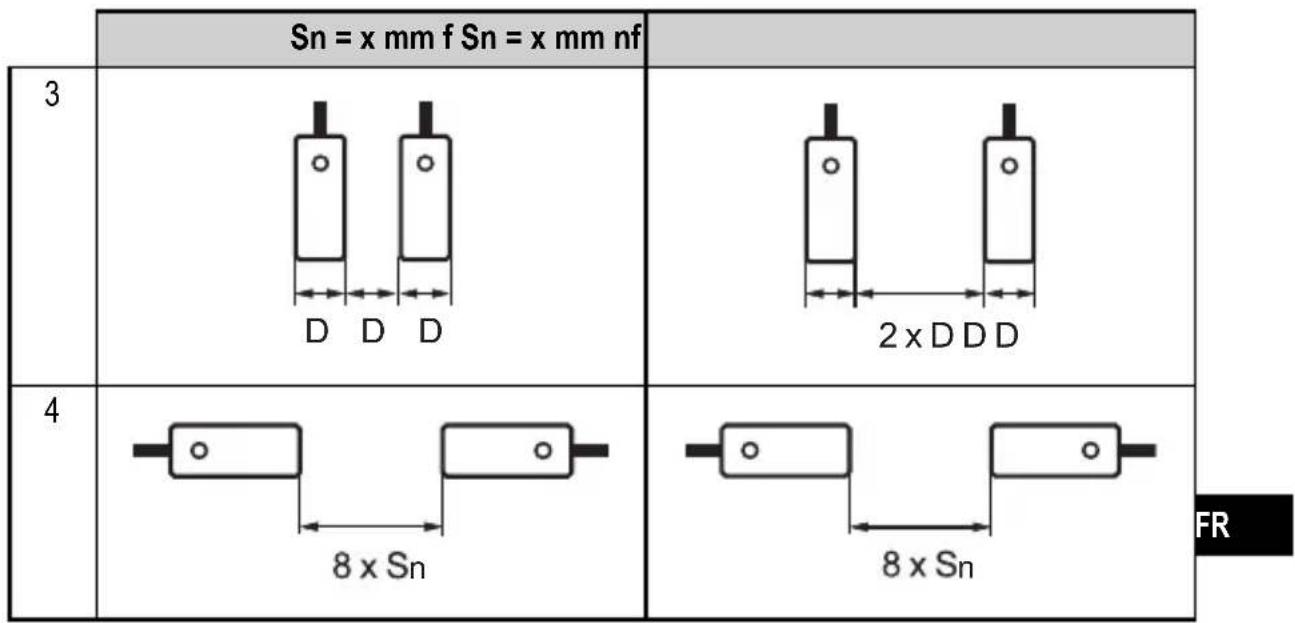

• Distances minimales lorsque plusieurs détecteurs de la même version sont montés (→ fig. 3, 4).

Sn = x mm f Sn = x mm nf
1
2

Raccordement électrique

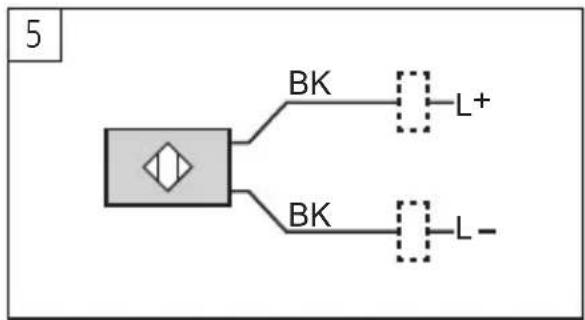

• Mettre l'installation hors tension avant le raccordement d'appareil (→ fig. 5).

• Si le câble est d'une longueur supérieure à 30 m et si les fils sont supérieurs à 0,5mm², le câble devra être installé séparément des sources parasites (à une distance d'env. 50 cm) ou un câble blindé devra être utilisé. Raccorder la charge avant la mise sous tension.
• Les valeurs d'intensité de courant / courant de sortie minimum doivent être respectées.
• Si des charges capacitives sont utilisées, il faut s'assurer que le courant de sortie à l'appel n'est pas dépassé.

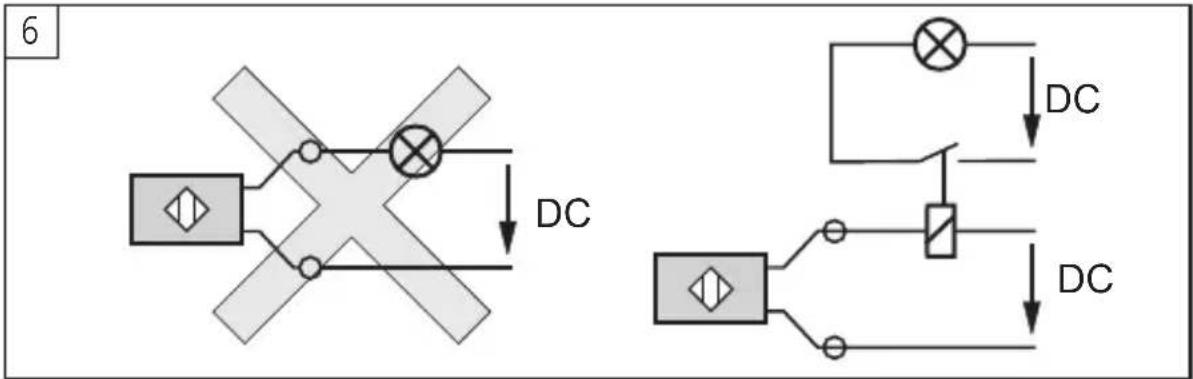

Ne pas raccorder des charges d'une faible résistance (par ex. lampes) directement à un détecteur. Commuter ces charges via un relais ( fig. 6):

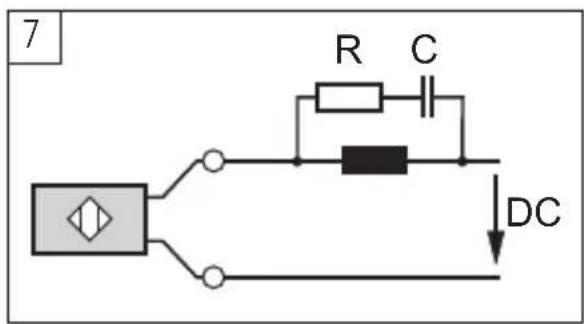

Pour les charges inductives, un circuit RC doit être monté en parallèle à la charge ( fig. 7).

Pour les détecteurs 2 fils, une charge trop faible peut causer un mauvais fonctionnement. Dans ce cas, une résistance doit être montée en parallèle sur la charge ( fig. 8).

• En cas de montage en série, la chute de tension de chaque appareil doit être prise en compte.
• Eviter le montage en parallèle des appareils 2 fils (à utiliser uniquement dans les cas exceptionnels, vérifier le bon fonctionnement, → fig. 9):

La tension d'alimentation doit correspondre aux valeurs indiquées sur l'étiquette. Si elle n'est pas stabilisée, un condensateur devrait être raccordé (à 24 V et 1 A par exemple un condensateur de 1000 F, 50 V, → fig. 10):
