Produkttyp	Induktiver Sensor NAMUR
Marke	IFM
Modell	NG5019
Kategorie	Induktiver Sensor für explosionsgefährdete Bereiche (ATEX)
ATEX-Klassifizierung (Version T6)	Ex ia IIB T6 Ga, Ta -20...70°C
ATEX-Klassifizierung (Version T5)	Ex ia IIB T5 Ga, Ta -20...80°C
ATEX-Baumusterprüfbescheinigung	PTB01ATEX2191, BVS04ATEXE153X
IECEx-Zertifikat	IECEx BVS 06.0003X
Maximale Spannung (Ui)	15 V
Maximaler Strom (Ii)	50 mA
Maximale Leistung (Pi)	120 mW
Interne Induktivität (Li)	49 μH
Interne Kapazität (Ci)	146 nF
Zulässige Umgebungstemperatur (T6)	-20 bis 70°C
Zulässige Umgebungstemperatur (T5)	-20 bis 80°C
Anschluss	Eigensichere Stromkreise
Sicherheitshinweise	Montage durch kompetentes Personal. Die ATEX-Bestimmungen einhalten. Elektrostatische Aufladungen vermeiden.
Wartung und Reparatur	Keine Reparatur möglich. Bei Defekt den Hersteller kontaktieren.
Verwendung	Explosionsgefährdete Bereiche (Zonen 0, 1, 2, 20, 21, 22 gemäß Kennzeichnung)
Hauptfunktion	Berührungslose Erfassung von Metallobjekten in explosionsgefährdeten Bereichen

Häufig gestellte Fragen - NG5019 IFM

Wie installiere ich den Sensor NG5019 in einem ATEX-Bereich?

Die Installation muss von kompetentem Personal durchgeführt werden, das die Schutzklassen und ATEX-Bestimmungen kennt. Die geltenden Dokumente und Installationsvorschriften sind zu beachten.

Was sind die maximalen elektrischen Werte des Sensors?

Die maximale Spannung (Ui) beträgt 15 V, der maximale Strom (Ii) 50 mA und die maximale Leistung (Pi) 120 mW.

Kann ich diesen Sensor in Zone 0 verwenden?

Ja, für die Versionen mit Kennzeichnung Ga (Zone 0). Das Modell NG5019 ist nach Ex ia IIB T6 Ga oder T5 Ga zertifiziert, daher für Zone 0 geeignet.

Wie reinige ich den Sensor NG5019?

Es ist kein spezifisches Reinigungsverfahren beschrieben. Elektrostatische Aufladungen auf Kunststoffteilen vermeiden. Falls erforderlich, ein weiches Tuch ohne aggressive Reinigungsmittel verwenden.

Was tun bei einem Defekt des Sensors?

Das Produkt darf nicht verändert werden und es ist keine Reparatur möglich. Bei Defekt den Hersteller kontaktieren (Kontaktdaten auf dem Deckblatt der Anleitung).

Welche Konformitätszertifikate hat der Sensor?

Der Sensor besitzt eine ATEX-Baumusterprüfbescheinigung (PTB01ATEX2191, BVS04ATEXE153X) und ein IECEx-Zertifikat (IECEx BVS 06.0003X).

Was ist die zulässige Umgebungstemperatur für den NG5019?

Für die Version T6: -20 bis 70°C; für die Version T5: -20 bis 80°C. Die Kennzeichnung auf dem Gerät überprüfen.

Wie schließe ich den Sensor NG5019 an?

Nur an zugelassene eigensichere Stromkreise anschließen, die die maximalen Werte (Ui=15V, Ii=50mA, Pi=120mW) nicht überschreiten. Die Polarität und die Herstellerspezifikationen beachten.

Kann ich das Kabel des Sensors ersetzen?

Nein, Änderungen sind nicht zulässig. Der Sensor muss unverändert verwendet werden. Bei beschädigtem Kabel den gesamten Sensor ersetzen.

Wo finde ich die vollständige Anleitung für den NG5019?

Die vollständige Anleitung ist im PDF-Format auf der Website notice-facile.com verfügbar. Sie können sie kostenlos herunterladen oder eine Übersetzung in Ihre Sprache anfordern.

BEDIENUNGSANLEITUNG NG5019 IFM

(Ex-Schutz relevanter Teil)

Induktiver Sensor NAMUR

1. Nach der ATEX-Richtlinie 2014/34/EU (ATEX) muss bei der Inbetriebnahme eines Gerätes oder eines Schutzsystems innerhalb der Mitgliedsstaaten der Europäischen Union (EU) die Originalbetriebsanleitung und eine Übersetzung dieser Betriebsanleitung in der oder den Sprache(n) des EU-Verwendungslandes mitgeliefert werden.
2. Sollte dieser Lieferung keine Betriebsanleitung oder EU Konformitätserklärung in der Sprache des EU-Verwendungslandes beiliegen, kann diese bei Ihr dem Handler (siehe Lieferschein) oder beim Hersteller (siehe Deckblatt / Rückseite) angefordert werden.
3. Das Produkt darf nur durch fachkundiges Personal in Betrieb genommen werden. Wir weisen zudem ausdrücklich darauf auf hin, dass jegliche Haftung ausgeschlossen ist, die thereaus resultiert, dass das Gerät ohne die entsprechende Betriebsanleitung in der Sprache des EU-Verwendungslandes in Betrieb genommen wurde.

EE Eesti keel

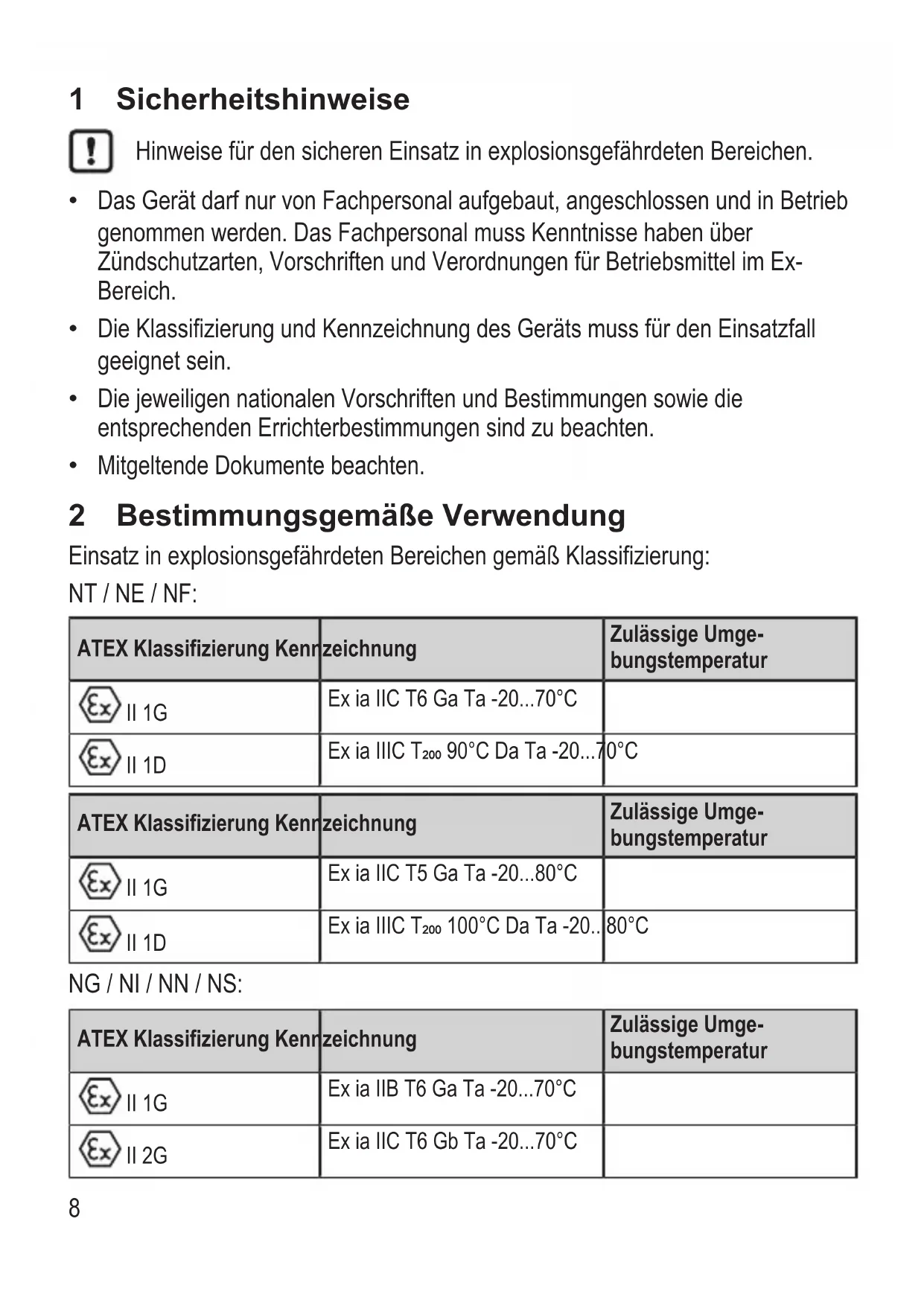

1 Sicherheitshinweise

Hinweise für den sicheren Einsatz in explosionsgeführdeten Bereichen.

• Das Gerätarf nur von Fachpersonal aufgebaut, angeschlossen und in Betrieb genommen werden. Das Fachpersonal muss Kenntnisse haben über Zündschutzarten, Vorschriften und Verordnungen für Betriebsmittel im Ex-Bereich.
  Die Klassifizierung und Kennzeichnung des Geräts muss für den Einsatzfall geeignet sein.
• Die jeweiligen nationalen Vorschriften und Bestimmungen sowie die entsprechenden Errichterbestimmungen sind zu beachten.
  Mitgeltende Dokumente beachten.

2 Bestimmungsgemäß Verwendung

Einsatz in explosionsgeführdeten Bereichen gemäß Klassifizierung:

NT/NE/NF:

ATEX Klassifizierung Kennr	zeichnung	Zulässige Umge-bungstemperatur
ΞxII 1G	Ex ia IIC T6 Ga Ta -20...70°C
ΞxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
ATEX Klassifizierung Kennr	zeichnung	Zulässige Umge-bungstemperatur
ΞxII 1G	Ex ia IIC T5 Ga Ta -20...80°C
ΞxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS:

ATEX Klassifizierung Kennr	zeichnung	Zulässige Umge-bungstemperatur
ΞxII 1G	Ex ia IIB T6 Ga Ta -20...70°C
ΞxII 2G	Ex ia IIC T6 Gb Ta -20...70°C
ΞxII 1D	Ex ia IIC T200 90°C Da Ta -20...7	0°C
ATEX Klassifizierung Kennr	zeichnung	Zulässige Umge-bungstemperatur
ΞxII 1G	Ex ia IIB T5 Ga Ta -20...80°C
ΞxII 2G	Ex ia IIC T5 Gb Ta -20...80°C
ΞxII 1D	Ex ia IIC T200 100°C Da Ta -20..	80°C

Baumusterprüfbescheinigung:

EU:PTB01ATEX2191,BVS04ATEXE153X
IEC:IECExBVS06.0003X

Die Anforderungen folgender Normen werden erfüllt:

EN IEC 60079-0:2018, EN 60079-11:2012
IEC 60079-0:2017, IEC 60079-11:2011

Anschluss nur an eigensichere Stromkreise, die mit Baumusterprüfbescheinigung zugelassen sind und folgende Höchstwerte nicht überschreiben:

Ui = 15 V, li = 50 mA, Pi = 120 mW

Maximal wirksame innere Induktivität (Li) und Kapazität (Ci):

Artikelnummer Innere Induktiv	tät (Li) in μH Innere Kapazität	Ci) in nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montage

Gerat und Kabel vor Zerstörung schützen.
Statische Aufladungen an Kunststoffgeräten und Kabeln vermeiden.
Zur Vermeidung von elektrostatischer Aufladung metallische Teile (Steckergehause, Befestigungselemente, Schutzgehause usw.) in den Potentialausgleich einbeziehen.
Gerät nicht in die Trennwand zwischen verschiedenen Zonen einbauen.
Beim Einsatz in Zone 0 die Kabeldosen vor intensiver elektrostatischer Aufladung schützen.

3.1 Besondere Bedingungen für den sicheren Betrieb

Die Kennzeichnung immer der Betriebsanleitung enthalten, da sie aus Platzgründen nicht vollständig auf dem Gerät aufgebracht sein konnte.

4 Wartung, Instandsetzung und Entsorgung

Es dürfen keine Änderungen am Gerät vorgenommen werden; Reparaturen sind nicht möglich. Im Fehlerfallitte an den Hersteller wenden.

Bei Bedarf können Datenblätter oder Baumusterprübschesingungen / Zertifikate beim Hersteller angefordert werden ( Deckblatt / Rückseite).
