Type de produit	Capteur inductif NAMUR
Marque	IFM
Modèle	NG5019
Catégorie	Capteur inductif pour zones explosives (ATEX)
Classification ATEX (version T6)	Ex ia IIB T6 Ga, Ta -20...70°C
Classification ATEX (version T5)	Ex ia IIB T5 Ga, Ta -20...80°C
Certificat d'examen de type ATEX	PTB01ATEX2191, BVS04ATEXE153X
Certificat IECEx	IECEx BVS 06.0003X
Tension maximale (Ui)	15 V
Courant maximal (Ii)	50 mA
Puissance maximale (Pi)	120 mW
Inductance interne (Li)	49 μH
Capacité interne (Ci)	146 nF
Température ambiante admissible (T6)	-20 à 70°C
Température ambiante admissible (T5)	-20 à 80°C
Raccordement	Circuits en sécurité intrinsèque
Consignes de sécurité	Montage par personnel compétent. Respecter les réglementations ATEX. Éviter les charges électrostatiques.
Entretien et réparation	Aucune réparation possible. En cas de défaut, contacter le fabricant.
Utilisation	Zones à risque d'explosion (zones 0, 1, 2, 20, 21, 22 selon marquage)
Fonction principale	Détection sans contact d'objets métalliques en zone explosive

FOIRE AUX QUESTIONS - NG5019 IFM

Comment installer le capteur NG5019 en zone ATEX ?

L'installation doit être effectuée par un personnel compétent connaissant les classes de protection et les réglementations ATEX. Respecter les documents applicables et les règlements d'installation en vigueur.

Quelles sont les valeurs électriques maximales du capteur ?

La tension maximale (Ui) est de 15 V, le courant maximal (Ii) de 50 mA et la puissance maximale (Pi) de 120 mW.

Puis-je utiliser ce capteur en zone 0 ?

Oui, pour les versions avec marquage Ga (zone 0). Le modèle NG5019 est certifié Ex ia IIB T6 Ga ou T5 Ga, donc adapté à la zone 0.

Comment nettoyer le capteur NG5019 ?

Aucune procédure de nettoyage spécifique n'est décrite. Éviter les charges électrostatiques sur les parties plastiques. Si nécessaire, utiliser un chiffon doux sans produits agressifs.

Que faire en cas de défaut du capteur ?

Le produit ne doit pas être modifié et aucune réparation n'est possible. En cas de défaut, contacter le fabricant (coordonnées sur la couverture de la notice).

Quels sont les certificats de conformité du capteur ?

Le capteur possède un certificat d'examen de type ATEX (PTB01ATEX2191, BVS04ATEXE153X) et IECEx (IECEx BVS 06.0003X).

Quelle est la température ambiante admissible pour le NG5019 ?

Pour la version T6 : -20 à 70°C ; pour la version T5 : -20 à 80°C. Vérifier le marquage sur l'appareil.

Comment raccorder le capteur NG5019 ?

Raccorder uniquement à des circuits en sécurité intrinsèque homologués, ne dépassant pas les valeurs maximales (Ui=15V, Ii=50mA, Pi=120mW). Respecter la polarité et les spécifications du fabricant.

Puis-je remplacer le câble du capteur ?

Non, aucune modification n'est autorisée. Le capteur doit être utilisé tel quel. En cas de câble endommagé, remplacer l'ensemble du capteur.

Où trouver la notice complète du NG5019 ?

La notice complète est disponible au format PDF sur le site notice-facile.com. Vous pouvez la télécharger gratuitement ou demander une traduction dans votre langue.

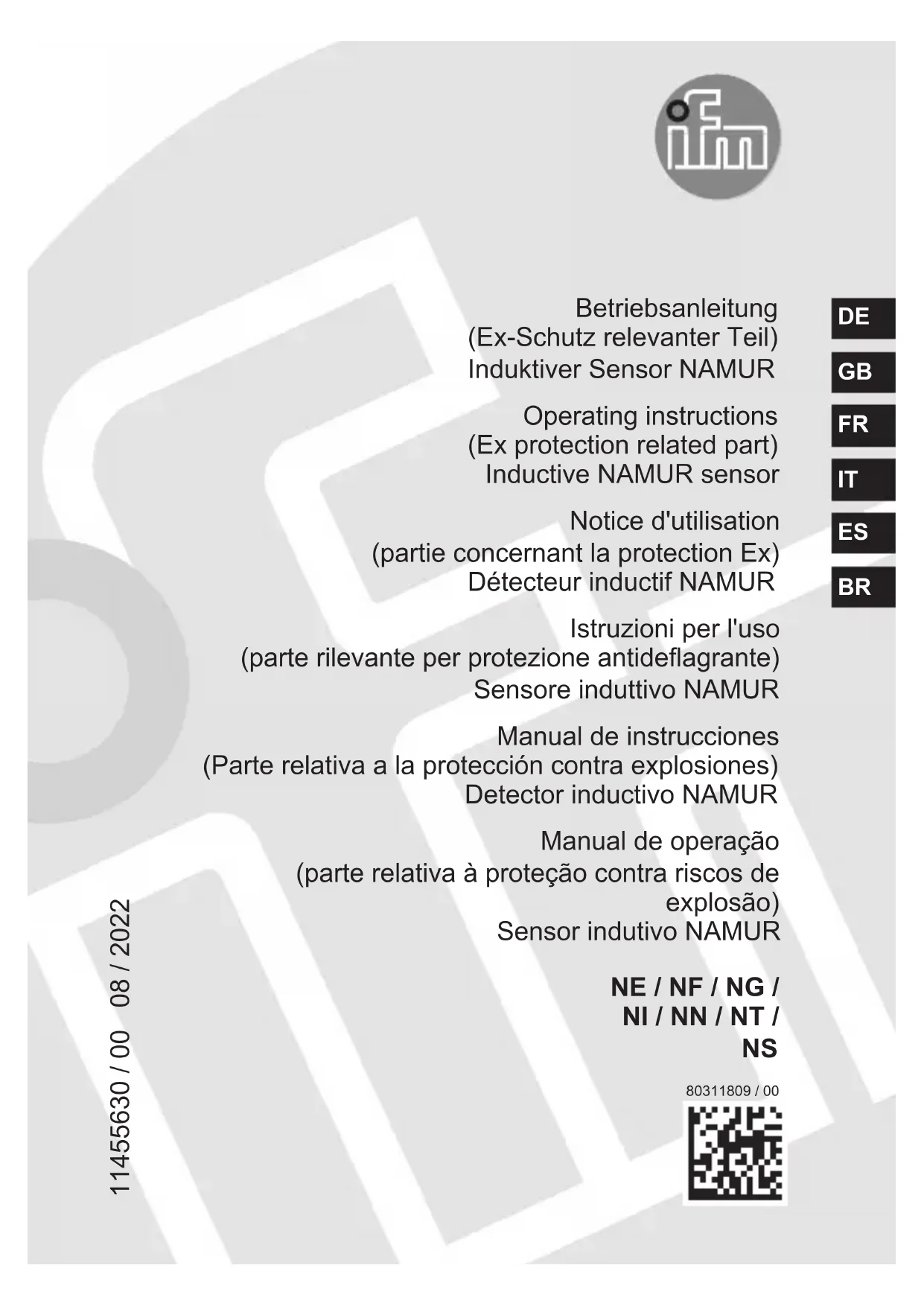

MODE D'EMPLOI NG5019 IFM

Notice d'utilisation

(partie concernant la protection Ex)

Détecteur inductif NAMUR

1. Selon la directive ATEX 2014/34/UE, la notice d'utilisation originale et une traduction de cette notice dans la ou les langue(s) du pays utilisateur UE doivent être fournies lors de la mise en service d'un appareil ou d'un système de protection dans les pays membres de l'Union Européenne (UE).
2. Si aucune notice d'utilisation ou déclaration de conformité CE n'est fournie avec ce produit dans la langue du pays utilisateur UE, elle peut être demandée à votre concessionnaire (voir bon de livraison) ou à votre fabricant (voir couverture / verso).
3. Le produit ne doit être mis en service que par un personnel compétent. De plus, nous indiquons expressément que toute responsabilité est exclue qui résulte de la mise en service de l'appareil sans la notice d'utilisation correspondante dans la langue du pays utilisée UE.

1. De réir na Treorach ATEX 2014/34/AE (ATEX), nuair a chuirtear glées no córas cosanta i bhfeidhm laistigh de Bhallstáit an Aontais Eorpaigh (AE), ni mó an bhuntreoir a ghabhann leis a chur ar fáil maraon le haistriúchán ar an treoir sin i dteanga no i dteangacha na tire AE ina mbainfear usáid as.
2. Mar tarlaíonn gan treoir ar bith na raioteas oiriúna CE i dteangta leis an ngéas i dteanga na tire-AE ina mbainfear usáid as, is féidir sin a iarraidh ar lucht a dhiólta (feach an bhileog seachadtha) no ar lucht a dhéanta (feach an bhileog ar leith / cul na bileoige).
3. Níl cead ach ag lucht fóiréada a bhfuil oiliúint faoi leith orthu an t-áirge a chur i bhfeartas. Cuirimid ar a shúil do chách nach mbeidh freagraíocht ar bith i gceist de bharr aon nó a tharlaigh de thoradh an ghlais a chur i bhfeartas gan an t-reoir chuig a bheith ann i dt-eang an Bhreatain-AE.

1 Consignes de sécurité

Instructions pour l'emploi dans les zones à risque d'explosion.

• Le produit doit être monté, raccordé et mis en service par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les appareils en zones à risque d'explosion.
• La classification et le marquage de l'appareil doivent être appropriés pour l'application.
• Respecter les règlements et dispositions nationaux ainsi que les règlements d'installation en vigueur.
• Observer les documents applicables.

2 Usage prévu

Emploi dans les zones à risque d'explosion selon la classification :

NT/NE/NF

Classification ATEX Marquage		Température ambiente admissible
ÉxII 1G	Ex ia IIC T6 Ga Ta -20...70°C
ÉxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Classification ATEX Marquage		Température ambiente admissible
ÉxII 1G	Ex ia IIC T5 Ga Ta -20...80°C
ÉxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS :

Classification ATEX Marquage		Température ambiente admissible
ÉxII 1G	Ex ia IIB T6 Ga Ta -20...70°C
ÉxII 2G	Ex ia IIC T6 Gb Ta -20...70°C
ÉxII 1D	Ex ia IIC T200 90°C Da Ta -20...7	0°C
Classification ATEX Marquage		Température ambiente admissible
ÉxII 1G	Ex ia IIB T5 Ga Ta -20...80°C
ÉxII 2G	Ex ia IIC T5 Gb Ta -20...80°C
ÉxII 1D	Ex ia IIC T200 100°C Da Ta -20..	80°C

Certificat d'examen de type :

• UE: PTB01ATEX2191, BVS04ATEXE153X
• CEI: IECEx BVS 06.0003X

Les exigences des normes suivantes sont respectées :

ENCEI 60079-0:2018, EN 60079-11:2012 - CEI 60079-0:2017, CEI 60079-11:2011

Raccorder uniquement à des circuits en sécurité intrinsèque homologues avec un certificat d'examen de type qui ne dépassent pas les valeurs maximales suivantes :

$$ U i = 1 5 V, l i = 5 0 m A, P i = 1 2 0 m W $$

Inductance (Li) et capacité (Ci) effectives internes maximales :

Référence Inductance interne	(Li) en μH	Capacité interne (Ci) en nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montage

Protéger l'appareil et le câble contre la destruction. Éviter les charges statiques sur les produits en plastique et sur les câbles. Raccorder les parties métalliques (boîtier du connecteur, éléments de fixation, boîtier de protection etc.) à un équipotentiel pour éviter des charges électrostatiques. Ne pas installer l'appareil dans une paroi de séparation entre des zones différentes. En cas d'utilisation dans la zone 0, protéger les connecteurs femelles contre les fortes charges électrostatiques.

3.1 Conditions spécifiques pour un fonctionnement sur

Toujours voir la notice d'utilisation pour le marquage, car il pourrait ne pas être entièrement appliqué sur l'appareil pour des raisons de place.

4 Maintenance, réparation et élimination

Le produit ne doit pas être modifié ; aucune réparation n'est possible. En cas de défaut, veuillez contacter le fabricant.

Si besoin, des fiches techniques ou des certificats d'examen de type / certificates peuvent être demandés au fabricant ( couverture / verso).
