Tipo de producto	Sensor inductivo NAMUR
Marca	IFM
Modelo	NG5019
Categoría	Sensor inductivo para zonas explosivas (ATEX)
Clasificación ATEX (versión T6)	Ex ia IIB T6 Ga, Ta -20...70°C
Clasificación ATEX (versión T5)	Ex ia IIB T5 Ga, Ta -20...80°C
Certificado de examen de tipo ATEX	PTB01ATEX2191, BVS04ATEXE153X
Certificado IECEx	IECEx BVS 06.0003X
Tensión máxima (Ui)	15 V
Corriente máxima (Ii)	50 mA
Potencia máxima (Pi)	120 mW
Inductancia interna (Li)	49 μH
Capacidad interna (Ci)	146 nF
Temperatura ambiente admisible (T6)	-20 a 70°C
Temperatura ambiente admisible (T5)	-20 a 80°C
Conexión	Circuitos de seguridad intrínseca
Instrucciones de seguridad	Montaje por personal competente. Cumplir con las regulaciones ATEX. Evitar cargas electrostáticas.
Mantenimiento y reparación	No es posible ninguna reparación. En caso de defecto, contactar al fabricante.
Uso	Zonas con riesgo de explosión (zonas 0, 1, 2, 20, 21, 22 según marcado)
Función principal	Detección sin contacto de objetos metálicos en zona explosiva

Preguntas frecuentes - NG5019 IFM

¿Cómo instalar el sensor NG5019 en zona ATEX?

La instalación debe ser realizada por personal competente que conozca las clases de protección y las regulaciones ATEX. Cumplir con los documentos aplicables y los reglamentos de instalación vigentes.

¿Cuáles son los valores eléctricos máximos del sensor?

La tensión máxima (Ui) es de 15 V, la corriente máxima (Ii) de 50 mA y la potencia máxima (Pi) de 120 mW.

¿Puedo usar este sensor en zona 0?

Sí, para las versiones con marcado Ga (zona 0). El modelo NG5019 está certificado Ex ia IIB T6 Ga o T5 Ga, por lo tanto, adecuado para la zona 0.

¿Cómo limpiar el sensor NG5019?

No se describe ningún procedimiento de limpieza específico. Evitar cargas electrostáticas en las partes plásticas. Si es necesario, usar un paño suave sin productos agresivos.

¿Qué hacer en caso de defecto del sensor?

El producto no debe ser modificado y no es posible ninguna reparación. En caso de defecto, contactar al fabricante (datos en la portada del manual).

¿Cuáles son los certificados de conformidad del sensor?

El sensor posee un certificado de examen de tipo ATEX (PTB01ATEX2191, BVS04ATEXE153X) e IECEx (IECEx BVS 06.0003X).

¿Cuál es la temperatura ambiente admisible para el NG5019?

Para la versión T6: -20 a 70°C; para la versión T5: -20 a 80°C. Verificar el marcado en el dispositivo.

¿Cómo conectar el sensor NG5019?

Conectar únicamente a circuitos de seguridad intrínseca homologados, sin exceder los valores máximos (Ui=15V, Ii=50mA, Pi=120mW). Respetar la polaridad y las especificaciones del fabricante.

¿Puedo reemplazar el cable del sensor?

No, no se permite ninguna modificación. El sensor debe usarse tal cual. En caso de cable dañado, reemplazar todo el sensor.

¿Dónde encontrar el manual completo del NG5019?

El manual completo está disponible en formato PDF en el sitio notice-facile.com. Puede descargarlo gratuitamente o solicitar una traducción a su idioma.

MANUAL DE USUARIO NG5019 IFM

Manual de instrucciones

(Parte relativa a la proteccion contra Explosiones)

Detector inductivo NAMUR

Manual de operação

1. En conformidad con la Directiva ATEX 2014/34/UE (ATEX), para la puesta en marcha de un equipo o de un sistema de proteccion en los Estados miembros de la Union Europea (UE), se deben adjuntar las instruiones de uso originales y una traduccion de las mismas en la(s) lengua(s) del pais de la UE donte vaya a ser utilizado el producto.
2. En caso de que no se adjunten las instrucciones de uso o la declaracion de conformidad CE en la lengua del País de la UE sobre se vaya a utiliser el equipo,"These documents podran ser solicitados al distribuidor (vease albaran) or al fabricante (vease portada/dorso).
3. El producto solo puede ser puesto en marcha por personal especializzato. Advertimos expresamente de que queda excluida toda responsabilidad en caso de que el equipo seonga en marcha sin las correspondientes instrucciones de uso en la lengua del País de la UE donde vaya a ser utilizado.

FR Français

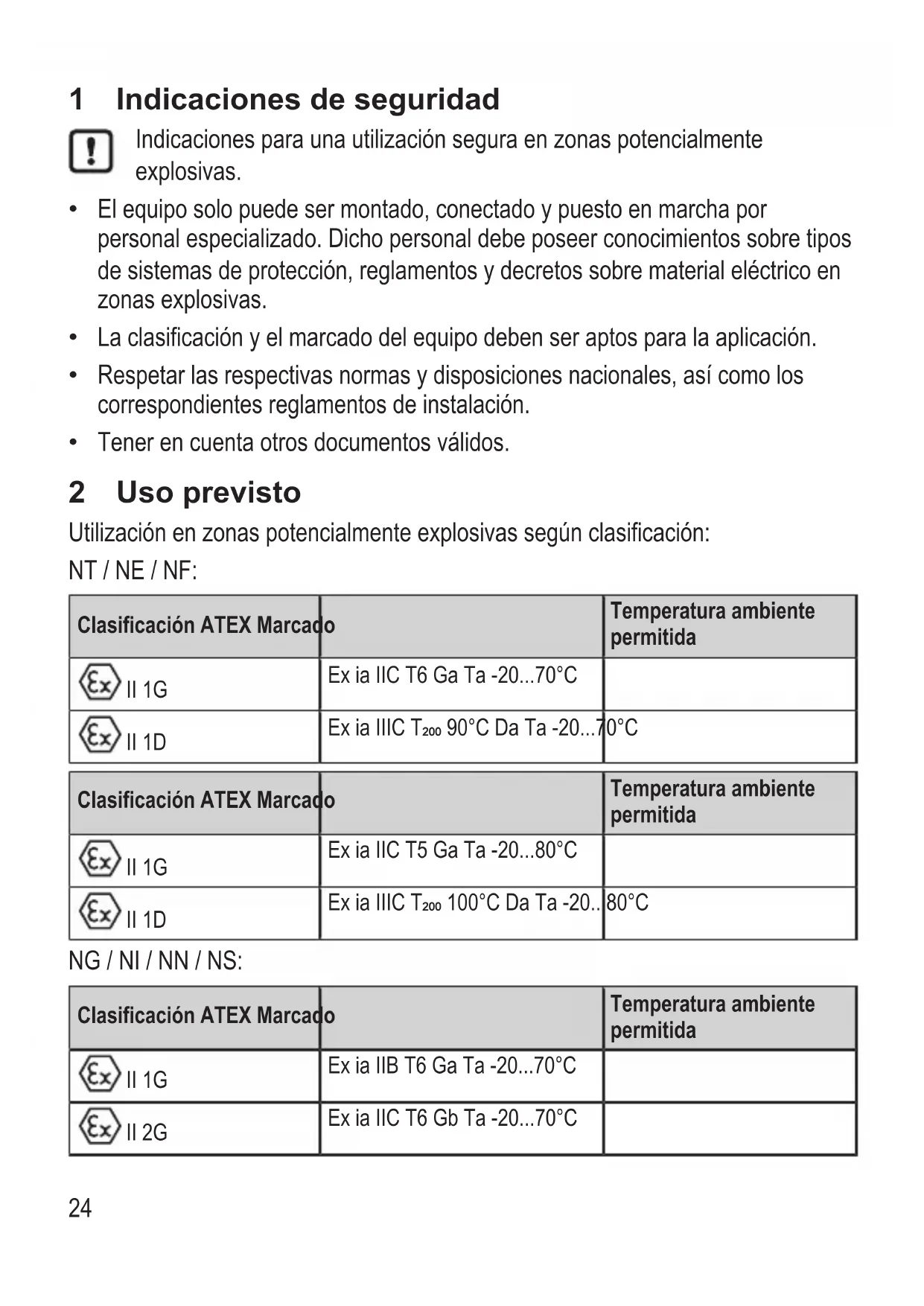

1 Indicaciones de seguridad

Indicaciones para una utilizacion segura en zonas potencialmente explosivas.

• El equipo solo puede ser montado, connectado y=puesto en marcha por personal especializzato. Dicho personalmente poseer conocimientos sobre temas de sistemas de proteccion, rellamentos y decretos sobre material electrico en zonas explosivas.
• La clasificacion y el marcado del equipo deben ser aptos para la aplicacion.
• Respetar las respectivas normas y disponeciones naciales, asi como los correspondientes replamenteos de instalacion.
• Tener en cuenta otros documentos validos.

2 Uso previsto

Utilización en zonas potencialmente explosivas según clasificacion:

NT/NE/NF:

Clasificación ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIC T6 Ga Ta -20...70°C
II 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Clasificación ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIC T5 Ga Ta -20...80°C
II 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS:

Clasificación ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIB T6 Ga Ta -20...70°C
II 2G	Ex ia IIC T6 Gb Ta -20...70°C
Clasificacion ATEX Marcado		Temperatura ambientepermitida
II 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Clasificacion ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIB T5 Ga Ta -20...80°C
II 2G	Ex ia IIC T5 Gb Ta -20...80°C
II 1D	Ex ia IIIC T200 100°C Da Ta -20..80°C

Certificado de examen de tipo:

UE:PTB01ATEX2191,BVS04ATEXE153X
IEC:IECExBVS06.0003X

Se cumplen los requisitos de las siguientes normas:

EN IEC 60079-0:2018, EN 60079-11:2012
IEC 60079-0:2017, IEC 60079-11:2011

Conexión solamente a circuitos de corriente con seguridad intrínseca, homologados conCERTIFICADO del examen de tipo y que no superen los siguientes values mímos:

$$ U i = 1 5 V, l i = 5 0 m A, P i = 1 2 0 m W $$

Valores máimos efectivos de inductancia (Li) y capacité (Ci) internas:

N.° de articulo Inductancia interna (Li) en μH	Capacidad interna (Ci) en nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143

NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montaje

Proteger el equipo y el cable contra daños.
Evitar las cargas estáticas en equipos de plástico y en cables.
- Paraatar lascargaselectrostaticas,las partesmetalicas(cuerpo del conector, elementos de fijacion, carcasa de proteccion, etc.)deben teneruna connexion equipotencial.
No instalar el equipo en la separacion entre differedes zonas.
En caso de uso en la zona 0, proteger los connectores hembra contra fuertes cargas electrostáticas.

3.1 Condiciones especials para un funcionaamento seguro

• Consultar siempre el manual de instrucciones para el marcado, ya que pueda que no se haya aplicado Completely en el equipo por falta de espacio.

4 Mantenimiento, reparación y eliminación

No está permitido realizar Cambios en el equipo, no es possible落户 a cabo reparaciones. En caso de fallo, contactar con el fabricante.

En casoAPS, se pueda solicitar al fabricante las fichas技术水平 o los certificados de examen de tipo /certificaciones ( Portada / Dorso).

Certificado de exame de tipo:

UE:PTB01ATEX2191,BVS04ATEXE153X
IEC:IECExBVS06.0003X
