Tipo de producto	Sensor inductivo NAMUR
Marca	IFM
Modelo	NG5004
Categoría	Sensor inductivo
Uso previsto	Detección sin contacto en zonas con riesgo de explosión (ATEX)
Certificación ATEX	II 1G/1D Ex ia IIC T6/T5 Ga/Da (según versión)
Temperatura ambiente admisible	-20...70°C (T6) / -20...80°C (T5)
Tensión máxima Ui	15 V
Corriente máxima Ii	50 mA
Potencia máxima Pi	120 mW
Inductancia interna Li	50 μH
Capacidad interna Ci	155 nF
Material de la carcasa	Plástico (según normas ATEX)
Longitud del cable	2 m (estándar)
Conexión	Circuito de seguridad intrínseca homologado
Montaje	Fijación por brida o tuercas (según modelo)
Mantenimiento	Ninguna pieza reparable; limpieza con paño seco
Protección contra cargas electrostáticas	Conectar las partes metálicas a tierra
Condiciones especiales	Uso prohibido en paredes de separación entre diferentes zonas

Preguntas frecuentes - NG5004 IFM

¿Cuál es la tensión de alimentación máxima del NG5004?

La tensión máxima Ui es de 15 V. Debe conectarse a un circuito de seguridad intrínseca homologado.

¿En qué zonas ATEX puedo usar este sensor?

El NG5004 está certificado para zonas 0, 1, 2 (gas) y 20, 21, 22 (polvo) según el marcado Ex ia IIC Ga/Da.

¿Cuáles son los parámetros eléctricos internos (Li, Ci) del NG5004?

La inductancia interna Li es de 50 μH y la capacidad interna Ci de 155 nF.

¿Se puede limpiar el sensor con un solvente?

No, use un paño seco para evitar dañar la carcasa de plástico y los cables.

¿Cómo instalar el sensor en una zona con riesgo de explosión?

El montaje debe ser realizado por personal competente. Respete las normas EN 60079-0 y EN 60079-11. Conecte las partes metálicas a tierra.

¿Cuál es la temperatura ambiente admisible para el modelo NG5004?

Para la clase T6: -20 a 70°C; para T5: -20 a 80°C. Verifique el marcado en el aparato.

¿El sensor se puede reparar?

No, el producto no debe ser modificado. En caso de defecto, contacte al fabricante IFM.

¿Cuál es la distancia de detección típica?

La distancia de detección depende del objetivo. Consulte la hoja técnica para valores exactos (generalmente 4 mm para un objetivo de acero).

¿Se puede usar el NG5004 en un ambiente húmedo?

El sensor está diseñado para zonas secas. Evite la humedad excesiva y las proyecciones de agua.

¿Dónde encontrar el certificado ATEX del NG5004?

El certificado de examen de tipo es PTB01ATEX2191 y BVS04ATEXE153X. Solicítelo al fabricante si es necesario.

MANUAL DE USUARIO NG5004 IFM

Manual de instrucciones

(Parte relativa a la proteccion contra Explosiones)

Detector inductivo NAMUR

Manual de operação

1. En conformidad con la Directiva ATEX 2014/34/UE (ATEX), para la puesta en marcha de un equipo o de un sistema de proteccion en los Estados miembros de la Union Europea (UE), se deben adjuntar las instruiones de uso originales y una traduccion de las mismas en la(s) lengua(s) del pais de la UE donte vaya a ser utilizado el producto.
2. En caso de que no se adjunten las instrucciones de uso o la declaracion de conformidad CE en la lengua del País de la UE sobre se vaya a utiliser el equipo,"These documents podran ser solicitados al distribuidor (vease albaran) or al fabricante (vease portada/dorso).
3. El producto solo puede ser puesto en marcha por personal especializzato. Advertimos expresamente de que queda excluida toda responsabilidad en caso de que el equipo seonga en marcha sin las correspondientes instrucciones de uso en la lengua del País de la UE donde vaya a ser utilizado.

FR Français

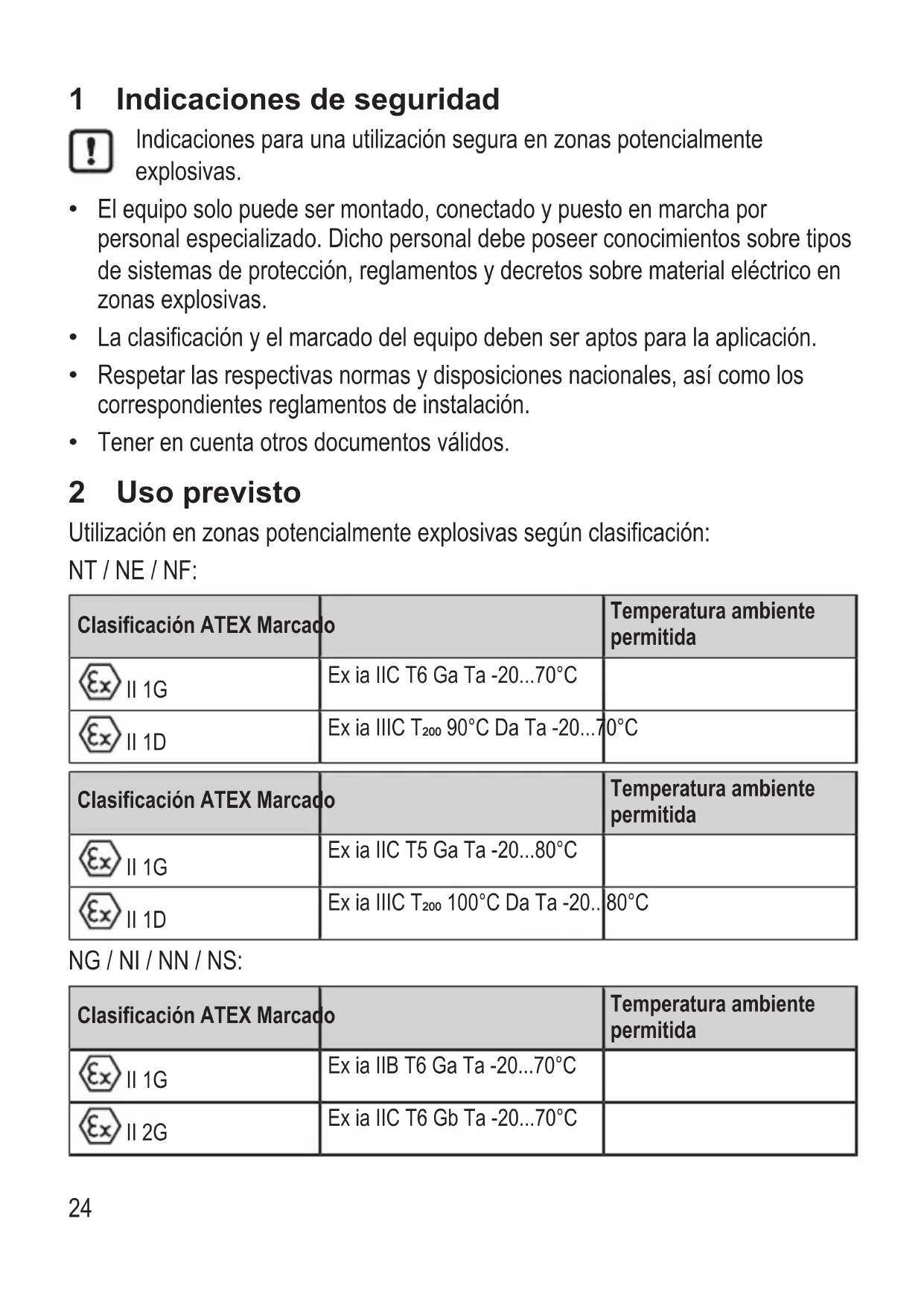

1 Indicaciones de seguridad

Indicaciones para una utilizacion segura en zonas potencialmente explosivas.

• El equipo solo puede ser montado, connectado y=puesto en marcha por personal especializzato. Dicho personalmente poseer conocimientos sobre temas de sistemas de proteccion, rellamentos y decretos sobre material electrico en zonas explosivas.
• La clasificacion y el marcado del equipo deben ser aptos para la aplicacion.
• Respetar las respectivas normas y disponeciones naciales, asi como los correspondientes replamenteos de instalacion.
• Tener enIELDaothersdocumentosvaididos.

2 Uso previsto

Utilización en zonas potencialmente explosivas según clasificacion:

NT/NE/NF:

Clasificación ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIC T6 Ga Ta -20...70°C
II 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Clasificación ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIC T5 Ga Ta -20...80°C
II 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS:

Clasificación ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIB T6 Ga Ta -20...70°C
II 2G	Ex ia IIC T6 Gb Ta -20...70°C
Clasificacion ATEX Marcado		Temperatura ambientepermitida
II 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Clasificacion ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIB T5 Ga Ta -20...80°C
II 2G	Ex ia IIC T5 Gb Ta -20...80°C
II 1D	Ex ia IIIC T200 100°C Da Ta -20..80°C

Certificado de examen de tipo:

UE:PTB01ATEX2191,BVS04ATEXE153X
IEC:IECExBVS06.0003X

Se cumplen los requisitos de las siguientes normas:

EN IEC 60079-0:2018, EN 60079-11:2012
IEC 60079-0:2017, IEC 60079-11:2011

Conexión solamente a circuitos de corriente con seguridad intrínseca, homologados conCERTIFICADO del examen de tipo y que no superen los siguientes values mímos:

$$ U i = 1 5 V, l i = 5 0 m A, P i = 1 2 0 m W $$

Valores máimos efectivos de inductancia (Li) y capacité (Ci) internas:

N.° de articulo Inductancia interna (Li) en μH	Capacidad interna (Ci) en nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143

NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montaje

Proteger el equipo y el cable contra daños.
Evitar las cargas estáticas en equipos de plástico y en cables.
- Paraatar lascargaselectrostaticas,las partesmetalicas(cuerpo del conector, elementos de fijacion, carcasa de proteccion, etc.)deben teneruna connexion equipotencial.
No instalar el equipo en la separacion entre differedes zonas.
En caso de uso en la zona 0, proteger los connectores hembra contra fuertes cargas electrostáticas.

3.1 Condiciones especials para un funcionaamento seguro

• Consultar siempre el manual de instrucciones para el marcado, ya que pueda que no se haya aplicado Completely en el equipo por falta de espacio.

4 Mantenimiento, reparación y eliminación

No está permitido realizar Cambios en el equipo, no es possible落户 a cabo reparaciones. En caso de fallo, contactar con el fabricante.

En casoAPS, se pueda solicitar al fabricante las fichas技术水平 o los certificados de examen de tipo /certificaciones ( Portada / Dorso).

Certificado de exame de tipo:

UE:PTB01ATEX2191,BVS04ATEXE153X
IEC:IECExBVS06.0003X
