Type de produit	Capteur inductif NAMUR
Marque	IFM
Modèle	NG5004
Catégorie	Capteur inductif
Usage prévu	Détection sans contact dans les zones à risque d'explosion (ATEX)
Certification ATEX	II 1G/1D Ex ia IIC T6/T5 Ga/Da (selon version)
Température ambiante admissible	-20...70°C (T6) / -20...80°C (T5)
Tension maximale Ui	15 V
Courant maximal Ii	50 mA
Puissance maximale Pi	120 mW
Inductance interne Li	50 μH
Capacité interne Ci	155 nF
Matériau du boîtier	Plastique (selon normes ATEX)
Longueur de câble	2 m (standard)
Raccordement	Circuit à sécurité intrinsèque homologué
Montage	Fixation par bride ou écrous (selon modèle)
Entretien	Aucune pièce réparable ; nettoyage avec chiffon sec
Protection contre les charges électrostatiques	Raccorder les parties métalliques à la terre
Conditions spéciales	Utilisation interdite dans les parois de séparation entre zones différentes

FOIRE AUX QUESTIONS - NG5004 IFM

Quelle est la tension d'alimentation maximale du NG5004 ?

La tension maximale Ui est de 15 V. Il doit être raccordé à un circuit à sécurité intrinsèque homologué.

Dans quelles zones ATEX puis-je utiliser ce capteur ?

Le NG5004 est certifié pour les zones 0, 1, 2 (gaz) et 20, 21, 22 (poussières) selon le marquage Ex ia IIC Ga/Da.

Quels sont les paramètres électriques internes (Li, Ci) du NG5004 ?

L'inductance interne Li est de 50 μH et la capacité interne Ci de 155 nF.

Peut-on nettoyer le capteur avec un solvant ?

Non, utilisez un chiffon sec pour éviter d'endommager le boîtier plastique et les câbles.

Comment installer le capteur dans une zone à risque d'explosion ?

Le montage doit être réalisé par un personnel compétent. Respectez les normes EN 60079-0 et EN 60079-11. Raccordez les parties métalliques à la terre.

Quelle est la température ambiante admissible pour le modèle NG5004 ?

Pour la classe T6 : -20 à 70°C ; pour T5 : -20 à 80°C. Vérifiez le marquage sur l'appareil.

Le capteur peut-il être réparé ?

Non, le produit ne doit pas être modifié. En cas de défaut, contactez le fabricant IFM.

Quelle est la distance de détection typique ?

La distance de détection dépend de la cible. Consultez la fiche technique pour les valeurs exactes (généralement 4 mm pour une cible en acier).

Peut-on utiliser le NG5004 dans un environnement humide ?

Le capteur est conçu pour zones sèches. Évitez l'humidité excessive et les projections d'eau.

Où trouver le certificat ATEX du NG5004 ?

Le certificat d'examen de type est PTB01ATEX2191 et BVS04ATEXE153X. Demandez-le au fabricant si nécessaire.

MODE D'EMPLOI NG5004 IFM

Notice d'utilisation

(partie concernant la protection Ex)

Detecteur inductif NAMUR

1. Selon la directive ATEX 2014/34/UE la notice d'utilisation originale et une traduction de cette notice dans la ou les langue(s) du pays utilisateur UE doivent être fournies lors de la mise en service d'un apparéil ou d'un système de protection dans les pays membres de l'Union Européenne (UE).
2. Si aucune notice d'utilisation ou déclaration de conformité CE n'est fournie avec ce produit dans la langue du pays utilisateur UE, elle peut être demandée à votre concessionnaire (voir bon de livraison) ou à votre fabricant (voir couverture / verso).
3. Le produit ne doit être mis en service que par un personnel compétent. De plus, nous indiquons expressément que toute responsabilité est exclue qui résultat de la mise en service de l'appareil sans la notice d'utilisation correspondante dans la langue du pays utilisé UE.

IE Gaeilge

1. De réir na Treorach ATEX 2014/34/AE (ATEX), nuair a chuirtear glées no córas cosanta i bhfeidhm laistigh de Bhallstáit an Aontais Eorpaigh (AE), ni mó an bhuntreoir a ghabhann leis a chur ar fāil maraon le haistriúchán ar an treoir sin i dteanga no i dteangacha na tire AE ina mbainfear usáid as.
2. Ma tharlaionn gan treoir ar bith na raioteas oiriuna CE i dteannta leis an ngleas i dteanga na tire-AE ina mbainfear usaid as, is feidir sin a iarraidh ar lucht a dhiolta (feach an bhileog seachadtha) no ar lucht a dhéanta (feach an bhileog ar leith / cul na bileoige).
3. Nil cead ach ag lucht foure a bhfuil oiliuint faoi leith orthu an tairge a chur i bhfearas. Cuirimid ar a suile do chach nach mbeidh freagracht ar bith i gceist de bharr aon ni a tharloidh de thoradh an glaes a chur i bhfearas gan an treoir chuia bheith ann i dteanga an Bhallstait-AE.

IT Italiano

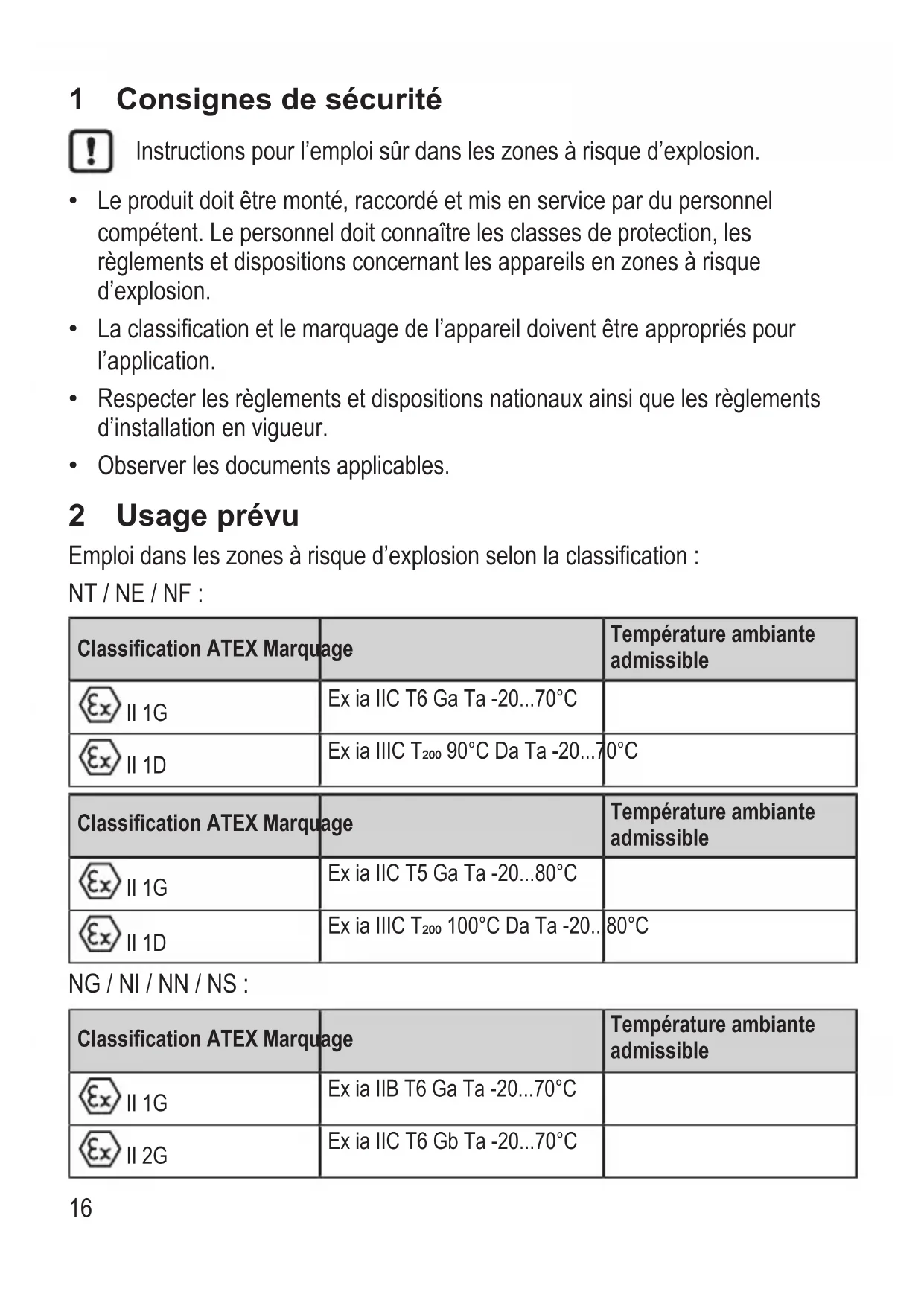

1 Consignes de sécurité

Instructions pour l'emploi sur dans les zones à risque d'explosion.

• Le produit doit être monté, raccordé et mis en service par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les apparciels en zones à risque d'explosion.
• La classification et le marquage de l'appareil doivent être appropriés pour l'application.
• Respecter les règlements et dispositions nationaux ainsi que les règlements d'installation en vigueur.
• Observer les documents applicables.

2 Usage prévu

Emploi dans les zones à risque d'explosion selon la classification :

NT/NE/NF：

Classification ATEX Marquage		Température ambiente admissible
ÉxII 1G	Ex ia IIC T6 Ga Ta -20...70°C
ÉxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Classification ATEX Marquage		Température ambiente admissible
ÉxII 1G	Ex ia IIC T5 Ga Ta -20...80°C
ÉxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS :

Classification ATEX Marquage		Température ambiente admissible
ÉxII 1G	Ex ia IIB T6 Ga Ta -20...70°C
ÉxII 2G	Ex ia IIC T6 Gb Ta -20...70°C
ÉxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Classification ATEX Marquage		Température ambiente admissible
ÉxII 1G	Ex ia IIB T5 Ga Ta -20...80°C
ÉxII 2G	Ex ia IIC T5 Gb Ta -20...80°C
ÉxII 1D	Ex ia IIIC T200 100°C Da Ta -20..80°C

Certificat d'examen de type :

• UE:PTB01ATEX2191,BVS04ATEXE153X
• CEI:IECEx BVS 06.0003X

Les exigences des normes suivantes sont respectées :

ENCEI 60079-0:2018, EN 60079-11:2012
- CEI 60079-0:2017, CEI 60079-11:2011

Raccorder uniquement à des circuits en sécurité intrinsèque homologues avec un certificat d'examen de type qui ne dépassent pas les valeurs maximales suivantes :

$$ U i = 1 5 V, l i = 5 0 m A, P i = 1 2 0 m W $$

Inductance (Li) et capacité (Ci) effectives internes maximales :

Référence Inductance interne	(Li) en μH	Capacité interne (Ci) en nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montage

Protégé r'appareil et le cable contre la destruction.
Eviter les charges statiques sur les produits en plastique et sur les cables.
Raccorder les parties métalliques (boîtier du connecteur, éléments de fixation, boîtier de protection etc.) à un équipotentiel pour éviter des charges electrostatiques.
Ne pas installer l'appareil dans une paroi de séparation entre des zones différentes.
En cas d'utilisation dans la zone 0, protégger les connecteurs fénelles contre les fortes charges électrostatiques.

3.1 Conditions spécifiques pour un fonctionnement sur

Toujours voir la notice d'utilisation pour le marquage, car il pourrait ne pas etre entierement appliquée sur l'appareil pour des raisons de place.

4 Maintenance, réparation et élimination

Le produit ne doit pas etre modifie; aucune réparation n'est possible. En cas de défaut, veuilles contacter le fabricant.

Si besoin, des fiches techniques ou des certificats d'examen de type / certificates peuvent être demandés au fabricant ( couverture / verso).
