Tipo de producto	Sensor inductivo NAMUR
Marca	IFM
Modelo	NI5012
Categoría	Sensor inductivo
Uso	Zonas explosivas (ATEX): gas (zonas 0, 1, 2) y polvo (zonas 20, 21, 22)
Marcado ATEX	Ex ia IIC T6/T5 Ga, Ex ia IIIC T200 90°C/100°C Da
Temperatura ambiente admisible	-20...70 °C (T6) o -20...80 °C (T5)
Tensión máxima (Ui)	15 V
Corriente máxima (Ii)	50 mA
Potencia máxima (Pi)	120 mW
Inductancia interna (Li)	148 μH
Capacitancia interna (Ci)	147 nF
Tipo de protección	Seguridad intrínseca (Ex ia)
Certificado ATEX	UE:PTB01ATEX2191, BVS04ATEXE153X
Certificado IECEx	IECEx BVS 06.0003X
Normas cumplidas	EN 60079-0:2018, EN 60079-11:2012, IEC 60079-0:2017, IEC 60079-11:2011
Conexión	Únicamente a circuitos de seguridad intrínseca homologados
Montaje	Proteger contra cargas electrostáticas, conectar las partes metálicas a la equipotencialidad
Mantenimiento	No modificable, ninguna reparación posible. Contactar al fabricante en caso de defecto.
Mantenimiento y limpieza	Evitar la acumulación de polvo; limpiar con un paño seco y no abrasivo.
Piezas de repuesto	No aplicable (ninguna reparación posible)
Información general	Manual de instrucciones proporcionado; traducción disponible bajo petición al fabricante.

Preguntas frecuentes - NI5012 IFM

¿Cuál es la distancia de detección del sensor NI5012?

La distancia de detección no está especificada en el manual. Consulte la hoja técnica del producto o contacte al fabricante para obtener esta información.

¿Puedo usar este sensor en zona 0 (gas)?

Sí, el sensor está certificado Ex ia IIC T6 Ga o T5 Ga, lo que autoriza su uso en zona 0 para gases de los grupos IIC.

¿Cuál es la temperatura máxima de funcionamiento?

Eso depende del marcado: para la clase T6, la temperatura ambiente máxima es de 70°C; para la clase T5, es de 80°C.

¿Cómo conectar correctamente el sensor NI5012?

El sensor debe conectarse únicamente a un circuito de seguridad intrínseca homologado, respetando los valores máximos Ui = 15 V, Ii = 50 mA, Pi = 120 mW.

¿Qué hacer en caso de defecto del sensor?

Ninguna reparación es posible. En caso de defecto, por favor contacte al fabricante (IFM) para un reemplazo. No modifique el aparato.

¿El sensor es adecuado para entornos con polvo?

Sí, está certificado Ex ia IIIC para polvo, con una temperatura superficial máxima de 90°C (T200 90°C) o 100°C (T200 100°C) según el marcado.

¿Cuál es la frecuencia de conmutación del NI5012?

La frecuencia de conmutación no se proporciona en el manual. Consulte la documentación técnica específica del producto.

¿Qué tensión de alimentación se requiere?

El sensor NAMUR funciona típicamente con una tensión de 8.2 V a través de una barrera de seguridad intrínseca. La tensión máxima admisible (Ui) es de 15 V.

¿Puedo instalar el sensor yo mismo?

Sí, pero la instalación debe ser realizada por personal competente que conozca las reglas de seguridad en zonas ATEX. Respete las instrucciones de montaje (protección electrostática, equipotencialidad).

¿Dónde encontrar la declaración de conformidad CE?

La declaración de conformidad CE puede solicitarse a su concesionario o directamente al fabricante (IFM) si no se proporciona con el producto.

MANUAL DE USUARIO NI5012 IFM

Manual de instrucciones

(Parte relativa a la proteccion contra Explosiones)

Detector inductivo NAMUR

Manual de operação

1. En conformidad con la Directiva ATEX 2014/34/UE (ATEX), para la puesta en marcha de un equipo o de un sistema de proteccion en los Estados miembros de la Union Europea (UE), se deben adjuntar las instruiones de uso originales y una traduccion de las mismas en la(s) lengua(s) del pais de la UE donte vaya a ser utilizado el producto.
2. En caso de que no se adjunten las instrucciones de uso o la declaracion de conformidad CE en la lengua del País de la UE sobre se vaya a utiliser el equipo,"These documents podran ser solicitados al distribuidor (vease albaran) or al fabricante (vease portada/dorso).
3. El producto solo puede ser puesto en marcha por personal especializzato. Advertimos expresamente de que queda excluida toda responsabilidad en caso de que el equipo seonga en marcha sin las correspondientes instrucciones de uso en la lengua del País de la UE donde vaya a ser utilizado.

FR Français

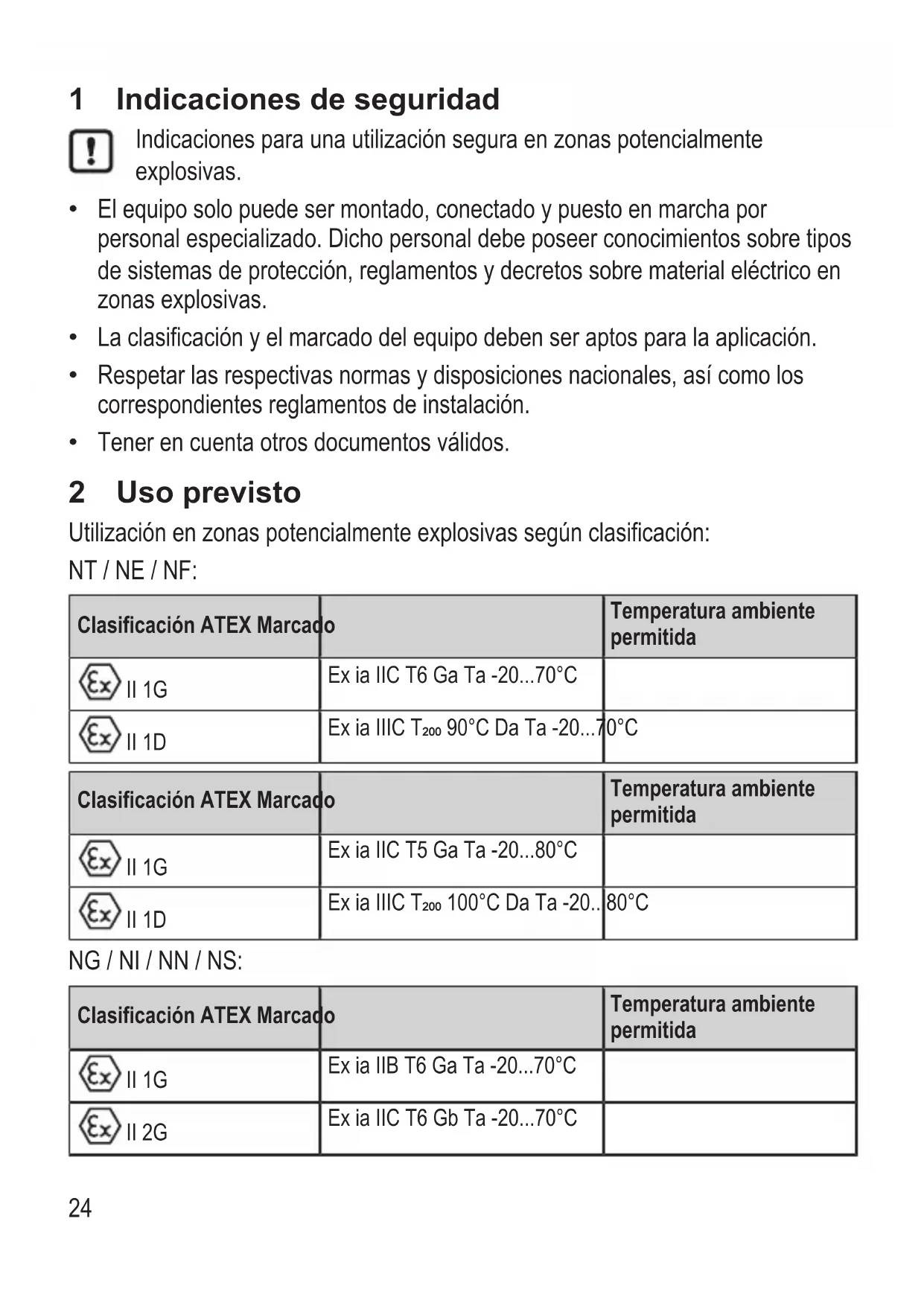

1 Indicaciones de seguridad

Indicaciones para una utilizacion segura en zonas potencialmente explosivas.

• El equipo solo puede ser montado, connectado y=puesto en marcha por personal especializzato. Dicho personalmente poseer conocimientos sobre temas de sistemas de proteccion, rellamentos y decretos sobre material electrico en zonas explosivas.
• La clasificacion y el marcado del equipo deben ser aptos para la aplicacion.
• Respetar las respectivas normas y disponeciones naciales, asi como los correspondientes replamenteos de instalacion.
• Tener en cuenta otros documentos validos.

2 Uso previsto

Utilización en zonas potencialmente explosivas según clasificacion:

NT/NE/NF:

Clasificación ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIC T6 Ga Ta -20...70°C
II 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Clasificación ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIC T5 Ga Ta -20...80°C
II 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS:

Clasificación ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIB T6 Ga Ta -20...70°C
II 2G	Ex ia IIC T6 Gb Ta -20...70°C
Clasificacion ATEX Marcado		Temperatura ambientepermitida
II 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Clasificacion ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIB T5 Ga Ta -20...80°C
II 2G	Ex ia IIC T5 Gb Ta -20...80°C
II 1D	Ex ia IIIC T200 100°C Da Ta -20..80°C

Certificado de examen de tipo:

UE:PTB01ATEX2191,BVS04ATEXE153X
IEC:IECExBVS06.0003X

Se cumplen los requisitos de las siguientes normas:

EN IEC 60079-0:2018, EN 60079-11:2012
IEC 60079-0:2017, IEC 60079-11:2011

Conexión solamente a circuitos de corriente con seguridad intrínseca, homologados conCERTIFICADO del examen de tipo y que no superen los siguientes values mímos:

$$ U i = 1 5 V, l i = 5 0 m A, P i = 1 2 0 m W $$

Valores máimos efectivos de inductancia (Li) y capacité (Ci) internas:

N.° de articulo Inductancia interna (Li) en μH	Capacidad interna (Ci) en nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143

NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montaje

Proteger el equipo y el cable contra daños.
Evitar las cargas estáticas en equipos de plástico y en cables.
- Paraatarlascargaselectrostaticas,laspartesmetalicas(cuerpo del conector,elementsdfijacion,carcasa deproteccion,etc.)debenteneruna conexionequipotencial.
No instalar el equipo en la separacion entre différentes zonas.
En caso de uso en la zona 0, proteger los connectores hembra contra fuertes cargas electrostáticas.

3.1 Condiciones especials para un funcionaamento seguro

• Consultar siempre el manual de instrucciones para el marcado, ya que pueda que no se haya aplicado Completely en el equipo por falta de espacio.

4 Mantenimiento, reparación y eliminación

No está permitido realizar Cambios en el equipo, no es possible落户 a cabo reparaciones. En caso de fallo, contactar con el fabricante.

En casoAPS, se pueda solicitar al fabricante las fichas技术水平 o los certificados de examen de tipo /certificaciones ( Portada/Dorso).

Certificado de exame de tipo:

UE:PTB01ATEX2191,BVS04ATEXE153X
IEC:IECExBVS06.0003X
