Tipo di prodotto	Sensore induttivo NAMUR
Marca	IFM
Modello	NI5012
Categoria	Sensore induttivo
Utilizzo	Zone esplosive (ATEX): gas (zone 0, 1, 2) e polveri (zone 20, 21, 22)
Marcatura ATEX	Ex ia IIC T6/T5 Ga, Ex ia IIIC T200 90°C/100°C Da
Temperatura ambiente ammissibile	-20...70 °C (T6) o -20...80 °C (T5)
Tensione massima (Ui)	15 V
Corrente massima (Ii)	50 mA
Potenza massima (Pi)	120 mW
Induttanza interna (Li)	148 μH
Capacità interna (Ci)	147 nF
Tipo di protezione	Sicurezza intrinseca (Ex ia)
Certificato ATEX	UE:PTB01ATEX2191, BVS04ATEXE153X
Certificato IECEx	IECEx BVS 06.0003X
Norme rispettate	EN 60079-0:2018, EN 60079-11:2012, IEC 60079-0:2017, IEC 60079-11:2011
Collegamento	Solo a circuiti di sicurezza intrinseca omologati
Montaggio	Proteggere contro le cariche elettrostatiche, collegare le parti metalliche all'equipotenziale
Manutenzione	Non modificabile, nessuna riparazione possibile. Contattare il produttore in caso di difetto.
Manutenzione e pulizia	Evitare l'accumulo di polvere; pulire con un panno asciutto e non abrasivo.
Parti di ricambio	Non applicabile (nessuna riparazione possibile)
Informazioni generali	Istruzioni per l'uso fornite; traduzione disponibile su richiesta al produttore.

Domande frequenti - NI5012 IFM

Qual è la distanza di rilevamento del sensore NI5012?

La distanza di rilevamento non è specificata nelle istruzioni. Consultare la scheda tecnica del prodotto o contattare il produttore per questa informazione.

Posso utilizzare questo sensore in zona 0 (gas)?

Sì, il sensore è certificato Ex ia IIC T6 Ga o T5 Ga, che ne consente l'uso in zona 0 per i gas dei gruppi IIC.

Qual è la temperatura massima di funzionamento?

Dipende dalla marcatura: per la classe T6, la temperatura ambiente massima è di 70°C; per la classe T5, è di 80°C.

Come collegare correttamente il sensore NI5012?

Il sensore deve essere collegato solo a un circuito di sicurezza intrinseca omologato, rispettando i valori massimi Ui = 15 V, Ii = 50 mA, Pi = 120 mW.

Cosa fare in caso di difetto del sensore?

Nessuna riparazione è possibile. In caso di difetto, contattare il produttore (IFM) per una sostituzione. Non modificare l'apparecchio.

Il sensore è adatto ad ambienti polverosi?

Sì, è certificato Ex ia IIIC per le polveri, con una temperatura superficiale massima di 90°C (T200 90°C) o 100°C (T200 100°C) secondo la marcatura.

Qual è la frequenza di commutazione del NI5012?

La frequenza di commutazione non è fornita nelle istruzioni. Consultare la documentazione tecnica specifica del prodotto.

Quale tensione di alimentazione è richiesta?

Il sensore NAMUR funziona tipicamente con una tensione di 8.2 V tramite una barriera di sicurezza intrinseca. La tensione massima ammissibile (Ui) è di 15 V.

Posso installare il sensore da solo?

Sì, ma l'installazione deve essere effettuata da personale competente che conosca le norme di sicurezza nelle zone ATEX. Rispettare le istruzioni di montaggio (protezione elettrostatica, equipotenzialità).

Dove trovare la dichiarazione di conformità CE?

La dichiarazione di conformità CE può essere richiesta al concessionario o direttamente al produttore (IFM) se non fornita con il prodotto.

MANUALE UTENTE NI5012 IFM

Istruzioni per l'uso

(parte rilevante per protezione antideflagrante)

Sensore induttivo NAMUR

1. Secondo la direttiva ATEX 2014/34/UE (ATEX), per la messa in funzione di un appearecchio o di un sistema di protezione negli stati membri dell'Unione Europea (EU) è necessario allegare le istruzioni per l'uso originali e una traduzione delle stesse nella lingua o lingue del paese EU di utilizzo.
2. Se, con la mercie segnata, non dovesso èsere allegate le istruzioni per l'uso o la dichiarazione di conformità CE nella lingua del paese EU di utilizzo, è possibile richiederle presso il commerciante (vedere bolla di segna) oppure presso il costruttore (vedere scheda tecnica / retro).
3. Il prodotto deve essere什么意思 in funzione soltanto da personale esperto. Informiamo inoltre espressamente che si declina agli responsabilità per il caso in cui l'apparecchio sia statoesso in funzione perché le relative istruzioni per l'uso nella lingua del paese EU di utilizzato.

LV Latviešu valoda

1. Saskaña ar ATEX Direktivu 2014/34/ES (ATEX), nododot ierici vai aizsardzibas sistemu ekspluatáñja Eiropas Savienibas (ES) dalibvalstis, ir jaiesniedz ekspluatáñjas instrukcija originalvaloda un attiecigas ES valsts valoda vai valodás.
2. Ja ekspluatacijas instrukcija vai EK Atbilstibas deklaracija attiecigas ES valsts valoda piegades komplekta nav ieklauta, pieprasiet tas Jusu tirdzniecibas parestavim (skatit pavadzimi) vai ražotajam (skatit ražotaja instrukciju / mugurpuse).
3. So izstradajumu ekspluatacijā drikst nodot tikai ar nozares specialistu atlauju. Mēs norādām, ka tiek izslēgta jebkāda atbildība, ja iérice tikusi nodota ekspluatacijā, neizmantojot atbilstošu ekspluatacijas instrukciju attiecigās ES valsts valoda.

LT Lietuvič kalba

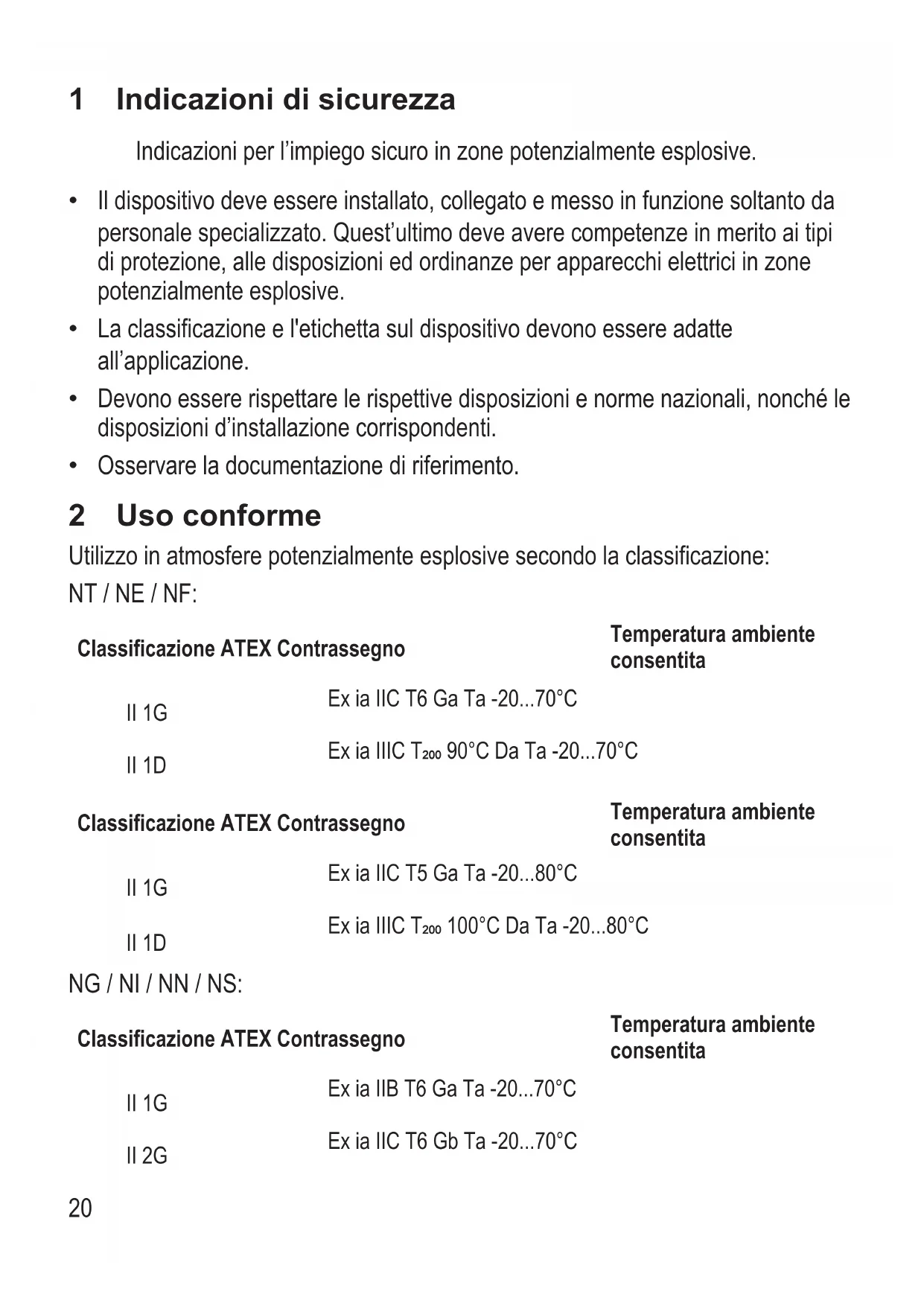

1 Indicazioni di sicurezza

Indicazioni per l'impiego sicuro in zone potenzialmente explosive.

• Il disposativo deve essere installato, collegato e messo in funzione soltanto da personale specializzato. Quest'ultimo deve ave competenze in merito ai tipi di protezione, alle disposizioni ed ordinanze per apparecchi elettrici in zone potenzialmente esplosive.
• La classificazione e l'etichetta sul dispositivo devono essere adatte all'applicazione.
• Devono essere rispettore le rispettive disposizioni e norme nazionali, nonché le disposizioni d'installazione corrispondenti.
• Osservare la documentazione di riferimento.

2 Uso conforme

Utilizzo in atmospere potenzialmente explosive secondo la classificazione: NT / NE / NF:

Classificazione ATEX Contrassegno Temperatura ambiente consentita

Ex i a IIC T6 Ga Ta -20...70°C II 1G

Ex ia IIIC T_20090^ Da Ta -20...70°C

Classificazione ATEX Contrassegno Temperaturea ambiente consentita

Ex ia IIC T5 Ga Ta -20...80°C

Ex ia IIIC T_200100^ Da Ta -20...80°C II 1D

NG / NI / NN / NS:

Classificazione ATEX Contrassegno Temperaturea ambiente consentita

Classificazione ATEX Contrassegno		Temperatura ambiente consentita
ΞxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Classificazione ATEX Contrassegno		Temperatura ambiente consentita
ΞxII 1G	Ex ia IIB T5 Ga Ta -20...80°C
ΞxII 2G	Ex ia IIC T5 Gb Ta -20...80°C
ΞxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

Certificato di esame del tipo:

UE:PTB01ATEX2191,BVS04ATEXE153X
IEC:IECExBVS06.0003X

Vengono applicati i requisiti delle seguenti norme:

EN IEC 60079-0:2018, EN 60079-11:2012
IEC 60079-0:2017, IEC 60079-11:2011

Collegamento solo a circuiti elettrici a sicurezza intrinseca che siano approvati con l'attestato di certificazione e che non superino i seguenti valori massimi:

Ui = 15 V, li = 50 mA, Pi = 120 mW

Induttività (Li) e capacità (Ci) massime interne effettive:

Codice articolo Induttività interna (Li) in μH Capacità interna (Ci) in nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141

NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montaggio

Proteggere dispositivo e cavo da danneggiamenti.
Evitare cariche statiche su dispositivi in plastica e cavi.
Per evitare la carica elettrostatica, includere le parti metalliche (corpo connettore, elementi di fissaggio, involucro protettivo, ecc.) nel collegamento equipotenziale.
Non installare il dispositivo nella parte divisoria tra zone diverse.
In caso di utilizzo nella zona 0, protegere i connettori femmina da intense cariche elettrostatiche.

3.1 Condizioni specifiche per il funzionamento sicuro

Fare sempre riferimento alle istruzioni per l'uso per l'etichetta, poiché potrebber non essere applicata completamente al dispositivo per mancanza di spazio.

4 Manutenzione, riparazione e smaltimento

Non è possibile apportare modifiche al dispositivo. Non è possibile riparare il dispositivo. In caso di anomalia rivolgersi al produttore.

Se necessario, è possibile richiedere le schede tecniche, gli attestati di certificazione e i certificati presso il produttore ( Coperto / Retro).
