Tipo di prodotto	Sensore induttivo NAMUR
Utilizzo	Zone a rischio di esplosione (ATEX)
Alimentazione	Circuito a sicurezza intrinseca: Ui=15 V, Ii=50 mA, Pi=120 mW
Induttanza interna (Li)	62 μH
Capacità interna (Ci)	157 nF
Temperatura ambiente ammissibile	-20…70°C (classe T6) o -20…80°C (classe T5)
Marcatura ATEX	Ex ia IIC T6 Ga / Ex ia IIC T5 Ga / Ex ia IIIC T200 90°C Da / Ex ia IIIC T200 100°C Da (secondo versione)
Certificati	UE: PTB01ATEX2191, BVS04ATEXE153X ; IECEx: BVS 06.0003X
Collegamento	Solo a circuiti a sicurezza intrinseca omologati
Montaggio	Proteggere l'apparecchio e il cavo, evitare cariche statiche, collegare le parti metalliche all'equipotenziale
Manutenzione	Nessuna riparazione possibile, contattare il produttore in caso di difetto
Manutenzione e pulizia	Evitare cariche elettrostatiche su plastiche e cavi
Sicurezza	Installazione e messa in servizio riservate a personale competente
Documenti applicabili	Rispettare i regolamenti nazionali e i documenti allegati
Tipo di uscita	NAMUR

Domande frequenti - NG5016 IFM

Come collegare il sensore induttivo NG5016?

Il collegamento deve essere effettuato esclusivamente a circuiti a sicurezza intrinseca omologati, conformemente ai valori massimi Ui=15 V, Ii=50 mA, Pi=120 mW. Utilizzare un cavo adatto e rispettare gli schemi forniti.

Quali sono le temperature ambiente ammissibili per il NG5016?

Secondo la classe di temperatura: da -20 a +70°C per la classe T6, e da -20 a +80°C per la classe T5. Verificare la marcatura esatta sull'apparecchio.

Posso utilizzare questo sensore in zona 0?

Sì, il NG5016 è certificato per l'uso in zona 0 (categoria 1G) con marcatura Ex ia IIC T6 Ga o T5 Ga, a condizione di rispettare le condizioni di installazione.

Cosa fare in caso di difetto del sensore?

Nessuna riparazione è possibile. In caso di malfunzionamento, contattare il produttore (IFM) per una sostituzione. Non tentare di aprire o modificare l'apparecchio.

Quali sono i certificati ATEX del NG5016?

Il sensore dispone dei certificati UE: PTB01ATEX2191 e BVS04ATEXE153X, oltre al certificato IECEx BVS 06.0003X. Questi documenti garantiscono la conformità per le zone esplosive.

Come pulire il sensore NG5016?

Evitare qualsiasi accumulo di cariche elettrostatiche sulle parti in plastica e sui cavi. Pulire con un panno morbido non conduttore, senza solventi aggressivi. Non immergere.

Qual è la distanza di rilevamento del sensore?

Il manuale non specifica la distanza di rilevamento. Consultare la scheda tecnica del produttore per conoscere la portata nominale (tipicamente 2 mm per i modelli M12 NAMUR).

Si può riparare il sensore NG5016?

No, il prodotto non è progettato per essere riparato. Qualsiasi modifica è vietata. In caso di guasto, sostituirlo con un modello identico presso IFM.

Quali sono i rischi legati alle cariche elettrostatiche?

Le cariche statiche possono provocare incendi o esplosioni in zona ATEX. È imperativo collegare le parti metalliche (involucro, connettore, fissaggio) al collegamento equipotenziale.

Come leggere la marcatura sull'apparecchio?

La marcatura completa potrebbe non essere presente sull'apparecchio per motivi di spazio. Fare sempre riferimento al manuale di istruzioni per conoscere la classificazione esatta e le condizioni di funzionamento.

MANUALE UTENTE NG5016 IFM

Istruzioni per l'uso

(parte rilevante per protezione antideflagrante)

Sensore induttivo NAMUR

1. Secondo la direttiva ATEX 2014/34/UE (ATEX), per la messa in funzione di un appearecchio o di un sistema di protezione negli stati membri dell'Unione Europea (EU) è necessario allegare le istruzioni per l'uso originali e una traduzione delle stesse nella lingua o lingue del paese EU di utilizzo.
2. Se, con la mercie segnata, non dovesso èsere allegate le istruzioni per l'uso o la dichiarazione di conformità CE nella lingua del paese EU di utilizzo, è possibile richiederle presso il commerciante (vedere bolla di segna) oppure presso il costruttore (vedere scheda tecnica / retro).
3. Il prodotto deve essere什么意思 in funzione soltanto da personale esperto. Informiamo inoltre espressamente che si declina agli responsabilità per il caso in cui l'apparecchio sia statoesso in funzione perché le relative istruzioni per l'uso nella lingua del paese EU di utilizzo.

LV Latviešu valoda

1. Saskaña ar ATEX Direktivu 2014/34/ES (ATEX), nododot ierici vai aizsardzibas sistemu ekspluatáñja Eiropas Savienibas (ES) dalibvalstis, ir jaiesniedz ekspluatáñjas instrukcija originalvaloda un attiecigas ES valsts valoda vai valodás.
2. Ja ekspluatacijas instrukcija vai EK Atbilstibas deklaracija attiecigas ES valsts valoda piegades komplekta nav ieklauta, pieprasiet tas Jusu tirdzniecibas parestavim (skatit pavadzimi) vai ražotajam (skatit ražotaja instrukciju / mugurpuse).
3. So izstradajumu ekspluatacijā drikst nodot tikai ar nozares specialistu atlauju. Mēs norādām, ka tiek izslēgta jebkāda atbildība, ja iérice tikusi nodota ekspluatacijā, neizmantojot atbilstošu ekspluatacijas instrukciju attiecigās ES valsts valoda.

LT Lietuvič kalba

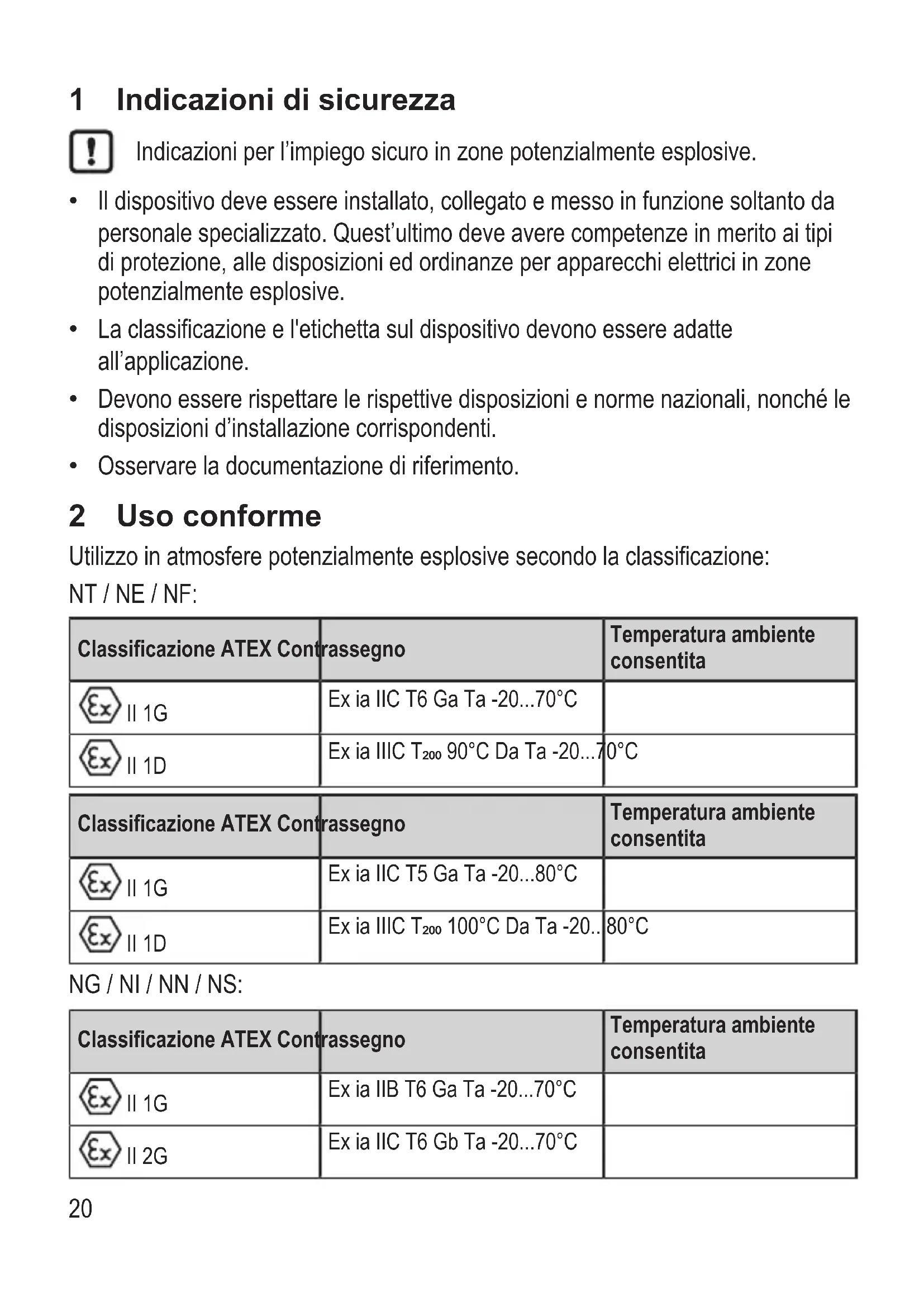

1 Indicazioni di sicurezza

Indicazioni per l'impiego sicuro in zone potenzialmente explosive.

• Il disposativo deve essere installato, collegato eesso in funzione soltanto da personale specializzato. Quest'ultimo deve ave competenze in merito ai tipi di protezione, alle disposizioni ed ordinanze per apparecchi elettrici in zone potenzialmente explosive.
• La classificazione e l'etichetta sul dispositivo devono essere adatte all'applicazione.
• Devono essere rispetto le rispettive disposizioni e norme nazionali, nonché le disposizioni d'installazione corrispondenti.
• Osservare la documentazione di riferimento.

2 Uso conforme

Utilizzo in atmospere potenzialmente explosive secondo la classificazione:

NT/NE/NF:

Classificazione ATEX Contrassegno		Temperatura ambiente consentita
ΞxII 1G	Ex ia IIC T6 Ga Ta -20...70°C
ΞxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Classificazione ATEX Contrassegno		Temperatura ambiente consentita
ΞxII 1G	Ex ia IIC T5 Ga Ta -20...80°C
ΞxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS:

Classificazione ATEX Contrassegno		Temperatura ambiente consentita
ΞxII 1G	Ex ia IIB T6 Ga Ta -20...70°C
ΞxII 2G	Ex ia IIC T6 Gb Ta -20...70°C
ΞxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Classificazione ATEX Contrassegno		Temperatura ambiente consentita
ΞxII 1G	Ex ia IIB T5 Ga Ta -20...80°C
ΞxII 2G	Ex ia IIC T5 Gb Ta -20...80°C
ΞxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

Certificato di esame del tipo:

UE:PTB01ATEX2191,BVS04ATEXE153X
IEC:IECExBVS06.0003X

Vengono applicati i requisiti delle seguenti norme:

EN IEC 60079-0:2018, EN 60079-11:2012
IEC 60079-0:2017, IEC 60079-11:2011

Collegamento solo a circuiti elettrici a sicurezza intrinseca che siano approvati con l'attestato di certificazione e che non superino i seguenti valori massimi:

Ui = 15 V, li = 50 mA, Pi = 120 mW

Induttività (Li) e capacità (Ci) massime interne effettive:

Codice articolo Induttività interna (Li) in pH Capacità interna (Ci) in nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141

NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montaggio

Proteggere dispositivo e cavo da danneggiamenti.
Evitare cariche statiche su dispositivi in plastica e cavi.
Per evitare la carica elettrostatica, includere le parti metalliche (corpo connettore, elementi di fissaggio, involucro protettivo, ecc.) nel collegamento equipotenziale.
Non installare il disposativo nella parte divisoria tra zone diverse.
In caso di utilizzo nella zona 0, protegere i connettori femmina da intense cariche elettrostatiche.

3.1 Condizioni specifiche per il funzionamento sicuro

Fare sempre riferimento alle istruzioni per l'uso per l'etichetta, poiché potrebber non essere applicata completamente al dispositivo per mancanza di spazio.

4 Manutenzione, riparazione e smaltimento

Non è possible apportare modifiche al dispositivo. Non è possible riparare il dispositivo. In caso di anomalia rivolgersi al produttore.

Se necessario, è possibile richiedere le schede tecniche, gli attestati di certificazione e i certificati presso il produttore ( Coperto / Retro).
