Produkttyp	Induktiver Näherungsschalter NAMUR
Einsatzbereich	Explosionsgefährdete Bereiche (ATEX)
Spannungsversorgung	Eigensicherer Stromkreis: Ui=15 V, Ii=50 mA, Pi=120 mW
Interne Induktivität (Li)	62 μH
Interne Kapazität (Ci)	157 nF
Zulässige Umgebungstemperatur	-20…70°C (Klasse T6) oder -20…80°C (Klasse T5)
ATEX-Kennzeichnung	Ex ia IIC T6 Ga / Ex ia IIC T5 Ga / Ex ia IIIC T200 90°C Da / Ex ia IIIC T200 100°C Da (je nach Version)
Zertifikate	EU: PTB01ATEX2191, BVS04ATEXE153X; IECEx: BVS 06.0003X
Anschluss	Nur an zugelassene eigensichere Stromkreise
Montage	Gerät und Kabel schützen, statische Aufladungen vermeiden, Metallteile an den Potentialausgleich anschließen
Wartung	Keine Reparatur möglich, bei Defekt den Hersteller kontaktieren
Pflege und Reinigung	Elektrostatische Aufladungen an Kunststoffen und Kabeln vermeiden
Sicherheit	Installation und Inbetriebnahme nur durch qualifiziertes Personal
Anwendbare Dokumente	Nationale Vorschriften und beiliegende Dokumente beachten
Ausgangstyp	NAMUR

Häufig gestellte Fragen - NG5016 IFM

Wie schließe ich den induktiven Näherungsschalter NG5016 an?

Der Anschluss darf nur an zugelassene eigensichere Stromkreise erfolgen, gemäß den maximalen Werten Ui=15 V, Ii=50 mA, Pi=120 mW. Ein geeignetes Kabel verwenden und die mitgelieferten Schaltpläne beachten.

Welche Umgebungstemperaturen sind für den NG5016 zulässig?

Je nach Temperaturklasse: -20 bis +70°C für Klasse T6, und -20 bis +80°C für Klasse T5. Überprüfen Sie die genaue Kennzeichnung am Gerät.

Kann ich diesen Sensor in Zone 0 verwenden?

Ja, der NG5016 ist für den Einsatz in Zone 0 (Kategorie 1G) mit Kennzeichnung Ex ia IIC T6 Ga oder T5 Ga zertifiziert, vorausgesetzt die Installationsbedingungen werden eingehalten.

Was tun bei einem Defekt des Sensors?

Keine Reparatur möglich. Bei Fehlfunktion kontaktieren Sie den Hersteller (IFM) für einen Ersatz. Versuchen Sie nicht, das Gerät zu öffnen oder zu modifizieren.

Welche ATEX-Zertifikate hat der NG5016?

Der Sensor verfügt über die EU-Zertifikate PTB01ATEX2191 und BVS04ATEXE153X sowie das IECEx-Zertifikat BVS 06.0003X. Diese Dokumente bestätigen die Konformität für explosionsgefährdete Bereiche.

Wie reinige ich den Sensor NG5016?

Vermeiden Sie elektrostatische Aufladungen auf Kunststoffteilen und Kabeln. Reinigen Sie mit einem weichen, nicht leitenden Tuch ohne aggressive Lösungsmittel. Nicht eintauchen.

Wie groß ist der Schaltabstand des Sensors?

Die Anleitung gibt keine genaue Angabe zum Schaltabstand. Konsultieren Sie das Datenblatt des Herstellers für den Nennabstand (typischerweise 2 mm bei M12 NAMUR-Modellen).

Kann der Sensor NG5016 repariert werden?

Nein, das Produkt ist nicht für Reparaturen ausgelegt. Jegliche Modifikation ist untersagt. Bei Ausfall ersetzen Sie es durch ein identisches Modell von IFM.

Welche Risiken bestehen durch elektrostatische Aufladungen?

Statische Aufladungen können in ATEX-Zonen Brände oder Explosionen verursachen. Es ist zwingend erforderlich, die Metallteile (Gehäuse, Stecker, Befestigung) mit dem Potentialausgleich zu verbinden.

Wie lese ich die Kennzeichnung am Gerät?

Die vollständige Kennzeichnung kann aus Platzgründen nicht auf dem Gerät angebracht sein. Beachten Sie stets die Betriebsanleitung für die genaue Klassifizierung und die Betriebsbedingungen.

BEDIENUNGSANLEITUNG NG5016 IFM

(Ex-Schutz relevanter Teil)

Induktiver Sensor NAMUR

1. Nach der ATEX-Richtlinie 2014/34/EU (ATEX) muss bei der Inbetriebnahme eines Gerätes oder eines Schutzsystems innerhalb der Mitgliedsstaaten der Europäischen Union (EU) die Originalbetriebsanleitung und eine Übersetzung dieser Betriebsanleitung in der oder den Sprache(n) des EU-Verwendungslandes mitgeliefert werden.
2. Sollte dieser Lieferung keine Betriebsanleitung oder EU Konformitätserklärag in der Sprache des EU-Verwendungslandes beiliegen, kann diese bei Ihr hem Händler (siehe Lieferschein) oder beim Hersteller (siehe Deckblatt / Rückseite) angefordert werden.
3. Das Produkt darf nur durch fachkundiges Personal in Betrieb genommen werden. Wir weisen zudem ausdrücklich darauf auf hin, dass jegliche Haftung ausgeschlossen ist, die thereaus resultiert, dass das Gerät ohne die entsprechende Betriebsanleitung in der Sprache des EU-Verwendungslandes in Betrieb genommen wurde.

EE Eesti keel

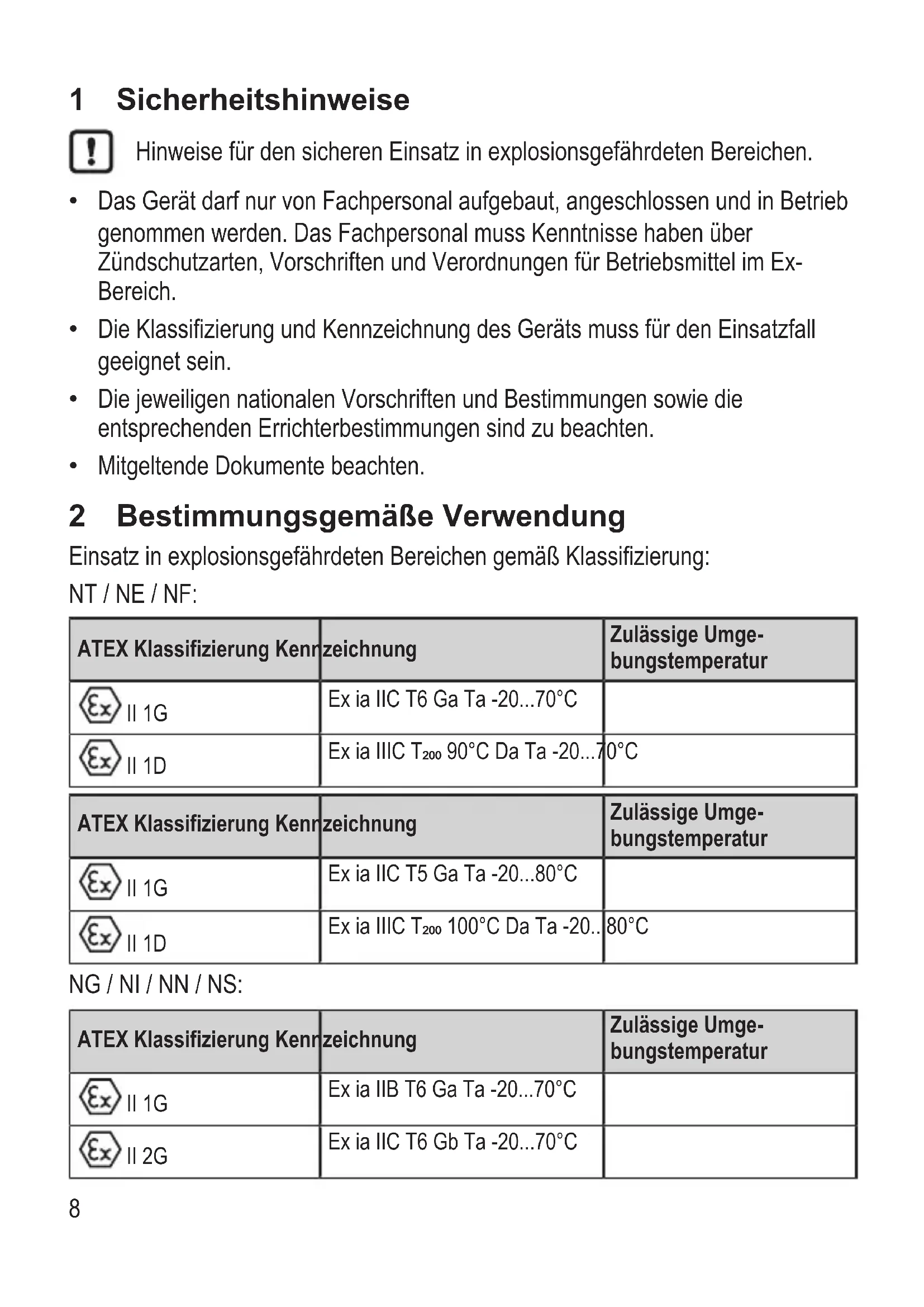

1 Sicherheitshinweise

Hinweise für den sicheren Einsatz in explosionsgeführdeten Bereichen.

• Das Gerätarf nur von Fachpersonal aufgebaut, angeschlossen und in Betrieb genommen werden. Das Fachpersonal muss Kenntnisse haben über Zündschutzarten, Vorschriften und Verordnungen für Betriebsmittel im Ex-Bereich.
  Die Klassifizierung und Kennzeichnung des Geräts muss für den Einsatzfall geeignet sein.
• Die jeweiligen nationalen Vorschriften und Bestimmungen sowie die entsprechenden Errichterbestimmungen sind zu beachten.
  Mitgeltende Dokumente beachten.

2 Bestimmungsgemäß Verwendung

Einsatz in explosionsgeführdeten Bereichen gemäß Klassifizierung:

NT/NE/NF:

ATEX Klassifizierung Kennr	zeichnung	Zulässige Umge-bungstemperatur
ΞxII 1G	Ex ia IIC T6 Ga Ta -20...70°C
ΞxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
ATEX Klassifizierung Kennr	zeichnung	Zulässige Umge-bungstemperatur
ΞxII 1G	Ex ia IIC T5 Ga Ta -20...80°C
ΞxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS:

ATEX Klassifizierung Kennr	zeichnung	Zulässige Umge-bungstemperatur
ΞxII 1G	Ex ia IIB T6 Ga Ta -20...70°C
ΞxII 2G	Ex ia IIC T6 Gb Ta -20...70°C
II 1D	Ex ia IIC T200 90°C Da Ta -20...7	0°C
ATEX Klassifizierung Kennr	zeichnung	Zulässige Umge-bungstemperatur
II 1G	Ex ia IIB T5 Ga Ta -20...80°C
II 2G	Ex ia IIC T5 Gb Ta -20...80°C
II 1D	Ex ia IIC T200 100°C Da Ta -20..	80°C

Baumusterprüfbescheinigung:

EU:PTB01ATEX2191,BVS04ATEXE153X
IEC:IECExBVS06.0003X

Die Anforderungen folgender Normen werden erfüllt:

EN IEC 60079-0:2018, EN 60079-11:2012
IEC 60079-0:2017, IEC 60079-11:2011

Anschluss nur an eigensichere Stromkreise, die mit Baumusterprüfbescheinigung zugelassen sind und folgende Höchstwerte nicht überschreiben:

Ui = 15 V, Li = 50 mA, Pi = 120 mW

Maximal wirksame innere Induktivität (Li) und Kapazität (Ci):

Artikelnummer Innere Induktiv	tät (Li) in μH Innere Kapazität	Ci) in nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montage

Gerät und Kabel vor Zerstörung schützen.
Statische Aufladungen an Kunststoffgeräten und Kabeln vermeiden.
Zur Vermeidung von elektrostatischer Aufladung metallische Teile (Steckergehause, Befestigungselemente, Schutzgehause usw.) in den Potentialausgleich einbeziehen.
Gerät nicht in die Trennwand zwischen verschiedenen Zonen einbauen.
Beim Einsatz in Zone 0 die Kabeldosen vor intensiver elektrostatischer Aufladung schützen.

3.1 Besondere Bedingungen für den sicheren Betrieb

Die Kennzeichnung immer der Betriebsanleitung enthalten, da sie aus Platzgründen nicht vollständig auf dem Gerät aufgebracht sein könnte.

4 Wartung, Instandsetzung und Entsorgung

Es dürfen keine Änderungen am Gerät vorgenommen werden; Reparaturen sind nicht möglich. Im Fehlerfallitte an den Hersteller wenden.

Bei Bedarf können Datenblätter oder Baumusterprübschesingungen / Zertifikate beim Hersteller angefordert werden ( Deckblatt / Rückseite).
