Type de produit	Capteur inductif NAMUR
Utilisation	Zones à risque d'explosion (ATEX)
Alimentation	Circuit à sécurité intrinsèque : Ui=15 V, Ii=50 mA, Pi=120 mW
Inductance interne (Li)	62 μH
Capacité interne (Ci)	157 nF
Température ambiante admissible	-20…70°C (classe T6) ou -20…80°C (classe T5)
Marquage ATEX	Ex ia IIC T6 Ga / Ex ia IIC T5 Ga / Ex ia IIIC T200 90°C Da / Ex ia IIIC T200 100°C Da (selon version)
Certificats	UE: PTB01ATEX2191, BVS04ATEXE153X ; IECEx: BVS 06.0003X
Raccordement	Uniquement à des circuits en sécurité intrinsèque homologués
Montage	Protéger l'appareil et le câble, éviter charges statiques, raccorder parties métalliques à l'équipotentiel
Maintenance	Aucune réparation possible, contacter le fabricant en cas de défaut
Entretien et nettoyage	Éviter les charges électrostatiques sur les plastiques et câbles
Sécurité	Installation et mise en service réservées à du personnel compétent
Documents applicables	Respecter les règlements nationaux et les documents joints
Type de sortie	NAMUR

FOIRE AUX QUESTIONS - NG5016 IFM

Comment raccorder le capteur inductif NG5016 ?

Le raccordement doit être effectué exclusivement à des circuits en sécurité intrinsèque homologués, conformément aux valeurs maximales Ui=15 V, Ii=50 mA, Pi=120 mW. Utiliser un câble adapté et respecter les schémas fournis.

Quelles sont les températures ambiantes admissibles pour le NG5016 ?

Selon la classe de température : -20 à +70°C pour la classe T6, et -20 à +80°C pour la classe T5. Vérifiez le marquage exact sur l'appareil.

Puis-je utiliser ce capteur en zone 0 ?

Oui, le NG5016 est certifié pour une utilisation en zone 0 (catégorie 1G) avec marquage Ex ia IIC T6 Ga ou T5 Ga, sous réserve de respecter les conditions d'installation.

Que faire en cas de défaut du capteur ?

Aucune réparation n'est possible. En cas de dysfonctionnement, contactez le fabricant (IFM) pour un remplacement. Ne pas tenter d'ouvrir ou de modifier l'appareil.

Quels sont les certificats ATEX du NG5016 ?

Le capteur dispose des certificats UE: PTB01ATEX2191 et BVS04ATEXE153X, ainsi que du certificat IECEx BVS 06.0003X. Ces documents garantissent la conformité pour les zones explosibles.

Comment nettoyer le capteur NG5016 ?

Évitez tout dépôt de charges électrostatiques sur les parties plastiques et les câbles. Nettoyez avec un chiffon doux non conducteur, sans solvants agressifs. Ne pas immerger.

Quelle est la distance de détection du capteur ?

La notice ne précise pas la distance de détection. Consultez la fiche technique du fabricant pour connaître la portée nominale (typiquement 2 mm pour les modèles M12 NAMUR).

Peut-on réparer le capteur NG5016 ?

Non, le produit n'est pas conçu pour être réparé. Toute modification est interdite. En cas de panne, remplacez-le par un modèle identique auprès d'IFM.

Quels sont les risques liés aux charges électrostatiques ?

Les charges statiques peuvent provoquer des incendies ou explosions en zone ATEX. Il est impératif de relier les parties métalliques (boîtier, connecteur, fixation) à la liaison équipotentielle.

Comment lire le marquage sur l'appareil ?

Le marquage complet peut ne pas figurer sur l'appareil pour des raisons de place. Reportez-vous toujours à la notice d'utilisation pour connaître la classification exacte et les conditions de fonctionnement.

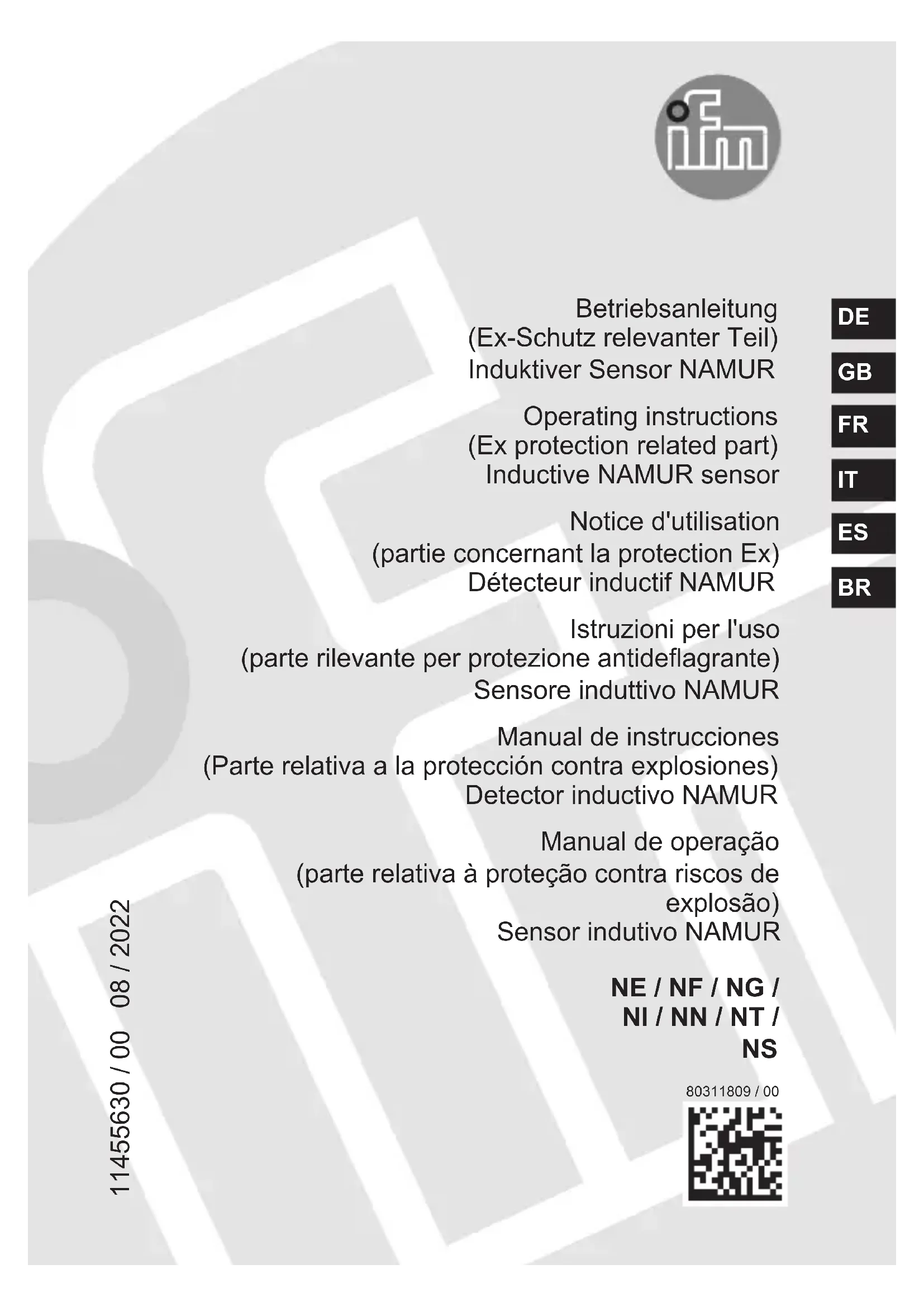

MODE D'EMPLOI NG5016 IFM

Notice d'utilisation

(partie concernant la protection Ex)

Décteur inductif NAMUR

1. Selon la directive ATEX 2014/34/UE la notice d'utilisation originale et une traduction de cette notice dans la ou les langue(s) du pays utilisateur UE doivent être fournies lors de la mise en service d'un apparéil ou d'un système de protection dans les pays membres de l'Union Européenne (UE).
2. Si aucune notice d'utilisation ou déclaration de conformité CE n'est fournie avec ce produit dans la langue du pays utilisateur UE, elle peut être demandée à votre concessionnaire (voir bon de livraison) ou à votre fabricant (voir couverture / verso).
3. Le produit ne doit être mis en service que par un personnel compétent. De plus, nous indiquons expressément que toute responsabilité est exclue qui résultat de la mise en service de l'appareil sans la notice d'utilisation correspondante dans la langue du pays utilisé UE.

IE Gaeilge

1. De réir na Treorach ATEX 2014/34/AE (ATEX), nuair a chuirtear glées no córas cosanta i bhfeidhm laistigh de Bhallstáit an Aontais Eorpaigh (AE), ni mó an bhuntreoir a ghabhann leis a chur ar fail maraon le haistriúchán ar an treoir sin i dteanga no i dteangacha na tire AE ina mbainfear úsíd as.
2. Ma tharlaionn gan treoir ar bith na raioteas oiriuna CE i dteannta leis an ngleas i dteanga na tire-AE ina mbainfear usaid as, is feidir sin a iarraidh ar lucht a dhiolta (feach an bhileog seachadtha) no ar lucht a dhéanta (feach an bhileog ar leith / cul na bileoige).
3. Nil cead ach ag lucht foure a bhfuil oiliuint faoi leith orthu an tairge a chur i bhfearas. Cuirimid ar a suile do chach nach mbeidh freagracht ar bith i gceist de bharr aon ni a tharloidh de thoradh an glaes a chur i bhfearas gan an treoir chuia bheith ann i dteanga an Bhallstait-AE.

IT Italiano

1 Consignes de sécurité

Instructions pour l'emploi sur dans les zones à risque d'explosion.

• Le produit doit être monté, raccordé et mis en service par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les apparciels en zones à risque d'explosion.
• La classification et le marquage de l'appareil doivent être appropriés pour l'application.
• Respecter les règlements et dispositions nationaux ainsi que les règlements d'installation en vigueur.
• Observer les documents applicables.

2 Usage prévu

Emploi dans les zones à risque d'explosion selon la classification :

NT/NE/NF：

Classification ATEX Marquage		Température ambiente admissible
ÉxII 1G	Ex ia IIC T6 Ga Ta -20...70°C
ÉxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Classification ATEX Marquage		Température ambiente admissible
ÉxII 1G	Ex ia IIC T5 Ga Ta -20...80°C
ÉxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS :

Classification ATEX Marquage		Température ambiente admissible
ÉxII 1G	Ex ia IIB T6 Ga Ta -20...70°C
ÉxII 2G	Ex ia IIC T6 Gb Ta -20...70°C
ÉxII 1D	Ex ia IIC T200 90°C Da Ta -20...7	0°C
Classification ATEX Marquage		Température ambiente admissible
ÉxII 1G	Ex ia IIB T5 Ga Ta -20...80°C
ÉxII 2G	Ex ia IIC T5 Gb Ta -20...80°C
ÉxII 1D	Ex ia IIC T200 100°C Da Ta -20..	80°C

Certificat d'examen de type :

• UE:PTB01ATEX2191,BVS04ATEXE153X
• CEI:IECEx BVS 06.0003X

Les exigences des normes suivantes sont respectées :

ENCEI 60079-0:2018, EN 60079-11:2012
- CEI 60079-0:2017, CEI 60079-11:2011

Raccorder uniquement à des circuits en sécurité intrinsèque homologues avec un certificat d'examen de type qui ne dépassent pas les valeurs maximales suivantes :

$$ U i = 1 5 V, l i = 5 0 m A, P i = 1 2 0 m W $$

Inductance (Li) et capacité (Ci) effectives internes maximales :

Référence Inductance interne	(Li) en μH	Capacité interne (Ci) en nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montage

Protégér l'appareil et le cable contre la destruction.
Eviter les charges statiques sur les produits en plastique et sur les cables.
Raccorder les parties métalliques (boîtier du connecteur, éléments de fixation, boîtier de protection etc.) à un équipotentiel pour éviter des charges electrostatiques.
Ne pas installer l'appareil dans une paroi de séparation entre des zones différentes.
En cas d'utilisation dans la zone 0, protégger les connecteurs fénelles contre les fortes charges électrostatiques.

3.1 Conditions spécifiques pour un fonctionnement sur

Toujours voir la notice d'utilisation pour le marquage, car il pourrait ne pas etre entierement appliquée sur l'appareil pour des raisons de place.

4 Maintenance, réparation et élimination

Le produit ne doit pas etre modifie; aucune réparation n'est possible. En cas de défaut, veuillez contacter le fabricant.

Si besoin, des fiches techniques ou des certificats d'examen de type / certificates peuvent etre demandés au fabricant ( couverture / verso).
