Tipo di prodotto	Sensore induttivo NAMUR
Marca	IFM
Modello	NF5002
Tensione di alimentazione (Ui)	15 V DC
Corrente di alimentazione (Ii)	50 mA
Potenza assorbita (Pi)	120 mW
Induttanza interna (Li)	340 μH
Capacità interna (Ci)	140 nF
Certificazione ATEX	II 1G Ex ia IIC T6/T5 Ga / II 1D Ex ia IIIC Da
Temperatura ambiente ammissibile	-20…70 °C (T6) / -20…80 °C (T5)
Funzione principale	Rilevamento induttivo senza contatto in zona ATEX
Materiale della custodia	Acciaio inossidabile / Plastica (secondo il modello)
Collegamento	Cavo o connettore M12 (secondo la versione)
Manutenzione	Nessuna manutenzione necessaria; pulire con un panno asciutto
Sicurezza	Rispettare le istruzioni ATEX; non aprire né modificare
Riparabilità	Non riparabile; contattare il produttore in caso di difetto
Informazioni generali	Manuale di istruzioni inclusa la protezione Ex; conforme alle norme EN IEC 60079-0/11

Domande frequenti - NF5002 IFM

Qual è il tipo di questo sensore?

È un sensore induttivo NAMUR progettato per il rilevamento senza contatto in zone ATEX.

Qual è la tensione di alimentazione del NF5002?

La tensione massima (Ui) è di 15 V, con una corrente massima (Ii) di 50 mA e una potenza massima (Pi) di 120 mW. Deve essere collegato a un circuito di sicurezza intrinseca.

Posso usare questo sensore in zona ATEX?

Sì, è certificato II 1G Ex ia IIC T6/T5 Ga per i gas e II 1D Ex ia IIIC Da per le polveri.

Come pulire il sensore senza danneggiarlo?

Utilizzare un panno asciutto ed evitare cariche elettrostatiche. Non utilizzare solventi né getti d'acqua.

Cosa fare in caso di difetto del sensore?

Nessuna riparazione è possibile. Contattare il produttore (IFM) per una sostituzione.

Quali sono i valori di induttanza e capacità interni?

Per il NF5002, l'induttanza interna (Li) è di 340 μH e la capacità interna (Ci) è di 140 nF.

Qual è l'intervallo di temperatura ambiente consentito?

Dipende dalla classe di temperatura: -20…70 °C per T6 e -20…80 °C per T5.

Devo proteggere il cavo del sensore?

Sì, è necessario proteggere l'apparecchio e il cavo dalla distruzione ed evitare cariche statiche.

Questo sensore è riparabile?

No, il prodotto non deve essere modificato e nessuna riparazione è possibile.

Dove posso ottenere la dichiarazione di conformità CE?

La dichiarazione di conformità può essere richiesta al vostro concessionario o direttamente al produttore (vedi copertina/retro del manuale).

MANUALE UTENTE NF5002 IFM

Istruzioni per l'uso

(parte rilevante per protezione antideflagrante)

Sensore induttivo NAMUR

1. Secondo la direttiva ATEX 2014/34/UE (ATEX), per la messa in funzione di un apparecchio o di un sistema di protezione negli stati membri dell'Unione Europea (EU) è necessario allegare le istruzioni per l'uso originali e una traduzione delle stesse nella lingua o lingue del paese EU di utilizzo.
2. Se, con la merce consegnata, non dovessero essere allegate le istruzioni per l'uso o la dichiarazione di conformità CE nella lingua del paese EU di utilizzo, è possibile richiederle presso il commerciante (vedere bolla di consegna) oppure presso il costruttore (vedere scheda tecnica / retro).
3. Il prodotto deve essere messo in funzione soltanto da personale esperto. Informiamo inoltre espressamente che si declina ogni responsabilità per il caso in cui l'apparecchio sia stato messo in funzione senza le relative istruzioni per l'uso nella lingua del paese EU di utilizzo.

LV Latviešu valoda

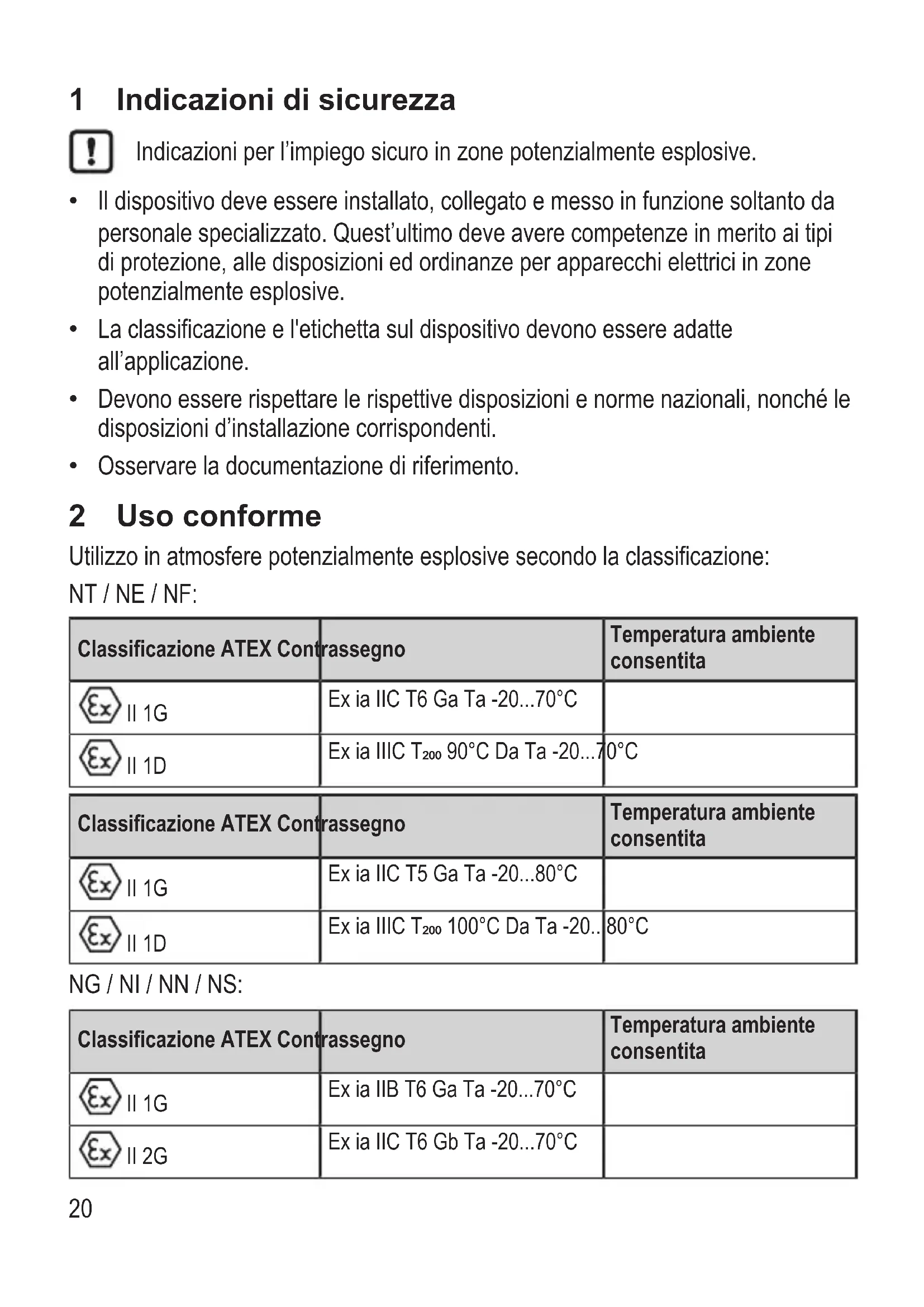

1 Indicazioni di sicurezza

Indicazioni per l'impiego sicuro in zone potenzialmente esplosive.

• Il dispositivo deve essere installato, collegato e messo in funzione soltanto da personale specializzato. Quest'ultimo deve avere competenze in merito ai tipi di protezione, alle disposizioni ed ordinanze per apparecchi elettrici in zone potenzialmente esplosive.
• La classificazione e l'etichetta sul dispositivo devono essere adatte all'applicazione.
• Devono essere rispettare le rispettive disposizioni e norme nazionali, nonché le disposizioni d'installazione corrispondenti.
• Osservare la documentazione di riferimento.

2 Uso conforme

Utilizzo in atmosfere potenzialmente esplosive secondo la classificazione:

NT / NE / NF:

Classificazione ATEX Contrassegno			Temperatura ambiente consentita
	II 1G	Ex ia IIC T6 Ga Ta -20...70°C
	II 1D	Ex ia IIIC T_200 90°C Da Ta -20...70°C
Classificazione ATEX Contrassegno			Temperatura ambiente consentita
	II 1G	Ex ia IIC T5 Ga Ta -20...80°C
	II 1D	Ex ia IIIC T_200 100°C Da Ta -20...80°C

NG / NI / NN / NS:

Classificazione ATEX Contrassegno		Temperatura ambiente consentita
II 1G	Ex ia IIB T6 Ga Ta -20...70°C
II 2G	Ex ia IIC T6 Gb Ta -20...70°C

Classificazione ATEX Contrassegno			Temperatura ambiente consentita
	II 1D	Ex ia IIIC T_200 90°C Da Ta -20...70°C
Classificazione ATEX Contrassegno			Temperatura ambiente consentita
	II 1G	Ex ia IIB T5 Ga Ta -20...80°C
	II 2G	Ex ia IIC T5 Gb Ta -20...80°C
	II 1D	Ex ia IIIC T_200 100°C Da Ta -20...80°C

Certificato di esame del tipo:

• UE: PTB 01 ATEX 2191, BVS 04 ATEX E153 X
• IEC: IECEx BVS 06.0003X

Vengono applicati i requisiti delle seguenti norme:

• EN IEC 60079-0:2018, EN 60079-11:2012
• IEC 60079-0:2017, IEC 60079-11:2011

Collegamento solo a circuiti elettrici a sicurezza intrinseca che siano approvati con l'attestato di certificazione e che non superino i seguenti valori massimi:

$$ \mathrm{Ui} = 1 5 \mathrm{V}, \mathrm{li} = 5 0 \mathrm{mA}, \mathrm{Pi} = 1 2 0 \mathrm{mW} $$

Induttività (Li) e capacità (Ci) massime interne effettive:

Codice articolo Induttività interna (Li) in μH Capacità interna (Ci) in nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141

NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montaggio

▶ Proteggere dispositivo e cavo da danneggiamenti.
Evitare cariche statiche su dispositivi in plastica e cavi.
Per evitare la carica elettrostatica, includere le parti metalliche (corpo connettore, elementi di fissaggio, involucro protettivo, ecc.) nel collegamento equipotenziale.
▶ Non installare il dispositivo nella parte divisoria tra zone diverse.
In caso di utilizzo nella zona 0, proteggere i connettori femmina da intense cariche elettrostatiche.

3.1 Condizioni specifiche per il funzionamento sicuro

Fare sempre riferimento alle istruzioni per l'uso per l'etichetta, poiché potrebbe non essere applicata completamente al dispositivo per mancanza di spazio.

4 Manutenzione, riparazione e smaltimento

Non è possibile apportare modifiche al dispositivo. Non è possibile riparare il dispositivo. In caso di anomalia rivolgersi al produttore.

Se necessario, è possibile richiedere le schede tecniche, gli attestati di certificazione e i certificati presso il produttore (→ Coperto / Retro).
