Detector inductivo NAMUR

Manual de operação

1. En conformidad con la Directiva ATEX 2014/34/UE (ATEX), para la puesta en marcha de un equipo o de un sistema de protección en los estados miembros de la Unión Europea (UE), se deben adjuntar las instrucciones de uso originales y una traducción de las mismas en la(s) lengua(s) del país de la UE donde vaya a ser utilizado el producto.
2. En caso de que no se adjunten las instrucciones de uso o la declaración de conformidad CE en la lengua del país de la UE donde se vaya a utilizar el equipo, estos documentos podrán ser solicitados al distribuidor (véase albarán) o al fabricante (véase portada/dorso).
3. El producto solo puede ser puesto en marcha por personal especializado. Advertimos expresamente de que queda excluida toda responsabilidad en caso de que el equipo se ponga en marcha sin las correspondientes instrucciones de uso en la lengua del país de la UE donde vaya a ser utilizado.

FR Français

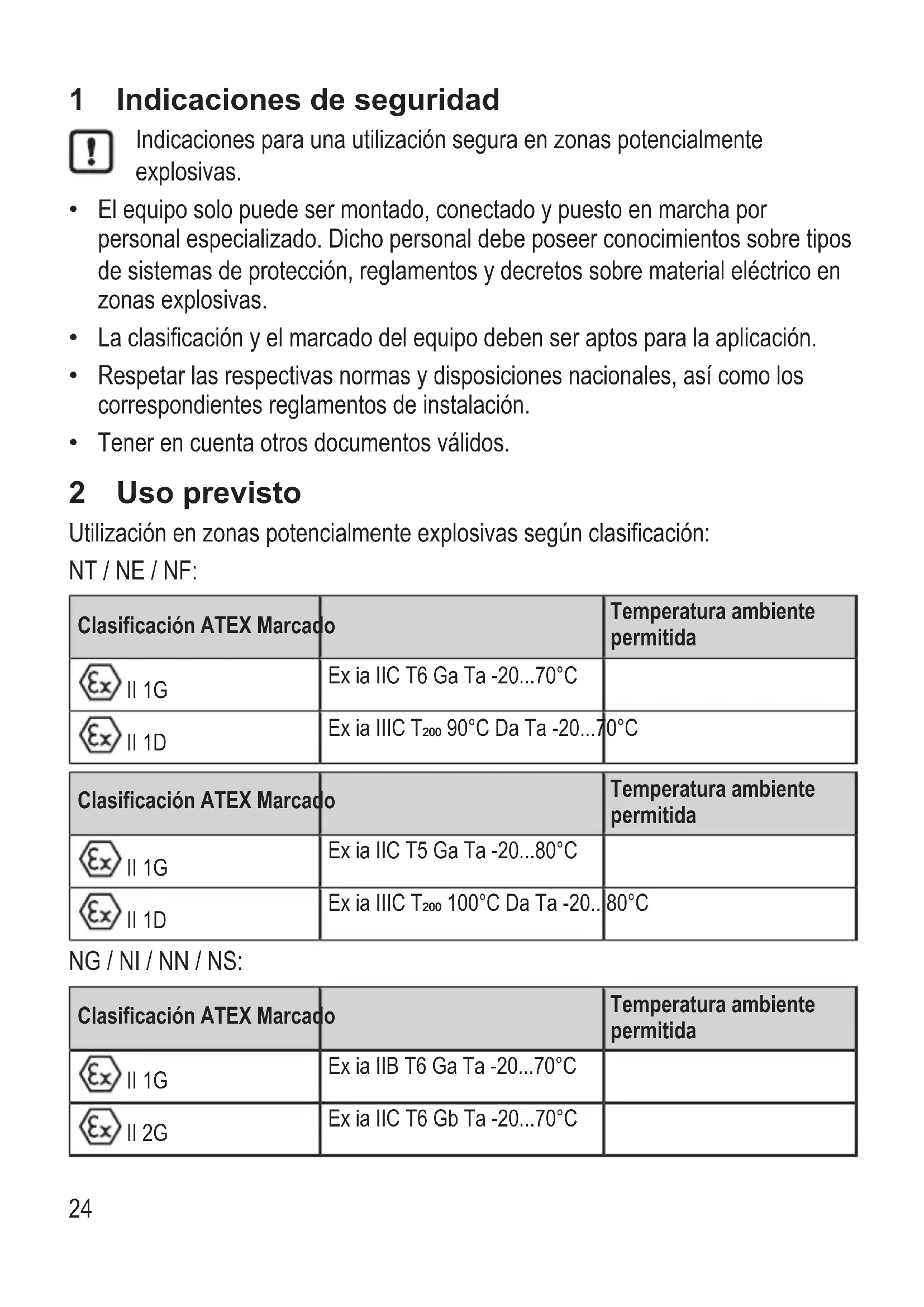

1 Indicaciones de seguridad

Indicaciones para una utilización segura en zonas potencialmente explosivas.

• El equipo solo puede ser montado, conectado y puesto en marcha por personal especializado. Dicho personal debe poseer conocimientos sobre tipos de sistemas de protección, reglamentos y decretos sobre material eléctrico en zonas explosivas.
• La clasificación y el marcado del equipo deben ser aptos para la aplicación.
• Respetar las respectivas normas y disposiciones nacionales, así como los correspondientes reglamentos de instalación.
• Tener en cuenta otros documentos válidos.

2 Uso previsto

Utilización en zonas potencialmente explosivas según clasificación:

NT / NE / NF:

Clasificación ATEX Marcado			Temperatura ambiente permitida
	II 1G	Ex ia IIC T6 Ga Ta -20...70°C
	II 1D	Ex ia IIIC T_200 90°C Da Ta -20...70°C
Clasificación ATEX Marcado			Temperatura ambiente permitida
	II 1G	Ex ia IIC T5 Ga Ta -20...80°C
	II 1D	Ex ia IIIC T_200 100°C Da Ta -20..	80°C

NG / NI / NN / NS:

Clasificación ATEX Marcado			Temperatura ambiente permitida
	II 1G	Ex ia IIB T6 Ga Ta -20...70°C
	II 2G	Ex ia IIC T6 Gb Ta -20...70°C
	II 1D	Ex ia IIIC T_200 90°C Da Ta -20...7	0°C
Clasificación ATEX Marcado			Temperatura ambiente permitida
	II 1G	Ex ia IIB T5 Ga Ta -20...80°C
	II 2G	Ex ia IIC T5 Gb Ta -20...80°C
	II 1D	Ex ia IIIC T_200 100°C Da Ta -20...	80°C

Certificado de examen de tipo:

• UE: PTB 01 ATEX 2191, BVS 04 ATEX E153 X
• IEC: IECEx BVS 06.0003X

Se cumplen los requisitos de las siguientes normas:

• EN IEC 60079-0:2018, EN 60079-11:2012
• IEC 60079-0:2017, IEC 60079-11:2011

Conexión solamente a circuitos de corriente con seguridad intrínseca, homologados con certificado del examen de tipo y que no superen los siguientes valores máximos:

$$ \mathrm{Ui} = 1 5 \mathrm{V}, \mathrm{Ii} = 5 0 \mathrm{mA}, \mathrm{Pi} = 1 2 0 \mathrm{mW} $$

Valores máximos efectivos de inductancia (Li) y capacidad (Ci) internas:

N.° de artículo Inductancia interna (Li) en μH	Capacidad interna (Ci) en nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143

NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montaje

▶ Proteger el equipo y el cable contra daños.
Evitar las cargas estáticas en equipos de plástico y en cables.
Para evitar las cargas electrostáticas, las partes metálicas (cuerpo del conector, elementos de fijación, carcasa de protección, etc.) deben tener una conexión equipotencial.
No instalar el equipo en la separación entre diferentes zonas.
En caso de utilización en la zona 0, proteger los conectores hembra contra fuertes cargas electrostáticas.

3.1 Condiciones especiales para un funcionamiento seguro

Consultar siempre el manual de instrucciones para el marcado, ya que puede que no se haya aplicado completamente en el equipo por falta de espacio.

4 Mantenimiento, reparación y eliminación

No está permitido realizar cambios en el equipo, no es posible llevar a cabo reparaciones. En caso de fallo, contactar con el fabricante.

En caso necesario, se pueden solicitar al fabricante las fichas técnicas o los certificados de examen de tipo / certificaciones (→ Portada / Dorso).

Certificado de exame de tipo:

• UE: PTB 01 ATEX 2191, BVS 04 ATEX E153 X
• IEC: IECEx BVS 06.0003X
