NF5002 - Induktiver Sensor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Induktiver Sensor NAMUR
Marke	IFM
Modell	NF5002
Versorgungsspannung (Ui)	15 V DC
Versorgungsstrom (Ii)	50 mA
Leistungsaufnahme (Pi)	120 mW
Interne Induktivität (Li)	340 μH
Interne Kapazität (Ci)	140 nF
ATEX-Zertifizierung	II 1G Ex ia IIC T6/T5 Ga / II 1D Ex ia IIIC Da
Zulässige Umgebungstemperatur	-20…70 °C (T6) / -20…80 °C (T5)
Hauptfunktion	Berührungslose induktive Erfassung in ATEX-Zone
Gehäusematerial	Edelstahl / Kunststoff (je nach Modell)
Anschluss	Kabel oder M12-Stecker (je nach Version)
Wartung	Keine Wartung erforderlich; mit einem trockenen Tuch reinigen
Sicherheit	ATEX-Hinweise beachten; nicht öffnen oder verändern
Reparierbarkeit	Nicht reparierbar; bei Defekt den Hersteller kontaktieren
Allgemeine Informationen	Bedienungsanleitung inklusive Ex-Schutz; konform mit den Normen EN IEC 60079-0/11

Häufig gestellte Fragen - NF5002 IFM

Welches ist der Typ dieses Sensors?

Es ist ein induktiver NAMUR-Sensor für die berührungslose Erfassung in ATEX-Zonen.

Wie hoch ist die Versorgungsspannung des NF5002?

Die maximale Spannung (Ui) beträgt 15 V, der maximale Strom (Ii) 50 mA und die maximale Leistung (Pi) 120 mW. Es muss an einen eigensicheren Stromkreis angeschlossen werden.

Kann ich diesen Sensor in einer ATEX-Zone verwenden?

Ja, es ist zertifiziert für II 1G Ex ia IIC T6/T5 Ga (Gase) und II 1D Ex ia IIIC Da (Staub).

Wie reinige ich den Sensor, ohne ihn zu beschädigen?

Verwenden Sie ein trockenes Tuch und vermeiden Sie elektrostatische Aufladungen. Keine Lösungsmittel oder Wasserstrahlen verwenden.

Was tun bei einem Defekt des Sensors?

Eine Reparatur ist nicht möglich. Kontaktieren Sie den Hersteller (IFM) für einen Ersatz.

Wie hoch sind die Werte der internen Induktivität und Kapazität?

Für den NF5002 beträgt die interne Induktivität (Li) 340 μH und die interne Kapazität (Ci) 140 nF.

Wie hoch ist der zulässige Umgebungstemperaturbereich?

Er hängt von der Temperaturklasse ab: -20…70 °C für T6 und -20…80 °C für T5.

Muss ich das Kabel des Sensors schützen?

Ja, das Gerät und das Kabel müssen vor Zerstörung geschützt werden und statische Aufladungen vermieden werden.

Ist dieser Sensor reparierbar?

Nein, das Produkt darf nicht geändert werden und eine Reparatur ist nicht möglich.

Wo erhalte ich die CE-Konformitätserklärung?

Die Konformitätserklärung kann bei Ihrem Händler oder direkt beim Hersteller angefordert werden (siehe Deckblatt/Rückseite der Anleitung).

BEDIENUNGSANLEITUNG NF5002 IFM

(Ex-Schutz relevanter Teil)

Induktiver Sensor NAMUR

1. Nach der ATEX-Richtlinie 2014/34/EU (ATEX) muss bei der Inbetriebnahme eines Gerätes oder eines Schutzsystems innerhalb der Mitgliedsstaaten der Europäischen Union (EU) die Originalbetriebsanleitung und eine Übersetzung dieser Betriebsanleitung in der oder den Sprache(n) des EU-Verwendungslandes mitgeliefert werden.
2. Sollte dieser Lieferung keine Betriebsanleitung oder EU Konformitätserklärung in der Sprache des EU-Verwendungslandes beiliegen, kann diese bei Ihrem Händler (siehe Lieferschein) oder beim Hersteller (siehe Deckblatt / Rückseite) angefordert werden.
3. Das Produkt darf nur durch fachkundiges Personal in Betrieb genommen werden. Wir weisen zudem ausdrücklich darauf hin, dass jegliche Haftung ausgeschlossen ist, die daraus resultiert, dass das Gerät ohne die entsprechende Betriebsanleitung in der Sprache des EU-Verwendungslandes in Betrieb genommen wurde.

EE Besti keel

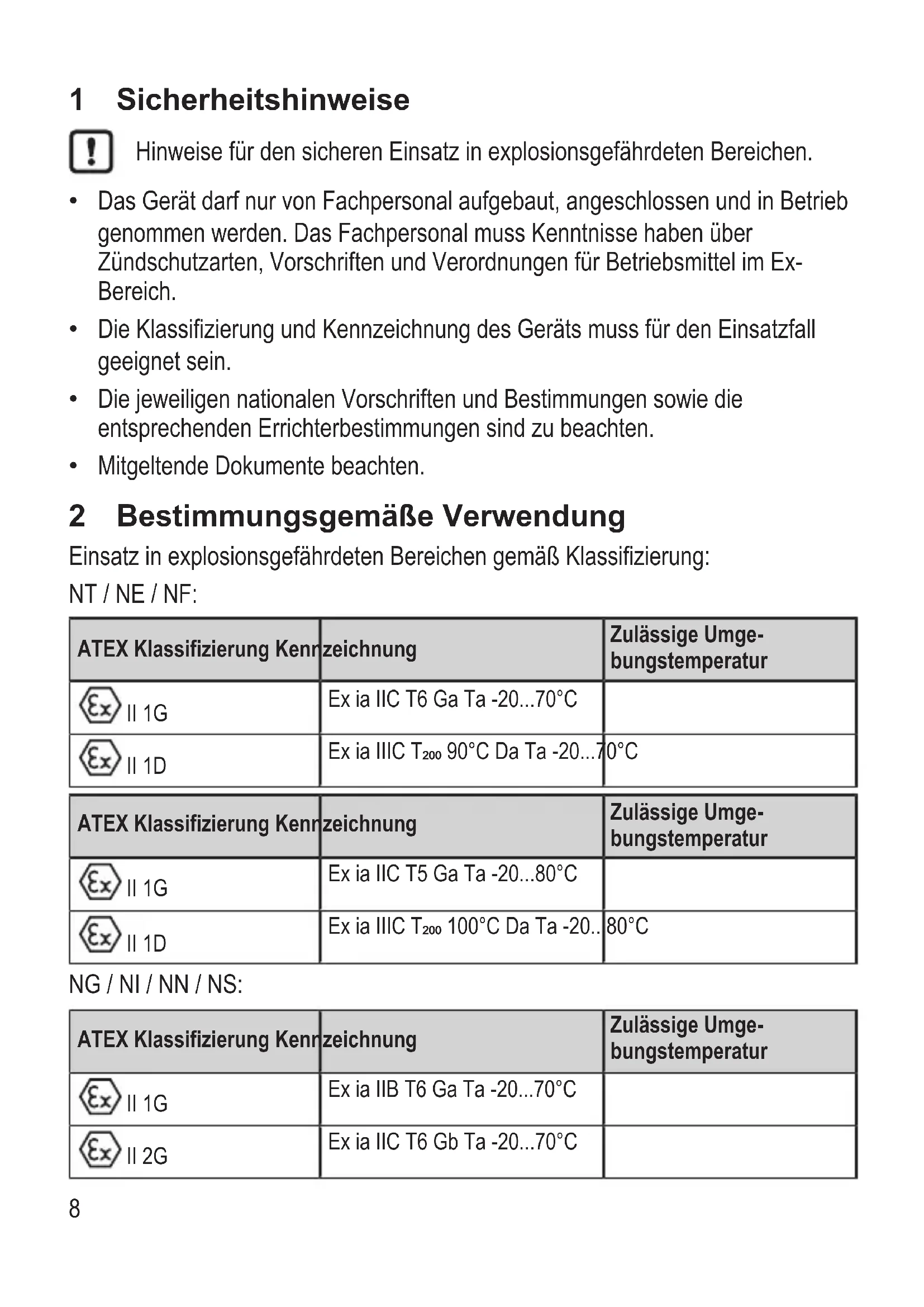

1 Sicherheitshinweise

Hinweise für den sicheren Einsatz in explosionsgefährdeten Bereichen.

• Das Gerät darf nur von Fachpersonal aufgebaut, angeschlossen und in Betrieb genommen werden. Das Fachpersonal muss Kenntnisse haben über Zündschutzarten, Vorschriften und Verordnungen für Betriebsmittel im Ex-Bereich.
• Die Klassifizierung und Kennzeichnung des Geräts muss für den Einsatzfall geeignet sein.
• Die jeweiligen nationalen Vorschriften und Bestimmungen sowie die entsprechenden Errichterbestimmungen sind zu beachten.
  • Mitgeltende Dokumente beachten.

2 Bestimmungsgemäße Verwendung

Einsatz in explosionsgefährdeten Bereichen gemäß Klassifizierung:

NT / NE / NF:

ATEX Klassifizierung Kenn		zeichnung	Zulässige Umgebungstemperatur
	II 1G	Ex ia IIC T6 Ga Ta -20...70°C
	II 1D	Ex ia IIIC T_200 90°C Da Ta -20...70°C
ATEX Klassifizierung Kenn		zeichnung	Zulässige Umgebungstemperatur
	II 1G	Ex ia IIC T5 Ga Ta -20...80°C
	II 1D	Ex ia IIIC T_200 100°C Da Ta -20...80°C

NG / NI / NN / NS:

ATEX Klassifizierung Kenn	zeichnung	Zulässige Umgebungstemperatur
II 1G	Ex ia IIB T6 Ga Ta -20...70°C
II 2G	Ex ia IIC T6 Gb Ta -20...70°C
ATEX Klassifizierung Kennzeichnung		Zulässige Umgebungstemperatur
	Ex ia IIIC T_200 90°C Da Ta -20...70°C

ATEX Klassifizierung Kennzeichnung		Zulässige Umgebungstemperatur
	Ex ia IIB T5 Ga Ta -20...80°C
	Ex ia IIC T5 Gb Ta -20...80°C
	Ex ia IIIC T_200 100°C Da Ta -20..	80°C

Baumusterprüfbescheinigung:

• EU: PTB 01 ATEX 2191, BVS 04 ATEX E153 X
• IEC: IECEx BVS 06.0003X

Die Anforderungen folgender Normen werden erfüllt:

• EN IEC 60079-0:2018, EN 60079-11:2012
• IEC 60079-0:2017, IEC 60079-11:2011

Anschluss nur an eigensichere Stromkreise, die mit Baumusterprüfbescheinigung zugelassen sind und folgende Höchstwerte nicht überschreiten:

$$ \boxed {U i = 1 5 \mathrm{V}, I i = 5 0 \mathrm{mA}, P i = 1 2 0 \mathrm{mW}} $$

Maximal wirksame innere Induktivität (Li) und Kapazität (Ci):

Artikelnummer Innere Induktivität (Li) in μH Innere Kapazität (Ci) in nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141

NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montage

▶ Gerät und Kabel vor Zerstörung schützen.
▶ Statische Aufladungen an Kunststoffgeräten und Kabeln vermeiden.
Zur Vermeidung von elektrostatischer Aufladung metallische Teile (Steckergehäuse, Befestigungselemente, Schutzgehäuse usw.) in den Potentialausgleich einbeziehen.
▶ Gerät nicht in die Trennwand zwischen verschiedenen Zonen einbauen.
Beim Einsatz in Zone 0 die Kabeldosen vor intensiver elektrostatischer Aufladung schützen.

3.1 Besondere Bedingungen für den sicheren Betrieb

Die Kennzeichnung immer der Betriebsanleitung entnehmen, da sie aus Platzgründen nicht vollständig auf dem Gerät aufgebracht sein könnte.

4 Wartung, Instandsetzung und Entsorgung

Es dürfen keine Änderungen am Gerät vorgenommen werden; Reparaturen sind nicht möglich. Im Fehlerfall bitte an den Hersteller wenden.

Bei Bedarf können Datenblätter oder Baumusterprüfbescheinigungen / Zertifikate beim Hersteller angefordert werden (→ Deckblatt / Rückseite).
