Tipo di prodotto	Sensore induttivo NAMUR
Marca	IFM
Modello	NG5019
Categoria	Sensore induttivo per zone esplosive (ATEX)
Classificazione ATEX (versione T6)	Ex ia IIB T6 Ga, Ta -20...70°C
Classificazione ATEX (versione T5)	Ex ia IIB T5 Ga, Ta -20...80°C
Certificato di esame di tipo ATEX	PTB01ATEX2191, BVS04ATEXE153X
Certificato IECEx	IECEx BVS 06.0003X
Tensione massima (Ui)	15 V
Corrente massima (Ii)	50 mA
Potenza massima (Pi)	120 mW
Induttanza interna (Li)	49 μH
Capacità interna (Ci)	146 nF
Temperatura ambiente ammissibile (T6)	-20 a 70°C
Temperatura ambiente ammissibile (T5)	-20 a 80°C
Collegamento	Circuiti a sicurezza intrinseca
Istruzioni di sicurezza	Installazione da parte di personale competente. Rispettare le normative ATEX. Evitare cariche elettrostatiche.
Manutenzione e riparazione	Nessuna riparazione possibile. In caso di difetto, contattare il produttore.
Utilizzo	Zone a rischio di esplosione (zone 0, 1, 2, 20, 21, 22 secondo marcatura)
Funzione principale	Rilevamento senza contatto di oggetti metallici in zona esplosiva

Domande frequenti - NG5019 IFM

Come installare il sensore NG5019 in zona ATEX?

L'installazione deve essere effettuata da personale competente che conosca le classi di protezione e le normative ATEX. Rispettare i documenti applicabili e i regolamenti di installazione in vigore.

Quali sono i valori elettrici massimi del sensore?

La tensione massima (Ui) è di 15 V, la corrente massima (Ii) di 50 mA e la potenza massima (Pi) di 120 mW.

Posso utilizzare questo sensore in zona 0?

Sì, per le versioni con marcatura Ga (zona 0). Il modello NG5019 è certificato Ex ia IIB T6 Ga o T5 Ga, quindi adatto alla zona 0.

Come pulire il sensore NG5019?

Nessuna procedura di pulizia specifica è descritta. Evitare cariche elettrostatiche sulle parti in plastica. Se necessario, utilizzare un panno morbido senza prodotti aggressivi.

Cosa fare in caso di difetto del sensore?

Il prodotto non deve essere modificato e nessuna riparazione è possibile. In caso di difetto, contattare il produttore (coordinate sulla copertina del manuale).

Quali sono i certificati di conformità del sensore?

Il sensore possiede un certificato di esame di tipo ATEX (PTB01ATEX2191, BVS04ATEXE153X) e IECEx (IECEx BVS 06.0003X).

Qual è la temperatura ambiente ammissibile per il NG5019?

Per la versione T6: -20 a 70°C; per la versione T5: -20 a 80°C. Verificare la marcatura sul dispositivo.

Come collegare il sensore NG5019?

Collegare solo a circuiti a sicurezza intrinseca omologati, non superando i valori massimi (Ui=15V, Ii=50mA, Pi=120mW). Rispettare la polarità e le specifiche del produttore.

Posso sostituire il cavo del sensore?

No, nessuna modifica è autorizzata. Il sensore deve essere utilizzato così com'è. In caso di cavo danneggiato, sostituire l'intero sensore.

Dove trovare il manuale completo del NG5019?

Il manuale completo è disponibile in formato PDF sul sito notice-facile.com. Puoi scaricarlo gratuitamente o richiedere una traduzione nella tua lingua.

MANUALE UTENTE NG5019 IFM

Istruzioni per l'uso

(parte rilevante per protezione antideflagrante)

Sensore induttivo NAMUR

1. Secondo la direttiva ATEX 2014/34/UE (ATEX), per la messa in funzione di un appearecchio o di un sistema di protezione negli stati membri dell'Unione Europea (EU) è necessario allegare le istruzioni per l'uso originali e una traduzione delle stesse nella lingua o lingue del paese EU di utilizzo.
2. Se, con la mercie segnata, non dovesso èsere allegate le istruzioni per l'uso o la dichiarazione di conformità CE nella lingua del paese EU di utilizzo, è possibile richiederle presso il commerciante (vedere bolla di segna) oppure presso il costruttore (vedere scheda tecnica / retro).
3. Il prodotto deve essere什么意思 in funzione soltanto da personale esperto. Informiamo inoltre espressamente che si declina agli responsabilità per il caso in cui l'apparecchio sia statoesso in funzione perché le relative istruzioni per l'uso nella lingua del paese EU di utilizzato.

LV Latviešu valoda

1. Saskaña ar ATEX Direktivu 2014/34/ES (ATEX), nododot ierici vai aizsardzibas sistemu ekspluatáñja Eiropas Savienibas (ES) dalibvalstis, ir jaiesniedz ekspluatáñjas instrukcija originalvaloda un attiecigas ES valsts valoda vai valodás.
2. Ja ekspluatacijas instrukcija vai EK Atbilstibas deklaracija attiecigas ES valsts valoda piegades komplekta nav ieklauta, pieprasiet tas Jusu tirdzniecibas parestavim (skatit pavadzimi) vai ražotajam (skatit ražotaja instrukciju / mugurpuse).
3. So izstradajumu ekspluatacijā drikst nodot tikai ar nozares specialistu atlauju. Mēs norādām, ka tiek izslēgta jebkāda atbildība, ja iérice tikusi nodota ekspluatacijā, neizmantojot atbilstošu ekspluatacijas instrukciju attiecigās ES valsts valoda.

LT Lietuvič kalba

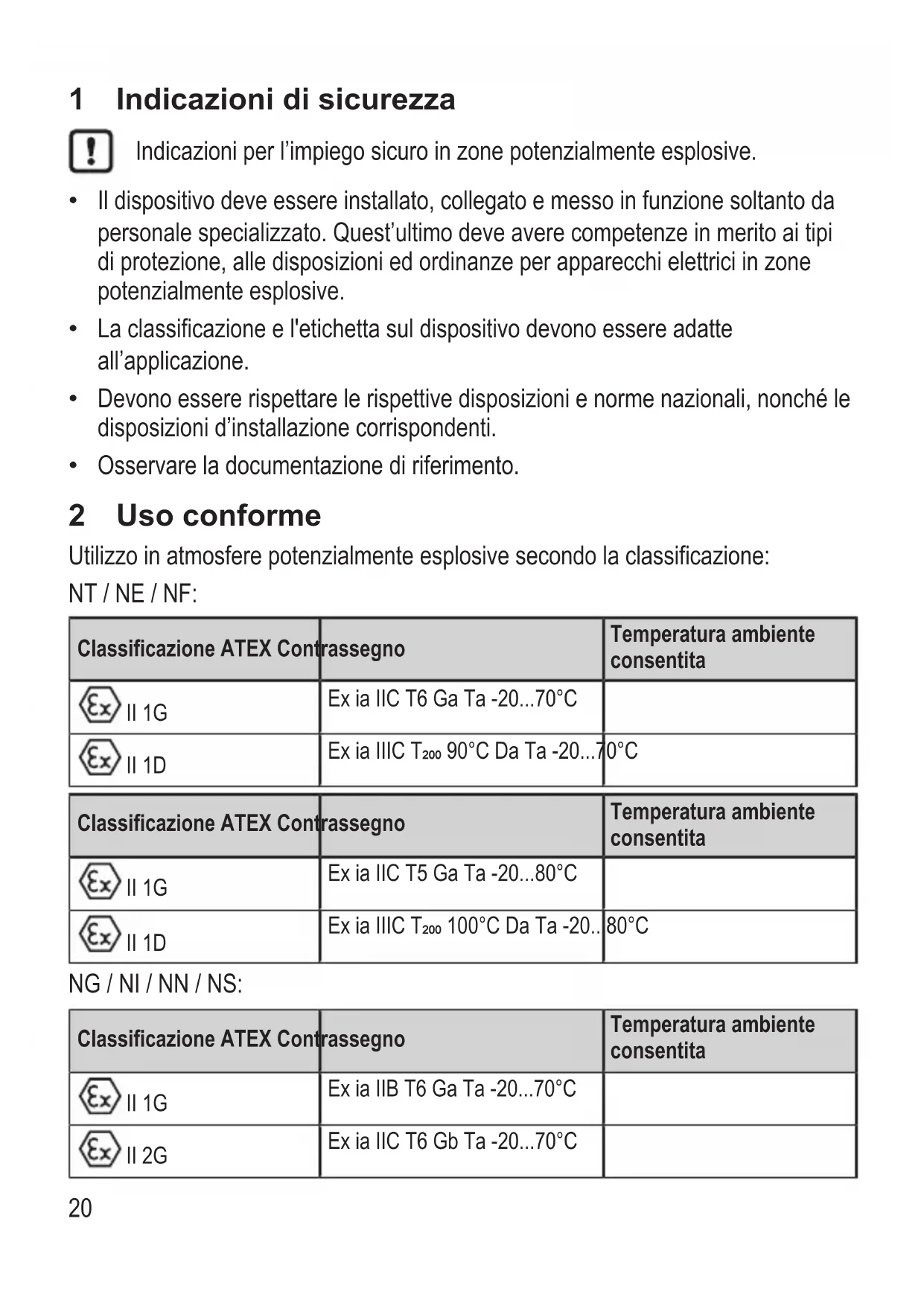

1 Indicazioni di sicurezza

Indicazioni per l'impiego sicuro in zone potenzialmente explosive.

• Il disposativo deve essere installato, collegato eesso in funzione soltanto da personale specializzato. Quest'ultimo deve ave competenze in merito ai tipi di protezione, alle disposizioni ed ordinanze per apparecchi elettrici in zone potenzialmente explosive.
• La classificazione e l'etichetta sul dispositivo devono essere adatte all'applicazione.
• Devono essere rispetto le rispettive disposizioni e norme nazionali, nonché le disposizioni d'installazione corrispondenti.
  Osservare la documentazione di riferimento.

2 Uso conforme

Utilizzo in atmospere potenzialmente explosive secondo la classificazione:

NT/NE/NF:

Classificazione ATEX Contrassegno		Temperatura ambiente consentita
ΞxII 1G	Ex ia IIC T6 Ga Ta -20...70°C
ΞxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Classificazione ATEX Contrassegno		Temperatura ambiente consentita
ΞxII 1G	Ex ia IIC T5 Ga Ta -20...80°C
ΞxII 1D	Ex ia IIIC T200 100°C Da Ta -20...80°C

NG / NI / NN / NS:

Classificazione ATEX Contrassegno		Temperatura ambiente consentita
ΞxII 1G	Ex ia IIB T6 Ga Ta -20...70°C
ΞxII 2G	Ex ia IIC T6 Gb Ta -20...70°C
Classificazione ATEX Contrassegno		Temperatura ambientec consentita
ΞxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Classificazione ATEX Contrassegno		Temperatura ambientec consentita
ΞxII 1G	Ex ia IIB T5 Ga Ta -20...80°C
ΞxII 2G	Ex ia IIC T5 Gb Ta -20...80°C
ΞxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

Certificato di esame del tipo:

UE:PTB01ATEX2191,BVS04ATEXE153X
IEC:IECExBVS06.0003X

Vengono applicati i requisiti delle seguenti norme:

EN IEC 60079-0:2018, EN 60079-11:2012
IEC 60079-0:2017, IEC 60079-11:2011

Collegamento solo a circuiti elettrici a sicurezza intrinseca che siano approvati con l'attestato di certificazione e che non superino i seguenti valori massimi:

Ui = 15 V, li = 50 mA, Pi = 120 mW

Induttività (Li) e capacità (Ci) massime interne effettive:

Codice articolo Induttività interna (Li) in pH Capacità interna (Ci) in nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141

NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montaggio

Proteggere dispositivo e cavo da danneggiamenti.
Evitare cariche statiche su dispositivi in plastica e cavi.
Per evitare la carica elettrostatica, includere le parti metalliche (corpo connettore, elementi di fissaggio, involucro protettivo, ecc.) nel collegamento equipotenziale.
Non installare il disposativo nella parte divisoria tra zone diverse.
In caso di utilizzo nella zona 0, protegere i connettori femmina da intense cariche elettrostatiche.

3.1 Condizioni specifiche per il funzionamento sicuro

Fare sempre riferimento alle istruzioni per l'uso per l'etichetta, poiché potrebber non essere applicata completamente al dispositivo per mancanza di spazio.

4 Manutenzione, riparazione e smaltimento

Non è possibile apportare modifiche al dispositivo. Non è possibile riparare il dispositivo. In caso di anomalia rivolgersi al produttore.

Se necessario, è possibile richiedere le schede tecniche, gli attestati di certificazione e i certificati presso il produttore ( Coperto / Retro).
