Tipo de produto	Sensor indutivo NAMUR
Marca	IFM
Modelo	NG5019
Categoria	Sensor indutivo para áreas explosivas (ATEX)
Classificação ATEX (versão T6)	Ex ia IIB T6 Ga, Ta -20...70°C
Classificação ATEX (versão T5)	Ex ia IIB T5 Ga, Ta -20...80°C
Certificado de exame de tipo ATEX	PTB01ATEX2191, BVS04ATEXE153X
Certificado IECEx	IECEx BVS 06.0003X
Tensão máxima (Ui)	15 V
Corrente máxima (Ii)	50 mA
Potência máxima (Pi)	120 mW
Indutância interna (Li)	49 μH
Capacitância interna (Ci)	146 nF
Temperatura ambiente admissível (T6)	-20 a 70°C
Temperatura ambiente admissível (T5)	-20 a 80°C
Conexão	Circuitos de segurança intrínseca
Instruções de segurança	Montagem por pessoal competente. Respeitar as regulamentações ATEX. Evitar cargas eletrostáticas.
Manutenção e reparo	Nenhum reparo possível. Em caso de defeito, contatar o fabricante.
Utilização	Áreas com risco de explosão (zonas 0, 1, 2, 20, 21, 22 conforme marcação)
Função principal	Detecção sem contato de objetos metálicos em área explosiva

Perguntas frequentes - NG5019 IFM

Como instalar o sensor NG5019 em área ATEX ?

A instalação deve ser realizada por pessoal competente que conheça as classes de proteção e as regulamentações ATEX. Respeitar os documentos aplicáveis e os regulamentos de instalação em vigor.

Quais são os valores elétricos máximos do sensor ?

A tensão máxima (Ui) é de 15 V, a corrente máxima (Ii) de 50 mA e a potência máxima (Pi) de 120 mW.

Posso usar este sensor na zona 0 ?

Sim, para as versões com marcação Ga (zona 0). O modelo NG5019 é certificado Ex ia IIB T6 Ga ou T5 Ga, portanto adequado para a zona 0.

Como limpar o sensor NG5019 ?

Nenhum procedimento de limpeza específico é descrito. Evitar cargas eletrostáticas nas partes plásticas. Se necessário, usar um pano macio sem produtos agressivos.

O que fazer em caso de defeito do sensor ?

O produto não deve ser modificado e nenhum reparo é possível. Em caso de defeito, contatar o fabricante (coordenadas na capa do manual).

Quais são os certificados de conformidade do sensor ?

O sensor possui um certificado de exame de tipo ATEX (PTB01ATEX2191, BVS04ATEXE153X) e IECEx (IECEx BVS 06.0003X).

Qual é a temperatura ambiente admissível para o NG5019 ?

Para a versão T6: -20 a 70°C; para a versão T5: -20 a 80°C. Verificar a marcação no aparelho.

Como conectar o sensor NG5019 ?

Conectar apenas a circuitos de segurança intrínseca homologados, não excedendo os valores máximos (Ui=15V, Ii=50mA, Pi=120mW). Respeitar a polaridade e as especificações do fabricante.

Posso substituir o cabo do sensor ?

Não, nenhuma modificação é autorizada. O sensor deve ser usado como está. Em caso de cabo danificado, substituir o conjunto do sensor.

Onde encontrar o manual completo do NG5019 ?

O manual completo está disponível em formato PDF no site notice-facile.com. Você pode baixá-lo gratuitamente ou solicitar uma tradução no seu idioma.

MANUAL DE UTILIZADOR NG5019 IFM

(parte relativa à proteção contra riscos de

explosão)

Sensor indutivo NAMUR

NE/NF/NG/

NI/NN/NT/

NS

80311809/00

BGbIrapckn

1. CbIacHo DnpeKtNbata ATEX 2014/34/EC (ATEX) npn nyskahe B eKcnnoatauHa na daen ypei nn daJeHa 3aunTHa cnTeMa B pAMKeTHe Na cTpaHnte-ueHKn Ha EBponecknna CbU3 (EC), Tpr6Ba da 6bJe DoCTaBeHO opnHaJIHTo PbKOBoDcTBo 3a eKcnnoatauHa n peBOD Ha TOBa pbKOBoDcTBO Ha e3Nka nn E3uNTe Ha cTpaHATA-ueHKn Ha EC, B KOrTO ue Ce noJ3Ba ypeDbT nn cnCTemata.
2. Ako KbM Ta3n DoCTaBka He e npInoJKeHO PbKOBoCTBO 3a ekCnNoaTaun ynn DeKnapaun 3a CbOTBeTcTBne Ha EO, moKeTe Da rN nopBvate npn Baunr TbproBeu (BX. TobapnteHnUata) uIN npn npOn3BODHTeJIa (BX. 3arNaBaHa cTpaHua / o6paTHa cTpHa).
3. Пюдуктггябвада ce nyska B ekcnnoatauaЯ camo ot cneuznaun3napan nepcohan.Оьршаме BHIMAHNEиHaToBA, Ye BcKaKBA rapaHczny OTnada, KOrato ypeBt ce nyche B ekcnnoatauia, 6e3 HaIInuHETO Ha CbOTBETHOTO PbkOBODCTBO 3a ekcnnoatauaЯ Ha e3nka Ha CTpaHata-ynenka Ha EC, B KOrTO Ce n3PON3Ba ypeDbT.

CZ Ceştina

1. De acordo com a direciva ATEX 2014/34/UE (ATEX), para a colocação em funcimento de um aparecido ou de umsystema de proteção dentro dos Estados membros da União Europeia (UE), é necessário o fornecimento das instruções de funcimento originais e a sua traduição na(s) lingua(s) do País da UE ond sera aplicado.
2. Se as instruções de functimento ou a declaração de conformidade CE na lingua do País de aplicação da UE não foram fornecidas, poder ser solicitadas jusqu'à do revendedor (ver recibo de entrega) ou do fabricante (ver capa/verso).
3. O produit são devê ser posted em funcção por pessoalístico especializados. Declinamos expressamente qualquer responsabilité por danos resultantes da colocação em service do aparecido, sem as respectivas instruções de funcção na lingua do País da UE onde sera aplicado.

RO Româna

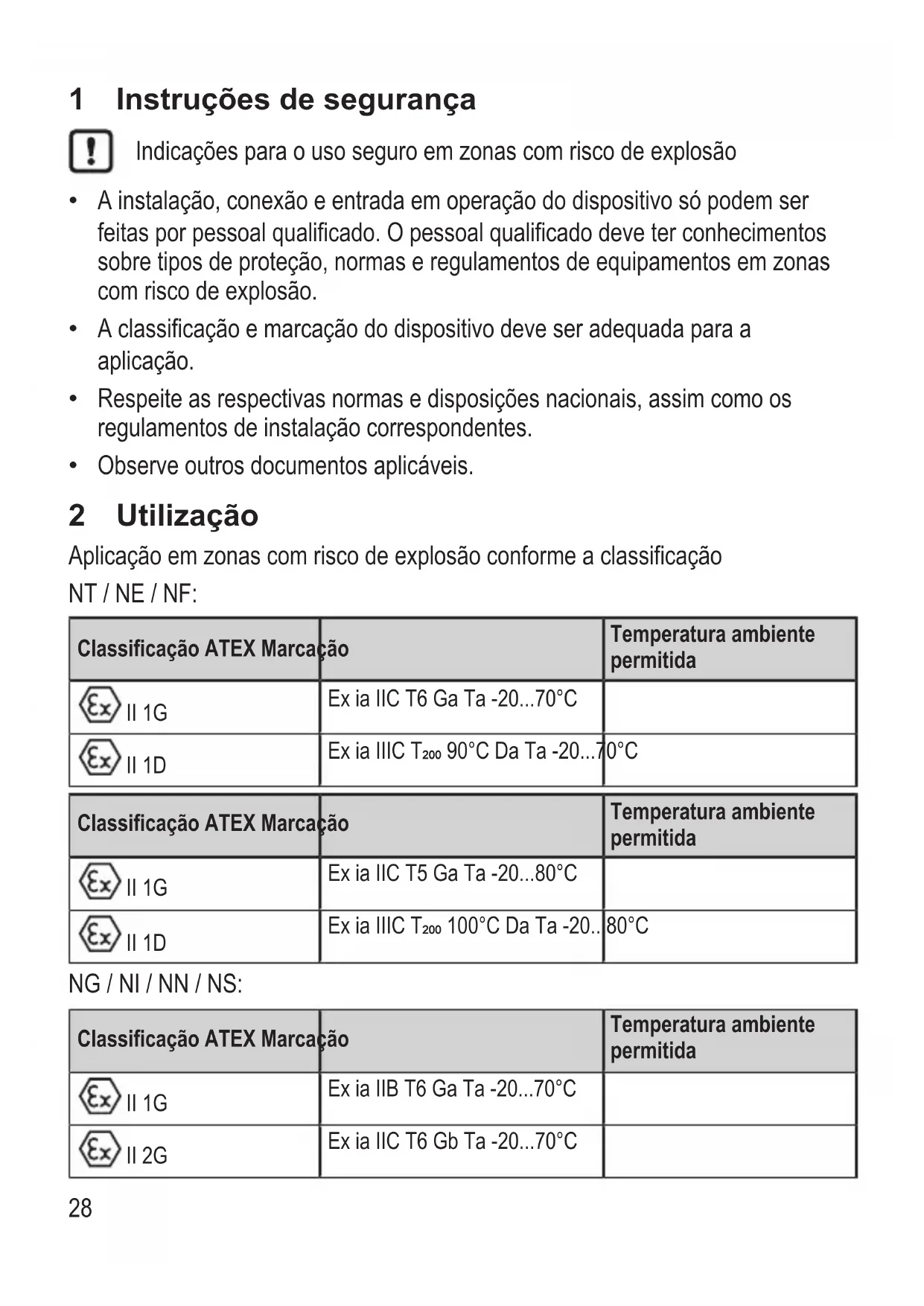

1 Instruções de segurarça

Indicações para o uso seguro em zonas com risco de explosão

• A instalação, conexão e entrada em operação do disposítivo está podem ser feitas por pessoal qualificado. O pessoal qualificado deve ter conheçimentos sobre temas de proteção, normas e regulamentos de equipamentos em zones com risco de explosão.
• A classificacao e marca do disposicao deve ser adequada para a aplicacao.
• Respeite as respectivas normas e disposções nationals, assim como os regulamentos de instalação correspondentes.
• Observe outros documentos aplicáveis.

2 Utilização

Aplicação em zones com risco de explosão conforme a classificação NT / NE / NF:

Classificacao ATEX Marcação		Temperatura ambientepermitida
ÉxII 1G	Ex ia IIC T6 Ga Ta -20...70°C
ÉxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Classificacao ATEX Marcação		Temperatura ambientepermitida
ÉxII 1G	Ex ia IIC T5 Ga Ta -20...80°C
ÉxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS:

Classificacao ATEX Marcação		Temperatura ambientepermitida
II 1G		Ex ia IIB T6 Ga Ta -20...70°C
II 2G		Ex ia IIC T6 Gb Ta -20...70°C
Classificacao ATEX Marcação		Temperatura ambientepermitida
ÉxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Classificacao ATEX Marcação		Temperatura ambientepermitida
ÉxII 1G	Ex ia IIB T5 Ga Ta -20...80°C
ÉxII 2G	Ex ia IIC T5 Gb Ta -20...80°C
ÉxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

São cumpridos os requisimentos das seguentes normas:

EN IEC 60079-0:2018, EN 60079-11:2012
IEC 60079-0:2017, IEC 60079-11:2011

Conexão sente em circuitosétricos seguros, homologados com certificado de exame de tipo e que não ultrapasse os seguintes valores máimos:

Ui = 15 V, li = 50 mA, Pi = 120 mW

Maxima indutancia interna efetiva (Li) e capacitatencia (Ci):

Número do produit Indutência	interna (Li) em μH	Capacitància interna (Ci) em nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montagem

Proteja o dispositivo e cabos eficazmente contra destruicao.
Evite cargas estáticas em dispositivos de plástico e em cabos.
A fim de evaporar cargas electrostáticas, inclua peças metalicas (invólucro do conector, elementos de fixação, involucros de proteção, etc.) na ligation equipotencial.
- Não instale o disposicao na divisoria entre diferentes zones.
- Quando uso na zona 0, proteja os connectores contra entrega eletrostática intensa.

3.1 Condições especials para um functiәnamento seguro

• Consulte sempre as marcações no manual de operação, quando estou está totalmente indicadas no dispositalo devido à falta de espaço.

4 Manutenção, conservação e descarte

Não é permitido efetuar nenhuma alteração no disposítivo; não é possível fazer reparos. Entre em conta com o fabricante em caso de falha.

Se necessário, fichas痫icas ou certificado de exame de tipo / certificados podem ser solicitados ao fabricante ( capa / verso).
