Tipo de produto	Sensor indutivo NAMUR
Marca	IFM
Modelo	NI5004
Classificação ATEX	Ex ia IIB T6 Ga (Zona 0), Ex ia IIC T6 Gb (Zona 1/2), Ex ia IIC T200 90°C Da (Zona 20), Ex ia IIC T200 100°C Da (Zona 21)
Certificado de exame de tipo	UE: PTB01ATEX2191, BVS04ATEXE153X ; IECEx: IECEx BVS 06.0003X
Normas respeitadas	EN CEI 60079-0:2018, EN 60079-11:2012 ; CEI 60079-0:2017, CEI 60079-11:2011
Tensão máxima (Ui)	15 V
Corrente máxima (Ii)	50 mA
Potência máxima (Pi)	120 mW
Indutância interna (Li)	110 μH
Capacitância interna (Ci)	145 nF
Temperatura ambiente admissível (T6)	-20 a 70 °C
Temperatura ambiente admissível (T5)	-20 a 80 °C
Tipo de saída	NAMUR (2 fios)
Uso previsto	Zonas com risco de explosão (Gás, Poeiras)
Montagem	Proteger o aparelho e o cabo contra destruição; evitar cargas estáticas; ligar as partes metálicas a uma equalização de potencial
Manutenção e limpeza	Evitar cargas eletrostáticas na caixa plástica e no cabo
Manutenção	O produto não deve ser modificado; nenhuma reparação é possível
Reparabilidade	Não reparável; contactar o fabricante em caso de defeito
Informações gerais	Manual de instruções disponível em PDF (FR, DE, ES, IT, PT e outros idiomas)

Perguntas frequentes - NI5004 IFM

Qual é a tensão de alimentação máxima permitida para o NI5004?

A tensão máxima (Ui) é de 15 V.

Posso usar este sensor numa zona ATEX 0?

Sim, de acordo com a classificação, o NI5004 pode ser usado na zona 0 com a marcação Ex ia IIB T6 Ga ou Ex ia IIC T6 Ga (conforme a versão).

Qual é a faixa de temperatura ambiente admissível?

A temperatura ambiente admissível é de -20 a 70 °C para a classe T6, e de -20 a 80 °C para a classe T5.

Como instalar corretamente o sensor em zona explosiva?

É necessário proteger o aparelho e o cabo contra destruição, evitar cargas estáticas e ligar as partes metálicas (caixa, conector, fixação) a uma equalização de potencial.

O que fazer em caso de defeito do sensor?

O produto não pode ser reparado. Em caso de defeito, por favor contacte o fabricante.

O sensor pode ser reparado?

Não, nenhuma reparação é possível. O produto não deve ser modificado.

Quais são os valores de capacitância e indutância internas do NI5004?

A indutância interna (Li) é de 110 μH e a capacitância interna (Ci) é de 145 nF.

Que tipos de conectores são autorizados?

O sensor deve ser ligado a circuitos de segurança intrínseca homologados. Os conectores fêmea devem ser protegidos contra fortes cargas eletrostáticas na zona 0.

Qual é a classificação ATEX exata do NI5004?

A classificação depende da versão. Pode ser Ex ia IIB T6 Ga, Ex ia IIC T6 Gb, Ex ia IIC T200 90°C Da ou Ex ia IIC T200 100°C Da (veja a marcação no aparelho).

Onde posso encontrar a declaração de conformidade CE?

A declaração de conformidade CE pode ser solicitada ao seu concessionário ou ao fabricante (veja capa/verso do manual).

MANUAL DE UTILIZADOR NI5004 IFM

(parte relativa à proteção contra riscos de

explosão)

Sensor indutivo NAMUR

NE/NF/NG/

NI/NN/NT/

NS

80311809/00

BGbIrapckn

1. CbIacHo DnpeKtNbata ATEX 2014/34/EC (ATEX) npn nyskahe B eKcnnoatauHa na daen ypei nn daJeHa 3aunTHa cnTeMa B pAMKeTHe Na cTpaHnte-ueHKn Ha EBponecknna CbU3 (EC), Tpr6Ba da 6bJe DoCTaBeHO opnHaJIHTo PbKOBoDcTBo 3a eKcnnoatauHa n peBOD Ha TOBa pbKOBoDcTBO Ha e3Nka nn E3uNTe Ha cTpaHATA-ueHKn Ha EC, B KOrTO ue Ce noJ3Ba ypeDbT nn cnCTemata.
2. Ako KbM Ta3n DoCTaBka He e npInoJKeHO PbKOBoCTBO 3a ekCnNoaTaun ynn DeKnapaun 3a CbOTBeTcTBne Ha EO, moKeTe Da rN nopBvate npn Baunr TbproBeu (BX. TOBapnteHnUata) uIN npn npOn3BODHTeJIa (BX. 3arNaBaHa cTpaHua / o6paTHa cTpHa).
3. Пюдуктггябвада ce nyska B ekcnnoatauaЯ camo ot cneuznaun3napan nepcohan.Орьшаме BHIMAHNEиHaToBA, Ye BCRAKBA rapaHnOg OTnada, KOrato ypeBt ce nyche B ekcnnoatauЯ, 6e3 HaIInuHToHa CbOTBETHOTO PbkOBODCTBO 3a ekcnnoatauaЯ Ha e3nka Ha CTpaHata-ynenka Ha EC, B KOrTO Ce n3PON3Ba ypeDbT.

CZ Ceştina

1. De acordo com a direciva ATEX 2014/34/UE (ATEX), para a colocação em funcimento de um aparecido ou de umsystema de proteção dentro dos Estados membros da União Europeia (UE), é necessário o fornecimento das instruções de funcimento originais e a sua traduição na(s) lingua(s) do País da UE ond sera aplicado.
2. Se as instruções de functimento ou a declaração de conformidade CE na lingua do País de aplicação da UE não foram fornecidas. pode ser solicitadas jusqu'à do revendedor (ver recibo de entrega) ou do fabricante (ver capa/verso).
3. O produit são devê ser posted em funcção por pessoalístico especializados. Declinamos expressamente qualquer responsabilité por danos resultantes da colocação em service do aparecido, sem as respectivas instruções de funcção na lingua do País da UE onde sera aplicado.

RO Româna

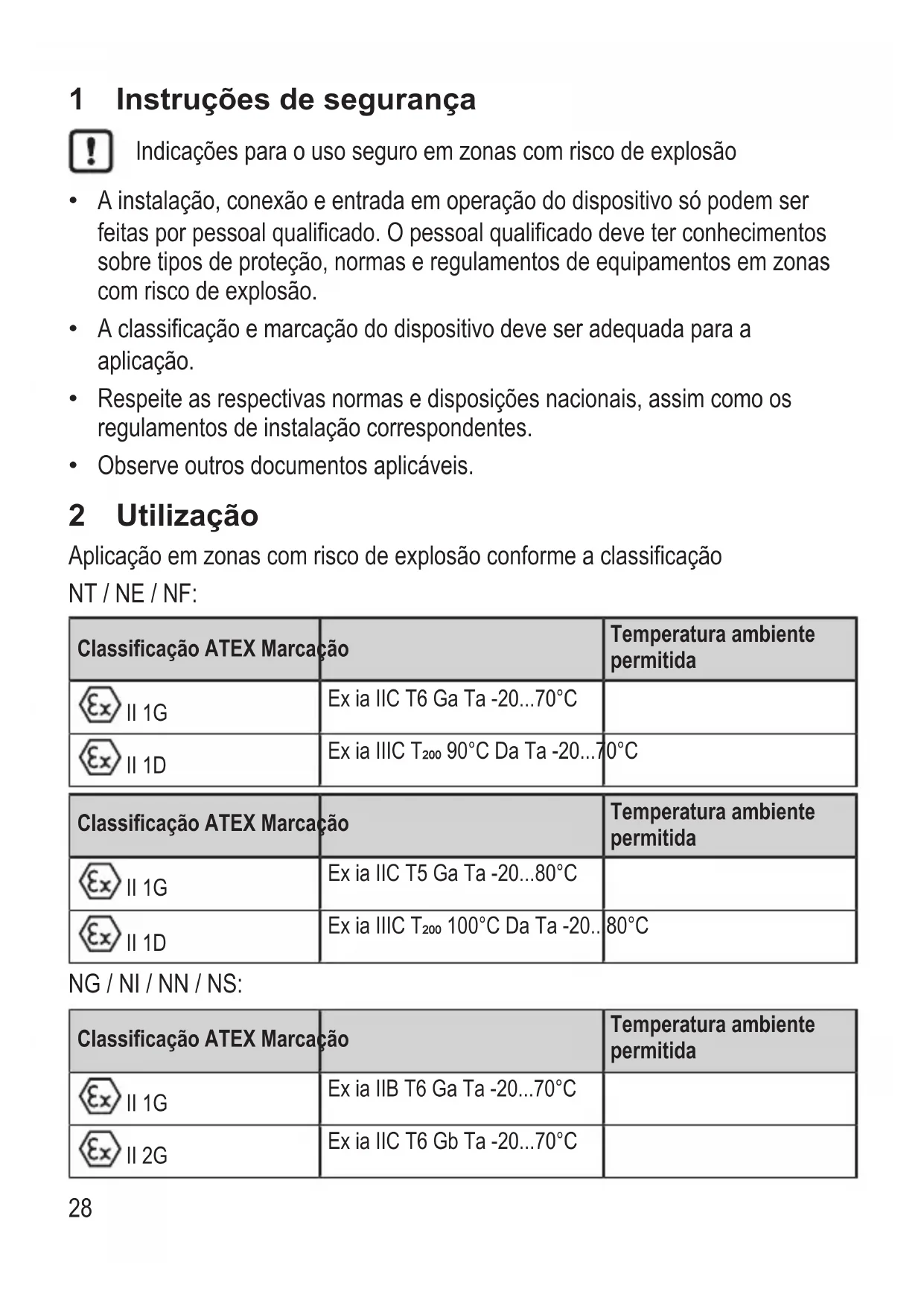

1 Instruções de segurarça

Indicações para o uso seguro em zonas com risco de explosão

• A instalação, conexão e entrada em operação do disposítivo são poder ser feitas por pessoal qualificado. O pessoal qualificado deve ter conheçimentos sobre temas de proteção, normas e regulamentos de equipamentos em zones com risco de explosão.
• A classificacao e marca do disposicao deve ser adequada para a aplicacao.
• Respeite as respectivas normas e disposções nationals, assim como os regulamentos de instalação correspondentes.
• Observe outros documentos aplicáveis.

2 Utilização

Aplicação em zones com risco de explosão conforme a classificação NT / NE / NF:

Classificacao ATEX Marcação		Temperatura ambientepermitida
ÉxII 1G	Ex ia IIC T6 Ga Ta -20...70°C
ÉxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Classificacao ATEX Marcação		Temperatura ambientepermitida
ÉxII 1G	Ex ia IIC T5 Ga Ta -20...80°C
ÉxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS:

Classificacao ATEX Marcação		Temperatura ambientepermitida
II 1G		Ex ia IIB T6 Ga Ta -20...70°C
II 2G		Ex ia IIC T6 Gb Ta -20...70°C
Classificacao ATEX Marcação		Temperatura ambientepermitida
II 1D	Ex ia IILC T200 90°C Da Ta -20...70°C
Classificacao ATEX Marcação		Temperatura ambientepermitida
II 1G	Ex ia IIB T5 Ga Ta -20...80°C
II 2G	Ex ia IIC T5 Gb Ta -20...80°C
II 1D	Ex ia IILC T200 100°C Da Ta -20..	80°C

São cumpridos os requisimentos das seguentes normas:

EN IEC 60079-0:2018, EN 60079-11:2012
IEC 60079-0:2017, IEC 60079-11:2011

Conexão sente em circuitosétricos seguros, homologados com certificado de exame de tipo e que não ultrapasse os seguintes valores máimos:

Ui = 15 V, Li = 50 mA, Pi = 120 mW

Maxima indutancia interna efetiva (Li) e capacitatencia (Ci):

Número do produit Indutência	interna (Li) em μH	Capacitància interna (Ci) em nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montagem

Proteja o dispositivo e cabos eficazmente contra destruicao.
Evite cargas estáticas em dispositivos de plástico e em cabos.
A fim de fazer cargas electrostáticas, inclua peças metalicas (invôlico do conector, elementos de fixação, invólicos de proteção, etc.) na ligação equipotencial.
- Não instale o disposicao na divisoria entre diferentes zones.
- Quando uso na zona 0, proteja os connectores contra entrega eletrostática intensa.

3.1 Condições especials para um functiәnamento seguro

• Consulte sempre as marcações no manual de operação, quando estas podem não estar totalmente indicadas no dispositalo devido à falta de espaço.

4 Manutenção, conservação e descarte

Não é permitido efetuar nenhuma alteração no disposítivo; não é possível fazer reparos. Entre em conta com o fabricante em caso de falha.

Se necessário, fichas痫icas ou certificado de exame de tipo / certificados podem ser solicitados ao fabricante ( capa / verso).
