NI5012 - Sensor indutivo IFM - Manual de utilização gratuito

Tipo de produto	Sensor indutivo NAMUR
Marca	IFM
Modelo	NI5012
Categoria	Sensor indutivo
Utilização	Zonas explosivas (ATEX): gás (zonas 0, 1, 2) e poeiras (zonas 20, 21, 22)
Marcação ATEX	Ex ia IIC T6/T5 Ga, Ex ia IIIC T200 90°C/100°C Da
Temperatura ambiente admissível	-20...70 °C (T6) ou -20...80 °C (T5)
Tensão máxima (Ui)	15 V
Corrente máxima (Ii)	50 mA
Potência máxima (Pi)	120 mW
Indutância interna (Li)	148 μH
Capacidade interna (Ci)	147 nF
Tipo de proteção	Segurança intrínseca (Ex ia)
Certificado ATEX	UE:PTB01ATEX2191, BVS04ATEXE153X
Certificado IECEx	IECEx BVS 06.0003X
Normas cumpridas	EN 60079-0:2018, EN 60079-11:2012, IEC 60079-0:2017, IEC 60079-11:2011
Ligação	Apenas a circuitos de segurança intrínseca homologados
Montagem	Proteger contra cargas eletrostáticas, ligar as partes metálicas ao equipotencial
Manutenção	Não modificável, nenhuma reparação possível. Contactar o fabricante em caso de defeito.
Manutenção e limpeza	Evitar acumulação de poeira; limpar com pano seco e não abrasivo.
Peças sobressalentes	Não aplicável (nenhuma reparação possível)
Informações gerais	Manual de instruções fornecido; tradução disponível mediante solicitação ao fabricante.

Perguntas frequentes - NI5012 IFM

Qual é a distância de detecção do sensor NI5012?

A distância de detecção não está especificada no manual. Consulte a ficha técnica do produto ou contacte o fabricante para esta informação.

Posso usar este sensor na zona 0 (gás)?

Sim, o sensor é certificado Ex ia IIC T6 Ga ou T5 Ga, o que autoriza a sua utilização na zona 0 para gases dos grupos IIC.

Qual é a temperatura máxima de funcionamento?

Isso depende da marcação: para a classe T6, a temperatura ambiente máxima é de 70°C; para a classe T5, é de 80°C.

Como ligar corretamente o sensor NI5012?

O sensor deve ser ligado apenas a um circuito de segurança intrínseca homologado, respeitando os valores máximos Ui = 15 V, Ii = 50 mA, Pi = 120 mW.

O que fazer em caso de defeito do sensor?

Nenhuma reparação é possível. Em caso de defeito, por favor contacte o fabricante (IFM) para uma substituição. Não modifique o aparelho.

O sensor é adequado para ambientes com poeira?

Sim, é certificado Ex ia IIIC para poeiras, com uma temperatura de superfície máxima de 90°C (T200 90°C) ou 100°C (T200 100°C) conforme a marcação.

Qual é a frequência de comutação do NI5012?

A frequência de comutação não é fornecida no manual. Consulte a documentação técnica específica do produto.

Qual tensão de alimentação é necessária?

O sensor NAMUR funciona tipicamente com uma tensão de 8.2 V através de uma barreira de segurança intrínseca. A tensão máxima admissível (Ui) é de 15 V.

Posso instalar o sensor eu mesmo?

Sim, mas a instalação deve ser realizada por pessoal competente que conheça as regras de segurança em zonas ATEX. Respeitar as instruções de montagem (proteção eletrostática, equipotencialidade).

Onde encontrar a declaração de conformidade CE?

A declaração de conformidade CE pode ser solicitada ao seu concessionário ou diretamente ao fabricante (IFM) se não for fornecida com o produto.

MANUAL DE UTILIZADOR NI5012 IFM

(parte relativa à proteção contra riscos de

explosão)

Sensor indutivo NAMUR

NE/NF/NG/

NI/NN/NT/

NS

80311809/00

BGbIrapckn

1. CbIacHo DnpeKtNbata ATEX 2014/34/EC (ATEX) npn nyskahe B eKcnnoataqna Ha daen ypei nn daeneHa 3aunTHa cnTeMa B pamKeite Ha cTpaHnte-ueHKn Ha Ebponecknca CbO3 (EC), Tpr6Ba da 6bJe DoCTaBeHO opuHnHaJIHOTo PbKOBoDcTBo 3a eKcnnoataqna I npeBOD Ha TOBa pbKOBoDcTBo Ha e3Nka nn e3uNTe Ha cTpaHata-ueHkHa HA EC, B KOrTO ue Ce noJ3Ba ypeDbT nn cnCTemata.
2. Ako KbM Ta3n DoCTaBka He e npInIOxHeo PbKOBoDcTBO 3a ekCnIOaTaun ynn DeKnapauu 3a cbOTBeTcTBne Ha EO, moKeTe da rI nopBuAte npn Baunr TbproBeu (BX. TobapntenHnUata) nn npn npOn3BODHTeJIy (BX. 3arNabHa cTpaHua / o6paTHa cTpHa).
3. Пюдуктггябвада ce nyska B ekcnnoatauaЯ camo ot cneuznaun3napan nepcohan.Оьршаме BHIMAHNEиHaToBA, Ye BCRAKBA rapaHnO Otnada, KOrato ypeBt ce nyche B ekcnnoatauЯ, 6e3 HaIInuHToHa CbOTBETHOTo PbkOBODCTBO 3a ekcnnoatauaЯ Ha e3nka Ha CTpaHata-ynenka Ha EC, B KOrTO Ce n3PON3Ba ypeDbT.

CZ Ceştina

1. De acordo com a direciva ATEX 2014/34/UE (ATEX), para a colocação em funcimento de um aparecido ou de umsystema de proteção dentro dos Estados membros da União Europeia (UE), é necessário o fornecimento das instruções de funcimento originais e a sua traduição na(s) lingua(s) do País da UE ond sera aplicado.
2. Se as instruções de functimento ou a declaração de conformidade CE na lingua do País de aplicação da UE não foram fornecidas. pode ser solicitadas jusqu'à do revendedor (ver recibo de entrega) ou do fabricante (ver capa/verso).
3. O produit são devê ser posted em funcção por pessoalístico especializados. Declinamos expressamente qualquer responsabilité por danos resultantes da colocação em service do aparecido, sem as respectivas instruções de funcção na lingua do País da UE onde sera aplicado.

RO Româna

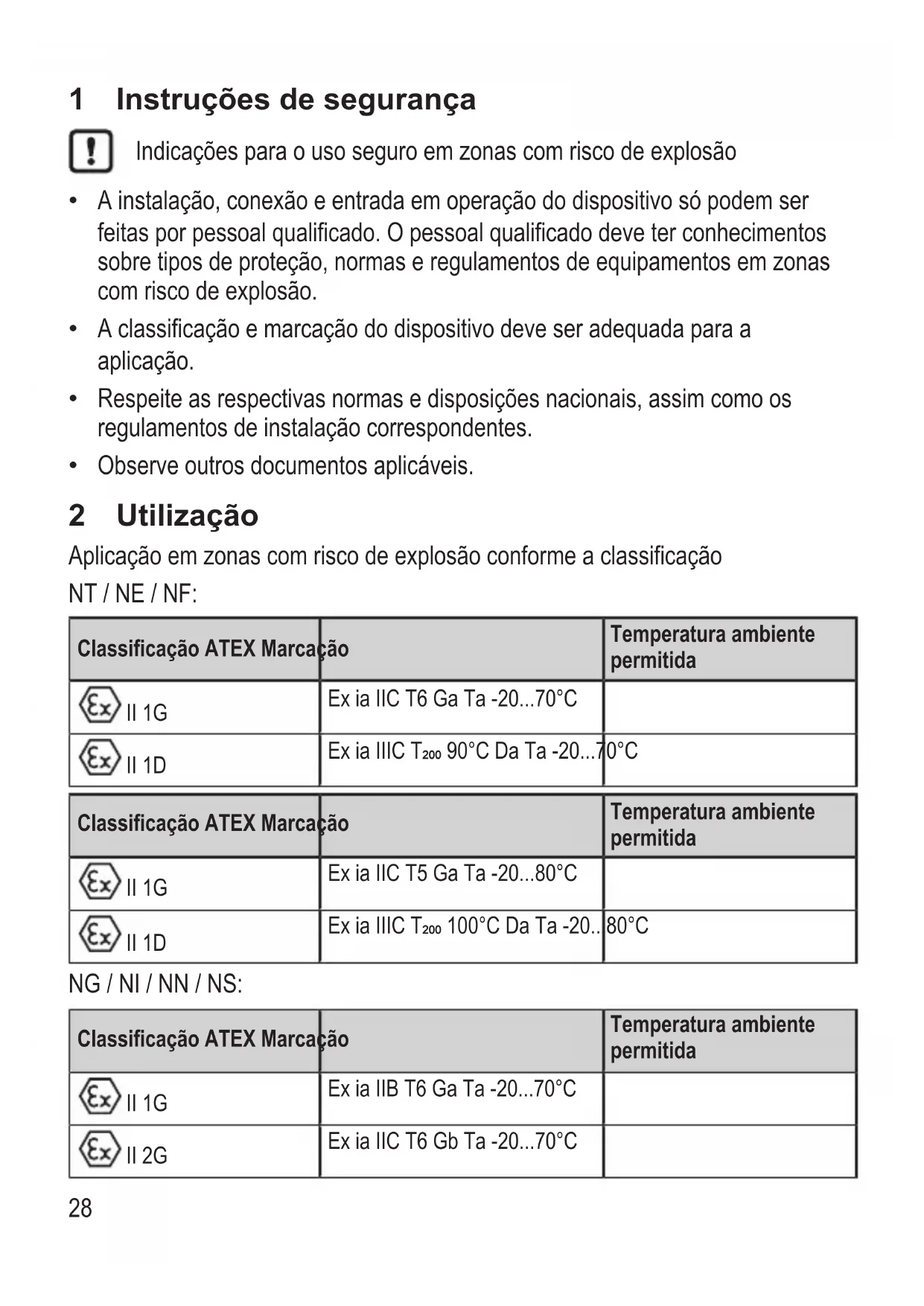

1 Instruções de segurarça

Indicações para o uso seguro em zonas com risco de explosão

• A instalação, conexão e entrada em operação do disposítivo são poder ser feitas por pessoal qualificado. O pessoal qualificado deve ter conheçimentos sobre temas de proteção, normas e regulamentos de equipamentos em zones com risco de explosão.
• A classificacao e marca do disposicao deve ser adequada para a aplicacao.
• Respeite as respectivas normas e disposções nationals, assim como os regulamentos de instalação correspondentes.
• Observe outros documentos aplicáveis.

2 Utilização

Aplicação em zones com risco de explosão conforme a classificação NT / NE / NF:

Classificacao ATEX Marcação		Temperatura ambientepermitida
ÉxII 1G	Ex ia IIC T6 Ga Ta -20...70°C
ÉxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Classificacao ATEX Marcação		Temperatura ambientepermitida
ÉxII 1G	Ex ia IIC T5 Ga Ta -20...80°C
ÉxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS:

Classificacao ATEX Marcação		Temperatura ambientepermitida
II 1G		Ex ia IIB T6 Ga Ta -20...70°C
II 2G		Ex ia IIC T6 Gb Ta -20...70°C
Classificacao ATEX Marcação		Temperatura ambientepermitida
II 1D	Ex ia IILC T200 90°C Da Ta -20...70°C
Classificacao ATEX Marcação		Temperatura ambientepermitida
II 1G	Ex ia IIB T5 Ga Ta -20...80°C
II 2G	Ex ia IIC T5 Gb Ta -20...80°C
II 1D	Ex ia IILC T200 100°C Da Ta -20..	80°C

São cumpridos os requisimentos das seguentes normas:

EN IEC 60079-0:2018, EN 60079-11:2012
IEC 60079-0:2017, IEC 60079-11:2011

Conexão sente em circuitosétricos seguros, homologados com certificado de exame de tipo e que não ultrapasse os seguintes valores máimos:

Ui = 15 V, Li = 50 mA, Pi = 120 mW

Maxima indutancia interna efetiva (Li) e capacitatencia (Ci):

Número do produit Indutência	interna (Li) em μH	Capacitància interna (Ci) em nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montagem

Proteja o dispositivo e cabos eficazmente contra destruicao.
Evite cargas estáticas em dispositivos de plástico e em cabos.
A fim de fazer cargas eletrostáticas, inclua peças metalicas (invôlucro do conector, elementos de fixação, invólucros de proteção, etc.) na ligação equipotencial.
- Não instale o disposicao na divisoria entre diferentes zones.
- Quando uso na zona 0, proteja os connectores contra entrega eletrostática intensa.

3.1 Condições especials para um functiәnamento seguro

• Consulte sempre as marcações no manual de operação, quando estaretotalmenteindicadasnodispositivodevidoafaltade espaço.

4 Manutenção, conservação e descarte

Não é permitido efetuar nenhuma alteração no disposítivo; não é possível fazer reparos. Entre em conta com o fabricante em caso de falha.

Se necessário, fichas痫icas ou certificado de exame de tipo / certificados podem ser solicitados ao fabricante ( capa / verso).
