Type de produit	Détecteur de proximité inductif à sortie analogique
Modèle	IM5140
Marque	IFM
Catégorie	Capteur inductif
Dimensions (estimation)	Diamètre : 12 mm, Longueur : 50 mm (typique pour série IMC)
Poids (estimation)	Environ 30 g
Alimentation	DC 10…30 V
Sortie analogique	0…10 V ou 4…20 mA (selon version)
Portée de détection (plage de fonctionnement)	Indiquée sur l'étiquette de l'appareil (mesure standard sur acier doux)
Indicateurs LED	LED verte (tension présente), LED jaune (objet dans la zone de fonctionnement)
Matériau de la face active	Matière synthétique ou métal (selon version)
Montage	Encastrable, vissé sur base de montage
Orientation de la face active	Frontale par défaut, orientable latéralement (desserrer la vis de fixation)
Raccordement électrique	Par électricien qualifié, respect des normes nationales/internationales
Résistance de charge	Ne pas dépasser ni être inférieure à l'indication de la fiche technique
Zone de dégagement minimale (montage dans métal)	Voir schéma de la notice
Entretien	Aucun entretien nécessaire, garder la face active exempte de dépôts métalliques
Sécurité	Installation hors tension, par personnel qualifié
Pièces détachées	Non applicables (appareil non réparable)
Informations générales	Notice disponible en PDF gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - IM5140 IFM

Quel type de sortie analogique possède le capteur IM5140 ?

Le capteur peut délivrer un signal de tension 0…10 V ou un signal de courant 4…20 mA selon la version. Vérifiez l'étiquette de l'appareil.

Comment orienter la face active du capteur ?

Par défaut, la face active est orientée frontalement. Pour une orientation latérale, desserrez la vis de fixation et tournez le bloc détecteur (voir figures 5 à 8 de la notice).

Que signifient les LED verte et jaune ?

La LED verte indique que la tension d'alimentation est appliquée. La LED jaune est allumée en continu lorsque l'objet se trouve dans la zone de fonctionnement ; elle clignote en dehors de cette zone.

Quelle est la portée de détection du IM5140 ?

La portée exacte (zone de fonctionnement) est indiquée sur l'étiquette de l'appareil. Elle est mesurée sur acier doux ; pour d'autres métaux, des facteurs de correction s'appliquent.

Peut-on utiliser ce capteur dans un environnement métallique ?

Oui, il est conçu pour un montage encastrable. Cependant, si installé dans une masse métallique, assurez-vous que le métal ne dépasse pas la face active (voir schémas de montage).

Quelles sont les distances minimales entre plusieurs capteurs ?

Lorsque plusieurs détecteurs identiques sont montés, respectez les distances minimales indiquées dans la figure 4 de la notice pour éviter les interférences.

Comment raccorder électriquement le capteur ?

Le raccordement doit être effectué par un électricien qualifié, hors tension, en respectant les normes nationales et internationales. Suivez le schéma de l'étiquette de l'appareil.

Quelle est la résistance de charge autorisée ?

La résistance de charge ne doit ni dépasser ni être inférieure à la valeur spécifiée dans la fiche technique. Une valeur incorrecte peut endommager la sortie.

Le capteur nécessite-t-il un entretien particulier ?

Non, aucun entretien n'est nécessaire. Il suffit de maintenir la face active propre et exempte de tout dépôt métallique ou corps étranger.

Où puis-je télécharger la notice complète du IM5140 ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

MODE D'EMPLOI IM5140 IFM

Montageanleitung Installation instructions Notice de montage

Detecteur de proximite inductif IMC, encastrable a sortie analogique

Fonctionnement et caractéristiques

Le détector de proximé inductif à sortie analogue détecte sans contact la distance entre l'objet et la face active. La zone de fonctionnement (s) est indiquée sur l'étiquette de l'appareil (valeurs selon la mesure normalisée sur acier doux, pour d'autres métaux des facteurs de correction doivent être appliqués).

Le signal analogique normalisé est un signal de tension (0...10 V) ou un signal de courant (4...20 mA) selon la version de l'appareil.

Montage

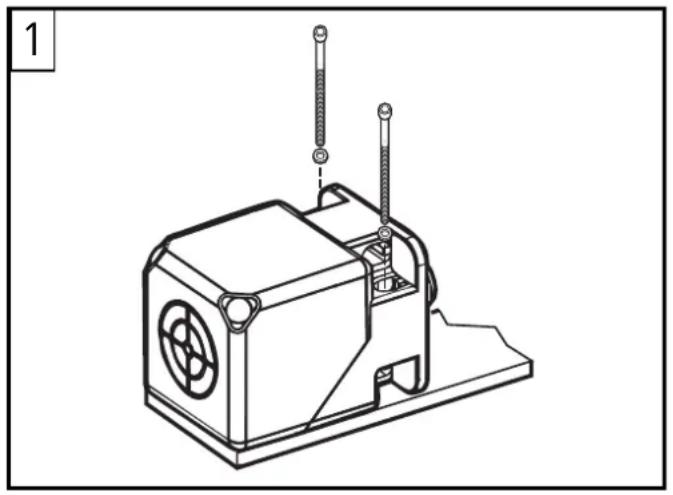

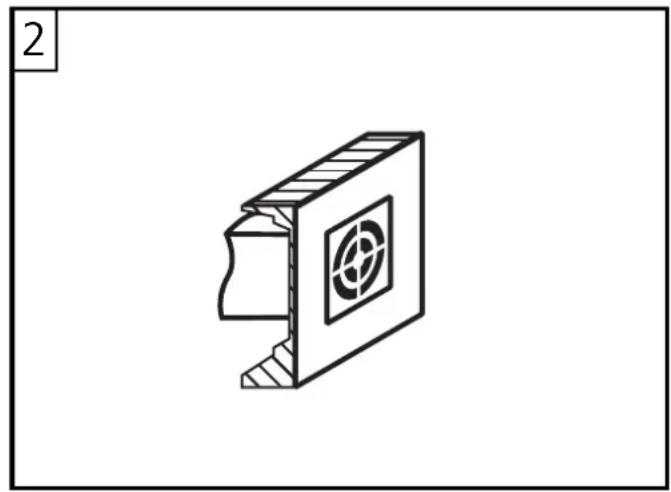

Visser le détector de proximé sur une base de montage. En cas de sollicitation mécanique importante, assurer que le détector de proximé ne se desserre pas! Encastrable (fig. 1 et 2). En cas de montage dans une masse métallique, le métal ne doit pas dépasser la face active.

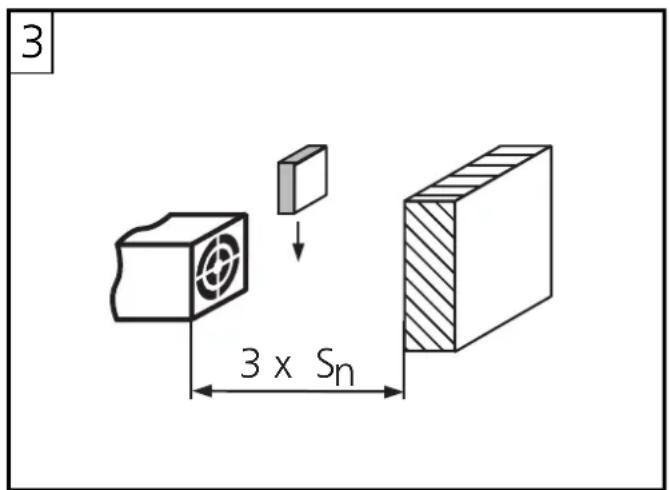

• Zone de dégagement autour de la face active pour montage sur bâti métallique : fig. 3.

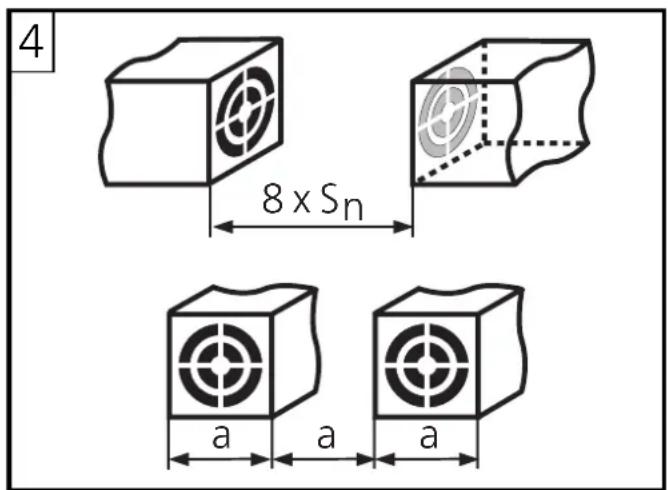

• Distances minimales lorsque plusieurs détecteurs de la même version sont montés : fig. 4.

Orientation de la face active

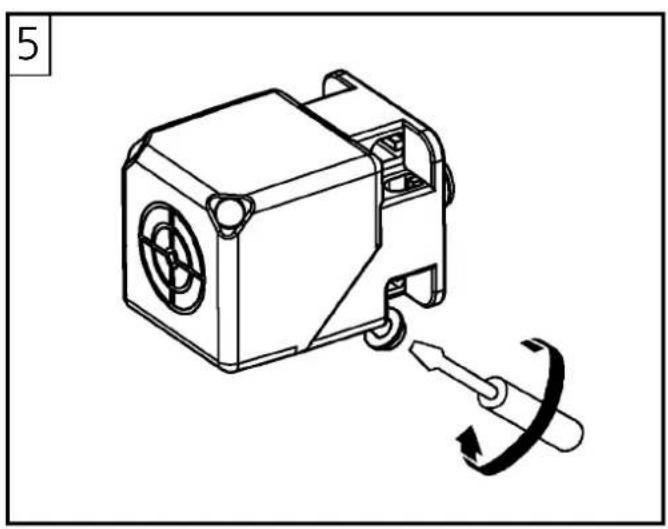

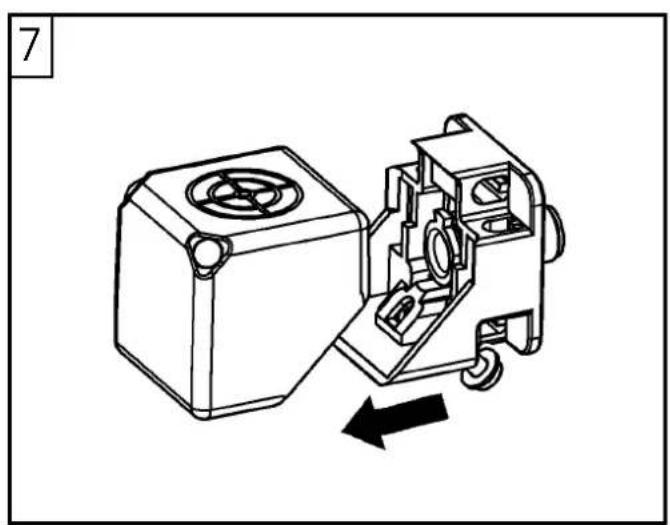

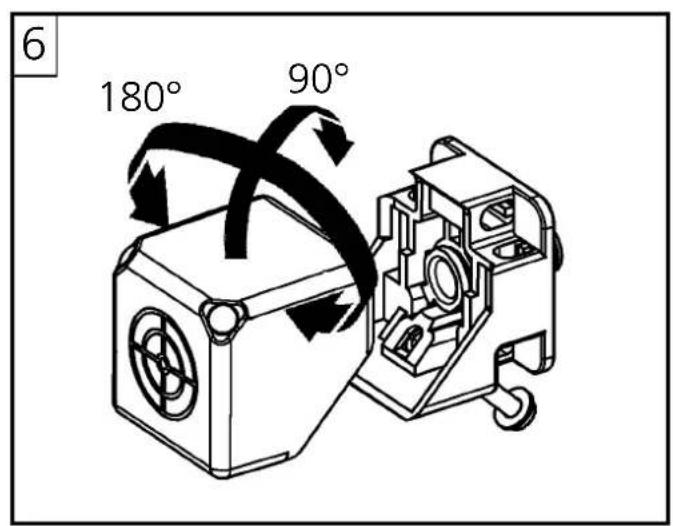

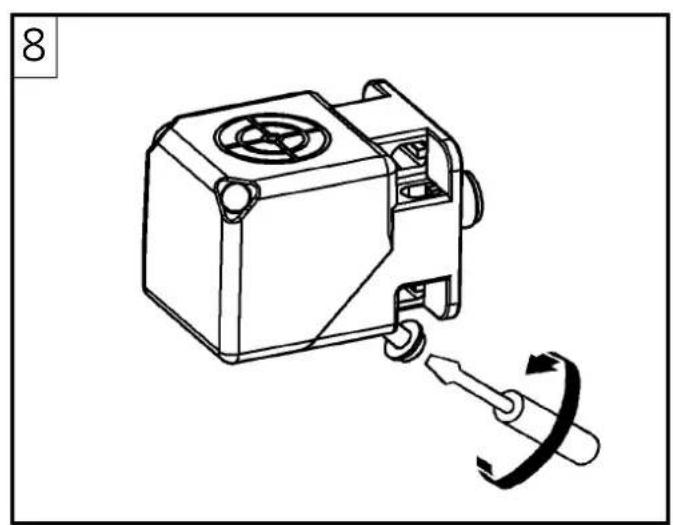

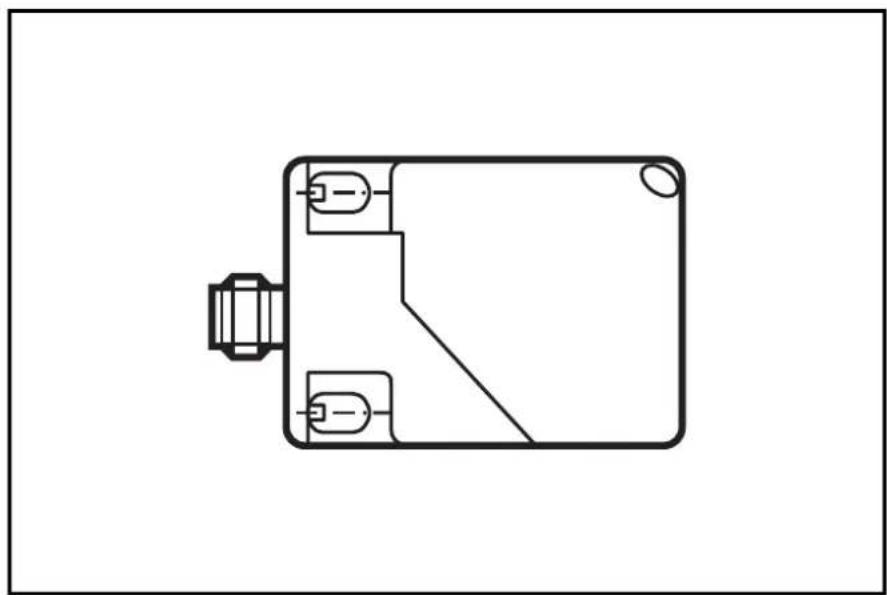

A la livraison, la face active est orientée de manière frontale (fig. 5). La face active peut être orientée lateralement (fig. 8) en desserrant la vis de fixation et en tournant le bloc détecteur (fig. 5-8).

Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Mettez l'installation hors tension. Raccordez l'appareil selon les indications de l'étiquette.

La résistance de charge ne doit pas être plus importante ou plus BASSE que l'indication de la fiche technique !

Mise en service / Fonctionnement

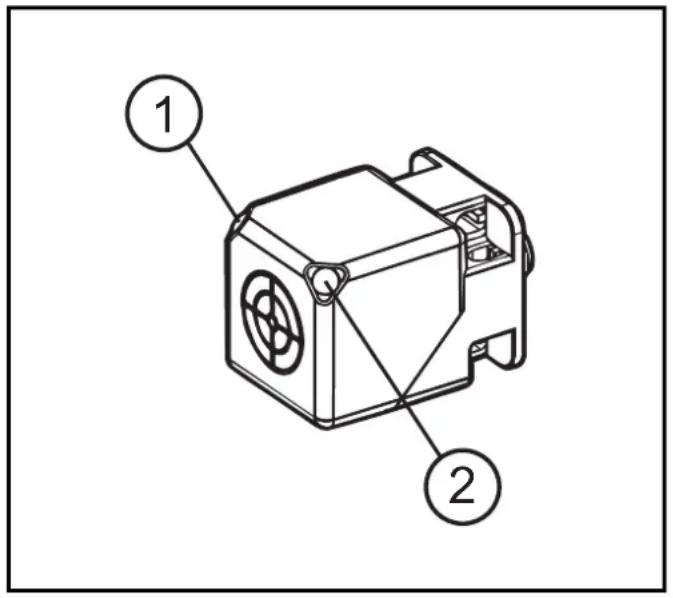

① LED verte : allumée lorsque la tension d'alimentation est appliquée.
② LED jaune : allumée continuèlement si l'objet se trouve dans la zone de fonctionnement. En dehors de la zone de fonctionnement la LED commence à clignoter.

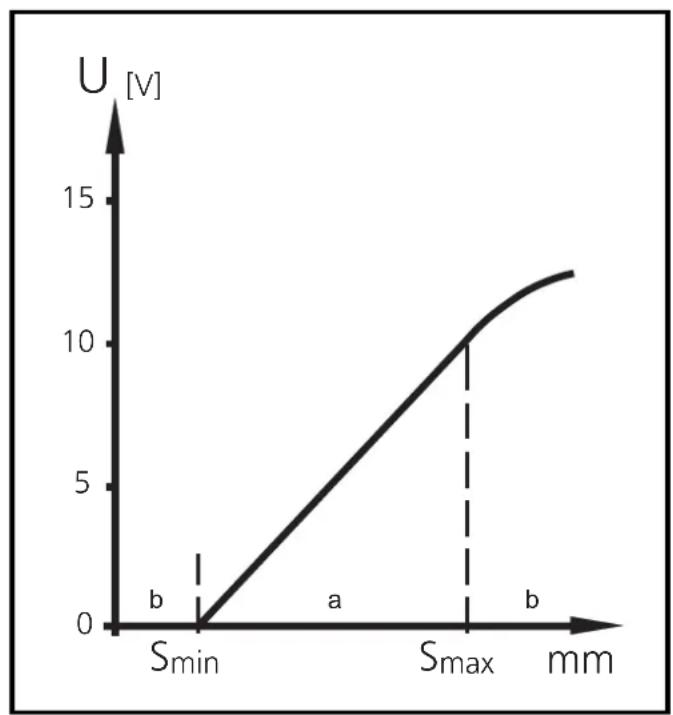

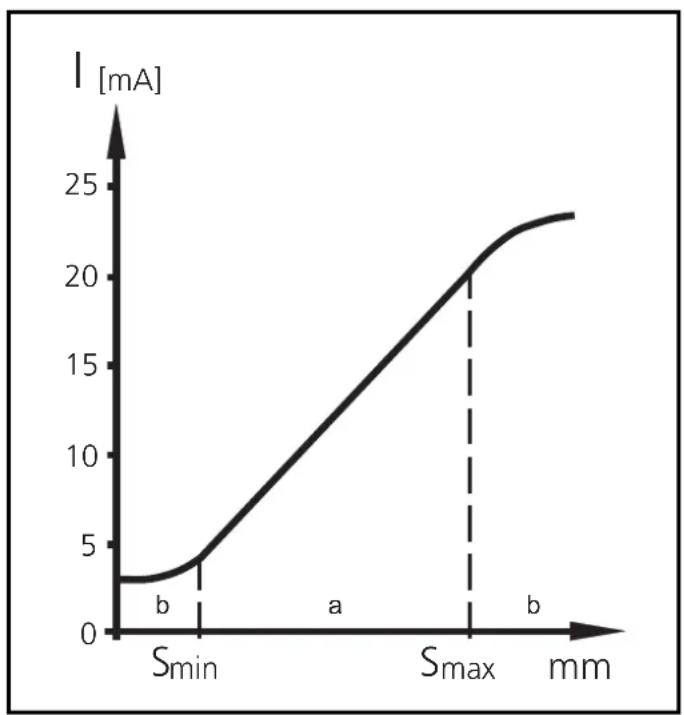

Caracteristique sortie (diagramme)

a: Zone de fonctionnement (s) --> LED est allumée continulement

b: Zone averissement / défaut --> LED clignote

S_ = limite min. zone de fonctionnement

S_ = limite max. zone de fonctionnement

Cet apparéil ne nécessiteaucun entretien.

Pour un bon fonctionnement il faut respecter les indications suivantes: la face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques.
