IM5104 - Capteur inductif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur inductif
Marque	IFM
Modèle	IM5104
Catégorie	Détecteur inductif de proximité
Portée nominale (Sn)	Voir étiquette du capteur (exemple : 4 mm)
Portée de travail (Sa)	0 à 0,81 x Sn
Matériau cible	Métaux ferreux et non ferreux (facteur de correction = 1 pour acier 37)
Type de montage	Non encastré
Distance minimale entre capteurs	8 x Sn (face à face), 2 x a (côte à côte)
Zone de dégagement	Voir figures 2 et 3 de la notice
Alimentation électrique	Typique 10-36 V DC (vérifier étiquette)
Sortie	Commutée (NPN/PNP, à confirmer sur étiquette)
Indicateurs LED	LED verte (tension présente), LED rouge/jaune (sortie activée)
Connecteur	Pivotant (orientation réglable)
Orientation face active	Réglable (voir figures 9 à 14)
Entretien	Aucun entretien nécessaire ; garder la face active exempte de dépôts
Nettoyage	Nettoyer avec un chiffon sec si nécessaire
Compatibilité électromagnétique (CEM)	Conforme à EN 60947-5-2
Sécurité	Mettre l'installation hors tension avant raccordement
Réparabilité	Pièces détachées non spécifiées ; contacter IFM
Documents fournis	Notice d'utilisation (7 pages PDF)

FOIRE AUX QUESTIONS - IM5104 IFM

Quelle est la portée de détection du capteur IM5104 ?

La portée nominale (Sn) est indiquée sur l'étiquette du capteur. La portée de travail (Sa) est comprise entre 0 et 0,81 x Sn. Par exemple, si Sn = 4 mm, Sa = 0 à 3,24 mm.

Quels matériaux le capteur détecte-t-il ?

Le capteur détecte les métaux sans contact, principalement l'acier. Pour les autres métaux, la portée est similaire avec un facteur de correction de 1.

Comment installer le capteur IFM IM5104 ?

Visser le détecteur sur une base de montage. Respecter les zones de dégagement et les distances minimales entre capteurs (figures 2 à 5 de la notice). Le montage est non encastré.

Que signifient les LED sur le capteur ?

La LED verte indique que la tension d'alimentation est présente. La LED rouge (ou jaune) s'allume lorsque la sortie est commutée (détection d'un objet).

Comment raccorder électriquement le capteur ?

Mettre l'installation hors tension avant le raccordement. Le connecteur peut pivoter pour faciliter le câblage. Suivre le schéma électrique de la notice.

Peut-on orienter la face active du capteur ?

Oui, la face active peut être orientée. Consultez les figures 9 à 14 de la notice pour les différentes positions possibles.

Le capteur nécessite-t-il un entretien particulier ?

Non, le capteur ne nécessite aucun entretien. Il suffit de garder la face active propre et exempte de dépôts métalliques.

Quelle est la tension d'alimentation du capteur ?

La tension d'alimentation typique est de 10 à 36 V DC. Vérifiez la valeur exacte sur l'étiquette du capteur.

Le capteur est-il résistant aux interférences électromagnétiques ?

Oui, il est conforme à la norme EN 60947-5-2 pour la compatibilité électromagnétique (CEM).

Où trouver les pièces détachées pour ce capteur ?

Les pièces détachées ne sont pas listées dans la notice. Contactez le service après-vente IFM pour obtenir des informations sur la réparabilité.

MODE D'EMPLOI IM5104 IFM

Fonctionnement et caractéristiques

Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation.

Portée nominale (Sn) : voir sur l'étiquette ; portée de travail (Sa) 0...0,81 x Sn (valeurs définies par mesure selon les normes avec acier 37 ; la même portée en cas d'autres métaux ; facteur de correction = 1).

Montage

Visser le détecteur sur une base de montage. En cas de sollicitation mécanique importante, assurer que le détecteur ne se desserre pas. Montage non encastré (fig. 1).

• Zone de dégagement autour de la face active pour montage sur bâti métallique : fig. 2 et 3.
• Distances minimales lorsque plusieurs détecteurs de la même version sont montés: fig. 4 et 5.

Le connecteur peut pivoter:

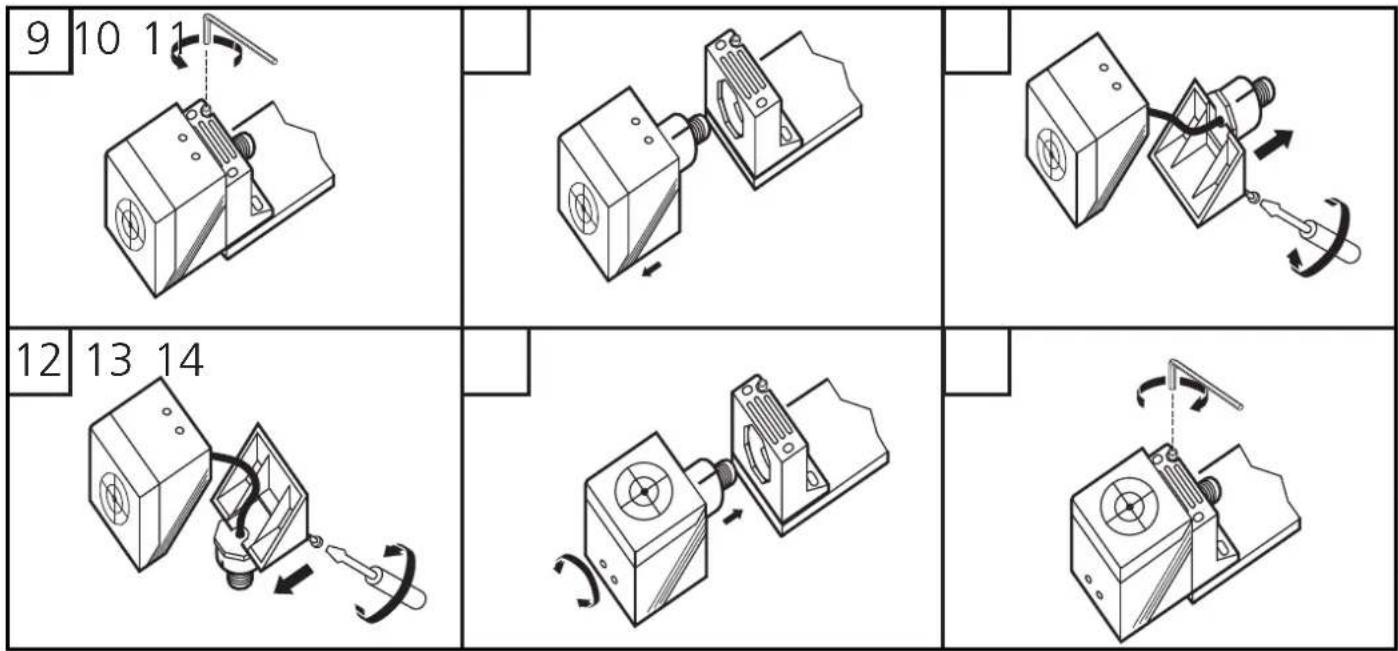

Orientation de la face active

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur.

Fonctionnement

Vérifier le bon fonctionnement du détecteur.

• La LED verte est allumée lorsque la tension d'alimentation est appliquée.
• La LED rouge (jaune) est allumée lorsque la sortie est commutée.

Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement, il faut respecter les indications suivantes :

- La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.

- CEM: L'appareil est en harmonie avec les exigences selon EN 60947-5-2.
